Почему индикатор показывает фазу на обоих проводах

Одна из наиболее частых ситуаций при проверке электропроводки – когда индикаторная отвертка светится как на фазовом, так и на нулевом проводе. Это вызывает недоумение у пользователей и может быть признаком скрытой неисправности или ошибки в электромонтаже. Важно понимать, что наличие напряжения на нуле не всегда означает наличие полноценной фазы, но в ряде случаев требует вмешательства специалиста.

Основной причиной свечения индикатора на нулевом проводе является его потенциальная связь с источником помех или обратного тока. Это может происходить при обрыве нуля, перекосе фаз или использовании общих заземляющих контуров. Также возможно наличие наведённого напряжения, особенно при параллельной прокладке фазных и нулевых проводов на значительном расстоянии.

Если индикатор показывает напряжение на обоих проводах, необходимо проверить сопротивление между ними и землей с помощью мультиметра. При показаниях выше 1 кОм возможен обрыв нуля или ослабление контакта на распределительной клемме. В многоэтажных домах распространена проблема общего нуля, особенно при неправильной схеме подключения щитов и автоматов. Такая ситуация требует диагностики всей цепи от щитка до потребителя.

Для локализации проблемы следует отключить автомат конкретной группы и повторно проверить напряжение. Если свечение на нуле пропадает – это указывает на паразитные наводки или слабую изоляцию. Если остается – причина кроется в линии подачи питания. В таких случаях не стоит полагаться на индикаторную отвертку как основной инструмент: используйте тестер с индикацией напряжения и сопротивления.

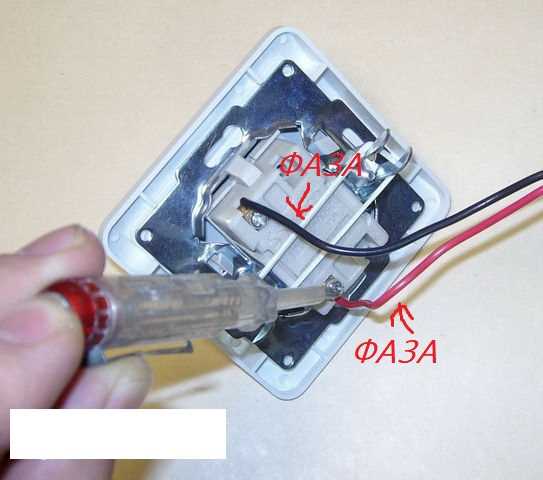

Как работает индикатор напряжения при прикосновении к проводам

Индикатор напряжения, особенно неонового типа или с батарейным питанием, реагирует на наличие переменного напряжения благодаря высокой чувствительности к электрическому полю. Принцип действия основан на ёмкостной связи между телом человека и землёй через внутреннюю схему прибора.

При касании щупа индикатора к проводу и одновременном прикосновении к корпусу прибора пальцем, образуется замкнутая цепь через:

конденсатор между фазным проводом и щупом индикатора,
внутренний резистор (обычно порядка 1 МОм и выше),
тело человека, выполняющее роль проводника к земле.

В результате через цепь протекает ток утечки, достаточный для зажигания индикатора. Для неоновых ламп этот ток составляет около 0,5–1 мкА. Именно из-за этого индикатор может засветиться даже при наличии паразитных наводок.

При касании нулевого провода с плохим заземлением или при обрыве нуля возможна ситуация, при которой на нуле появляется потенциал, вызывающий слабое свечение индикатора. Это не свидетельствует о наличии фазы в классическом понимании, но указывает на опасный перекос или отсутствие защитного заземления.

Для корректной интерпретации показаний необходимо учитывать:

Тип используемого индикатора – простейший (неоновый) или с электронной схемой.
Качество заземления и наличие рабочего нуля в цепи.
Наличие электромагнитных наводок в кабельных трассах.

Для более точной диагностики рекомендуется использовать двуполюсный тестер или мультиметр, так как однополюсные индикаторы часто дают ложноположительные сигналы при высоком уровне помех.

Что означает наличие сигнала на обоих проводах

Если индикатор напряжения светится при прикосновении как к фазному, так и к нулевому проводу, это свидетельствует о наличии потенциала на обоих жилах. В нормальной ситуации индикатор должен реагировать только на фазу. Если же он срабатывает и на нуле, необходимо установить причину отклонения.

Наиболее распространённая причина – обрыв нейтрали в распределительном щите или на участке до трансформаторной подстанции. В этом случае ноль теряет связь с землёй, и через нагрузку в цепи (например, лампы или бытовые приборы) напряжение «появляется» на нулевом проводе из-за паразитной или активной наводки.

Ещё один сценарий – наличие потенциала на нуле вследствие перекоса фаз в трёхфазной системе при отключённой нейтрали. Тогда через асимметричную нагрузку может формироваться разность потенциалов на нулевом проводе, достаточная для срабатывания индикатора.

Также возможна ситуация, при которой нулевой провод подключён некорректно – например, к фазе через нагрузку или через обратное подключение розетки. Это особенно часто встречается при нарушении цветовой маркировки проводов и отсутствии проверки при монтаже.

Наконец, нельзя исключать влияние конденсаторных наводок от соседних кабелей в распределительных коробках или щитах. При длине линий более 10–15 метров и близком расположении кабелей может происходить накопление паразитного напряжения, достаточного для индикации.

Для точной диагностики необходимо измерить напряжение между нулём и землёй с помощью вольтметра. Если напряжение превышает 20–30 В, требуется проверить целостность нейтрали и состояние заземляющего контура. Использование простого индикатора без уточняющих измерений в таких ситуациях может привести к неправильной интерпретации состояния сети.

Может ли неправильное подключение нуля вызывать индикацию фазы

Неправильное подключение нулевого провода – одна из частых причин, по которой индикатор напряжения может показывать наличие фазы на обоих проводниках. В стандартной однофазной системе ноль должен быть жёстко заземлён на вводе в здание. Если же нулевой провод перепутан с фазным или вовсе отключён от общей шины заземления, он теряет свою функцию как «нулевого» и может находиться под потенциалом, близким к фазному.

Особенно опасна ситуация, когда ноль обрывается или подключён через нагрузку – в этом случае на нём появляется напряжение, которое не уходит в землю, а сохраняется из-за отсутствия замкнутой цепи. При прикосновении индикаторной отвёрткой к такому «нулю», прибор может регистрировать потенциал и показывать наличие фазы, хотя по схеме это должен быть нулевой провод.

Для точной диагностики важно измерять не только наличие напряжения, но и его значение. При касании к правильно подключённому нулю относительно земли мультиметр покажет близкое к нулю напряжение. Если же напряжение значительно выше (например, 100–230 В), это прямой признак неисправности или неверного монтажа.

Рекомендуется проверять корректность подключения нулевого провода на распределительном щите. В случае сомнений следует отключить питание и прозвонить цепь: ноль должен иметь низкое сопротивление относительно главной заземляющей шины. Если сопротивление высокое – возможен обрыв или нарушение контакта.

Ошибки в разводке особенно вероятны при самостоятельном монтаже электрики без чёткой маркировки жил. Цветовая путаница (например, использование синего провода в роли фазы) также приводит к неверной идентификации, из-за чего ноль может оказаться под напряжением.

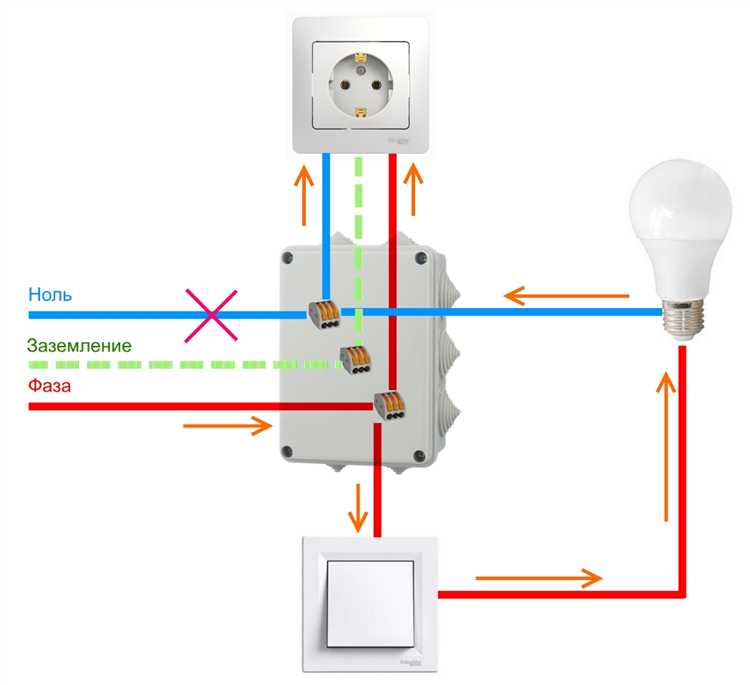

Влияние потенциала на нулевом проводе в условиях повреждённой нейтрали

При нарушении целостности нейтрального проводника в системе с глухозаземлённой нейтралью потенциал на нулевом проводе может стать нестабильным. В этом случае напряжение на нуле относительно земли может достигать значительных значений, иногда приближаясь к фазному, особенно при несимметричной нагрузке.

Падение напряжения по нулевому проводнику приводит к тому, что на его конце появляется потенциал, достаточный для срабатывания индикатора фазы. При этом индикатор может засветиться даже при прикосновении к нулю, что вводит в заблуждение относительно реального положения фазного и нулевого проводов.

Если в квартире или на щите наблюдается индикация фазы на нулевом проводе, необходимо проверить контакт нейтрали в распределительном щите, на вводе в здание и на магистральной линии. Особенно важно обратить внимание на обрывы и слабые соединения в местах заземления нейтрали трансформатора.

Рекомендовано использовать вольтметр для замера напряжения между нулём и заземлением. Если напряжение превышает 10–15 В, это указывает на возможное нарушение нейтрали. При напряжении выше 50 В ситуация становится потенциально опасной и требует немедленного вмешательства квалифицированного электрика.

В условиях повреждённой нейтрали могут возникать неравномерные напряжения между фазами и нулём, особенно в трёхфазных системах. Это может привести к повреждению бытовой техники и перегреву кабельных линий. Регулярный контроль соединений нейтрали и своевременное техническое обслуживание распределительных устройств минимизируют риск возникновения подобных проблем.

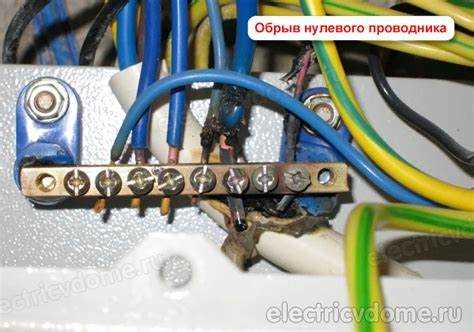

Почему индикатор светится из-за наводок и утечек

Светодиодные индикаторы напряжения, особенно бесконтактные, обладают высокой чувствительностью и могут реагировать даже на слабые электрические поля. Это становится заметным, когда индикатор показывает наличие напряжения на нулевом проводе или в местах, где оно не должно присутствовать. На практике это часто объясняется эффектами наводок и токов утечки.

Наводки возникают из-за электромагнитной индукции между параллельно проложенными кабелями. Когда фазный провод под напряжением проходит рядом с обесточенным или нулевым проводом, в последнем индуцируется переменное напряжение. Хотя его мощность незначительна, она может быть достаточной для срабатывания высокоомного индикатора. Типичная величина такого наведённого напряжения может колебаться от 30 до 90 В, при этом оно не способно создать ток, пригодный для питания нагрузки.

Другой возможный источник свечения – токи утечки. Они возникают в изоляции проводов, старой электропроводке, при повреждениях кабелей или при высокой влажности. Даже микроскопические токи, проходящие через ёмкости между фазой и землёй, могут вызвать ложную индикацию. Такие токи чаще всего появляются в сетях с большим количеством электронных устройств и импульсных блоков питания, создающих паразитные токи утечки через фильтры ЭМС.

Для подтверждения наличия реального напряжения следует использовать прибор с низким внутренним сопротивлением, например, мультиметр или контрольную лампу с нагрузкой. Если при подключении лампы напряжение исчезает, это указывает на наведённое или паразитное напряжение. При этом индикатор по-прежнему может светиться при прикосновении к проводу, несмотря на отсутствие источника тока.

Чтобы снизить влияние наводок, рекомендуется укладывать силовые и сигнальные кабели на расстоянии друг от друга и использовать экранированные провода в чувствительных цепях. Для устранения токов утечки необходимо проверять целостность изоляции и состояние заземления. Важно помнить, что индикаторное свечение само по себе не является достаточным основанием для признания провода находящимся под опасным напряжением.

Как проверить наличие реального напряжения на нуле мультиметром

Для проверки реального напряжения на нулевом проводе используйте цифровой мультиметр с функцией измерения переменного напряжения (AC). Установите мультиметр в диапазон, превышающий ожидаемое напряжение сети, обычно 200 В или выше.

Подключите один щуп мультиметра к фазному проводу, второй – к нулевому. При правильной работе нуля напряжение должно соответствовать стандартному значению сети (около 220 В). Если на нуле присутствует напряжение относительно фазы, это сигнал о проблемах в цепи.

Для проверки напряжения между нулём и землёй подключите один щуп к нулю, второй к заземлению. В исправной системе напряжение здесь должно быть близко к нулю или не превышать нескольких вольт. Значительное напряжение указывает на повреждение нулевого провода или плохой контакт.

Измерение между фазой и землёй подтверждает наличие фазы и правильность заземления. При отсутствии или нестабильном напряжении необходима дополнительная диагностика проводки и контактов.

При работе соблюдайте меры безопасности: используйте изолированные инструменты, не прикасайтесь к оголённым проводам и проверяйте исправность мультиметра перед измерениями.

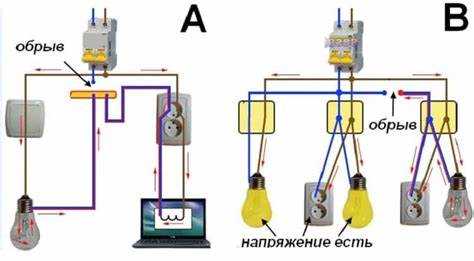

Что делать, если индикатор показывает фазу на всех контактах розетки

Если индикаторная отвертка светится на обоих контактах розетки, это указывает на аномалию в электросети, требующую срочного анализа и корректировки.

Выключите автоматический выключатель, питающий данный участок, чтобы избежать поражения электрическим током и дальнейших повреждений.
Проверьте правильность подключения проводов в розетке. Часто фаза и ноль могут быть перепутаны местами, что приводит к неправильной индикации.
Измерьте напряжение мультиметром между контактами розетки. Нормальное значение должно быть около 220 В между фазой и нулём и близко к нулю между нулём и землёй.
Проверьте целостность и правильное подключение нейтрального провода (нулевого). Повреждённый или отсоединённый ноль может создать ложное напряжение на контактах.
Осмотрите распределительную коробку и счётчик на предмет перекрестного подключения проводов или повреждений, которые могут вызвать утечки или замыкания.
Проверьте заземление. Отсутствие или плохой контакт заземляющего провода влияет на корректность работы индикаторов и безопасность.
Если выявлены сомнительные места, рекомендуются работы квалифицированным электриком с инструментами для диагностики цепей и изоляции.
Используйте фазоуказатель с низкой чувствительностью или профессиональный тестер напряжения для точного определения наличия и величины напряжения.

Игнорирование сигнала индикатора на всех контактах розетки может привести к опасным ситуациям, включая поражение электрическим током и повреждение оборудования.

Вопрос-ответ:

Почему индикатор показывает фазу и на фазном, и на нулевом проводе в одной розетке?

Такое поведение связано с наличием напряжения на нулевом проводе. В нормальной цепи нулевой провод должен иметь потенциал близкий к земле, но при повреждении нейтрали, плохом контакте или наличии наводок на нуле появляется напряжение. Индикатор реагирует на это, показывая фазу на обоих контактах.

Можно ли считать индикатор, показывающий фазу на нуле, признаком неисправности электропроводки?

Да, чаще всего это указывает на проблемы в электросети — например, повреждение или ослабление нулевого провода, обратные токи или паразитные наводки. Такие ситуации требуют проверки и устранения, так как создают риск неправильной работы оборудования и даже поражения электрическим током.

Какие действия стоит предпринять, если индикатор показывает фазу на всех контактах розетки?

Следует отключить питание и проверить целостность и правильность подключения нулевого и фазного проводов. Необходимо измерить напряжение мультиметром и оценить наличие повреждений нейтрали в распределительном щите или линии. При сомнениях лучше вызвать квалифицированного электрика для диагностики и ремонта.

Почему индикатор иногда светится на нуле из-за наводок, даже если провод исправен?

Электрические наводки возникают из-за близкого расположения проводов под напряжением и нулевых, либо из-за ёмкостных или индуктивных связей в сети. Такие слабые сигналы могут заставить индикатор светиться, хотя реального напряжения недостаточно для работы электроприборов.

Как определить, есть ли реальное напряжение на нулевом проводе, если индикатор его показывает?

Лучше всего использовать мультиметр в режиме измерения переменного напряжения. Подключая щупы между нулём и землёй или фазой, можно увидеть точные значения напряжения. Если на нуле обнаруживается напряжение, близкое к фазному, это сигнал о нарушении в электросети, требующем ремонта.

Почему индикатор напряжения показывает наличие фазы на нулевом проводе?

Такое поведение индикатора часто связано с появлением напряжения на нулевом проводе из-за нарушения целостности нейтрали или из-за паразитных наводок. Если нейтральный провод повреждён или разомкнут, через нагрузку может пройти ток, создавая потенциал, который воспринимается индикатором как фаза. Кроме того, в сложных электрических цепях с большим количеством подключенных устройств возможны слабые токи наводки, которые через внутреннюю конструкцию индикатора могут вызвать свечения даже на нулевом проводе. Для точного определения причины необходимо проверить исправность нулевого провода мультиметром и убедиться в правильности подключения электросети.
