При выборе плит перекрытия для монолитно-каркасных или панельных зданий важно учитывать различия между изделиями типа ПК и ПБ. Несмотря на схожесть назначения, они имеют разные конструктивные особенности, методы производства и области применения. Ошибочный выбор может привести к технологическим осложнениям при монтаже и снижению эксплуатационной надежности конструкции.
Плиты перекрытия ПК – это пустотные железобетонные элементы, изготавливаемые по методу пропаривания в формах. Их главной особенностью является наличие монтажных петель, жесткая геометрия с закруглёнными краями и ограниченная вариативность длины (обычно от 2,4 до 7,2 м с шагом 0,3 м). Они предназначены преимущественно для зданий с повторяющейся модульной планировкой и поставляются на строительную площадку в готовом виде.
В отличие от них, плиты ПБ производятся методом непрерывного вибропрессования с последующей нарезкой на требуемую длину. Благодаря этому технология позволяет получать изделия без монтажных петель и с идеально ровными краями, что облегчает стыковку и повышает несущую способность. Плиты ПБ чаще всего используются в современных проектах с индивидуальной архитектурной планировкой, где требуется высокая точность размеров и возможность подрезки по месту.
Выбор между ПК и ПБ должен опираться на условия эксплуатации, схему монтажа, тип опалубки, наличие кранов с определёнными характеристиками и требования к скорости строительства. Для быстрого монтажа типовых серийных объектов целесообразнее использовать ПК. В то время как для индивидуальных или малоэтажных построек, а также при необходимости сократить мостики холода и получить ровные потолки – более оправдано применение ПБ.
Как устроены пустотные плиты ПК и ПБ: конструктивные различия
Плиты перекрытия ПК изготавливаются с использованием технологии вибропрессования в формах с предварительно установленной арматурой. Внутри плиты формируются круглые продольные пустоты диаметром 159 мм, уменьшающие массу изделия и повышающие тепло- и звукоизоляционные свойства. Основной материал – тяжёлый бетон марки не ниже B15. Армирование выполняется пространственным каркасом из стальной арматуры, обеспечивающим жёсткость и прочность при изгибе. Длина плит варьируется от 1,6 до 9 м, ширина – преимущественно 1,2 м.
Плиты ПБ производятся методом непрерывного формования на длинной линии с использованием подвижной установки. Эта технология позволяет получить изделия без опалубки с большей точностью геометрии. В отличие от ПК, в плитах ПБ используется предварительно напряжённая арматура, что позволяет добиться высокой несущей способности при меньшей толщине. Пустоты также продольные, но их диаметр и расположение могут варьироваться в зависимости от конкретного проекта. Бетон чаще применяется класса B22.5 и выше. Такие плиты могут иметь длину до 12 м, при этом обрезка производится по месту, в отличие от строго регламентированной длины у ПК.
Основное конструктивное отличие заключается в способе формирования и типе арматуры. У плит ПК арматура ненапрягаемая, у плит ПБ – напрягаемая, что позволяет плитам ПБ быть более прочными при одинаковых габаритах. Также ПБ имеют гладкую нижнюю поверхность без монтажных петель, что упрощает отделку. При проектировании важно учитывать, что плиты ПК требуют дополнительных допусков по длине и могут давать усадку при хранении, в то время как ПБ обеспечивают стабильные размеры и минимальные отклонения.
Чем отличается технология производства плит ПК и ПБ
Плиты перекрытия ПК изготавливаются в индивидуальных формах с применением несъёмной опалубки. Каждая плита отливается отдельно, после чего проходит виброуплотнение, выдержку и распалубку. Такой метод требует значительных временных и трудовых затрат, но обеспечивает гибкость в выборе длины, марки бетона и других параметров. При этом возможно формирование отверстий и закладных элементов непосредственно в процессе заливки.
Плиты ПБ производятся методом непрерывной экструзии на длинных формовочных линиях. Смесь подаётся через пресс-форму, формируя изделие заданной ширины и постоянного сечения. После этого заготовки разрезаются на требуемую длину с использованием алмазных пил. Этот способ исключает опалубку, ускоряет выпуск и снижает себестоимость. Основное ограничение – невозможность изменить геометрию плиты в пределах одного производственного цикла.
ПК-плиты армируются с применением сварных сеток и стержней, размещаемых вручную перед заливкой бетона. В плитах ПБ используется предварительное напряжение – арматурные канаты натягиваются до подачи бетонной смеси, что повышает несущую способность при меньшей массе изделия. Это требует специального оборудования и расчётов на стадии проектирования.
Выбор между технологиями зависит от архитектурных требований и логистики. При необходимости выпуска нестандартных размеров, форм или конструктивных решений предпочтение отдают ПК-плитам. Если важна скорость и экономичность – оптимальны ПБ-плиты, особенно для серийного строительства.

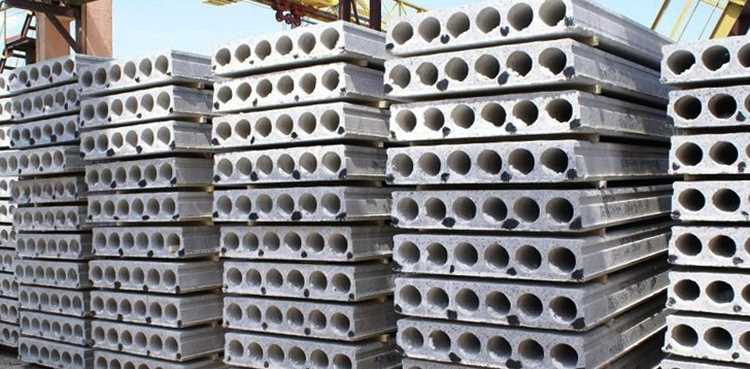

Особенности монтажа плит ПК и ПБ на строительной площадке
Монтаж плит ПК осуществляется с учетом конусности торцов и необходимости точного совмещения монтажных петель. Из-за значительного веса элементов требуется использование крана грузоподъемностью от 5 до 10 тонн, в зависимости от длины и ширины изделия. При установке важно соблюдать ориентацию плиты, так как армирование направлено вдоль большей стороны, что критично для правильного распределения нагрузки.
Плиты ПБ требуют более точной подготовки опорных поверхностей. Их монтаж осуществляется строго в проектном положении с допуском не более 5 мм по уровню. Так как они производятся методом безопалубочного формования на длину до 9 м, транспортировка и разгрузка требуют соблюдения правил по недопущению прогиба и трещинообразования. Применяются специальные захваты, исключающие скручивание при подъеме.
Особенностью монтажа плит ПБ является отсутствие монтажных петель. Подъем осуществляется с помощью крюков, вставляемых в специально просверленные отверстия, либо через вакуумные присоски. Это снижает скорость монтажа, но улучшает внешний вид перекрытия после установки.
Для плит ПК обязательна заливка монтажных швов цементно-песчаным раствором с добавками, увеличивающими сцепление с поверхностью. У плит ПБ швы заделываются с учетом возможных температурных деформаций, особенно при укладке на большие пролеты. При этом важно строго соблюдать нормативную глубину опирания: минимум 90 мм для ПБ и не менее 120 мм для ПК при длине свыше 6 м.
Контроль качества при монтаже плит ПБ включает обязательную проверку горизонтальности каждого элемента лазерным нивелиром. Любое отклонение более 10 мм по длине плиты требует демонтажа и корректировки основания. Плиты ПК в этом плане менее требовательны, но требуют точного выравнивания по уровню до заливки стыков.

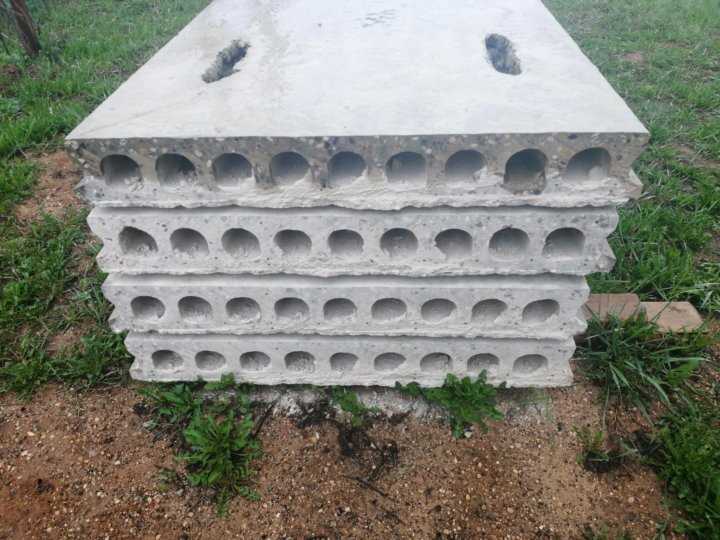

Какие нагрузки выдерживают плиты ПК и ПБ в типовых проектах
Нормативные нагрузки на плиты перекрытия ПК и ПБ регламентируются СНиП и СП для жилых, общественных и производственных зданий. В типовом строительстве расчетная нагрузка включает собственный вес конструкции, полезную нагрузку (мебель, оборудование, люди) и возможные временные воздействия.
Плиты ПК рассчитаны на распределенную нагрузку от 300 до 800 кг/м², в зависимости от длины пролета и марки бетона. Стандартные изделия, применяемые в многоэтажных домах с пролетами 5,4 или 6 м, обычно выдерживают 600 кг/м² полезной нагрузки. При этом собственный вес плиты составляет около 300–350 кг/м².
Плиты ПБ, благодаря технологии непрерывного армирования, способны выдерживать более высокие нагрузки при тех же габаритах. Например, для пролетов 6 м расчетная нагрузка может достигать 800–1000 кг/м², а в ряде проектов – до 1200 кг/м² при индивидуальном заказе и повышенных требованиях. Вес ПБ-плиты аналогичной длины – около 280–320 кг/м², что снижает общую нагрузку на несущие элементы здания.
- ПК применяются при стандартных нагрузках и пролетах до 6 м;
- ПБ актуальны при необходимости перекрытия больших пролетов (до 9 м) или при проектной нагрузке свыше 800 кг/м²;
- Для гаражей, техподпольев и нежилых помещений с повышенной нагрузкой выбираются усиленные модификации плит ПБ с армированием под конкретный проект;
- При устройстве теплых полов, стяжек и перегородок необходимо учитывать их массу в общем расчете нагрузки на плиту, особенно при использовании ПК;
- Запас прочности у ПБ обычно выше за счет равномерного распределения напряжений по длине изделия.
При выборе плит важно сверяться с заводским паспортом изделия и проектной нагрузкой на перекрытие. Превышение допустимой нагрузки может привести к прогибам, растрескиванию или разрушению конструкции.
Ограничения по применению плит ПК и ПБ в жилом и промышленном строительстве
Плиты ПК (пустотные крупноразмерные) и ПБ (пустотные безопалубочные) обладают разной конструктивной спецификой, что накладывает ограничения на их использование в конкретных условиях строительства.
Плиты ПК применяются преимущественно в жилом строительстве при возведении стандартных многоэтажных зданий с типовыми нагрузками не выше 7-8 кН/м². Их ограничение связано с максимальной длиной пролёта – обычно до 6,0-6,5 м. Для пролётов свыше этого параметра необходим усиленный каркас или применение плит ПБ.
В промышленном строительстве плиты ПК используются редко, так как такие объекты часто требуют повышенной несущей способности и устойчивости к динамическим нагрузкам. Кроме того, ПК не подходят для помещений с агрессивной средой или высокой влажностью из-за ограничений по классу бетона и армирования.
- Плиты ПБ предназначены для более тяжёлых условий эксплуатации и больших пролётов – до 9,0 м, что делает их предпочтительными для промышленных зданий и складских помещений.
- Плиты ПБ обладают большей толщиной стенок пустот и армированием, что увеличивает их устойчивость к вибрациям и ударным нагрузкам, типичным для промышленного производства.
- При использовании плит ПБ необходимо учитывать повышенный вес конструкции и требовать усиления несущих элементов каркаса.
В жилом строительстве применение плит ПБ ограничено повышенной стоимостью и избыточной прочностью для типовых квартирных проектов, что влияет на экономику строительства.
Дополнительные ограничения касаются способов монтажа. Плиты ПК монтируются с помощью крана, и их установка проще на объектах с ограниченным подъездом техники. Плиты ПБ требуют более мощной грузоподъёмной техники и точного согласования с проектными решениями.
- В жилых зданиях с большими пролетами и высокими требованиями к шумозащите рекомендуется использовать ПБ.
- Для быстровозводимых зданий с невысокими нагрузками и ограниченным бюджетом подходят плиты ПК.
- При эксплуатации в агрессивных средах или на промышленных объектах предпочтительнее ПБ с улучшенными характеристиками бетона и армирования.
Как определить тип плиты перекрытия по внешним признакам на объекте
Плиты ПК и ПБ различаются по конструкции и внешнему виду, что позволяет быстро идентифицировать их на стройплощадке. Основной отличительный признак – форма пустот. У плит ПК пустоты круглые или овальные, расположены равномерно по длине, а у плит ПБ пустоты имеют форму прямоугольных или трапециевидных каналов.
Толщина плиты и размеры пустот также различаются. Плиты ПК обычно выпускаются с толщиной от 160 до 220 мм, а плиты ПБ – от 140 до 220 мм, при этом у ПБ пустоты заметно более вытянуты по высоте и имеют более четкие грани.
У плит ПБ торцы часто имеют выступающие ребра жесткости, что нехарактерно для ПК. Также у ПК на поверхности видны округлые края пустот, а у ПБ они более угловатые и прямолинейные.
Вес плит ПБ обычно меньше за счет более рационального распределения бетона вокруг пустот, что можно оценить при подъеме и транспортировке. ПК массивнее и визуально выглядит более массивной и плотной конструкцией.
Маркировка на торцах плиты также информативна: у плит ПК она наносится чаще с указанием серии и размеров, у плит ПБ маркировка менее выражена и может быть нанесена в другом формате.
Визуальная оценка состояния поверхности помогает отличить ПК от ПБ: ПК имеют более гладкую и однородную поверхность, у ПБ поверхность с более выраженной структурой бетона и четкими линиями пустот.
Вопрос-ответ:
В чем принципиальные конструктивные различия между плитами ПК и ПБ?
Плиты ПК — это пустотные плиты крупноразмерные, в которых пустоты имеют круглую форму, а армирование расположено по контуру и внутри пустот. Плиты ПБ также пустотные, но с прямоугольными или овальными пустотами, армирование в них сконцентрировано преимущественно в верхней и нижней части. Эти особенности влияют на прочность, вес и монтажные свойства плит. ПК обычно тяжелее и рассчитаны на большие нагрузки, ПБ легче и удобнее для монтажа на коротких пролетах.
Какие ограничения по применению плит ПК и ПБ существуют в жилом строительстве?
Плиты ПК чаще используются в зданиях с большими пролётами и повышенными нагрузками, например, в многоэтажных домах с широкими пролетами без дополнительных опор. Плиты ПБ подходят для жилых объектов с меньшими пролетами и стандартными нагрузками. При использовании плит ПБ важно учитывать ограничение по длине пролета и необходимость правильного монтажа для обеспечения необходимой несущей способности. В ряде случаев применение ПБ оправдано за счет снижения веса конструкции и скорости монтажа.
Как визуально определить на объекте, какая плита перекрытия установлена — ПК или ПБ?
Определить тип плиты можно по форме пустот: у плит ПК пустоты круглые и равномерно расположены по всей длине плиты, у ПБ пустоты вытянутые, овальные или прямоугольные. Также плиты ПК обычно массивнее и шире, у них видны выступающие армирующие каркасы с торцов, а плиты ПБ имеют более гладкую поверхность с меньшим весом. Часто на торцах плит ПБ можно заметить отличия в армировании и отсутствие металлических выступов, характерных для ПК.
Какие нагрузки выдерживают плиты ПК и ПБ в стандартных проектах жилых зданий?
Плиты ПК рассчитаны на более высокие нагрузки, вплоть до 800–1000 кг/м², что позволяет использовать их в зданиях с большими пролётами и значительными эксплуатационными нагрузками. Плиты ПБ имеют меньшую несущую способность — примерно 400–600 кг/м², что подходит для небольших пролетов и стандартных нагрузок в жилых домах. Выбор плиты зависит от проектных требований по нагрузке и ширине пролёта.
В чем особенности монтажа плит ПК и ПБ на строительной площадке?
Монтаж плит ПК требует использования грузоподъемной техники с учетом большого веса и габаритов плит, а также точного позиционирования, так как они предназначены для перекрытия больших пролетов. Плиты ПБ легче, их монтаж быстрее и проще, что сокращает сроки строительства. Для плит ПБ важна правильная укладка и стыковка пустот, чтобы избежать нарушений несущей способности. Также при монтаже необходимо учитывать различия в способах крепления к несущим конструкциям.
В чем основное конструктивное различие между плитами перекрытия ПК и ПБ?
Плиты ПК (панельные крупноразмерные) изготавливаются из тяжелого бетона с армированием, имеют ровную нижнюю поверхность и традиционно применяются для перекрытий с высокими нагрузками. В плитах ПБ (пустотные балки) присутствуют продольные пустоты — технологические пустоты, снижающие вес конструкции и уменьшающие расход бетона. Эти пустоты образуют своеобразные каналы, что позволяет использовать ПБ в сооружениях с меньшей нагрузкой и уменьшенной толщиной перекрытий.
Как правильно определить тип плиты перекрытия на строительном объекте без документов?
Определить тип плиты на объекте можно визуально по характерным признакам. Плиты ПК обычно имеют ровную, гладкую нижнюю сторону, без видимых пустот, с плотной структурой бетона. Визуально они выглядят сплошными. Плиты ПБ имеют вид пустотных балок: снизу хорошо заметны продольные отверстия или пустоты, которые проходят по всей длине плиты. Если на торцах видны круглые или овальные пустоты, скорее всего, это плита ПБ. Также по весу и толщине можно предположить тип: ПК тяжелее и толще, чем ПБ аналогичного размера.
