Неплотная фиксация сверла в патроне дрели – распространённая техническая проблема, способная не только снизить эффективность работы, но и повредить оснастку или заготовку. Причины неисправности могут быть различны: от механического износа кулачков до загрязнения внутренней резьбы или деформации посадочной поверхности сверла.
Если патрон прокручивается или не фиксирует сверло должным образом, необходимо проверить его тип. В большинстве бытовых дрелей используются кулачковые (ключевые) и быстрозажимные патроны. Каждый из них имеет особенности обслуживания и ограничения по износу. Например, изношенные кулачки в металлическом патроне могут давать перекос, из-за которого сверло «гуляет» в зажиме даже при полном закручивании.
Для начала рекомендуется осмотреть сверло: наличие задиров, сколов или нестандартного диаметра хвостовика может препятствовать нормальной фиксации. Если инструмент визуально исправен, стоит очистить внутреннюю часть патрона от пыли, металлической стружки и следов масла. Часто этого достаточно, чтобы восстановить зажимное усилие.
Также стоит обратить внимание на состояние самого патрона. При длительной эксплуатации возможно повреждение резьбы крепления к шпинделю или появление люфта. В таких случаях самостоятельная регулировка малоэффективна, и может потребоваться замена патрона. Для этого важно знать точную резьбу или конусную посадку, соответствующую модели дрели.
Правильная диагностика и поэтапная проверка всех компонентов позволяют устранить проблему без лишних затрат. Важно не игнорировать первые признаки неисправности: при регулярном проскальзывании сверла увеличивается риск поломки патрона и снижается точность сверления.

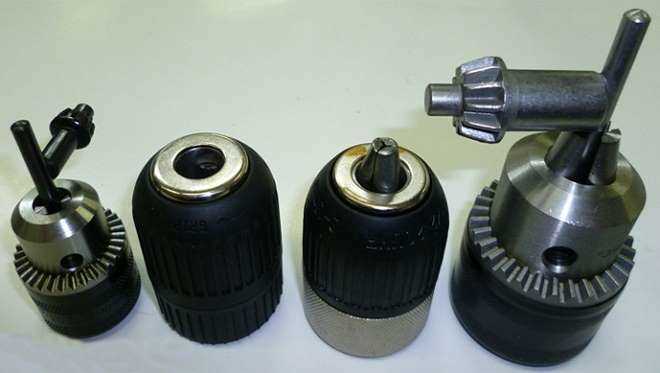

Проверка соответствия хвостовика сверла типу патрона
Неправильная форма или размер хвостовика сверла – одна из распространённых причин, по которой патрон дрели не может его надежно зажать. Перед установкой необходимо убедиться в совместимости хвостовика с конкретным типом патрона.
Существуют следующие основные типы патронов:
- Кулачковый (трёхкулачковый) – универсальный, рассчитан на круглые и шестигранные хвостовики диаметром от 1 до 13 мм.
- Быстрозажимной – рассчитан на ручную установку, часто используется с цилиндрическими и шестигранными хвостовиками.
- SDS – применяется в перфораторах, совместим только с хвостовиками SDS-формата (SDS+, SDS-max, SDS-Top).
Если сверло имеет хвостовик SDS, оно не зафиксируется в обычном кулачковом патроне – необходим переходник. Аналогично, цилиндрический хвостовик не будет надёжно держаться в SDS-патроне. Несовпадение типов приводит к люфту, проскальзыванию и быстрой деформации сверла.
Рекомендуется выполнять следующие действия при выборе сверла:
- Измерить диаметр хвостовика и сравнить с минимально-допустимым и максимально-допустимым диаметром патрона.
- Проверить форму хвостовика: цилиндрическая, шестигранная, SDS. Удостовериться, что патрон рассчитан на такой тип.
- Осмотреть хвостовик на наличие повреждений, срезов или выработки – изношенные поверхности снижают надёжность зажима.
- При наличии сомнений использовать оригинальные сверла, рекомендованные производителем дрели или патрона.
Даже при внешне схожих параметрах разные типы хвостовиков могут иметь отличия в посадочной геометрии. Несоответствие приводит не только к плохой фиксации, но и к риску повреждения инструмента.
Очистка кулачков патрона от загрязнений и заусенцев
Загрязнения в кулачках снижают силу зажима и могут привести к проворачиванию сверла. Для очистки кулачков используйте жёсткую щётку из латуни или стали. Сначала полностью раскройте патрон, чтобы получить доступ ко всей поверхности кулачков. Удалите пыль, металлическую стружку и остатки смазки механическим способом.
Если загрязнение въевшееся, примените технический растворитель (например, ацетон или керосин). Смочите им ватную палочку или кисть и обработайте внутреннюю часть патрона. После этого протрите сухой ветошью. Не допускайте попадания растворителя в электродвигатель, если используется дрель с фиксированным патроном.
Для удаления заусенцев осмотрите края кулачков при хорошем освещении. Если обнаружены выступы или микрозадиры, аккуратно обработайте их надфилем или мелкой наждачной бумагой (зернистость не ниже P600), следя за тем, чтобы не нарушить геометрию рабочих поверхностей. После обработки удалите абразивную пыль и нанесите тонкий слой смазки (например, литол-24) для предотвращения коррозии.
Регулярная профилактическая очистка патрона снижает износ механизма и предотвращает заклинивание. Проводите её после каждой интенсивной работы с металлом или деревом, особенно если использовалась ударная нагрузка.
Диагностика износа резьбы или механизма зажима
Далее необходимо оценить состояние механизма зажима. В быстрозажимных патронах износ кулачкового кольца и внутренних направляющих приводит к люфтам и недостаточному прижиму сверла. Проверку следует проводить вручную: при вращении зажимной втулки без вставленного сверла кулачки должны двигаться синхронно и без заеданий. При наличии рывков или задержек в движении вероятен износ или загрязнение направляющих поверхностей.
У кулачковых патронов с ключом важно проверить, не проскакивает ли механизм при затягивании. Если при повороте ключа слышен хруст или ощущается «пустой ход», возможно повреждение зубьев кольцевой шестерни или замятие внутри корпуса патрона. При таком дефекте сверло не фиксируется даже при максимальном усилии.
Также стоит осмотреть внутренние поверхности кулачков на предмет выработки. Если края кулачков закруглены или имеют выщербленные участки, они не смогут обеспечить плотный прижим. В этом случае требуется замена всего патрона, так как восстановление точности кулачков невозможна без заводской обработки.
Завершающим этапом диагностики должна быть проверка посадки патрона на шпиндель: отсутствие осевого или радиального люфта при установке указывает на исправное резьбовое соединение. При наличии даже минимального смещения следует заменить изношенный патрон, чтобы избежать вибраций и перекоса сверла при работе.

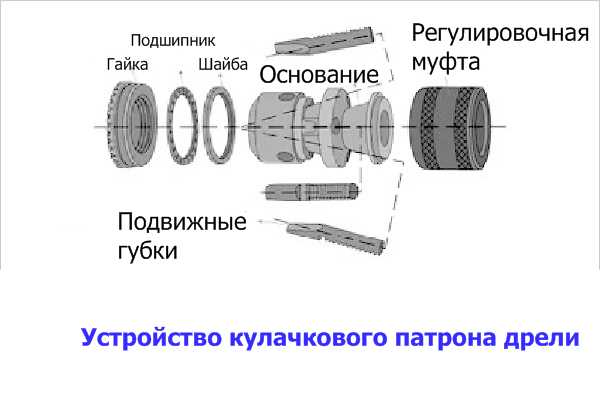

Использование ключа при заклинившем или слабом патроне

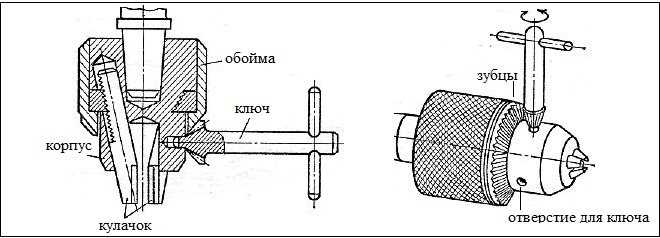

Если патрон дрели заклинил или не держит сверло из-за слабого зажима, применение специального ключа – эффективное решение. Для кулачковых патронов с зубчатым венцом используется патронный ключ, подходящий по диаметру и шагу зубьев. Несовместимый ключ может повредить венец или сорвать зацепление, усугубив проблему.
Перед началом работы отключите дрель от сети или извлеките аккумулятор. Вставьте ключ в отверстие на боковой части патрона так, чтобы зубья вошли в зацепление с венцом. Удерживая патрон одной рукой, вращайте ключ по часовой стрелке – для зажатия, против – для ослабления. Если патрон закис, предварительно нанесите небольшое количество проникающей смазки (например, WD-40) на подвижные части и дайте ей впитаться в течение 5–10 минут.
Если ключ не позволяет провернуть механизм из-за сильного заклинивания, используйте плоскую отвертку как рычаг, упирая её в отверстие патрона и осторожно надавливая в нужном направлении. Дополнительно можно зафиксировать патрон в тисках, если он съёмный, чтобы исключить скольжение. При таких действиях избегайте избыточного усилия – корпус может треснуть или деформироваться.
После устранения заклинивания проверьте, нет ли люфта при зажатом сверле. Если патрон продолжает слабо фиксировать хвостовик даже при правильном использовании ключа, причиной может быть износ зубьев, кулачков или внутренних резьбовых соединений. В этом случае рекомендуется замена патрона на новый с аналогичной резьбой или типом крепления (например, 1/2″-20UNF или SDS).
Замена патрона при наличии механических повреждений
Если на патроне видны трещины, деформации корпуса, стертые кулачки или нарушена геометрия резьбового соединения, восстановление работоспособности становится невозможным. В таких случаях требуется полная замена узла. Перед началом работы отключите дрель от сети или извлеките аккумулятор.
Для замены ключевого или быстрозажимного патрона необходимо определить тип крепления. Наиболее распространены два варианта: с резьбой (обычно 1/2″–20 UNF или М12×1.25) и с конусным хвостовиком (чаще всего конус B10, B12, B16).
Если патрон закреплен на резьбе, сначала зафиксируйте шпиндель. Удалите фиксирующий винт внутри патрона – он имеет левую резьбу. После этого выкрутите патрон, поворачивая его против часовой стрелки с усилием. Для упрощения можно зажать шестигранник в кулачки патрона и использовать рычаг.
При конусном соединении потребуется извлечь патрон с помощью выколотки или специального съемника. Если дрель оборудована прорезями для выбивания, вставьте металлический стержень и аккуратно выбейте патрон, избегая перекосов.
Новый патрон должен соответствовать посадочному типу и длине резьбы или конусу шпинделя. При установке резьбового патрона обязательно закрутите фиксирующий винт. Для конусного крепления достаточно посадить патрон с усилием, но избегая ударов молотком, чтобы не повредить шпиндель.
После замены проверьте биение сверла и надёжность зажима. Если патрон установлен правильно, инструмент будет вращаться без вибраций и перекосов.
Временные способы фиксации сверла при отсутствии ремонта
Если патрон не зажимает сверло и нет возможности немедленно выполнить ремонт, примените механические методы фиксации. Один из вариантов – использовать тонкую металлическую или пластиковую прокладку между кулачками патрона и хвостовиком сверла, чтобы увеличить трение и предотвратить вращение.
Можно обернуть хвостовик сверла тонкой лентой из алюминия или меди, обеспечив плотное прилегание к кулачкам. Это повысит силу зажима временно, но не допускает сильных нагрузок.
Для сверл с цилиндрическим хвостовиком допустимо использовать резиновую или кожаную прокладку, обернутую вокруг хвостовика, чтобы устранить люфт и увеличить сцепление.
Если есть доступ к хомуту с винтовым зажимом (например, хомут для труб малого диаметра), его можно закрепить на хвостовике сверла и патроне, ограничив движение сверла относительно патрона.
В экстренных случаях допустимо зафиксировать сверло в патроне с помощью металлической проволоки, пропущенной через отверстия кулачков и плотно обмотанной вокруг хвостовика, но такой метод подходит только для малых оборотов и небольших нагрузок.
Ни один из временных способов не заменит полноценный ремонт или замену патрона. Рекомендуется не использовать повышенное усилие, чтобы избежать повреждения сверла и инструмента.
Вопрос-ответ:
Почему сверло не зажимается в патроне дрели?
Чаще всего причина связана с износом или загрязнением кулачков патрона, которые удерживают сверло. Также сверло может не подходить по диаметру или форме хвостовика к конкретному патрону. Иногда проблема возникает из-за ослабленного механизма зажима или повреждений резьбы внутри патрона.
Как временно зафиксировать сверло, если патрон не зажимает его?
Если нет возможности отремонтировать или заменить патрон сразу, можно использовать ленту из ткани или изоленты, чтобы увеличить диаметр хвостовика сверла и улучшить сцепление с кулачками. Еще один способ — слегка обмотать сверло тонкой проволокой, чтобы добиться плотного зажима, но такие меры стоит применять только как временные и с осторожностью, чтобы не повредить инструмент.
Какие признаки указывают на необходимость замены патрона дрели?
Если кулачки сильно изношены, имеют сколы или трещины, если механизм зажима работает с затруднением, либо если сверло продолжает болтаться после плотного зажима, это сигнал к замене патрона. Также стоит обратить внимание на повреждения резьбы, деформации и отсутствие фиксации даже при правильном использовании ключа или ручного затягивания.
Можно ли самостоятельно починить патрон, если он плохо зажимает сверло?
В ряде случаев можно очистить патрон от грязи, пыли и металлической стружки, смазать механизм и попробовать затянуть кулачки сильнее. Если причина — износ или повреждение, то ремонт сложнее, и для надежной работы лучше заменить патрон. Для самостоятельного ремонта нужны базовые навыки и инструмент, иначе можно усугубить проблему.
