В распределительных щитах автоматические выключатели могут подключаться как снизу, так и сверху. Несмотря на кажущуюся формальность, выбор направления подключения напрямую влияет на удобство обслуживания, соответствие нормативам и безопасность эксплуатации. Особенно важно учитывать особенности подключения при модернизации старых щитов, где существует смешанный тип разводки.
Классическая схема, рекомендованная производителями большинства автоматов, предполагает ввод фазы и нуля сверху. Такое подключение соответствует логике движения тока сверху вниз, что упрощает диагностику и предотвращает ошибки при эксплуатации. Более того, ряд отечественных и зарубежных ПУЭ и ГОСТ указывают на приоритет верхнего подключения как стандарта для новых установок.
Подключение снизу применяется чаще всего при модернизации существующих щитов, где невозможна переделка шин или проводников. Однако при этом возникает риск путаницы в направлениях тока и повышенная вероятность короткого замыкания при обслуживании – особенно в случае, если отключение производится без визуального контроля напряжения на вводе.
Важно учитывать, что часть современных автоматов имеет конструктивные особенности: дугогасительные камеры и механизмы блокировки могут быть рассчитаны на определённое направление тока. При неправильном подключении может нарушаться работа термомагнитного расцепителя, что приводит к ложным срабатываниям или, наоборот, отсутствию отключения при аварии.
Перед выбором схемы подключения следует ознакомиться с технической документацией на конкретную модель автомата. Некоторые производители допускают двустороннее подключение, при этом указывая ограничения по току или характеристикам расцепления. Игнорирование этих условий приводит к снижению надежности защиты и нарушению гарантийных обязательств.
Что говорит ПУЭ о направлении подключения автоматов
Согласно пункту 3.1.6 Правил устройства электроустановок (ПУЭ), ввод проводников в автоматические выключатели должен осуществляться со стороны неподвижных контактов. Это означает, что фазный или нулевой провод подводится сверху, если конструкция устройства соответствует классической схеме расположения неподвижных контактов в верхней части корпуса.
В большинстве модульных автоматов, используемых в быту и промышленности, верхние клеммы предназначены именно для подачи питания, а нижние – для отходящей нагрузки. Такое подключение обеспечивает корректную работу отключающих механизмов и индикаторов состояния, а также соответствует требованиям типовых схем и принципов безопасной диагностики.
Если автоматический выключатель имеет симметричную конструкцию и допускает ввод питания как сверху, так и снизу, это должно быть отражено в технической документации производителя. Однако ПУЭ по умолчанию требует верхнего подвода, за исключением случаев, когда иное разрешено проектной документацией или обосновано техническими характеристиками устройства.
Важно учитывать, что неправильное подключение, противоречащее ПУЭ, может привести к отказу защиты, нарушению селективности и затруднениям при обслуживании. В аварийных ситуациях, когда питание подано снизу, электрик может ошибочно предположить отсутствие напряжения на верхних клеммах, что повышает риск поражения током.
Таким образом, при выборе направления подключения необходимо руководствоваться ПУЭ, схемой сборки щита и рекомендациями производителя. Подключение снизу допустимо только при наличии обоснований и подтверждающих документов.

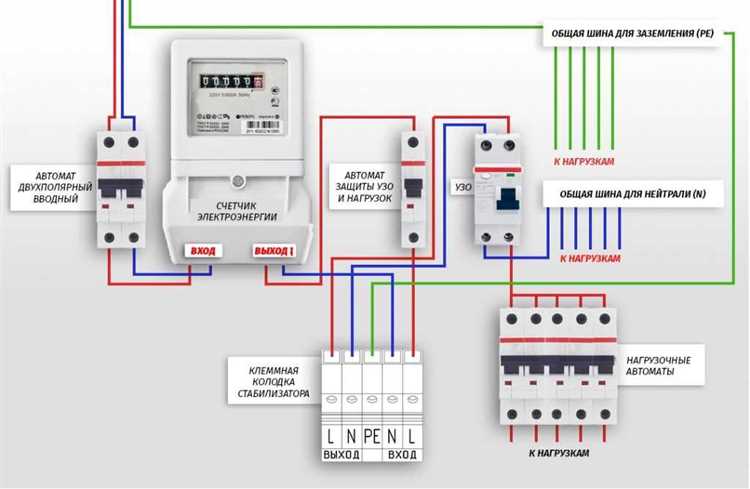

Особенности конструкции автоматов с верхним и нижним вводом
Большинство модульных автоматов рассчитаны на подвод питания сверху, что отражается в конструкции их контактных групп. Верхние клеммы имеют усиленную контактную площадку и чаще всего предназначены для подключения питающего провода. Нижние клеммы, как правило, используются для отходящих линий. Такая ориентация обеспечивает оптимальное распределение термических и электродинамических нагрузок при срабатывании автомата.

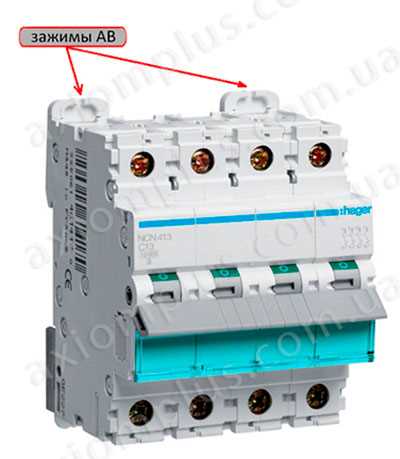

Важно учитывать конструктивные особенности зажимов. Некоторые модели при подключении снизу теряют жесткость фиксации провода из-за силы тяжести и вибраций. Это особенно критично для однополюсных автоматов малой мощности, устанавливаемых в щитах с вертикальной прокладкой кабелей.
Также следует отметить, что в некоторых автоматах с ручным приводом механизм взвода и расцепителя ориентирован на верхний ввод. В случае обратного подключения возможно некорректное отключение при аварийных токах. Это особенно касается старых моделей отечественного производства, не рассчитанных на реверсивную установку.
Для ответственных цепей и при использовании нестандартных схем подключения рекомендуется выбирать автоматы с симметричной конструкцией и явным указанием допуска на ввод с любой стороны. Это минимизирует риски отказов и обеспечивает стабильную работу системы.
Как влияет способ подключения на обслуживание щита
Верхнее подключение автоматов обеспечивает удобный доступ к питающим клеммам, что ускоряет проверку затяжки и визуальный контроль состояния контактов. При таком подключении снижается риск повреждения проводов во время обслуживания благодаря минимальному количеству пересечений с отходящими линиями.
Нижнее подключение затрудняет диагностику и ремонт, так как питающие провода находятся под отходящими линиями. Это усложняет визуальный осмотр и требует частичного демонтажа элементов щита для доступа к клеммам, увеличивая время и трудоемкость работ.
При верхнем вводе проще проводить термографический контроль, так как места соединений остаются открытыми для измерений без разборки оборудования. Это позволяет оперативно выявлять нагрев и предотвращать аварии.
Нижний ввод увеличивает вероятность ошибок при обслуживании из-за запутанной прокладки проводов, что повышает риск неправильного подключения или повреждения изоляции. Особенно критично в щитах с ограниченным пространством.
Выбор верхнего подключения повышает безопасность и снижает время простоя оборудования при ремонте или замене автоматов, что важно для поддержания стабильной работы электрических сетей.
Можно ли подключать автомат снизу при верхней разводке
Подключение автомата снизу при верхней разводке возможно, но требует учёта технических особенностей и норм безопасности. Основной принцип – направление тока должно соответствовать конструкции автомата, обеспечивая корректную работу защитных механизмов.
Автоматы рассчитаны на подключение питания сверху, что гарантирует оптимальное срабатывание при коротком замыкании и перегрузке. При подключении снизу ток проходит через контакты в обратном направлении, что может изменить характеристики срабатывания, особенно у моделей с электронным или тепловым расцепителем.
Если конструктивно необходимо подключение снизу, следует использовать автоматы с маркировкой, допускающей такой вариант. Производители обычно указывают на корпусе или в технической документации возможность подключения как сверху, так и снизу без потери защитных свойств.
При верхней разводке провода подводятся к верхней части щита, что облегчает визуальный контроль и монтаж. Подключение автомата снизу при этом усложняет прокладку проводов и может привести к дополнительным изгибам, влияющим на долговечность и контакт.
С точки зрения ПУЭ, рекомендуется соблюдать направление подключения по заводской маркировке. Отклонения возможны, но требуют подтверждения соответствия защитных характеристик и надёжности соединений.
В итоге, подключение автомата снизу при верхней разводке допустимо при условии выбора соответствующей модели автомата и соблюдения требований производителя и нормативов. При сомнениях лучше придерживаться стандартного варианта подключения сверху для обеспечения стабильности и безопасности.

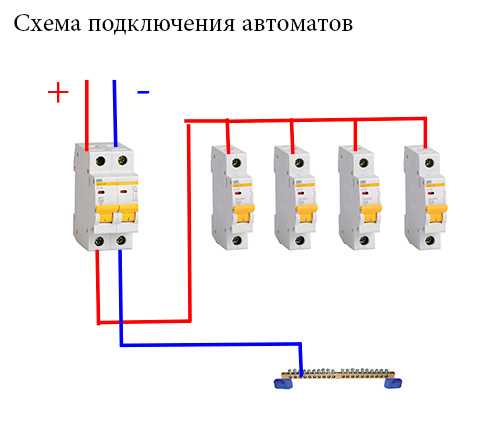

Риски перепутанного подключения при ремонте и замене
Неправильное подключение автомата – частая ошибка при ремонте и замене, особенно если отсутствует маркировка или схема подключения. Основной риск заключается в том, что подача питания на автомат может оказаться с выходной клеммы, что нарушает работу защитных механизмов и увеличивает вероятность поражения током.
При перепутанном подключении автомата снизу вместо сверху (или наоборот) возникают следующие опасности:
| Тип ошибки | Последствия | Рекомендации |
| Подключение линии питания к выходной клемме | Автомат не отключает цепь при перегрузке или коротком замыкании | Проверять направление тока согласно маркировке на автомате и документации производителя |
| Обратное подключение нейтрали и фазы | Срабатывание защитного устройства может быть затруднено, возможна ложная работа | Использовать индикатор напряжения и омметр для проверки правильности подключения |
| Нарушение контакта при подключении снизу | Потеря надежности контакта, нагрев, риск возгорания | Обеспечить качественное и плотное подключение, применять правильный инструмент |
Для исключения ошибок при ремонте и замене важно следовать правилам:
– всегда отключать питание перед работами;
– использовать заводские схемы и руководства;
– проверять направление подключения по маркировке (обычно сверху – вход, снизу – выход);
– после монтажа проводить контрольные измерения на отсутствие напряжения на выходе автомата при отключении;
– применять дополнительные средства контроля, например, индикаторы фазы и тестеры цепей.
Игнорирование этих рекомендаций повышает вероятность аварийных ситуаций и сокращает срок службы электрооборудования.
Влияние направления подключения на диагностику неисправностей
Направление подключения автомата напрямую влияет на точность и скорость выявления проблем в электрической цепи. При подключении сверху ток подается в верхнюю часть контактов, что соответствует стандартному положению для большинства приборов диагностики. Это обеспечивает правильное срабатывание встроенных индикаторов и тестовых устройств.
При подключении автомата снизу изменяется распределение потенциалов внутри корпуса, что может привести к некорректным показаниям тестеров, особенно при проверке срабатывания защитных механизмов или утечек тока. Диагностическое оборудование, ориентированное на верхнее подключение, может не определить точное место пробоя или короткого замыкания.
Кроме того, при подключении снизу возрастает вероятность возникновения ложных срабатываний при использовании реле контроля фаз и других защитных устройств, что усложняет диагностику и требует дополнительной проверки цепи вручную.
При повторном ремонте или замене оборудования важно фиксировать направление подключения в технической документации, чтобы обеспечить корректную диагностику при последующих проверках.

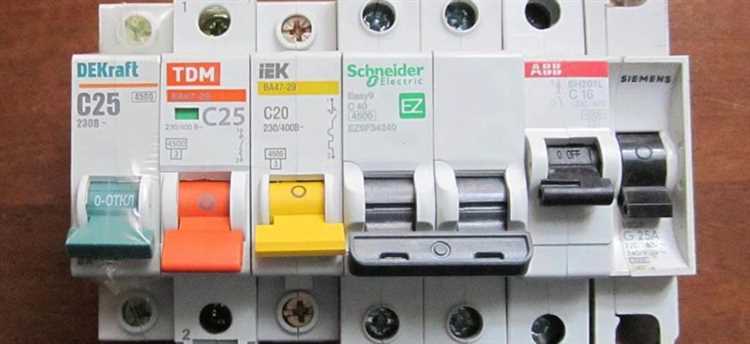

Как распределители и шины влияют на выбор подключения
Распределительные устройства и шины напрямую определяют технические возможности и удобство подключения автоматических выключателей сверху или снизу.
- Тип шин и их расположение: В распределительных щитах шины могут быть выполнены в виде горизонтальных или вертикальных полос с разным уровнем подъема. Верхнее подключение автоматов предпочтительно при расположении шин сверху, так как обеспечивает минимальное расстояние до контактных клемм и снижает сопротивление.
- Размер и сечение шин: Толстые и широкие шины требуют более надежного механического крепления и могут ограничивать доступ к нижним контактам автомата. В таких случаях подключение сверху упрощает монтаж и обслуживание.
- Конфигурация распределителей: В щитах с ограниченным пространством снизу рекомендуется подключение автомата сверху, чтобы избежать перегибов и натяжений проводников. При наличии специальных направляющих и распределительных рамок может быть предусмотрено подключение снизу для удобства организации кабельных трасс.
Рекомендации по выбору подключения:
- Определить расположение главных шин внутри щита и выбрать сторону подключения, которая обеспечивает прямой и короткий контакт.
- Учитывать удобство доступа для технического обслуживания – подключение должно не создавать препятствий для замены или проверки автомата.
- Избегать подключения с чрезмерным изгибом кабелей и обеспечивать надёжное крепление проводников к шинам.
- При использовании модульных распределителей с направляющими учитывать требования производителя по направлению подключения.
Правильный выбор подключения в соответствии с конструкцией распределителей и шин снижает риск перегрева контактов и повышает надежность электрической цепи.
Что учитывать при проектировании щита с разными вводами
При проектировании электрощита с автоматами, допускающими подключение как сверху, так и снизу, важно учитывать несколько ключевых аспектов для обеспечения безопасности и удобства обслуживания.
- Тип автомата и конструктивные особенности: Некоторые модели автоматов рассчитаны на ввод только сверху, другие допускают оба варианта. Необходимо сверять паспортные данные и рекомендации производителя.
- Последовательность подключения: Рекомендуется сохранять единообразие направления ввода во всем щите, чтобы избежать путаницы при обслуживании и повысить надежность защиты.
- Доступность для обслуживания: Ввод сверху обеспечивает удобный доступ к клеммам и контрольным индикаторам, что упрощает диагностику и замену устройств без отключения всей цепи.
- Распределение нагрузки и распределители шин: При использовании шин с верхним или нижним расположением важно обеспечить правильное направление подключения, чтобы избежать обратных токов и нарушений работы защиты.
- Протоколы маркировки и документация: В щите с разными вводами критично правильно маркировать входящие и выходящие провода, чтобы исключить ошибки при монтаже и ремонте.
- Нормативные требования (ПУЭ): Согласно Правилам устройства электроустановок, рекомендуется подключать автоматы так, чтобы направление тока соответствовало проекту и обеспечивало корректную работу защитных устройств.
- Влияние направления подключения на срабатывание автоматов: Некоторые автоматы могут демонстрировать различия в скорости срабатывания при верхнем и нижнем подключении, что следует учитывать при подборе оборудования.
При учёте всех перечисленных факторов проектирование электрощита становится более точным, а эксплуатация – безопасной и удобной.
Вопрос-ответ:
Какие технические отличия существуют между подключением автомата сверху и снизу?
Основное отличие связано с направлением ввода и вывода тока через клеммы автомата. При подключении сверху входные клеммы находятся сверху, а выходные — снизу. При подключении снизу — наоборот. Внутренняя конструкция автоматов обычно рассчитана на вход сверху, что обеспечивает более надежный контакт и правильную работу расцепителей. При подключении снизу электрический ток проходит по элементам автомата в обратном направлении, что может повлиять на характеристики срабатывания и усложнить обслуживание. Однако некоторые модели допускают оба варианта, но важно учитывать инструкции производителя и требования ПУЭ.
Можно ли подключать автоматический выключатель снизу в существующей верхней разводке и как это скажется на работе?
Подключение автомата снизу при верхней разводке возможно, если конструкция выключателя и монтажные условия это допускают. Однако это может усложнить доступ к клеммам и вызвать неудобства при обслуживании. С точки зрения электротехники, в большинстве случаев это не критично, но иногда меняется направление тока внутри автомата, что влияет на работу защитных функций. Поэтому важно проверить документацию и нормы, а также убедиться, что выбранный автомат рассчитан на такой способ подключения. В случае сомнений лучше придерживаться классического варианта — ввод сверху, вывод снизу.
Влияет ли способ подключения автомата на диагностику и поиск неисправностей в электрической цепи?
Да, способ подключения имеет значение для диагностики. При подключении сверху легче визуально и физически проверить состояние контактов, снять или установить проводники без демонтажа щита. При подключении снизу доступ затруднён, что усложняет быстрый осмотр и может увеличить время обнаружения неисправностей. Также направление тока влияет на поведение автоматического выключателя при замыкании и перегрузке, что иногда проявляется в особенностях срабатывания. Поэтому способ подключения нужно учитывать при планировании обслуживания и ремонтов.
Какие риски возникают при ошибочном подключении автомата снизу вместо сверху?
Основные риски связаны с возможным снижением надёжности контактов и некорректной работой защитных механизмов. Внутренние элементы автомата рассчитаны на определённое направление тока, и при обратном подключении могут возникнуть повышенный износ контактов, нестабильное срабатывание расцепителя или даже отказ в работе при аварийных ситуациях. Кроме того, нарушение правил монтажа может привести к ухудшению теплового режима и преждевременному выходу автомата из строя. Все эти факторы снижают безопасность электроустановки и увеличивают вероятность аварий.
Как выбрать правильное направление подключения автомата в зависимости от типа щита и схемы разводки?
Выбор направления подключения зависит от расположения вводных и распределительных шин в щите, а также от удобства монтажа и обслуживания. Обычно ввод питающего кабеля делают сверху, а отходящие линии — снизу, что соответствует стандартной конструкции автоматов и обеспечивает удобство работы. Если щит устроен иначе, или есть специфические требования по разводке, нужно подбирать автоматы, которые допускают подключение с обеих сторон, или предусмотреть переходники и специальные клеммы. Важно придерживаться нормативов и рекомендаций производителя, чтобы сохранить надёжность и безопасность электрооборудования.
В чем техническая разница между подключением автомата сверху и снизу?
Подключение автомата сверху означает, что питающий провод подводится к верхней клемме устройства, а нагрузка — к нижней. При подключении снизу наоборот: питание идет к нижней клемме, нагрузка — к верхней. Эта особенность влияет на внутренние контакты и конструкцию автоматического выключателя. Обычно производители рассчитывают работу устройства с питанием сверху, поэтому подключение снизу может изменять режим работы или усложнять диагностику, хотя по электрической схеме различия минимальны.
Какие преимущества и недостатки есть у подключения автомата снизу по сравнению с верхним подключением?
Подключение автомата сверху считается стандартным вариантом, так как так устроена конструкция большинства автоматов, что обеспечивает оптимальное распределение токов и удобство монтажа. Однако подключение снизу иногда применяют, например, при верхней разводке проводов, чтобы не менять схему или уменьшить длину кабелей. К преимуществам нижнего подключения можно отнести удобство при определенных условиях монтажа и гибкость при прокладке проводов. Но к недостаткам относятся возможные сложности с защитой контактов от окисления и трудности в визуальной проверке правильности подключения, а также риск неправильной работы, если устройство не рассчитано на такой режим. Важно внимательно изучить рекомендации производителя перед выбором способа подключения.
