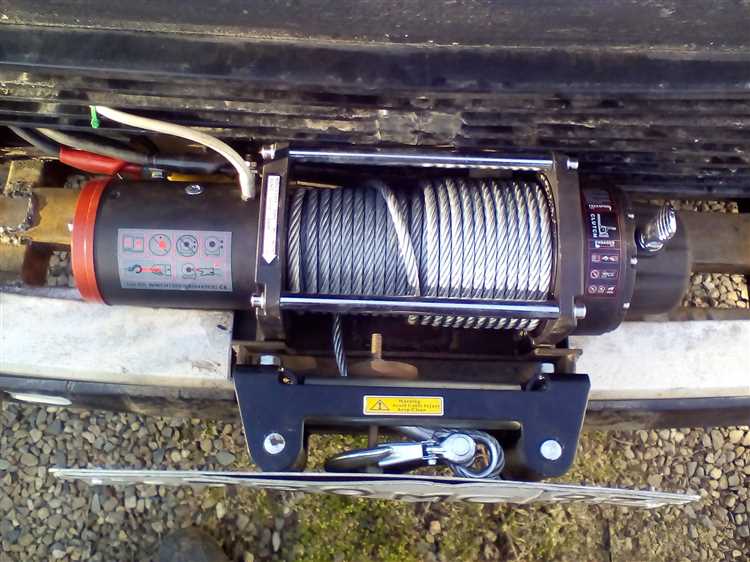

Полиспаст представляет собой систему блоков и тросов, предназначенную для многократного увеличения силы, приложенной к лебедке. Использование полиспаста позволяет значительно снизить необходимое усилие на ручке или приводе, обеспечивая при этом эффективное перемещение тяжёлых грузов.
Ключевой параметр полиспаста – количество ходов троса, проходящих через блоки. Чем больше ходов, тем выше механическое преимущество, которое рассчитывается как отношение нагрузки к приложенной силе. При этом увеличение числа ходов сопровождается ростом длины троса и уменьшением скорости подъёма груза, что требует учёта при проектировании системы.
Для правильной работы полиспаста важна оптимальная компоновка блоков: стационарных и подвижных. Стационарные блоки закрепляются на конструкции, а подвижные закрепляются к грузу. Нагрузка распределяется между ходами троса, что снижает износ и повышает безопасность эксплуатации.
При выборе полиспаста для лебедки рекомендуется учитывать максимальную грузоподъёмность и прочность троса, а также соблюдать технические нормы монтажа, чтобы избежать чрезмерных нагрузок на компоненты системы. Корректное натяжение троса и регулярный осмотр механизмов обеспечивают долговечность и надёжность работы полиспаста.
Как устройство полиспаста изменяет силу на тросе лебедки
Полиспаст представляет собой систему из нескольких блоков, через которые пропускается трос лебедки. Основная функция полиспаста – распределение нагрузки и уменьшение усилия, необходимого для подъема или перемещения груза.
Сила, действующая на трос, уменьшается пропорционально количеству ветвей троса, участвующих в системе. Если в полиспасте задействовано n ветвей, то сила на каждой ветви уменьшается приблизительно в n раз, с учетом трения и эффективности блоков.
- Пример: при двух ветвях троса нагрузка на трос снижается вдвое;
- При четырех ветвях – сила уменьшается примерно вчетверо;
- Трение в блоках обычно снижает теоретический выигрыш на 5–15%, что важно учитывать при расчётах.
Полиспаст изменяет не только силу, но и длину троса, которую необходимо протянуть для подъема груза на определенную высоту. Чем больше ветвей, тем больше троса приходится тянуть, что является компенсацией уменьшения силы.
- Увеличение количества ветвей уменьшает усилие на рукоятке или моторе лебедки;
- Возникает необходимость учитывать длину троса и скорость подъема, которая уменьшается пропорционально количеству ветвей;
- Выбор числа ветвей должен учитывать баланс между силой, скоростью и габаритами полиспаста.
Рекомендуется выбирать полиспаст с количеством ветвей, обеспечивающим необходимую нагрузочную способность с минимальными потерями на трение. Оптимальный полиспаст улучшит ресурс троса и лебедки, снижая риск повреждений и повышая безопасность эксплуатации.

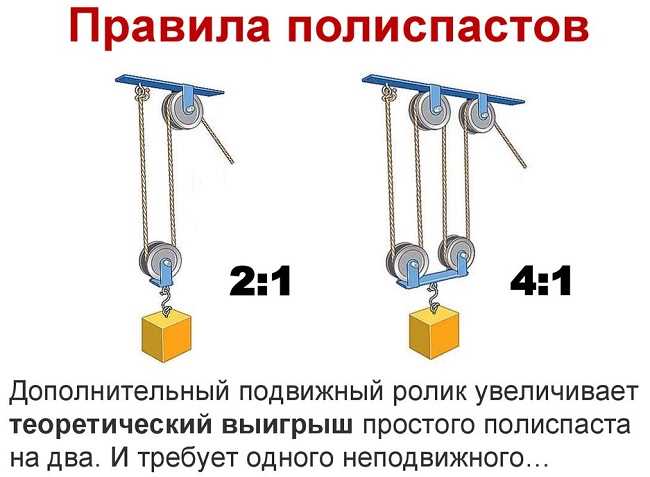

Типы блоков и их влияние на нагрузку в полиспасте
В полиспастах применяются преимущественно два типа блоков: неподвижные и подвижные. Неподвижный блок закреплен на опоре и служит для изменения направления силы на тросе без увеличения его нагрузки. Подвижный блок крепится к грузу и перемещается вместе с ним, разделяя нагрузку между ветвями троса.
Нагрузка на трос напрямую зависит от количества ветвей, оборачивающихся вокруг блоков. Подвижный блок удваивает количество ветвей, что снижает усилие на тросе в два раза. При использовании нескольких блоков формируется комплексная система, где общее снижение силы определяется числом ветвей троса, поддерживающих груз.
Форма и диаметр блока также влияют на сопротивление трения и износ троса. Блоки с большими шкивами уменьшают изгиб троса, что снижает потерю силы и продлевает срок службы элементов. Использование блоков с подшипниками качения уменьшает сопротивление трения до 30%, что критично при подъеме тяжелых грузов.
Рекомендации по выбору блоков для лебедки: при работе с тяжелыми грузами рекомендуется комбинировать подвижные и неподвижные блоки для максимального снижения нагрузки на трос и механизм. Диаметр шкива должен быть минимум в 8-10 раз больше диаметра троса, чтобы предотвратить преждевременный износ и повышенное сопротивление.
Применение специализированных блоков с бронзовыми или стальными подшипниками улучшает эффективность полиспаста и уменьшает эксплуатационные затраты. При расчете системы важно учитывать не только количество блоков, но и их конструктивные особенности, чтобы обеспечить надежность и безопасность работы лебедки.
Расчет количества ветвей троса для заданной грузоподъемности
Для определения необходимого числа ветвей троса в полиспасте используют формулу:
n = F / (R × K),
где n – количество ветвей, F – заданная грузоподъемность, R – расчетное сопротивление троса, K – коэффициент запаса прочности.
Расчетное сопротивление троса R определяется на основе характеристик материала и диаметра троса. Например, для стального каната с разрывным усилием 1960 МПа и диаметром 10 мм R будет около 15 кН.
Коэффициент запаса прочности K зависит от условий эксплуатации и обычно принимается в пределах от 5 до 8. Для лебедок с частыми перегрузками рекомендуется использовать K=7.
Например, для подъема груза 10 кН при R = 15 кН и K = 7 количество ветвей:
n = 10 / (15 / 7) = 10 / 2.14 ≈ 5
Таким образом, минимально требуется 5 ветвей троса, что означает использование полиспаста с 5 прядями. При этом необходимо учитывать потери на трение в блоках, которые могут увеличить нагрузку до 15-20%.
Для точного расчета следует учитывать число блоков и их конструкцию, поскольку увеличение количества блоков повышает коэффициент трения, требующий увеличения ветвей или применения тросов с большей прочностью.

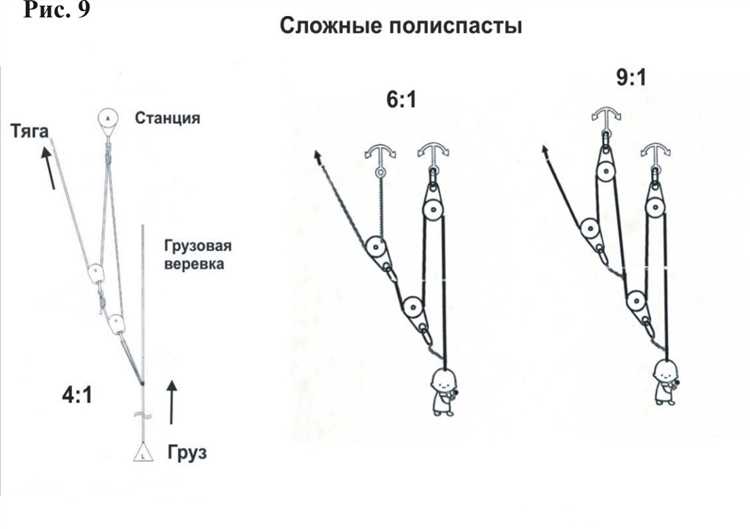

Особенности монтажа полиспаста на лебедке для безопасной работы
Правильный монтаж полиспаста напрямую влияет на эффективность и безопасность работы лебедки. Основные этапы и требования включают:
- Выбор подходящего троса и блоков. Диаметр троса должен соответствовать расчетной нагрузке с запасом прочности не менее 25%. Используются блоки с минимальным люфтом и подшипниками, обеспечивающими плавное вращение.
- Точное расположение блоков. Блоки устанавливаются так, чтобы минимизировать углы изгиба троса, не превышающие 15° на каждом блоке, что снижает износ и увеличивает ресурс троса.
- Фиксация троса. Концы троса надежно закрепляются на лебедке и крюке, с использованием не менее двух зажимов на каждом конце и обязательной проверкой натяжения для предотвращения проскальзывания.
- Проверка подвижности полиспаста. Перед эксплуатацией необходимо убедиться в свободном ходе троса через все блоки без закусывания и перехлестов.
- Обеспечение равномерного распределения нагрузки. Полиспаст должен быть собран так, чтобы нагрузка на каждую ветвь троса была максимально равномерной, что достигается правильной длиной и натяжением ветвей.
Дополнительные рекомендации для безопасности:
- Использовать защитные элементы – ограничители и ограждения, препятствующие случайному контакту оператора с движущимися частями.
- Регулярно контролировать состояние троса на наличие изломов, коррозии и повреждений, особенно в местах контакта с блоками.
- Проводить испытания полиспаста на холостом ходе с постепенным увеличением нагрузки до рабочей нормы для выявления слабых мест монтажа.
- Соблюдать инструкцию по монтажу конкретной модели лебедки и полиспаста, учитывая специфику оборудования и условия эксплуатации.
Следование этим правилам гарантирует устойчивую работу системы, снижает риск аварий и продлевает срок службы оборудования.

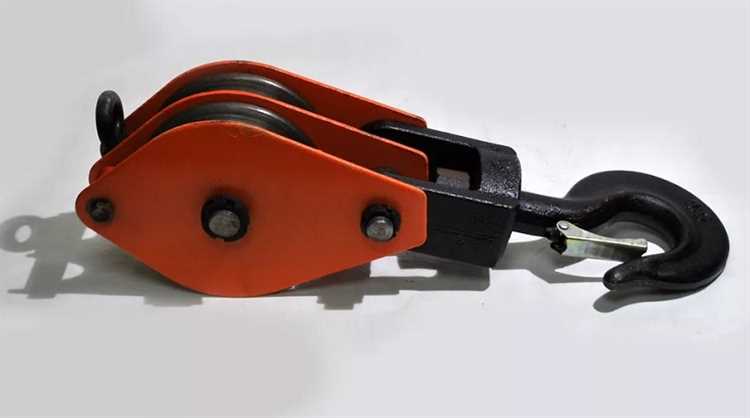

Роль трения в работе полиспаста и способы его снижения
Трение значительно влияет на эффективность полиспаста, снижая коэффициент полезного действия и увеличивая усилие, необходимое для подъема груза. В полиспастах основное трение возникает в блоках – между тросом и шкивом, а также в подшипниках шкивов.
Потери на трение могут достигать 10-20% от общей силы, что требует увеличения мощности лебедки и ускоряет износ оборудования. Трение зависит от материала блоков, состояния поверхности шкивов и качества троса.
Для снижения трения рекомендуется использовать шкивы с подшипниками качения высокого класса, минимизирующими сопротивление вращению. Оптимальным считается применение подшипников с минимальным коэффициентом трения около 0,001-0,002.
Материал шкива должен быть твердым и гладким, чаще всего применяют сталь или алюминиевые сплавы с анодированным покрытием. Тросы выбирают с ровной поверхностью и минимальной жесткостью для лучшего скольжения.
Регулярное техническое обслуживание – очистка, смазка подшипников и замена изношенных деталей – снижает трение и продлевает срок службы полиспаста.
Для дополнительного снижения трения можно применять специальные смазочные материалы на основе графита или силикона, устойчивые к нагрузкам и погодным условиям.
Правильная настройка натяжения троса исключает его перетирание и локальные заедания, что также уменьшает сопротивление движению и повышает безопасность эксплуатации.
Проверка и обслуживание полиспаста для сохранения его работоспособности
Регулярная проверка полиспаста включает осмотр тросов на наличие изломов, коррозии и истирания. Максимально допустимый износ троса не должен превышать 10% диаметра рабочего сечения. При обнаружении трещин или заломов ветвей троса, его замена обязательна.
Подшипники и оси блоков необходимо смазывать специальными смазками на основе лития или графита не реже одного раза в месяц при интенсивной эксплуатации. Недостаток смазки ведет к повышенному трению и ускоренному износу деталей, что снижает КПД полиспаста.
Блоки проверяются на деформации и трещины корпуса, а также на свободное вращение шкивов без заеданий и люфтов. Нарушение геометрии шкива вызывает повышенный износ троса и ухудшение работы механизма.
После каждой эксплуатации требуется очистка полиспаста от грязи и пыли с использованием сухой ткани или мягкой щетки. Применение агрессивных химикатов недопустимо, так как они разрушают защитные покрытия и металл.
Рекомендуется вести журнал обслуживания, где фиксируются даты проверок, выявленные дефекты и проведённые работы. Это позволяет своевременно выявлять повторяющиеся проблемы и планировать замену узлов.
Соблюдение данных мер увеличивает ресурс полиспаста и обеспечивает безопасность при работе с лебедкой.
Вопрос-ответ:
Как полиспаст влияет на усилие, которое нужно приложить к тросу лебедки?
Полиспаст позволяет уменьшить усилие, передаваемое на трос, за счёт распределения нагрузки между несколькими ветвями троса. Чем больше число ветвей, тем меньше сила, которую нужно приложить для подъёма груза. Это достигается благодаря механическому преимуществу системы блоков, позволяющих перераспределить нагрузку.
Почему важно правильно выбирать количество блоков и ветвей троса в полиспасте для лебедки?
Выбор количества блоков и ветвей напрямую влияет на грузоподъёмность и безопасность работы. Если ветвей слишком мало, трос и механизмы могут испытывать избыточную нагрузку, что увеличит риск поломки и аварии. С другой стороны, слишком большое количество блоков усложняет конструкцию и может увеличить трение, снижая общую эффективность.
Какие типы блоков используются в полиспастах и как они влияют на работу лебедки?
В полиспастах применяются подвижные и неподвижные блоки. Неподвижные блоки крепятся неподвижно и служат точкой поворота троса, а подвижные блоки крепятся к грузу и перемещаются вместе с ним. Комбинация этих блоков позволяет изменять направление силы и уменьшать усилие, необходимое для подъёма груза. Выбор типа блока зависит от требуемого механического преимущества и условий работы.
Какие факторы влияют на трение внутри полиспаста и как это отражается на его работе?
Основные факторы трения — это качество и состояние блоков, а также износ и состояние троса. Трение возникает в местах контакта троса с блоками и увеличивается при загрязнении, коррозии или повреждениях. Повышенное трение снижает эффективность полиспаста, требует большего усилия и может ускорить износ оборудования.
Как правильно проводить обслуживание полиспаста для обеспечения его долговечности и безопасности?
Обслуживание включает регулярный осмотр троса и блоков на наличие повреждений, очистку и смазку подшипников блоков, проверку натяжения троса и креплений. Важно своевременно заменять изношенные элементы и избегать перегрузок. Такой подход минимизирует риск аварий и продлевает срок службы полиспаста.
Как устройство полиспаста влияет на уменьшение силы, необходимой для подъема груза с помощью лебедки?
Полиспаст состоит из системы блоков и троса, которые вместе перераспределяют нагрузку. За счёт увеличения количества ветвей троса, на которые приходится вес груза, уменьшается сила, которую нужно приложить к тросу. Например, если в системе четыре ветви, нагрузка на каждую ветвь будет примерно в четыре раза меньше, чем общий вес груза. Это позволяет лебедке поднимать тяжелые предметы, используя меньшую силу. Однако стоит учитывать, что при увеличении числа ветвей возрастает длина троса, которую необходимо протянуть, а также возможны потери силы из-за трения в блоках.
