Полупроводниковый транзистор, как ключевой элемент современной электроники, основан на контролируемом взаимодействии областей с разным типом проводимости. Центральным компонентом его работы являются p-n переходы, которые обеспечивают управление током и усиление сигнала.
Количество p-n переходов зависит от типа транзистора. Например, биполярный транзистор (BJT) содержит ровно два p-n перехода – между эмиттером и базой, а также между базой и коллектором. Эти переходы определяют электрические характеристики устройства, включая усиление и рабочие частоты.
В отличие от BJT, полевой транзистор (MOSFET) не использует классические p-n переходы для управления током, а работает за счет электрического поля, создаваемого затвором. Тем не менее, переходы присутствуют в структуре подложки и каналов, что влияет на параметры утечки и устойчивость к пробоям.
Для правильного выбора и проектирования транзисторов важно учитывать количество и расположение p-n переходов, так как они влияют на максимальное рабочее напряжение, частотные характеристики и тепловую устойчивость. Конкретное число переходов напрямую связано с функциональным назначением и технологией изготовления полупроводникового прибора.

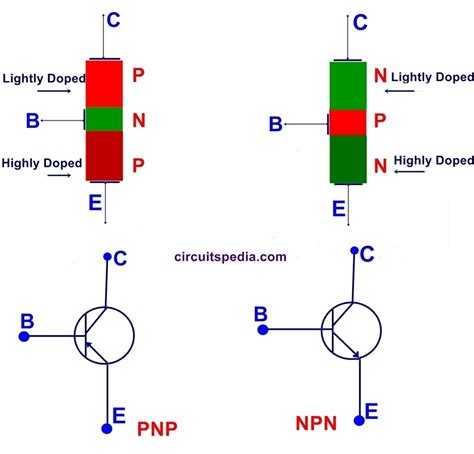

Сколько p-n переходов у биполярного транзистора
Биполярный транзистор состоит из трех слоев полупроводников с разной типом проводимости, что формирует два p-n перехода. Количество p-n переходов строго равно двум.
- В структуре транзистора типа NPN последовательность слоев выглядит как n-p-n.
- В структуре транзистора типа PNP – p-n-p.
Каждый из двух p-n переходов выполняет свою функцию:
- Эмиттер-база – переход, через который осуществляется инжекция носителей заряда в базу.
- База-коллектор – переход, управляющий оттоком носителей в коллектор.
Точная работа и параметры транзистора зависят от качества и характеристик этих двух переходов, их ширины и степени легирования. В конструкциях с дополнительными слоями количество p-n переходов не изменяется, так как функционально они не образуют новых переходов, а служат для улучшения параметров устройства.
Таким образом, для классического биполярного транзистора стандартным и оптимальным числом p-n переходов является именно два.

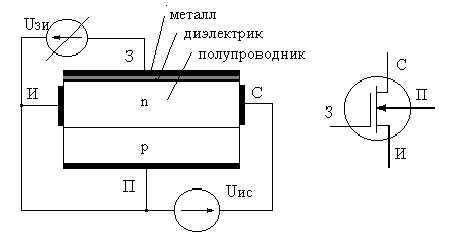

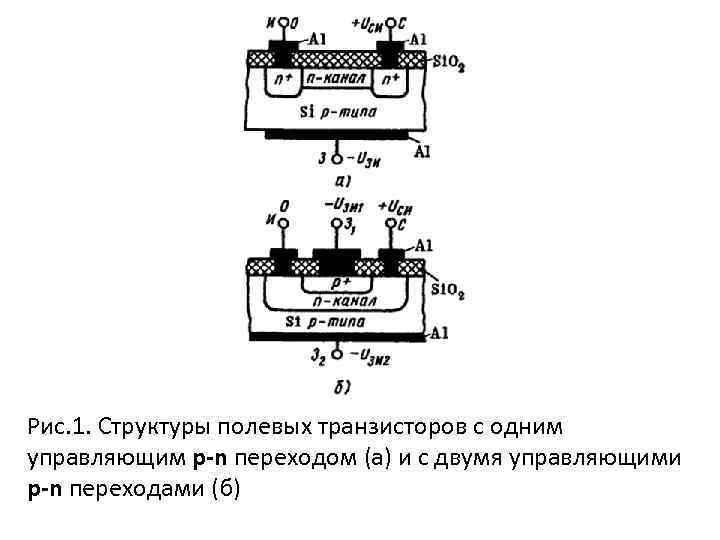

Роль p-n переходов в работе полевого транзистора
В полевых транзисторах p-n переходы присутствуют не во всех типах, но в биполярных и некоторых полевых структурах с управляющим затвором с обратным смещением они выполняют критическую функцию. В структуре МОП-транзисторов с изолированным затвором p-n переходы формируют область канала между истоком и стоком, управляемую электрическим полем. Наиболее характерны p-n переходы в транзисторах типа JFET и MESFET, где p-n переход затвора создает барьер для управления током.
В JFET p-n переход затвора является обратноподключенным, что обеспечивает управление проводимостью канала за счет изменения ширины обедненной зоны. При приложении отрицательного напряжения к затвору происходит расширение области обеднения, что сужает канал и снижает ток через транзистор. Такой механизм позволяет добиться высокой входной сопротивляемости и стабильности работы устройства.
В полевых транзисторах с управляющим p-n переходом напряжение смещения влияет на параметры переключения и усиления, определяя пороговое напряжение открытия канала. Точное проектирование толщины и легирования p- и n-областей напрямую влияет на скорость переключения и минимальные потери мощности.
Рекомендации по оптимизации p-n переходов в полевых транзисторах включают снижение дефектов на границах перехода для минимизации утечек и шума, а также применение высококачественных легирующих материалов для обеспечения стабильной работы при высоких частотах. Тонкий и равномерный слой p-n перехода улучшает динамические характеристики и расширяет диапазон рабочих напряжений.
Как определить количество p-n переходов в структуре транзистора
Для точного определения числа p-n переходов в полупроводниковом транзисторе необходимо учитывать его тип и структуру. Биполярные транзисторы (BJT) имеют три слоя полупроводника с чередующимися типами проводимости: p-n-p или n-p-n. Соответственно, в структуре такого транзистора всегда два p-n перехода: эмиттерный и коллекторный.

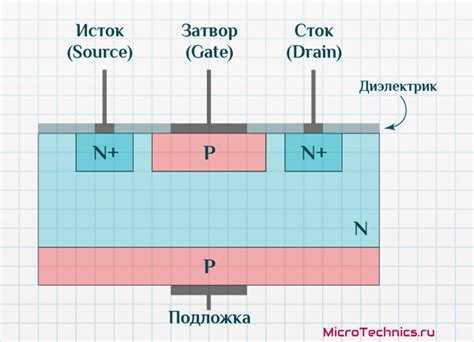

В полевых транзисторах (MOSFET) p-n переходы определяются геометрией и допингом областей истока, стока и канала. В большинстве случаев их количество равно одному или двум, однако точное число зависит от конструкции (например, изолированный затвор, канал p- или n-типа). Для MOSFET с изолированным затвором часто выделяют один p-n переход – между подложкой и истоком или стоком.
Еще один способ – использование методов спектроскопии и микроскопии, которые позволяют визуализировать зоны с различным типом проводимости, но это применимо преимущественно в лабораторных условиях и на уровне исследовательских задач.
В итоге, для практического и быстрого определения количества p-n переходов достаточно знать тип транзистора и ориентироваться на базовые структурные особенности: биполярный транзистор всегда содержит два перехода, полевой – один или два в зависимости от конфигурации.
Влияние количества p-n переходов на параметры транзистора
Количество p-n переходов напрямую определяет тип и рабочие характеристики полупроводникового транзистора. В биполярных транзисторах (BJT) два p-n перехода формируют структуру эмиттер-база и база-коллектор. Их параметры влияют на коэффициент усиления, выходное сопротивление и максимальную рабочую частоту.
Увеличение количества p-n переходов в структуре, например, в многокаскадных или интегральных схемах, может приводить к возрастанию паразитных емкостей, что снижает скорость переключения и увеличивает потери мощности. В полевых транзисторах (MOSFET) количество p-n переходов меньше, обычно один, что улучшает быстродействие и снижает токи утечки.
Ключевые параметры, зависимые от числа p-n переходов:
| Параметр | Влияние количества p-n переходов |
|---|---|
| Коэффициент усиления (β) | Определяется качеством и количеством p-n переходов эмиттера-базы и базы-коллектора; увеличение числа переходов усложняет контроль и снижает однородность. |
| Скорость переключения | Увеличение числа p-n переходов повышает емкостные эффекты, замедляя отклик транзистора. |
| Ток утечки | Больше переходов – выше вероятность паразитных токов через несовершенные области переходов. |
| Максимальное напряжение | Количество переходов влияет на распределение напряжений и устойчивость к пробою. |
Рекомендация: для высокочастотных и низкопотребляющих приложений минимизировать количество p-n переходов, обеспечивая при этом необходимую функциональность. Для силовых и усилительных устройств необходимо оптимизировать структуру с учетом баланса между количеством переходов и требуемыми параметрами усиления и надежности.
Типичные схемы с разным числом p-n переходов и их применение
Однопереходные структуры встречаются в диодах и некоторых полевых транзисторах с барьером Шоттки, где используется один p-n переход для управления током. Такие схемы применяются в выпрямителях и высокочастотных переключателях.
Биполярные транзисторы содержат два p-n перехода: эмиттер-база и база-коллектор. Эта двухпереходная конструкция обеспечивает усиление тока и широкую область применения в аналоговой и цифровой электронике, включая усилители и переключатели.
Тиристоры и транзисторы с тремя p-n переходами (например, тиристорные структуры типа p-n-p-n) используются для управления высокими мощностями и в силовой электронике. Их схема обеспечивает возможность переключения больших токов при удержании состояния включения после подачи управляющего импульса.
В полевых транзисторах с изолированным затвором (MOSFET) p-n переходы присутствуют в области подложки и каналов, но количество переходов меньше явно выражено, что повышает быстродействие и снижает шумы. Здесь схема с одним или двумя p-n переходами используется для эффективного управления током в интегральных схемах.
Многоуровневые структуры, содержащие более трех p-n переходов, применяются в специализированных приборах, таких как фотодетекторы с усилением и интегрированные логические элементы, где сложная комбинация переходов обеспечивает дополнительные функциональные возможности.
Ошибки при подсчёте p-n переходов в сложных полупроводниковых устройствах
Часто упускается факт, что не каждый контакт между p- и n-типами материала образует полноценный p-n переход с электрическими характеристиками. Для определения действительного перехода необходимо учитывать профиль легирования, концентрацию примесей и глубину диффузии, так как слабая граница с низким перепадом уровней Ферми может не проявлять типичных переходных свойств.
Ошибки также возникают при учёте так называемых «обратных» или «паразитных» переходов, возникающих в эпитаксиальных слоях или из-за межслоевых переходных областей. Их включение в общий счёт приводит к завышению количества p-n переходов и искажению характеристик устройства.
Рекомендуется применять методики электрофизического анализа, такие как CV-измерения и метод глубинного профилирования, для точного выявления реальных p-n переходов. Кроме того, важно использовать кросс-секционные электронные микроскопы для визуализации переходов и исключения неоднозначностей при подсчёте.
Наконец, при анализе комплексных полупроводниковых структур стоит учитывать влияние гетеропереходов и полевых эффектов, которые могут маскировать или имитировать p-n переходы, что требует комплексного подхода к их идентификации и количественной оценке.
Вопрос-ответ:
Сколько p-n переходов обычно содержится в биполярном транзисторе?
В классическом биполярном транзисторе три слоя — эмиттер, база и коллектор — формируют два p-n перехода. Первый переход находится между эмиттером и базой, второй — между базой и коллектором. Таким образом, стандартный биполярный транзистор имеет ровно два p-n перехода.
Как количество p-n переходов влияет на работу полевых транзисторов?
В большинстве полевых транзисторов, таких как MOSFET, p-n переходов в структуре намного меньше или их нет вовсе, поскольку управление током происходит через электростатическое поле, а не через p-n переходы. Однако в некоторых типах полевых транзисторов, например, JFET, присутствует один p-n переход, формирующий канал управления. Количество переходов влияет на тип управления и характеристики устройства.
Можно ли встретить транзисторы с большим числом p-n переходов, чем в стандартных биполярных?
Да, сложные полупроводниковые приборы, такие как тиристоры или некоторые специализированные транзисторы с несколькими слоями, содержат большее число p-n переходов. Например, тиристор имеет четыре слоя с тремя p-n переходами. В таких устройствах количество переходов напрямую связано с их функциональными возможностями и способами управления.
Как правильно определить количество p-n переходов в сложной структуре транзистора?
Для точного подсчёта p-n переходов необходимо анализировать слоистую структуру полупроводника, обращая внимание на последовательность чередующихся областей с разной проводимостью (p и n). Каждый контакт между областью p и областью n образует один p-n переход. Для сложных устройств полезно использовать схемы и микроскопические изображения, чтобы точно выделить границы этих областей.
Влияет ли количество p-n переходов на параметры усиления транзистора?
Количество p-n переходов напрямую связано со структурой транзистора и его рабочими характеристиками. Например, в биполярных транзисторах два перехода обеспечивают усиление сигнала за счёт взаимодействия между эмиттером, базой и коллектором. Если в устройстве больше переходов, могут появляться дополнительные эффекты, влияющие на усиление, скорость переключения и токи утечки. Таким образом, число переходов определяет не только конструкцию, но и функциональные параметры.
Сколько p-n переходов содержит структура биполярного транзистора и почему именно столько?
Биполярный транзистор состоит из трёх областей: эмиттера, базы и коллектора. В его структуре обычно присутствует два p-n перехода — между эмиттером и базой, а также между базой и коллектором. Эти переходы обеспечивают управление током через транзистор. Первый переход (эмиттер-база) отвечает за инжекцию носителей заряда, а второй (база-коллектор) — за сбор носителей в коллекторе. Именно наличие двух таких переходов отличает биполярный транзистор от других типов полупроводниковых приборов.
