Сколько розеток на один автомат 16а

Выбор количества розеток на один автомат 16 ампер напрямую зависит от расчетной нагрузки, типа подключаемых приборов и условий эксплуатации цепи. Сам по себе автомат на 16А рассчитан на максимальную мощность до 3,5 кВт при стандартном напряжении 220 В. Однако это не означает, что к нему можно без ограничений подключать любое количество розеток.

Ключевым фактором является одновременная нагрузка. Например, если в розетках будут использоваться энергозатратные приборы – обогреватели, микроволновки, чайники – даже двух-трёх таких устройств достаточно, чтобы перегрузить линию. В то же время при подключении слаботочных зарядных устройств, ноутбуков или ламп освещения, число розеток может быть увеличено.

С точки зрения нормативов, на одну группу розеток, защищённую автоматом 16А, допустимо устанавливать до 5–7 розеток при условии, что предполагаемая суммарная нагрузка не превысит допустимых значений. В помещениях с повышенными требованиями – кухнях, мастерских, санузлах – число розеток на одну группу может быть сокращено до 3–4 в зависимости от типа оборудования.

Также необходимо учитывать сечение провода. Для автомата на 16А рекомендуется использовать медный кабель сечением не менее 2,5 мм². Это обеспечивает допустимый нагрев и снижает риск аварий. Нарушение этого требования может привести к перегреву кабеля, оплавлению изоляции и даже возгоранию.

Таким образом, количество розеток на один автомат 16А следует определять не по числу розеток как таковых, а по расчетной нагрузке, сечению кабеля и условиям эксплуатации. Грамотный подход позволяет обеспечить безопасную и эффективную работу электрической сети.

Какая мощность допустима при использовании автомата на 16 ампер

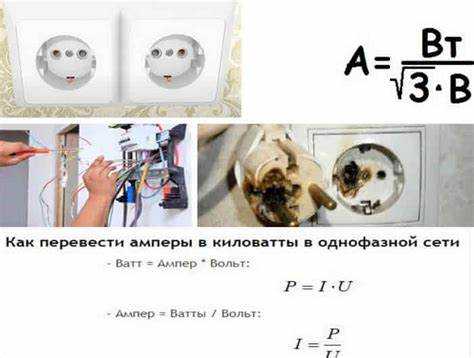

В однофазной сети 220 В предельно допустимая мощность для автомата на 16 А рассчитывается по формуле: P = I × U, где I – ток, U – напряжение. В данном случае: 16 А × 220 В = 3520 Вт. Это теоретически максимальная мощность подключаемых потребителей, при превышении которой автомат начнёт отключаться для предотвращения перегрева проводки и возгорания.

Однако фактически допустимая нагрузка должна быть ниже – не более 80% от номинала, чтобы избежать срабатывания автомата при длительной нагрузке. Это значение составляет около 2800 Вт. Превышение этого уровня может привести к ложным срабатываниям при длительной работе нескольких приборов одновременно.

Следует учитывать, что в цепи с розетками часто подключаются устройства с пусковыми токами (например, холодильники, пылесосы, микроволновые печи), которые кратковременно увеличивают потребление. Поэтому при планировании нагрузки необходимо оставлять запас мощности.

Также важно, чтобы сечение проводов соответствовало мощности. Для автомата на 16 А рекомендуется использовать медный кабель сечением не менее 2,5 мм². При меньшем сечении провод может перегреваться даже при нагрузке ниже номинала автомата.

Как рассчитать суммарную нагрузку на группу розеток

Чтобы определить допустимую суммарную нагрузку на розеточную группу, подключённую к автомату на 16 ампер, необходимо учитывать мощность всех потенциально подключаемых устройств и соответствие расчетной нагрузки допустимому току автомата.

Расчёт ведётся по формуле:

Мощность (Вт) = Ток (А) × Напряжение (В)

Для автомата 16А при стандартном напряжении 220 В это:

16 × 220 = 3520 Вт

Следовательно, суммарная мощность всех одновременно работающих устройств не должна превышать 3,5 кВт. При этом важно учитывать не номинальную, а фактическую нагрузку, возникающую в процессе эксплуатации.

• Электрочайник – около 2000 Вт
• Микроволновая печь – до 1500 Вт
• Холодильник – 150–400 Вт (циклическая нагрузка)
• Компьютер – 300–600 Вт

Если, например, в группе подключены чайник и микроволновка одновременно, общая нагрузка может превысить 3 кВт, что создаёт риск срабатывания автомата.

1. Составьте список всех устройств, которые могут работать одновременно.
2. Уточните их мощность по паспорту или маркировке.
3. Сложите значения и убедитесь, что итоговая мощность не превышает 3500 Вт.

Также следует учитывать пусковые токи приборов с компрессорами или двигателями – они кратковременно могут превышать номинальные значения в 2–3 раза. Если таких устройств несколько, оставляйте запас 20–30% от предельной нагрузки автомата.

При подключении нескольких розеток к одному автомату рекомендуется группировать их по предполагаемой нагрузке. Низкомощные устройства допустимо объединять, тогда как мощные приборы (обогреватели, стиральные машины) лучше подключать на отдельную линию с собственным автоматом.

Влияние типов электроприборов на выбор количества розеток

При расчёте количества розеток на один автомат 16А критически важно учитывать не их количество, а суммарную нагрузку, создаваемую подключёнными к ним приборами. Типы устройств, которые планируется использовать, напрямую влияют на допустимую плотность розеток в одной группе.

Бытовые приборы высокой мощности – электрочайники (1,5–2,2 кВт), микроволновые печи (0,8–1,5 кВт), утюги (1,8–2,4 кВт), электродуховки (2–3,5 кВт) – способны практически полностью занять допустимую нагрузку по току для автомата 16А (до 3,5 кВт при 220 В). Если такие устройства планируется подключать одновременно, каждое должно обслуживаться отдельной розеточной группой или даже отдельным автоматом.

Маломощные приборы – телевизоры (0,1–0,2 кВт), ноутбуки (до 0,1 кВт), зарядные устройства (менее 0,05 кВт) – создают минимальную нагрузку. В помещениях, где используются только такие устройства (например, спальни, гостиные), можно устанавливать до 8–10 розеток на одну линию, при условии, что не предполагается одновременное подключение мощных нагрузок.

Особое внимание следует уделять помещениям с переменным профилем нагрузки: кухне, гаражу, мастерской. Например, наличие холодильника (0,1–0,3 кВт) в сочетании с микроволновкой и электрочайником может превысить 3 кВт при одновременном использовании. В таких случаях допустимо не более 3–4 розеток на автомат 16А с чётким разделением по зонам и назначению.

При проектировании групп розеток важно учитывать режим работы устройств. Постоянно работающая техника (например, насосы или обогреватели) должна подключаться отдельно. В противном случае кратковременное включение дополнительного прибора может привести к перегрузке линии и срабатыванию автомата.

Итоговая схема подключения должна основываться на реальной мощности и вероятности одновременного включения оборудования. Расчёт делается не по количеству розеток, а по нагрузке, которую они способны обеспечить, с обязательным запасом не менее 20% от номинала автомата.

Можно ли подключать розетки с разной мощностью к одному автомату

Подключение розеток с разной мощностью к одному автомату на 16А допустимо, но требует точного расчёта суммарной нагрузки. Автомат 16А рассчитан на максимальную продолжительную мощность около 3,5 кВт (при напряжении 220 В). Если общая мощность подключённых устройств превышает этот предел, автомат будет отключаться для предотвращения перегрева проводки и возгорания.

Ключевым критерием является не номинал самих розеток, а характеристики устройств, которые в них подключаются. Например, к одной группе розеток могут быть подключены как ноутбуки (мощность до 100 Вт), так и микроволновки (800–1200 Вт), утюги (2000–2400 Вт) или электрочайники (1500–2200 Вт). Комбинация нескольких мощных приборов одновременно может привести к перегрузке.

При планировании необходимо учитывать вероятностный коэффициент одновременности включения устройств. Для бытовых условий его можно принять в пределах 0,6–0,8. То есть при суммарной мощности всех потенциально подключаемых приборов 5000 Вт, с учётом коэффициента одновременности 0,7, реальная расчетная нагрузка составит около 3500 Вт, что уже граничит с возможностями автомата 16А.

Допустимо использовать розетки с разной мощностью в одной группе, если обеспечен контроль за нагрузкой. В помещениях, где регулярно используется энергоёмкое оборудование, лучше предусматривать отдельные линии с автоматами соответствующего номинала. Также важно использовать провод сечением не менее 2,5 мм² для группы розеток под автомат 16А.

В итоге, подключение розеток с разной мощностью к одному автомату возможно, но требует технически грамотного подхода, чтобы исключить риск перегрузки и обеспечить безопасную эксплуатацию сети.

Нормы ПУЭ и СП по количеству розеток на один автомат

Согласно ПУЭ (Правила устройства электроустановок), группа розеток в жилом помещении должна подключаться к автомату с номиналом не выше 16А. Это ограничение связано с допустимой длительной нагрузкой на проводку, рассчитанную на сечение 2,5 мм², и предотвращением перегрузки линии.

Пункт 7.1.22 ПУЭ гласит, что на одну розеточную группу допускается подключение до 20 розеток в жилых и общественных зданиях. Однако это предельное значение, которое применяется только при равномерной и маломощной нагрузке. В реальных условиях, особенно при наличии бытовой техники с высокой потребляемой мощностью, рекомендуется ограничиться 5–7 розетками на группу.

Свод правил СП 31.110.2003 указывает, что в квартире розеточные группы должны быть распределены по помещениям, и при проектировании следует учитывать тип нагрузки. Например, кухня требует отдельной группы розеток, поскольку на ней часто используется мощная техника (чайники, микроволновки, посудомоечные машины).

СП также рекомендует не превышать расчетную мощность линии, подключённой к автомату 16А, которая составляет 3,5 кВт. При подключении нескольких розеток необходимо учитывать не их количество, а суммарную мощность всех одновременно работающих потребителей. Если этот параметр близок к 3,5 кВт, количество розеток следует уменьшить или распределить их на несколько автоматов.

Таким образом, при проектировании электросети важно не только соблюдать количественные нормы ПУЭ и СП, но и учитывать фактическую нагрузку, характер помещений и сценарии использования розеток. Это снижает риск перегрева проводки и преждевременного срабатывания автомата.

Какие риски возникают при превышении допустимого количества розеток

Подключение к одному автомату 16А большего числа розеток, чем рекомендовано, ведёт к нескольким серьёзным опасностям:

• Перегрузка цепи: автомат рассчитан на максимальный ток 16 ампер. При превышении суммарной нагрузки происходит перегрев проводки, что может привести к деформации изоляции и короткому замыканию.
• Срабатывание автомата: при превышении тока защиты автомат будет регулярно отключаться, что вызовет перебои в работе подключённых устройств и может повредить чувствительную электронику.
• Пожарная опасность: нагрев проводов и контактов из-за чрезмерной нагрузки увеличивает риск возгорания, особенно при использовании проводки с недостаточным сечением.
• Ухудшение качества электропитания: низкое напряжение и нестабильность питания приводят к сбоям работы бытовой техники и сокращают её срок службы.
• Повышенный износ оборудования: частые перегрузки сокращают срок службы автоматов, розеток и подключённых приборов, увеличивая расходы на ремонт и замену.

Для минимизации рисков необходимо придерживаться следующих рекомендаций:

1. Определить максимально допустимую нагрузку на автомат 16А – это около 3,5 кВт (при 220 В).
2. Расчёт нагрузки должен учитывать суммарную мощность всех приборов, подключаемых к группе розеток.
3. Не превышать количество розеток, исходя из предполагаемого максимума потребляемой мощности.
4. Использовать проводку с подходящим сечением, соответствующим токовой нагрузке.
5. При необходимости увеличить количество розеток – установить дополнительный автомат с отдельной линией.

Нарушение этих правил увеличивает вероятность аварий и снижает безопасность электросети в целом.

Практические примеры расчёта розеточной группы на 16А

Автомат на 16 А рассчитан на максимальную нагрузку около 3,5 кВт (220 В × 16 А ≈ 3520 Вт). Для расчёта розеточной группы необходимо суммировать максимальную потребляемую мощность подключаемых приборов.

Пример 1. Кухня с электрическим чайником (2 кВт), микроволновкой (1,2 кВт) и холодильником (0,15 кВт). Суммарная нагрузка: 2 + 1,2 + 0,15 = 3,35 кВт. Такая группа может быть подключена к одному автомату 16 А без риска перегрузки.

Пример 2. Гостиная с телевизором (0,2 кВт), компьютером (0,4 кВт), зарядными устройствами (0,1 кВт суммарно) и настольной лампой (0,06 кВт). Общая нагрузка около 0,76 кВт, что значительно ниже предела автомата. Можно добавить дополнительные розетки для мелких приборов.

Пример 3. Рабочее место с электроинструментом (дрель 0,8 кВт), ноутбуком (0,1 кВт) и лампой (0,05 кВт). Общая нагрузка – 0,95 кВт. Рекомендуется ограничить количество розеток до 4-5, чтобы избежать одновременной работы нескольких мощных приборов.

При расчёте необходимо учитывать пусковые токи, особенно у моторов и компрессоров. Для бытовых приборов пусковой ток может превышать номинальный в 2-3 раза, что требует резерв по мощности и применения автомата с запасом по характеристике.

Если суммарная мощность потенциальных нагрузок превышает 3,5 кВт, следует разделить розетки на несколько групп с отдельными автоматами. Перегрузка автомата приводит к частым срабатываниям и возможному повреждению проводки.

При планировании розеточной группы важно учитывать не только номинальную мощность приборов, но и характер их использования – непрерывный или кратковременный режим работы, что влияет на выбор количества розеток и автоматов.

Вопрос-ответ:

Сколько розеток обычно можно подключить к одному автомату на 16 ампер в жилом помещении?

Количество розеток зависит от суммарной нагрузки подключаемых приборов, но в стандартных условиях на автомат 16 А рекомендуется подключать не более 8–10 розеток. Это связано с тем, что автоматический выключатель рассчитан на максимальный ток нагрузки около 3,5 кВт, а каждая розетка при эксплуатации обычно не должна превышать около 1,5–2 кВт. Если суммарная нагрузка будет выше, автомат может сработать на отключение, или возникнет риск перегрева проводки.

Можно ли подключать к одному автомату розетки с приборами разной мощности?

Да, можно. Главное — суммарная нагрузка не должна превышать номинал автомата и параметры проводки. Важно учитывать, что если в одной группе розеток будут одновременно включены приборы с большой мощностью, например, чайник, микроволновка и пылесос, это может привести к перегрузке. Для розеток с высокими нагрузками лучше выделять отдельные линии с соответствующими автоматами и кабелями.

Как рассчитать нагрузку на розеточную группу с автоматом 16 А, чтобы не превышать допустимые значения?

Для расчёта суммарной нагрузки нужно сложить мощности всех приборов, которые могут работать одновременно в одной группе розеток. Мощность приборов указывается в ваттах (Вт) или киловаттах (кВт). Максимальная нагрузка для автомата 16 А при напряжении 220 В составляет примерно 3,5 кВт (16 А × 220 В = 3520 Вт). Чтобы избежать перегрузки, рекомендуется учитывать запас — не использовать розеточную группу на максимуме, а планировать нагрузку примерно до 80% от номинала автомата, то есть около 2800 Вт.

Какие последствия могут быть при подключении слишком большого количества розеток к одному автомату 16 А?

При превышении допустимой нагрузки автомат может срабатывать слишком часто, что вызовет неудобства и приведёт к износу оборудования. Более серьёзная проблема — перегрев проводки и соединений, который может стать причиной возгорания. Также возможен постоянный перегрев автомата, что снижает его срок службы и может привести к отказу защитных функций. Чтобы избежать подобных ситуаций, важно соблюдать нормы и правильно рассчитывать нагрузку.

Можно ли использовать автомат 16 А для розеточной группы с кабелем сечением 1,5 мм²?

Для розеточных линий обычно рекомендуют использовать кабель сечением 2,5 мм² при автомате 16 А, так как 1,5 мм² рассчитан примерно на ток до 10–13 А. Если поставить автомат на 16 А с проводом 1,5 мм², это создаёт риск перегрева кабеля и пожара. В некоторых случаях, если линия короткая и нагрузка низкая, 1,5 мм² может быть допустим, но это исключение и требует точного расчёта и согласования с электриком.
