Правильный выбор трубы для системы водяного теплого пола напрямую влияет на равномерность нагрева, срок службы и надежность всей конструкции. При монтаже чаще всего используют трубы из сшитого полиэтилена (PEX), металлопластика (PEX-AL-PEX) и полиэтилена повышенной термостойкости (PE-RT). Каждая разновидность имеет отличительные свойства, которые необходимо учитывать при проектировании системы.
Трубы PEX обладают высокой термостойкостью (до 95 °C) и устойчивы к внутреннему давлению до 6 бар. Благодаря эффекту памяти формы они выдерживают многократные циклы нагрева и охлаждения без деформации. При этом тип сшивки (a, b, c) напрямую влияет на химическую и термическую стабильность трубы, а значит, и на срок её эксплуатации.
Металлопластиковые трубы сочетают прочность алюминиевого слоя и гибкость полиэтилена. Их ключевое преимущество – минимальное линейное расширение (до 0,025 мм/м·К), что снижает риск деформаций при перепадах температуры. Эти трубы удобны в укладке и сохраняют форму после изгиба, что ускоряет монтаж и снижает количество креплений.

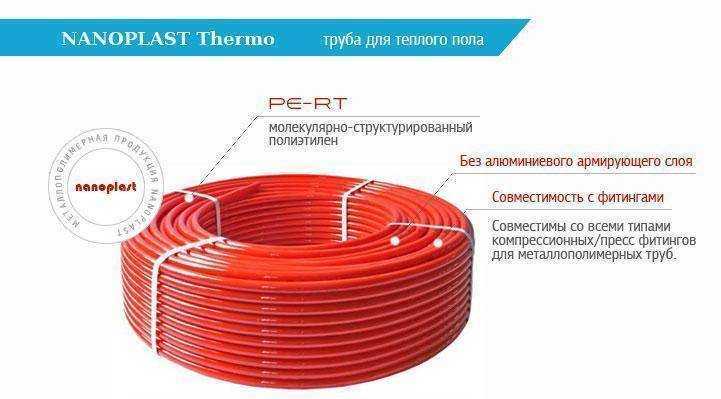

Трубы PE-RT отличаются высокой эластичностью и устойчивостью к образованию трещин под напряжением. Они применяются в системах с невысокими температурными нагрузками (до 70 °C в рабочем режиме) и подходят для многоконтурных конструкций с плотной укладкой. Несмотря на меньшую термостойкость по сравнению с PEX, они имеют хорошую ремонтопригодность и более доступную цену.
При выборе трубы для теплого пола важно учитывать параметры теплоносителя, способ укладки, радиус изгиба и совместимость с фитингами. Для систем с высоким температурным режимом предпочтение отдают PEX или металлопластиковым трубам. В малонагруженных зонах с постоянной температурой можно использовать PE-RT, особенно в проектах с ограниченным бюджетом.
Какие материалы труб применяются в системах теплого пола
В системах теплого пола применяются трубы из полиэтилена (PEX), сшитого полиэтилена (PE-Xa, PE-Xb, PE-Xc), металлопластика (PEX-AL-PEX) и полибутена (PB). Также используются трубы из сшитого полиэтилена с кислородным барьером EVOH и гофрированные трубы из нержавеющей стали, но значительно реже.
Трубы PEX (особенно PEX-a) обладают высокой термостойкостью (до +95 °C) и устойчивостью к коррозии. Они гибкие, не трескаются при изгибе и выдерживают значительные перепады давления. PE-Xa предпочтительнее других типов сшивки благодаря равномерной структуре и высокой эластичности. Однако такие трубы чувствительны к ультрафиолету и требуют защиты от прямого солнечного света при хранении и монтаже.
Металлопластиковые трубы (PEX-AL-PEX) состоят из двух слоёв полиэтилена и алюминиевой прослойки. Они хорошо держат форму, менее подвержены линейному расширению и практически исключают диффузию кислорода, что снижает риск коррозии металлических элементов системы. Однако при низком качестве клеевого слоя возможны расслоения при длительной эксплуатации.
Полибутилен (PB) – эластичный материал с хорошей устойчивостью к высоким температурам и давлению, но на практике применяется редко из-за высокой стоимости и ограниченного выбора производителей. В условиях нестабильного водоснабжения или агрессивной среды его долговечность снижается.
Нержавеющая гофрированная труба используется преимущественно при нестандартной прокладке трасс или в промышленных объектах. Она прочна, но дорога, сложнее в монтаже и требует использования специальных фитингов с уплотнением.
Для большинства бытовых систем теплого пола оптимальными считаются трубы PE-Xa или металлопластик. При выборе материала важно учитывать особенности объекта, тип отопления, схему укладки и совместимость с оборудованием.
Чем отличаются металлопластиковые и полиэтиленовые трубы

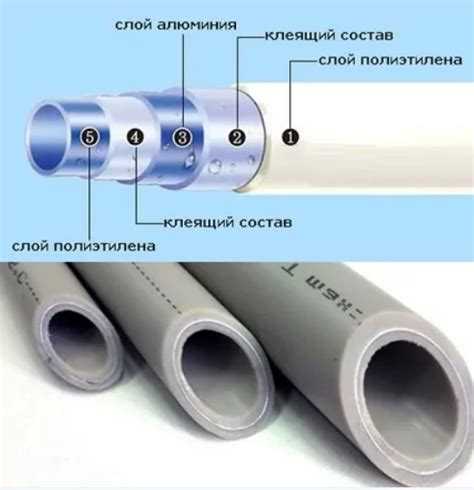

Металлопластиковые трубы состоят из нескольких слоёв: внутренний и внешний выполнены из сшитого полиэтилена (PEX), между которыми расположен алюминиевый слой. Такая структура придаёт трубе жёсткость и форму, что упрощает монтаж – труба сохраняет заданное положение без дополнительных креплений. Минимальный радиус изгиба у этих труб – около 5 диаметров, что позволяет прокладывать их в сложных контурах.

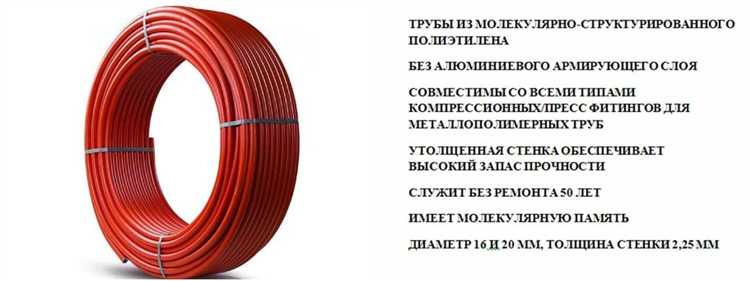

Полиэтиленовые трубы (в основном PEX-a, PEX-b и PERT) однородны по материалу, лишены алюминиевой прослойки и более эластичны. Это даёт преимущество при укладке на больших площадях с множеством изгибов, но требует чаще использовать фиксаторы или армирующую сетку. Для теплого пола чаще применяются трубы диаметром 16 или 20 мм, с толщиной стенки 2,0–2,2 мм.
По тепловому расширению полиэтилен уступает металлопласту: при нагреве он удлиняется сильнее, что может привести к подвижкам в стяжке. Поэтому при использовании PEX-труб необходимо строго соблюдать шаг укладки и температурные ограничения, особенно при бетонной заливке.
Металлопластик показывает меньшую кислородопроницаемость благодаря алюминиевому слою, что снижает риск коррозии металлических элементов системы. У полиэтиленовых труб защиту от кислорода обеспечивает наружный EVOH-слой, который подвержен повреждению при неаккуратной укладке.
Для систем с постоянной температурой до 70 °C обе разновидности подходят, однако при нестабильных нагрузках и температурных перепадах металлопластик показывает лучшую форму стабильность. Полиэтилен выигрывает по долговечности при соблюдении рабочих условий: срок службы может превышать 50 лет при температуре до 60 °C и давлении до 6 бар.
Если требуется надёжность формы и минимальная деформация при нагреве – предпочтительнее металлопластик. Если важна гибкость и устойчивость к гидроударам – лучше выбрать сшитый полиэтилен PEX-a.
Как диаметр трубы влияет на теплоотдачу и укладку
Диаметр трубы напрямую влияет на интенсивность теплоотдачи, гидравлическое сопротивление и шаг укладки. В системах водяного теплого пола чаще всего применяются трубы диаметром 16, 17 и 20 мм.
Трубы диаметром 16 мм обеспечивают достаточную теплоотдачу при шаге укладки до 150 мм, но чувствительны к потерям давления на длинных контурах. Их используют при укладке контуров длиной до 80–90 м. Такой диаметр удобен в монтаже, особенно при высокой плотности укладки и в помещениях со сложной геометрией.
20 мм применяют при необходимости увеличения длины контура до 120 м и при снижении гидравлического сопротивления. Это актуально в зданиях с одним коллектором на большую площадь. Однако из-за большего радиуса изгиба увеличивается минимальный шаг укладки – не менее 200 мм, что снижает равномерность обогрева.
При одинаковом материале трубы увеличение диаметра снижает тепловое сопротивление стенки, что улучшает теплопередачу, но только при соответствующем шаге укладки. Например, при шаге 300 мм разница в теплоотдаче между трубой 16 мм и 20 мм становится незначительной.
Выбор диаметра должен учитывать: требуемую тепловую мощность, длину контуров, особенности помещения и давление в системе. При стандартной укладке в жилых помещениях чаще выбирают трубы 16–17 мм как оптимальный компромисс между теплоотдачей, гибкостью и возможностью плотной укладки.

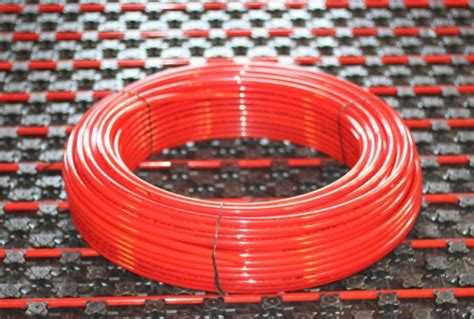

Какая труба выдерживает высокие температуры и давление
- PE-Xa и PE-Xc – сшитый полиэтилен выдерживает температуры до +95 °C при давлении 6–10 бар. Устойчив к термоциклам, не деформируется при кратковременном перегреве до +110 °C. PE-Xa отличается большей эластичностью, что облегчает монтаж в сложных зонах.
- PE-RT тип II – термостойкий полиэтилен с рабочим пределом до +90 °C и давлением до 8 бар. Более гибкий, чем PE-X, допускает укладку без фитинговых соединений на поворотах.
- PEX-AL-PEX – металлопластиковая труба с алюминиевым слоем, армирующим конструкцию. Максимальная температура – до +95 °C, давление – до 10 бар. Устойчив к диффузии кислорода, минимальные линейные расширения.
- Медные трубы – выдерживают давление выше 10 бар и температуру до +120 °C. Применяются в системах с повышенными требованиями к прочности и долговечности. Недостаток – высокая стоимость и сложность монтажа.
Для стандартных условий эксплуатации теплого пола (температура до +55 °C, давление до 4–6 бар) применение труб PE-X и PEX-AL-PEX является оптимальным решением с точки зрения ресурса, стабильности геометрии и термической стойкости. При проектировании на повышенные нагрузки следует исключить применение обычного полиэтилена (PE) и полипропилена (PPR), так как они теряют прочность при длительном нагреве свыше +70 °C.
На что влияет кислородонепроницаемый слой в трубе
Кислородонепроницаемый слой предотвращает поступление кислорода из воздуха в систему отопления, что критично для предотвращения коррозии металлических компонентов. При отсутствии такого барьера повышается риск разрушения металлических коллекторов, фитингов и насосов за счет окислительных процессов.
Водяные теплые полы работают при температурах 35–55 °C, что увеличивает скорость диффузии кислорода через обычные трубы без барьера. Например, трубы без кислородонепроницаемого слоя могут пропускать до 0,3 мг кислорода на литр теплоносителя в сутки, что существенно сокращает срок службы оборудования.
Использование труб с кислородонепроницаемым слоем, например, из этиленвинилалкоголя (EVOH) или алюминиевой фольги, снижает проникновение кислорода до 0,005–0,01 мг/л в сутки. Это уменьшает образование ржавчины и отложений, сохраняя стабильность гидравлической системы и поддерживая теплообмен на необходимом уровне.
Рекомендуется выбирать трубы с кислородным барьером для теплых полов в закрытых системах отопления с металлическими элементами, чтобы минимизировать расходы на ремонт и профилактику. Такой слой гарантирует долговечность и надежность системы при интенсивной эксплуатации.
Какие трубы проще монтировать и обслуживать в быту
Для теплого пола оптимальны полиэтиленовые трубы с кислородонепроницаемым слоем и металлопластиковые трубы. Полиэтиленовые трубы PEX обладают высокой гибкостью, что позволяет легко обходить углы без применения большого количества фитингов. Это упрощает монтаж и снижает риск протечек в местах соединений.
Металлопластиковые трубы жестче, но благодаря слою алюминия сохраняют форму и легко фиксируются в монтажных системах. Их монтаж требует применения пресс-фитингов или компрессионных соединений, которые обеспечивают надежность и простоту демонтажа при необходимости ремонта.
Трубы из сшитого полиэтилена (PEX) выдерживают высокие температуры и давление, что снижает вероятность деформаций и повреждений в эксплуатации. Они не нуждаются в частом обслуживании, а при повреждениях ремонт возможен точечным заменой поврежденного участка.
Металлопластиковые трубы требуют минимального обслуживания, но при неправильном монтаже возможны протечки на соединениях. В бытовых условиях монтаж металлопластиковых труб удобен за счет стандартных соединительных элементов и возможности быстрого демонтажа.
Трубы из обычного полиэтилена без армирования менее удобны в монтаже для теплого пола из-за склонности к деформации под нагрузкой и температурой. Они требуют более тщательной фиксации и часто используются с дополнительными крепежными элементами.
Вопрос-ответ:
Какие виды труб чаще всего используют для теплого пола и чем они отличаются?
Для теплого пола обычно применяют металлопластиковые, сшитые полиэтиленовые (PEX) и полипропиленовые трубы. Металлопластиковые обладают стабильностью формы благодаря алюминиевому слою, устойчивы к высоким температурам и давлениям. PEX-трубы гибкие, имеют хорошую стойкость к температурным перепадам и коррозии. Полипропиленовые трубы менее гибкие и чаще требуют дополнительных креплений, но отличаются долговечностью и доступной ценой.
Какой диаметр трубы выбрать для теплого пола, чтобы обеспечить комфортное отопление?
Оптимальный диаметр трубы обычно находится в диапазоне 16-20 мм. Трубы диаметром 16 мм обеспечивают хорошую теплоотдачу и удобны в монтаже при стандартных нагрузках. Если система большая или требует увеличенного теплообмена, можно рассмотреть трубы 20 мм. Более толстые трубы сложнее укладывать и могут замедлять прогрев пола, а слишком тонкие не выдерживают нужный поток и давление.
Как влияет наличие кислородонепроницаемого слоя в трубе на срок службы системы теплого пола?
Кислородонепроницаемый слой препятствует проникновению кислорода внутрь трубопровода, что снижает риск коррозии металлических элементов системы — коллектора, насосов и радиаторов. Это значительно увеличивает срок службы оборудования и снижает необходимость ремонта. В системах без такого слоя может появляться ржавчина и отложения, что ведет к снижению производительности и выходу из строя отдельных компонентов.
Какие трубы проще монтировать и обслуживать в бытовых условиях?
Металлопластиковые трубы наиболее удобны в монтаже благодаря жесткому алюминиевому слою, который сохраняет форму, и возможности использовать пресс-фитинги без сложных инструментов. Сшитый полиэтилен требует специальных гофротрубок и фитингов, монтаж которых занимает больше времени. Полипропиленовые трубы часто нуждаются в пайке, что требует навыков и оборудования, поэтому для бытового использования они менее предпочтительны.
Какая труба лучше выдерживает высокое давление и температуру в системе теплого пола?
Сшитый полиэтилен (PEX) с кислородонепроницаемым слоем считается наиболее устойчивым к высоким температурам (до 95–100°C) и давлениям (до 10–12 бар). Металлопластиковые трубы тоже надежны, но их максимальная рабочая температура обычно чуть ниже, около 90°C. Полипропиленовые трубы выдерживают температуру до 70–80°C, поэтому их чаще используют для менее нагруженных систем.
Какие параметры трубы влияют на долговечность и безопасность системы теплого пола?
Долговечность и безопасность теплого пола зависят от прочности материала трубы, устойчивости к высоким температурам и давлению, а также от наличия кислородонепроницаемого слоя. Трубы из сшитого полиэтилена (PEX) и металлопластиковые изделия выдерживают значительные нагрузки и минимизируют риск коррозии. Кислородонепроницаемый слой предотвращает попадание кислорода в систему, что уменьшает образование ржавчины и продлевает срок службы. Также важны точность диаметра и качество соединений — они обеспечивают стабильную циркуляцию теплоносителя и исключают протечки.
