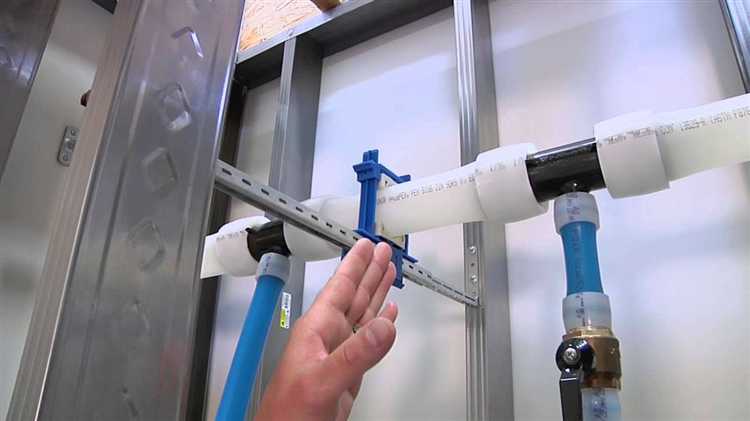

Сшитый полиэтилен (ПЭ-X) применяется в системах водоснабжения благодаря высокой термостойкости, устойчивости к гидроударам и длительному сроку службы. При монтаже таких труб важно учитывать совместимость соединительных элементов с типом материала и соблюдение технологии обжима или запрессовки, в зависимости от выбранного способа крепления.
Для внутренних систем холодного и горячего водоснабжения чаще всего используют трубы ПЭ-Xa или ПЭ-Xb диаметром от 16 до 32 мм. Наиболее надёжные методы соединения – пресс-фитинги из латуни или нержавеющей стали, обжимаемые специализированными клещами. Они обеспечивают герметичность без использования уплотнительных материалов и допускаются к скрытой установке в стены и стяжки.
Альтернативой являются компрессионные фитинги, подходящие для временных или доступных участков трубопровода. Их можно монтировать без специнструмента, но соединения требуют периодической проверки на герметичность и не рекомендуются для скрытого монтажа. Также существует технология надвижных гильз, обеспечивающая механически прочный узел без резьбы и пайки, но требующая точного соблюдения температурного режима при монтаже.
При выборе способа соединения важно учитывать давление в системе, наличие температурных расширений, возможность ревизии узлов и условия эксплуатации. Неправильно подобранный тип фитинга или нарушение технологии монтажа могут привести к утечкам или деформации трубы, особенно при работе с горячей водой.

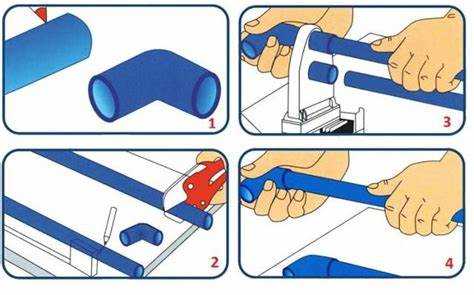

Какой инструмент нужен для соединения труб ПЭ-X
Для работы с трубами из сшитого полиэтилена ПЭ-X используется ограниченный, но специализированный набор инструментов, зависящий от выбранной технологии соединения. Наиболее распространённые способы – обжимные (пресс-фитинги) и компрессионные (разборные фитинги).
Для обжимного соединения необходим пресс-инструмент с соответствующим профилем губок (например, TH, U, H или RF). Для диаметров 16–32 мм подходят ручные механические прессы, для труб от 40 мм – гидравлические или аккумуляторные модели. Важно, чтобы пресс соответствовал стандартам производителя фитингов, иначе соединение будет ненадёжным.
Для компрессионного соединения нужен только гаечный ключ подходящего размера. Дополнительно может потребоваться пластиковая втулка для калибровки трубы и развёртка для снятия фаски, особенно при использовании фитингов с уплотнительными кольцами.
Также требуется труборез для ПЭ-X – с прямым, чистым резом. Применение ножовки, особенно без зачистки, может привести к деформации края и нарушению герметичности.
При использовании надвижных гильз (например, системы Uponor) необходим расширитель с комплектом насадок под каждый диаметр трубы. Расширение выполняется в несколько шагов, строго по инструкции производителя.
Вне зависимости от метода соединения обязательна проверка качества обжима или затяжки и визуальный контроль соответствия глубины ввода трубы в фитинг.

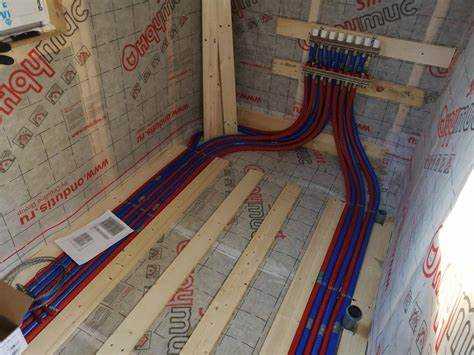

Подготовка труб ПЭ-X перед соединением
Перед выполнением соединения труб из сшитого полиэтилена (ПЭ-X) необходимо тщательно подготовить материалы и инструменты. Нарушение этого этапа может привести к утечкам и снижению долговечности соединения.
Основные этапы подготовки труб ПЭ-X:
- Обрезка трубы: Используется специальный труборез для ПЭ-X. Линия среза должна быть строго перпендикулярной оси трубы. Ножовка или другие неподходящие инструменты не допускаются – они создают заусенцы и неровности.
- Удаление заусенцев и фаска: После резки поверхность торца очищается. Если применяются пресс-фитинги, фаска не снимается. При использовании надвижных гильз требуется легкое снятие фаски наружной кромки (около 1 мм под углом 30–45°), чтобы избежать повреждения уплотнительного кольца.
- Проверка на овальность: После хранения в бухтах труба может быть деформирована. Овальность устраняется калибратором, который восстанавливает форму и облегчает надевание фитинга.
- Очистка от загрязнений: Торец и наружная часть трубы очищаются от пыли, влаги и масла. Используются сухие салфетки или ветошь без ворса. Важно исключить наличие посторонних включений в зоне соединения.
- Контроль длины вставки: Для каждого типа фитинга предусмотрена конкретная глубина посадки трубы. Перед соединением рекомендуется нанести на трубу метку, ограничивающую глубину вставки, чтобы исключить недоввод.
Все подготовительные действия выполняются непосредственно перед монтажом, особенно в условиях повышенной запылённости или влажности. Повторное использование ранее подготовленных торцов без дополнительной очистки не допускается.
Монтаж соединений с обжимными фитингами
Перед началом монтажа необходимо убедиться, что трубы ПЭ-X отрезаны строго перпендикулярно и не имеют заусенцев. Для этого используется труборез, обеспечивающий чистый и ровный срез. Поверхность трубы в месте установки должна быть сухой и чистой.
На трубу надевается накидная гайка и обжимное кольцо. Кольцо располагается на расстоянии 1–2 мм от края трубы. Далее труба вставляется до упора в корпус фитинга. Важно не повредить уплотнительные элементы внутри фитинга при вставке.
После вставки трубы накидная гайка затягивается вручную, затем – гаечным ключом. Усилие затяжки должно быть достаточным для герметичности, но без чрезмерного давления, чтобы не деформировать трубу. Обычно используется два ключа: один для удержания корпуса фитинга, второй – для затяжки гайки.
После сборки выполняется опрессовка соединения водой под рабочим давлением. При отсутствии протечек соединение считается готовым к эксплуатации. Повторная затяжка недопустима – это может нарушить герметичность.
Обжимные фитинги не требуют специального инструмента и подходят для участков, где возможен демонтаж. Однако в скрытых зонах (в стене или стяжке) их применять не рекомендуется из-за риска утечки при ослаблении обжима со временем.

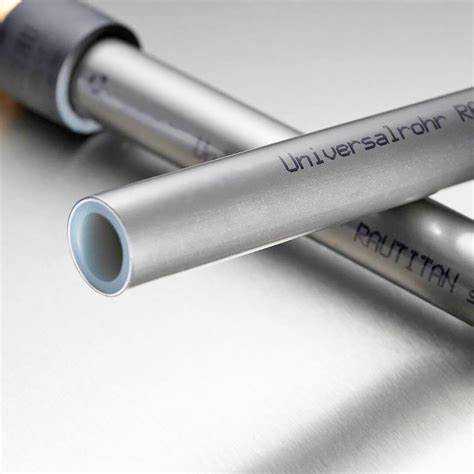

Установка соединений с пресс-фитингами
Труба вставляется в гильзу фитинга до упора. Контроль глубины обеспечивается визуальной меткой на корпусе. Недопустимы перекосы и неполное вхождение трубы, так как это приводит к утечкам.
Для запрессовки используется пресс-инструмент с соответствующей насадкой (в зависимости от системы – TH, U, H или другие профили). Насадка должна полностью охватывать гильзу фитинга, исключая смещения. Запрессовка выполняется одним циклом до автоматической остановки инструмента. Повторная запрессовка не допускается.
После установки следует проверить соединение визуально: обжим должен быть равномерным по всей окружности, без деформаций корпуса. Запрещено проворачивать или изгибать соединение после прессовки – это может нарушить герметичность.
Смонтированную линию можно опрессовывать водой или воздухом, но только после полного завершения всех соединений. При выявлении течи запрещено производить повторную обжатку – соединение демонтируется и устанавливается новое.
Соединение труб ПЭ-X с металлическими элементами
Для подключения труб из сшитого полиэтилена к металлической арматуре, коллекторам, кранам и другим узлам применяются переходные фитинги с латунными или бронзовыми вставками. Наиболее распространены пресс-фитинги и обжимные соединения с наружной или внутренней резьбой.
Перед соединением необходимо обеспечить строгое соответствие диаметра и типа резьбы металлической части. При использовании обжимных фитингов рекомендуется устанавливать пластиковые или металлические вставки внутрь трубы для предотвращения деформации при затяжке.
Резьбовые соединения требуют применения уплотнительных материалов. Для латунных деталей применяют лен с пастой или фум-ленту, избегая чрезмерного наматывания, чтобы не повредить резьбу при затягивании. В системах с горячей водой предпочтительнее использовать лен, так как он устойчив к температурным расширениям.
Нельзя допускать прямого контакта алюминиевых деталей с латунью или медью – это вызывает электрохимическую коррозию. Если соединение с такими металлами неизбежно, используют диэлектрические прокладки или специальные переходники с разделительными кольцами.
После сборки соединение проверяют на герметичность путем подачи давления, превышающего рабочее на 1,5 раза. Важно убедиться в отсутствии протечек до ввода системы в эксплуатацию.

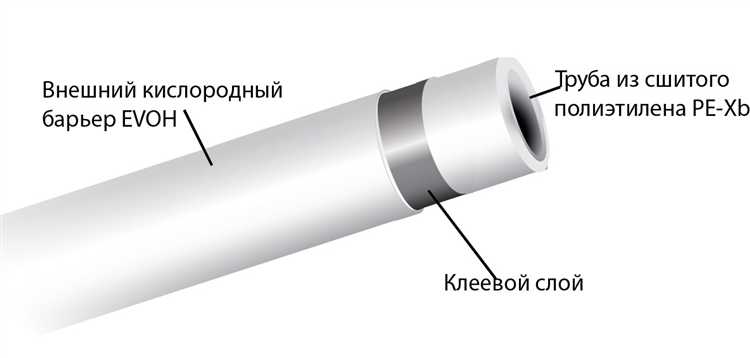

Ошибки при соединении труб ПЭ-X и как их избежать
Неправильная обрезка труб приводит к неровным торцам и затрудняет плотное соединение с фитингами. Резать нужно острым инструментом строго перпендикулярно оси трубы, без заусенцев и зазубрин.
Отсутствие правильной зачистки и удаления фаски вызывает повреждение уплотнительных колец и протечки. После резки необходимо снять фаску и очистить внутреннюю и внешнюю поверхности от грязи и плёнки.
Использование неподходящих фитингов снижает герметичность и сокращает срок службы системы. Применяйте только сертифицированные фитинги, совместимые с ПЭ-X по диаметру и типу соединения.
Перегрев или недостаточный нагрев при монтаже пресс-фитингов ведёт к деформации трубы или слабому соединению. Следуйте рекомендациям производителя по времени и температуре нагрева инструмента.
Недостаточное или чрезмерное усилие при обжиме фитингов может вызвать повреждения трубы или неплотность соединения. Используйте калиброванные инструменты и контролируйте усилие согласно инструкции.
Игнорирование подготовительного этапа – замер температуры и осмотр деталей – увеличивает риск ошибок. Перед монтажом проверяйте состояние труб и фитингов, обеспечьте стабильную температуру окружающей среды.
Несоблюдение минимальных радиусов изгиба трубы при прокладке вызывает напряжения в соединениях и их преждевременный износ. Соблюдайте нормативные радиусы, указанные в технической документации на ПЭ-X.
Проверка герметичности соединений после монтажа
После завершения соединения труб из сшитого полиэтилена обязательна проверка на герметичность. Для этого систему заполняют водой и поднимают давление до 1,5–2 раза выше рабочего значения, но не менее 6 бар. Давление поддерживают в течение 30 минут без снижения.
Если давление падает, необходимо выявить место утечки с помощью визуального осмотра и звукового контроля. Особое внимание уделяют местам соединений: фитингам, пресс-фитингам, обжимным узлам. Для выявления мелких протечек используют мыльный раствор или специальные индикаторы утечек.
При отсутствии утечек проводят повторный тест под рабочим давлением с выдержкой не менее 2 часов. Резкое повышение температуры воды в системе во время испытания недопустимо, так как это влияет на расширение труб и может исказить результаты.
Все дефектные соединения подлежат повторной сборке или замене компонентов. После успешной проверки давление сбрасывают медленно, чтобы избежать гидроударов.
В холодное время года проверку проводят в отапливаемом помещении или с использованием подогрева воды, чтобы исключить влияние температуры на герметичность.
Вопрос-ответ:
Какие методы соединения труб из сшитого полиэтилена применяются для систем холодного и горячего водоснабжения?
Для труб из сшитого полиэтилена используют несколько основных способов соединения. Наиболее распространены пресс-фитинги, которые обеспечивают надежное и долговечное соединение без необходимости сварки. Также применяются обжимные фитинги, где соединение достигается за счет механического сжатия. В некоторых случаях используется пайка горячим инструментом, однако она требует специального оборудования и навыков. Каждый метод подходит под определенные условия эксплуатации и тип трубопровода, а выбор зависит от требуемой надежности и особенностей монтажа.
Как правильно подготовить трубы из сшитого полиэтилена перед монтажом соединений?
Перед монтажом соединений поверхность трубы нужно очистить от грязи, масла и возможных повреждений. Конец трубы ровно отрезают с помощью специального резака, чтобы избежать заусенцев и деформаций. Важно снять фаску под углом примерно 15 градусов, если это предусмотрено конструкцией фитинга. Такие действия обеспечивают плотное и герметичное соединение без протечек. Также нельзя забывать о проверке диаметра трубы и совместимости с фитингами, чтобы не возникло проблем при установке.
Какие типичные ошибки встречаются при соединении труб ПЭ-X и как их избежать?
Частые ошибки включают неправильный отрез трубы — неровный или с заусенцами, отсутствие очистки поверхности, недостаточное или избыточное обжатие фитинга, использование неподходящих инструментов. Ошибки приводят к протечкам и снижению срока службы системы. Чтобы избежать проблем, нужно тщательно готовить трубы, применять рекомендуемые инструменты и следовать инструкциям производителя фитингов. Контроль качества каждого соединения позволяет выявить возможные дефекты на раннем этапе.
Можно ли соединять трубы из сшитого полиэтилена с металлическими элементами, и какие способы для этого подходят?
Соединение труб ПЭ-X с металлом возможно с использованием переходных фитингов. Такие фитинги имеют одну сторону для трубы из полиэтилена, а другую — для металла (например, резьбовую). Часто применяют пресс-фитинги с переходниками или компрессионные соединения. При этом важно использовать уплотнительные материалы и контролировать правильность монтажа, чтобы предотвратить коррозию и обеспечить надежность. Правильный подбор фитингов и соблюдение технологии гарантируют долговременную эксплуатацию стыков между разными материалами.
Какие способы проверки герметичности соединений после монтажа труб из сшитого полиэтилена?
Проверку герметичности проводят методом гидравлического или воздушного давления. Система заполняется водой или воздухом и выдерживается под давлением выше рабочего уровня в течение определенного времени. В этот период осматривают все соединения на наличие подтеков. Используют также специальные манометры для контроля давления. При обнаружении утечек соединения перепроверяют и при необходимости переделывают. Такой контроль обеспечивает надежность и предотвращает аварийные ситуации в эксплуатации.
