Термоусадочная трубка – один из ключевых расходных материалов в электромонтажных работах. Она обеспечивает не только механическую защиту соединений, но и эффективную изоляцию, что особенно важно при работе с многожильными проводами, кабелями в распределительных коробках и ответвлениях. При нагревании до температуры усадки (обычно 120–200 °C) материал плотно облегает проводник, исключая возможность короткого замыкания и снижая риск коррозии при высокой влажности.
Выбор трубки по диаметру осуществляется с учетом коэффициента усадки, который указывается производителем. Например, трубка с соотношением 2:1 диаметром 10 мм в неусаженном состоянии сужается до 5 мм при термообработке. В электромонтаже чаще всего применяются трубки с коэффициентом 2:1 и 3:1 – для изоляции с запасом, особенно при работе с разъёмами или пайкой. Необходимо учитывать и материал – полиолефин используется в большинстве бытовых и промышленных применений, в то время как фторопластовые трубки востребованы в условиях агрессивных сред и повышенной температуры.
При работе с распределительными щитами термоусадочная трубка используется для маркировки фаз, изоляции оголённых участков и восстановления повреждённой оболочки. Цветовая маркировка трубок (например, жёлто-зелёная для заземления) упрощает обслуживание и диагностику. Важно использовать трубки с клеевым внутренним слоем при герметизации соединений вне помещений – это предотвращает попадание влаги и увеличивает срок службы соединений в агрессивной среде.
Нагрев выполняется строительным феном с регулируемой температурой, в редких случаях – газовой горелкой, если допускается контакт с открытым пламенем. Недопустимо перегревать трубку: это может привести к деформации или образованию трещин в изоляции. При монтаже рекомендуется предварительно надеть трубку на провод, выполнить соединение (пайку, скрутку, обжим), а затем равномерно прогревать от центра к краям, избегая перегрева отдельных участков.

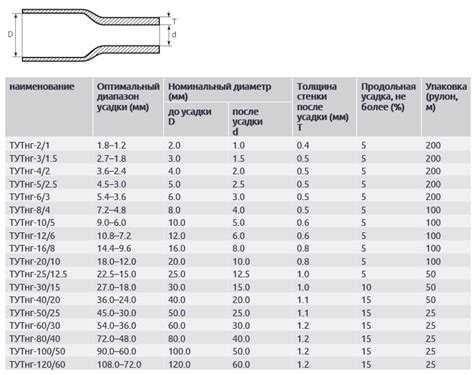

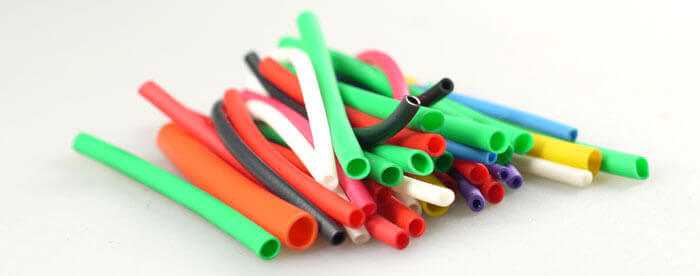

Как подобрать диаметр термоусадочной трубки под провод
Оптимальный подбор диаметра выполняется с учётом коэффициента усадки, который указывается производителем (например, 2:1 или 3:1). Это соотношение показывает, во сколько раз трубка уменьшается в диаметре при нагревании. Например, трубка 6 мм с коэффициентом 2:1 после усадки станет диаметром около 3 мм.
- Выберите трубку с внутренним диаметром минимум на 20–30% больше диаметра изолируемого участка. Например, для провода диаметром 3 мм подойдёт трубка диаметром 4–5 мм.
- Учитывайте возможные утолщения на проводе – места пайки, скрутки или наконечники требуют большего запаса по диаметру.
- Не ориентируйтесь на сечение провода в мм² – оно не всегда точно соответствует его фактическому диаметру в изоляции.
- Для плотной посадки выбирайте трубку с минимально возможным диаметром до усадки, но всё же достаточным для надевания на провод без повреждения изоляции.
Важно проверять, чтобы после усадки трубка обеспечивала полный обхват и плотный контакт с изоляцией без зазоров. Особенно критично это при герметизации соединений, где допускается использование термоусадочных трубок с клеевым слоем.
Перед покупкой рекомендуется измерить штангенциркулем внешний диаметр изолируемого участка и сопоставить его с характеристиками трубок в маркировке. Ошибки при подборе могут привести к недостаточной фиксации, перегреву трубки или нарушению герметичности.
Когда применять трубку с клеевым слоем при электромонтаже
Термоусадочная трубка с клеевым слоем используется в тех случаях, когда требуется не только изоляция, но и герметизация соединения. Это особенно важно при прокладке проводки в условиях повышенной влажности, пыли или риска механического воздействия. Клей, находящийся на внутренней поверхности трубки, при нагреве плавится и заполняет зазоры между проводами и изоляцией, создавая герметичный барьер.
Применение в уличных и подземных условиях обосновано необходимостью защиты от проникновения воды. В местах входа кабеля в распределительные коробки, щиты, металлические трубы и другие конструкции, трубка с клеем предотвращает капиллярное проникновение влаги, которое может привести к короткому замыканию.
При соединении разнородных материалов – например, алюминиевого и медного проводов – клеевая трубка снижает риск окисления контакта. Обеспечивается плотное прилегание материала трубки к поверхности провода, а клеевой слой дополнительно стабилизирует соединение механически.
При ремонте поврежденной изоляции на участках кабеля, где нет возможности полной замены, клеевая трубка восстанавливает не только изоляционные, но и защитные свойства оболочки. Это особенно актуально для слаботочных линий, где важно сохранить экранирующий слой.
Выбор трубки с клеем оправдан и в распределительных щитах, если соединения подвергаются вибрации или находятся рядом с источниками тепла. Клей дополнительно удерживает изоляцию на месте, исключая её смещение при колебаниях температуры или механической нагрузке.
Для достижения максимального эффекта важно учитывать усадочное соотношение трубки, температуру усадки и совместимость клеевого состава с материалом провода. Ошибки при выборе могут привести к неэффективной герметизации и повреждению жилы при перегреве.
Методы нагрева термоусадочной трубки и их особенности
Для надежной усадки термоусадочной трубки важно подобрать правильный способ нагрева, исходя из условий монтажа и характеристик изоляции. От этого зависит равномерность усадки, целостность материала и срок службы соединения.
Строительный фен (термовоздушный пистолет): основной инструмент для большинства электромонтажных задач. Температура регулируется в пределах 200–650 °C. Обеспечивает равномерный нагрев, подходит для трубок диаметром от 2 до 50 мм. Следует избегать перегрева – материал может обуглиться или потерять клейкий слой.
Газовая горелка: применяется при работе вне помещений, на высоте или в условиях отсутствия электропитания. Температура выше, чем у фена – до 1000 °C. Важно держать пламя на расстоянии 5–10 см от трубки и перемещать его по окружности, чтобы избежать локального оплавления. Рекомендуется использовать только трубки, рассчитанные на высокотемпературную усадку.
Специальные инфракрасные нагреватели: применяются в промышленности при серийной усадке. Обеспечивают точный контроль температуры и исключают контакт с пламенем. Удобны для трубок, содержащих клей или внутренний герметик, где важно равномерное прогревание по всей длине.
Паяльная станция с воздушным потоком: подходит для работы с миниатюрными элементами, в том числе на печатных платах. Температура регулируется точно, диапазон – 100–500 °C. Воздушный поток локальный, риск перегрева соседних компонентов минимален.
Зажигалка или свеча: допустимы только как временное решение в бытовых условиях при отсутствии других инструментов. Контроль температуры невозможен, высок риск перегрева и деформации трубки. Для работы с клеевыми трубками не рекомендуется.
При выборе метода следует учитывать диаметр трубки, чувствительность соседних элементов к нагреву, наличие клеевого слоя и условия работы. Оптимальным для большинства задач остаётся термофен с регулировкой температуры и насадкой для направленного потока воздуха.

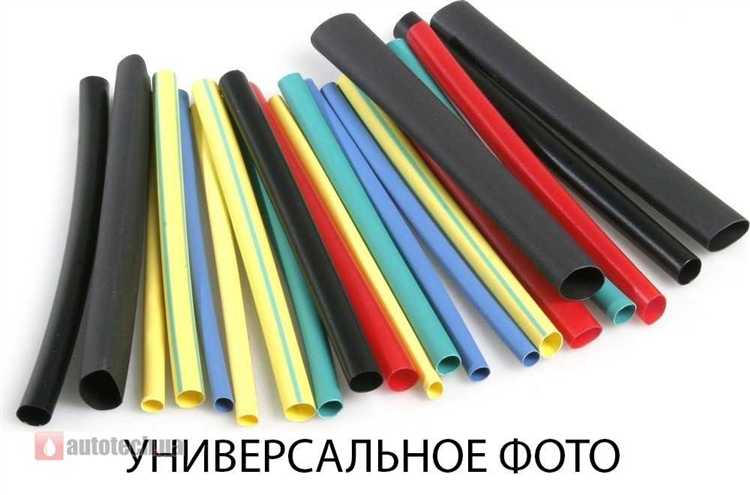

Изоляция оголённых соединений с помощью термоусадки
Для надёжной изоляции оголённых электрических соединений в распределительных коробках, клеммниках и при пайке проводов применяется термоусадочная трубка с коэффициентом усадки не менее 2:1. Правильно подобранный диаметр обеспечивает плотное прилегание к изолируемому участку и предотвращает образование воздушных полостей.
Перед монтажом важно:
- выбрать трубку на 20–30% больше диаметра скрутки или пайки;
- убедиться в отсутствии острых выступов и заусенцев на проводах, чтобы не повредить материал;
- очистить участок от флюса и загрязнений – остатки могут снизить адгезию и стойкость изоляции.
Процесс изоляции включает последовательность действий:
- Надеть термоусадку до соединения проводов.
- Выполнить пайку или скрутку.
- Сдвинуть трубку на оголённый участок и равномерно прогреть строительным феном с температурой 150–250 °C.
- Контролировать равномерность усадки по всей длине участка, избегая перегрева и образования пузырей.
Для участков с повышенной влажностью или возможным механическим воздействием рекомендуется использовать трубку с клеевым слоем. После усадки клей заполняет зазоры и герметизирует соединение, обеспечивая стойкость к воде, пыли и вибрациям.
Недопустимо применять зажигалки или открытое пламя: неравномерный нагрев вызывает перегрев одной части трубки, что снижает её прочность и может повредить провод.

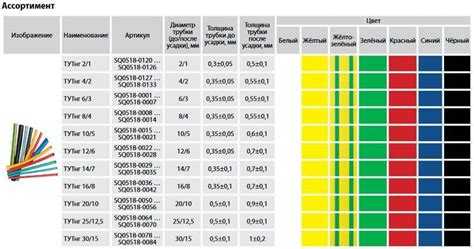

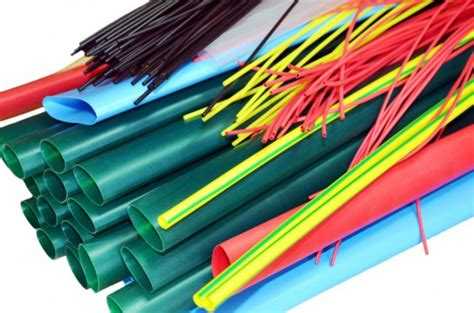

Маркировка кабелей и жил с использованием термоусадки
Термоусадочная трубка с функцией маркировки применяется для быстрой идентификации кабелей, жил и групп проводников в распределительных щитах, на клеммных рейках и при прокладке трасс. Такой способ маркировки обеспечивает устойчивость к истиранию, воздействию влаги, масел и температурным колебаниям, что особенно важно в промышленных и наружных установках.
Для маркировки используют специализированные термоусадочные трубки с возможностью нанесения текста. Они поставляются в виде заготовок или рулонов, совместимых с термотрансферными принтерами. Толщина стенки и коэффициент усадки подбираются с учётом диаметра изолируемого проводника: например, трубка с усадкой 3:1 подходит для нестандартных или неровных поверхностей.
Перед нанесением маркировки важно зачистить поверхность кабеля от загрязнений. Затем трубку с отпечатанным обозначением надевают на нужный участок и прогревают термофеном при температуре от 120 °C до 200 °C, в зависимости от материала. Плотное прилегание исключает смещение маркировки в процессе эксплуатации.
Для групповой маркировки целесообразно использовать цветовые коды: например, жёлтые трубки – для фазных проводников, синие – для нулевых, зелёно-жёлтые – для заземления. Это ускоряет визуальное распознавание и снижает вероятность ошибки при подключении.
В условиях ограниченного пространства применяются укороченные марки или трубки, нарезанные вручную. Для долговременной эксплуатации на открытом воздухе рекомендуется выбирать трубки с повышенной стойкостью к ультрафиолету и агрессивным средам.
Защита скруток и пайки проводов термоусадочной трубкой
Термоусадочная трубка обеспечивает надежную изоляцию и механическую защиту скруток и мест пайки проводов, предотвращая окисление и коррозию. Для эффективной защиты необходимо выбирать трубку с диаметром, превышающим толщину соединения на 20–30%, чтобы обеспечить плотное облегание без повреждений проводов.
Перед надеванием трубки рекомендуется тщательно очистить и обезжирить область скрутки или пайки. Для скруток предпочтительна трубка без клеевого слоя, а для пайки – с клеевым внутренним покрытием, которое при нагреве заполняет микротрещины и усиливает герметичность.
Нагрев трубки следует проводить равномерно с помощью термофена или газовой горелки на минимальной мощности, избегая перегрева, способного повредить проводники или изоляцию. Оптимальная температура усадки – 90–120 °C, время нагрева зависит от толщины трубки и материала, обычно 10–30 секунд.
Использование термоусадки увеличивает долговечность соединения, снижает риск коротких замыканий и защищает от воздействия влаги, химикатов и механических нагрузок. После усадки трубка должна полностью обхватывать место соединения без складок и пузырей.
При монтаже важно учитывать тип провода и условия эксплуатации. Для агрессивных сред рекомендуются трубки с повышенной химстойкостью и армированным слоем. Правильный подбор и технология применения термоусадки минимизируют дефекты и обеспечивают стабильную работу электросистемы.
Вопрос-ответ:
Для чего используется термоусадочная трубка в электромонтаже?
Термоусадочная трубка применяется для изоляции и защиты электрических соединений, контактов и проводов. Она предотвращает попадание влаги, пыли и других загрязнений, а также обеспечивает механическую защиту от повреждений и повышает надежность электросхемы.
Как правильно подобрать диаметр термоусадочной трубки для провода?
Диаметр трубки выбирают так, чтобы она свободно надевалась на провод или соединение до усадки. Обычно исходят из диаметра проводника с изоляцией, учитывая, что после нагрева трубка уменьшится примерно в 2 раза. Например, если диаметр провода 3 мм, следует взять трубку диаметром около 6 мм.
Какие методы нагрева термоусадочной трубки существуют и какой из них наиболее удобен?
Для усадки трубки используют строительный фен, газовую горелку или паяльник с насадкой. Строительный фен обеспечивает равномерный нагрев без риска повреждения проводов, поэтому его чаще применяют в домашних и профессиональных условиях. Газовая горелка требует аккуратности из-за высокой температуры.
В каких случаях рекомендуется использовать термоусадочную трубку с клеевым слоем?
Трубка с клеевым внутренним слоем подходит для защиты соединений, подверженных воздействию влаги или вибрации. Клей при нагреве плавится, обеспечивая герметичность и предотвращая коррозию контактов, что увеличивает срок службы электропроводки в сложных условиях.
Можно ли использовать термоусадочную трубку для ремонта поврежденной изоляции провода?
Да, термоусадочную трубку часто применяют для ремонта оголённой изоляции провода. Для этого повреждённый участок очищают от загрязнений, надевают трубку, а затем нагревают её до усадки. Такой способ восстанавливает защитные свойства изоляции и предотвращает короткие замыкания.
Какие типы термоусадочных трубок применяются для изоляции соединений в электромонтаже и чем они отличаются?
В электромонтаже используют несколько видов термоусадочных трубок, которые отличаются материалом, степенью усадки и дополнительными свойствами. Самые распространённые — обычные полиолефиновые трубки, обладающие хорошей термостойкостью и механической прочностью. Есть трубки с клеевым внутренним слоем, который при нагреве плавится и обеспечивает дополнительную защиту от влаги и коррозии в местах соединений. Для применения в условиях высокой температуры используют трубки из фторсополимеров или силикона. Диаметр и толщина стенок выбирают в зависимости от типа провода и степени защиты, которую требуется обеспечить.
