Реостат – это переменный резистор, предназначенный для регулировки тока или напряжения в цепи без её разрыва. Он работает по принципу изменения активного сопротивления, что позволяет точно управлять электрическими параметрами в режиме реального времени.
В цепях постоянного тока реостат чаще всего используется для плавного изменения тока через нагрузку. Например, в лабораторных источниках питания он помогает установить нужное значение тока для испытаний или калибровки оборудования. В простейших случаях – это витая нихромовая проволока с подвижным контактом, но в промышленных установках применяются более надёжные и точные конструкции с керамическими основаниями и тепловым резервом.
В цепях переменного тока реостат применяется реже из-за энергопотерь, но остаётся актуален для управления обмотками электродвигателей, особенно в системах запуска и торможения. В таких схемах он позволяет избежать скачков тока и снизить пусковую нагрузку на механизмы.
При выборе реостата необходимо учитывать номинальную мощность, диапазон сопротивлений, тип подключения и условия охлаждения. Недостаточная мощность быстро приводит к перегреву и выходу устройства из строя. Оптимальный запас по мощности – минимум 30% от расчётной нагрузки.

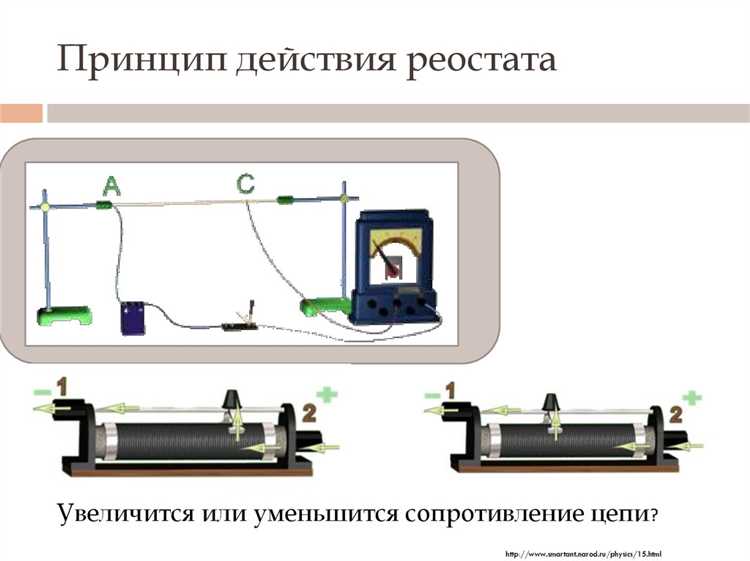

Как с помощью реостата регулируют силу тока в цепи
Основной способ регулировки – изменение длины активного участка проводника внутри реостата. Это реализуется за счёт подвижного контакта (ползунка), который скользит по проволочной спирали или проводу с высоким удельным сопротивлением.
- При сдвиге ползунка в сторону увеличения длины цепи сопротивление растёт, ток падает.
- При сдвиге в сторону уменьшения длины – сопротивление снижается, ток возрастает.
Важно: для корректной работы реостат должен быть рассчитан на нужную мощность. Например, в цепях 12 В и током до 2 А потребуется реостат с минимальной мощностью рассеяния 24 Вт (P = U × I).
Также учитывают материал и сечение провода. Популярные материалы: нихром и константан – они обеспечивают стабильное сопротивление при нагреве. Недостаточный диаметр или неподходящий сплав может вызвать перегрев и отказ.
Реостаты применяются в цепях с постоянным и переменным током, но не подходят для точной настройки при низких напряжениях – слишком велика потеря энергии в виде тепла. В таких случаях используют электронные регуляторы.

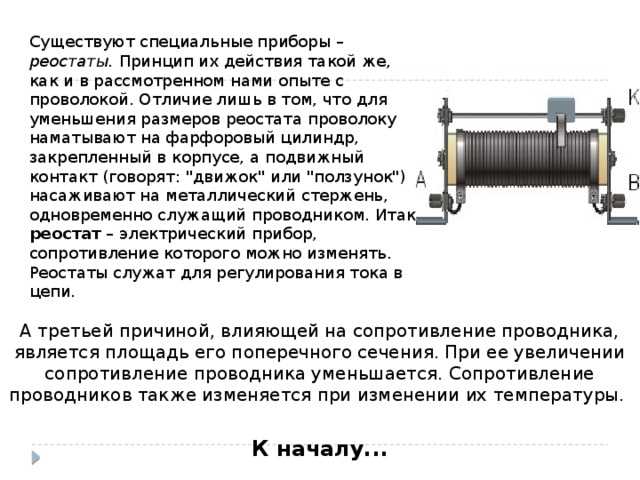

Зачем реостат применяют при запуске электродвигателей
Реостат включают в цепь якоря или ротора асинхронного двигателя с фазным ротором для ограничения пускового тока. При прямом пуске электродвигатель потребляет ток, превышающий номинальный в 5–7 раз. Это вызывает перегрузку сети и нагрев обмоток. Подключение реостата снижает напряжение на обмотках и уменьшает ток до допустимого уровня.
В цепях с фазным ротором реостат включают последовательно с обмотками ротора. На старте его сопротивление максимально. По мере разгона двигателя сопротивление ступенчато снижают – вручную или автоматически, пока не замкнут цепь накоротко. Такой подход снижает рывки в момент пуска и продлевает срок службы оборудования.
В цепях возбуждения коллекторных двигателей реостат позволяет плавно регулировать пусковой ток и крутящий момент. Это важно, если нагрузка на валу присутствует уже в момент пуска, например в кранах или лифтах.
Без реостата возрастает риск пробоя изоляции, механических повреждений и срабатывания защиты. Особенно в сетях с ограниченной мощностью трансформатора или при пуске нескольких двигателей одновременно. Использование реостата – способ контролировать динамику пуска и избежать скачков напряжения в питающей сети.
Реостат в школьных лабораториях: что именно он демонстрирует

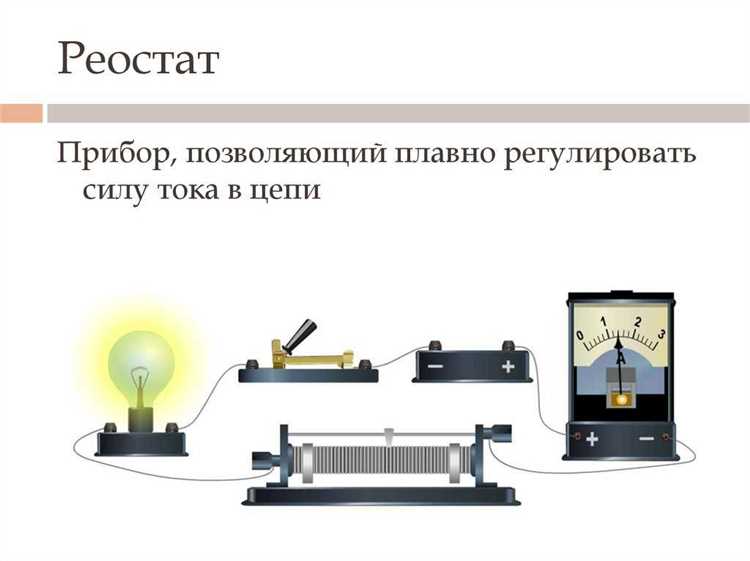

В школьной практике реостат чаще всего используется как наглядное средство для демонстрации зависимости силы тока от сопротивления. При подключении к простейшей цепи с источником питания, амперметром и лампочкой учащиеся могут наблюдать, как изменение положения ползунка на реостате влияет на яркость свечения лампы и показания приборов.
Реостат позволяет варьировать сопротивление цепи в пределах от минимального (почти нулевого) до максимально возможного, ограниченного длиной проволоки и материалом. Это даёт возможность буквально «на руках» почувствовать закон Ома: при увеличении сопротивления сила тока в цепи снижается, при уменьшении – возрастает.
Также через реостат демонстрируют распределение напряжения в цепи. Если в цепь включены два вольтметра – до и после реостата – видно, как нарастает падение напряжения при увеличении сопротивления. Это используется в опытах по делению напряжения и изучению последовательного соединения элементов.
Кроме того, реостат позволяет объяснить тепловое действие тока. При длительной работе учащиеся замечают нагрев проволочной спирали, что подводит к обсуждению энергии, выделяющейся в резистивной нагрузке (формула Джоуля–Ленца).
Рекомендовано использовать модели с открытой проволокой и подвижным контактным ползунком – они позволяют ученикам видеть физическую суть изменения длины проводника, а значит, и сопротивления.

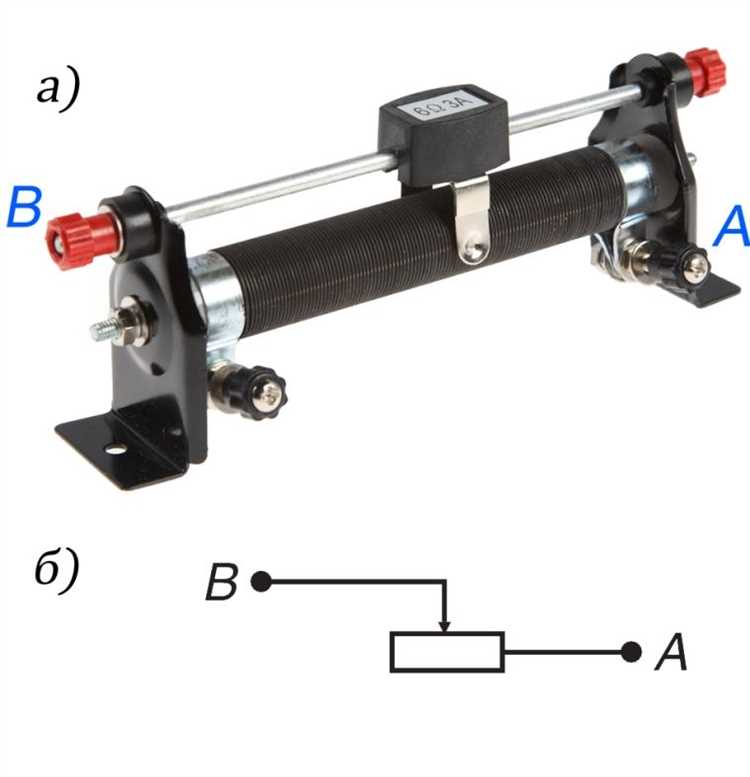

Какой тип реостата выбрать для учебного стенда
Для учебных стендов чаще всего подходят проволочные реостаты с открытым или защищённым корпусом. Они наглядны, легко обслуживаются и выдерживают кратковременные перегрузки, что важно при проведении лабораторных опытов.
Если планируется работа с токами до 2–5 А, оптимальны реостаты с никелиновой или константановой проволокой. Эти материалы обладают стабильным сопротивлением и малой температурной зависимостью, что обеспечивает точность в демонстрациях.
Для стендов с напряжением до 36 В подойдут компактные линейные модели с ходом ползунка 100–200 мм. Если требуется регулировка тока в более широком диапазоне, используйте спиральные реостаты с ручным управлением. Они позволяют точнее дозировать сопротивление и дают учащимся возможность наблюдать зависимость тока от длины проводника.
Избегайте угольных и жидкостных реостатов – они сложны в обслуживании, менее надёжны и не дают нужной визуализации процессов. Для безопасности выбирайте модели с термозащитой или тепловыми ограничителями.
Если учебный стенд рассчитан на демонстрацию законов Ома или нагрева проводников, целесообразно использовать модульные реостаты с градуировкой. Это упростит фиксацию результатов и интерпретацию экспериментов.
Влияние положения ползунка на характеристики цепи
При перемещении ползунка реостата изменяется длина активной части сопротивления, включённой в цепь. Чем дальше ползунок от начала спирали, тем больше сопротивление. Это влияет на ток: согласно закону Ома, при увеличении сопротивления сила тока в цепи уменьшается, и наоборот.
Если реостат подключён последовательно, изменение положения ползунка позволяет плавно регулировать ток через нагрузку. Например, при начальном положении ползунка ближе к входному контакту сопротивление минимально, ток максимален. Сдвиг ползунка увеличивает сопротивление, снижая ток и, соответственно, мощность на нагрузке.
В случае параллельного включения с нагрузкой, ползунок определяет, какая часть тока идёт через реостат. Это используется реже, но применяется, например, в лабораторных установках для балансировки цепей.
При работе с реостатом важно учитывать номинальную мощность: при перемещении ползунка в сторону увеличения сопротивления возрастает тепловая нагрузка на проводник. Длительная работа в крайних положениях может привести к перегреву. Рекомендуется перемещать ползунок плавно и избегать резких скачков.
Для точной настройки тока полезно использовать амперметр в цепи. Это позволяет отслеживать изменения в реальном времени и зафиксировать оптимальное положение ползунка под конкретную нагрузку.
Можно ли заменить реостат другими элементами цепи и в каких случаях
Реостат можно заменить только теми элементами, которые обеспечивают аналогичное управление сопротивлением в цепи с необходимой точностью и диапазоном регулировки. В простых случаях вместо реостата используют постоянные резисторы, если требуется фиксированное сопротивление без изменения тока. Однако это не заменит функцию плавного регулирования.
В схемах с высоким энергопотреблением реостаты могут быть заменены электронными регуляторами – например, транзисторными ключами или тиристорами. Такие элементы управляют током без больших потерь энергии, обеспечивая более эффективное регулирование, особенно при постоянной нагрузке.
Силовые резисторы с цифровым управлением (цифровые потенциометры, DAC с силовыми транзисторами) позволяют точно задавать сопротивление и интегрируются в автоматизированные системы. Они подходят для сложных устройств с необходимостью программного контроля, где механический реостат неэффективен.
Замену реостата стоит рассматривать с учетом рабочей мощности, требуемой точности регулировки и диапазона сопротивлений. В цепях низкой мощности и простых устройствах реостат удобнее и надежнее. В сложных или высокоточных схемах стоит использовать электронные аналоги.
Вопрос-ответ:
Для чего в электрической цепи используют реостат?
Реостат служит для изменения силы тока путём регулировки сопротивления в цепи. Это позволяет точно управлять параметрами работы различных приборов, например, двигателей или ламп, и обеспечивает их безопасную и стабильную работу.
Как именно реостат влияет на ток и напряжение в цепи?
Увеличивая сопротивление с помощью реостата, ток в цепи уменьшается, поскольку сила тока обратно пропорциональна сопротивлению по закону Ома. Напряжение на участке с реостатом изменяется в зависимости от выбранного сопротивления, что позволяет регулировать режим работы подключённых элементов.
В каких случаях применяют реостаты вместо других видов регуляторов?
Реостаты используют в тех цепях, где требуется плавное и простое изменение силы тока или мощности без сложной электроники. Например, в лабораторных установках, устройствах с электродвигателями постоянного тока или для настройки яркости ламп накаливания. Их выбирают, когда нужно быстро и наглядно менять параметры вручную.
Какие типы реостатов бывают и чем они отличаются друг от друга?
Существуют проволочные, угольные и триммерные реостаты. Проволочные обычно применяются для мощных нагрузок и выдерживают большие токи, угольные — для более мелких регулировок и компактных устройств, а триммерные — для точной настройки в электронных схемах. Отличаются конструкцией, способом регулировки и допустимой мощностью.
Как правильно подключить реостат, чтобы не повредить электрическую цепь?
Реостат подключают последовательно с нагрузкой, чтобы изменяя его сопротивление, контролировать ток через неё. Важно подобрать реостат с подходящей мощностью, чтобы он не перегревался, и обеспечить надежные контакты. Неправильное включение, например, параллельно нагрузке, приведёт к короткому замыканию или повреждению компонентов.
