Как называются контакты в разъеме

Контакты в электрических разъёмах обозначаются согласно функциям, стандартам и области применения. В промышленной автоматике, например, часто используются обозначения L (Line), N (Neutral) и PE (Protective Earth) для фазного, нулевого и защитного проводников соответственно. В автомобильной электронике распространены обозначения согласно DIN 72552, такие как 15 (зажигание), 30 (питание от аккумулятора), 31 (масса).

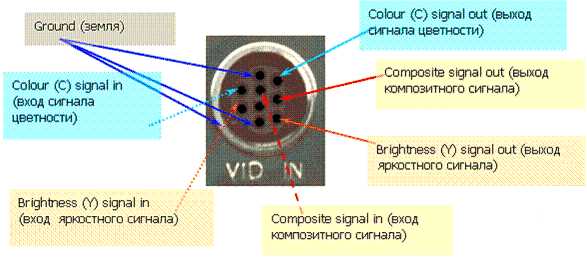

В многополюсных разъёмах, применяемых в телекоммуникации и аудиооборудовании, используются буквенно-цифровые коды: A, B, C и так далее для идентификации отдельных линий. Например, в разъёмах типа XLR контакт 1 – земля, 2 – горячий (сигнальный плюс), 3 – холодный (сигнальный минус). Подобная систематизация критически важна при проектировании и диагностике.

В компьютерных интерфейсах, таких как USB и HDMI, каждый контакт имеет уникальное имя и назначение. Например, в USB-разъёме тип A контакт 1 – VBUS (питание +5 В), контакт 4 – GND (земля). Несоблюдение назначения может привести к повреждению оборудования или нестабильной работе устройств.

При выборе или проектировании разъёма важно учитывать стандарты, применимые в конкретной отрасли. Использование неверного обозначения контактов может не только усложнить монтаж и обслуживание, но и создать риски электрической несовместимости. Рекомендуется всегда сверяться с официальной документацией производителей разъёмов и соблюдать принятую маркировку.

Обозначения контактов питания: VCC, GND, VIN и их различия

VCC – контакт стабилизированного положительного питания, подаваемого на микросхемы и цифровые элементы. Значение напряжения соответствует уровню логики устройства: обычно 3,3 В или 5 В. Неправильное подключение к источнику с напряжением выше номинального может привести к выходу из строя компонентов.

GND – общий нулевой потенциал схемы, к которому привязываются все сигнальные и силовые цепи. От качества соединения GND зависит стабильность работы и корректность логических уровней. Разрывы или плохие контакты в цепи земли вызывают ошибки и нестабильность.

VIN – входное напряжение, подаваемое на плату или устройство до стабилизации. Обычно связано с входом стабилизатора напряжения. Для работы стабилизатора с выходом 5 В VIN должен быть не ниже 6 В, чтобы обеспечить нормальную стабилизацию. Подключение VIN напрямую к чувствительным элементам недопустимо.

VIN – нестабилизированное питание до регулятора, VCC – стабилизированное питание после регулятора, GND – общий обратный провод.

При проектировании и подключении разъёмов важно чётко различать эти контакты и следить за соответствием уровней напряжения. Ошибки могут привести к повреждению оборудования и сбоям в работе.

Маркировка сигнальных контактов: TX, RX, SDA, SCL и их назначение

Контакты TX и RX относятся к последовательным интерфейсам передачи данных, обеспечивая односторонний или двусторонний обмен информацией.

• TX (Transmit) – линия передачи данных. На этом контакте устройство отправляет данные. В UART-интерфейсе TX одного устройства подключается к RX другого.
• RX (Receive) – линия приёма данных. Принимает сигналы, передаваемые с TX другого устройства.

Важна корректная коммутация TX и RX для предотвращения конфликтов и потерь данных. Для отладки стоит проверять уровни логических сигналов (обычно 3.3 В или 5 В).

SDA и SCL – основные линии интерфейса I²C, обеспечивающего двунаправленный обмен данными между несколькими устройствами на одной шине.

• SDA (Serial Data Line) – линия передачи данных, по которой идут двунаправленные сигналы. Все устройства могут читать и записывать данные.
• SCL (Serial Clock Line) – линия тактирования, по которой передаются синхронизирующие импульсы. Управляется ведущим устройством (мастером).

При подключении устройств по I²C важно обеспечить подтягивающие резисторы на линиях SDA и SCL для стабильной работы шины. Типичные значения – 4.7 кОм для 3.3 В систем.

Рекомендуется придерживаться стандартной нумерации и обозначений, чтобы упростить диагностику и обслуживание. Для последовательных интерфейсов часто встречаются UART, RS-232 и TTL уровни, требующие проверки соответствия напряжений.

Контакты заземления и экранирования: как различать GND, SHIELD и PE

GND (Ground) – это основной электрический ноль, общий для схемы и источников питания. Он служит для создания единой точкой отсчёта потенциалов внутри устройства и не всегда связан с защитным заземлением здания.

PE (Protective Earth) – защитный проводник, соединённый с корпусом оборудования и системой заземления здания. Контакт PE предназначен для безопасности, предотвращает поражение током и отводит токи утечки в землю.

SHIELD – контакт экранирующего слоя кабеля или разъёма, который отводит электромагнитные помехи. Обычно связан с GND, но его задача – защита сигнальных линий от внешних наводок, а не токи утечки.

В схемах GND и SHIELD могут быть объединены, но PE всегда физически отделён и подключается к металлическому корпусу и контуру заземления здания.

При проектировании важно не путать эти контакты: подключение экрана к PE может вызвать появление паразитных токов, а отсутствие правильного заземления PE снижает безопасность. Рекомендуется использовать отдельные контакты для PE и экрана, соединяя их только в точках с контролируемым потенциалом, например, в распределительном щите.

Разъёмы с маркировкой PE часто имеют зелёно-жёлтую окраску или соответствующий символ, в то время как GND и SHIELD обозначаются стандартными знаками «земля» или «экран».

В электронных схемах подключение GND и SHIELD должно учитывать характер сигнала и частотный диапазон, чтобы избежать шумов и обеспечивать надежную работу системы.

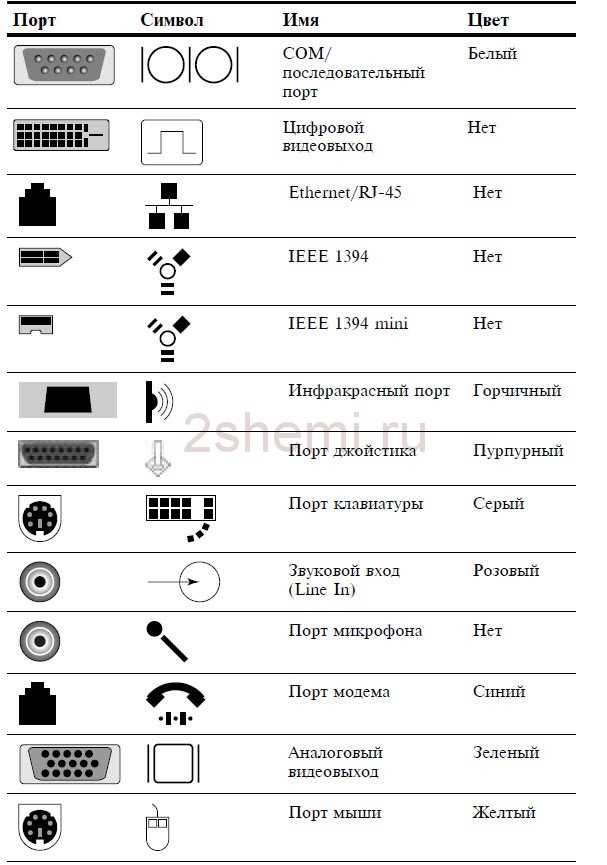

Цветовая кодировка контактов в разъёмах и её значение

Цветовая маркировка контактов в электрических разъёмах предназначена для быстрого и однозначного определения функции и полярности проводов. Например, красный обычно обозначает питание +12 В или положительный полюс, а чёрный – общий или массу (минус). Такой стандарт распространён в автомобильной и бытовой электронике.

Жёлтый часто указывает на цепь зажигания или постоянное питание, синий – на управляющие сигналы, например, дистанционное включение. В аудио- и видеооборудовании белый и серый цвета применяются для левых и правых каналов соответственно.

В промышленной электронике используются цвета согласно международным стандартам, например, IEC 60446 и EN 60204. Здесь зелёно-жёлтый кабель всегда означает защитное заземление, синий – нейтральный провод, коричневый – фазу.

Цветовая кодировка упрощает монтаж и диагностику, снижая риск ошибок. Рекомендуется строго придерживаться отраслевых стандартов и документации производителя разъёмов, поскольку нарушение цветовой схемы ведёт к неправильному подключению и выходу оборудования из строя.

При отсутствии чёткой цветовой схемы на разъёмах целесообразно проводить маркировку вручную с помощью цветных меток или термоусадочных трубок, соблюдая единую систему внутри проекта.

Обозначения силовых контактов в промышленных разъёмах

Силовые контакты в промышленных разъёмах принято обозначать буквами и цифрами, которые отражают их функциональное назначение и подключение. Основные контакты фаз обычно маркируются буквами L1, L2, L3 или просто L, что соответствует трём фазам электрической сети.

Нейтральный контакт обозначается буквой N. Защитный или заземляющий контакт традиционно маркируется символом PE (Protective Earth) или знаком заземления.

В разъёмах с дополнительными силовыми контактами нередко встречается обозначение S для сигнализации или блокировки, однако такие контакты не предназначены для передачи основной нагрузки.

При маркировке силовых контактов важно учитывать стандарты IEC 60947 и ГОСТ 2.709-89, которые рекомендуют четкую и однозначную маркировку для упрощения монтажа и диагностики.

Для упрощения монтажа в схемах и на оборудовании используют номера контактов, например 1, 2, 3 для фазных линий, 4 для нейтрали и 5 для заземления, что позволяет избежать путаницы при сборке.

При проектировании систем с силовыми разъёмами следует избегать смешивания обозначений разных стандартов, чтобы минимизировать ошибки при подключении и эксплуатации.

Важно контролировать, чтобы маркировка на самом разъёме была четко видна и устойчива к воздействию окружающей среды, особенно в агрессивных производственных условиях.

Использование цветового кодирования в сочетании с буквенными обозначениями повышает наглядность и безопасность при работе с силовыми цепями.

Названия и функции резервных и неиспользуемых контактов

Резервные и неиспользуемые контакты в электрических разъёмах обозначаются специальными номерами или буквами, отличающими их от активных цепей. Такие контакты часто маркируются как NC (No Connection) или SPARE. Их основные функции:

• Резервирование – подготовка к возможному подключению дополнительных цепей без замены разъёма.
• Тестирование и диагностика – использование для временного подключения измерительных приборов.
• Модульность конструкции – унификация разъёмов с учётом разных вариантов комплектации устройств.

Названия резервных контактов обычно стандартизированы, например:

• NC – контакт, не имеющий электрического соединения внутри устройства;
• SPARE или RES – контакт, зарезервированный для будущих функций;
• NO (Normally Open) в некоторых случаях может использоваться как неактивный контакт.

При проектировании схем рекомендуется:

1. Документировать все неиспользуемые контакты с указанием их назначения или статуса «без подключения»;
2. Избегать случайного замыкания неиспользуемых контактов, закрывая их заглушками или изоляцией;
3. Обеспечивать возможность простой интеграции дополнительных функций через резервные контакты без изменений конструкции разъёма;
4. Проверять совместимость по напряжению и току для резервных контактов, если планируется их дальнейшее использование;
5. Соблюдать рекомендации производителей по маркировке и тестированию неиспользуемых контактов.

В ряде промышленных стандартов (например, MIL-DTL-38999, DIN 41612) резервные контакты имеют чётко заданные позиции и обозначения, что упрощает обслуживание и модернизацию оборудования.

Вопрос-ответ:

Почему контактам в электрических разъёмах присваивают специальные обозначения?

Обозначения контактов помогают точно определить их назначение и функциональность. Это облегчает сборку, ремонт и диагностику электрооборудования, снижая риск ошибок и повреждений. Без таких меток можно легко перепутать провода или подключить устройство неправильно.

Какие существуют основные типы обозначений контактов в разъёмах?

Контакты обычно обозначаются буквами, цифрами или их сочетаниями. Например, буква «P» может указывать на питание, «G» — на заземление, «S» — на сигнал. Цифры часто нумеруют контакты для удобства идентификации в сложных схемах. Такая система упрощает коммуникацию между инженерами и позволяет быстро ориентироваться в схеме.

Можно ли использовать разные стандарты наименования контактов для одного типа разъёмов?

Да, в разных отраслях и у разных производителей применяются свои стандарты и правила именования. Это связано с особенностями оборудования и традициями в конкретной области. Однако при проектировании и эксплуатации важно чётко документировать, какой именно стандарт используется, чтобы избежать путаницы и обеспечить совместимость.

Как расшифровать маркировку контактов на сложных многоштырьковых разъёмах?

Для таких разъёмов часто применяют поэтапный подход. Сначала обращают внимание на схему подключения, где указано назначение каждого контакта. Далее изучают обозначения, где буквы могут означать тип сигнала, а цифры — порядковый номер. Иногда к маркировке добавляют цветовую кодировку или специальные символы, которые помогают быстро понять роль каждого контакта в цепи.

Почему важно соблюдать единые правила при присвоении названий контактам?

Соблюдение единой системы облегчает техническое обслуживание и модернизацию оборудования, снижает риск неправильного подключения и сбоев в работе. Это также упрощает обучение специалистов и взаимодействие между разными командами инженеров, так как все понимают значения обозначений одинаково.

Как расшифровываются и для чего используются обозначения контактов в электрических разъёмах?

Обозначения контактов в электрических разъёмах служат для точной идентификации каждой отдельной точки подключения. Обычно это буквы, цифры или их комбинации, которые указывают на конкретные функции или сигналы, передаваемые через эти контакты. Например, контакты могут обозначать питание, землю, передачу данных или управление. Такая маркировка помогает избежать ошибок при сборке, ремонте или диагностике, обеспечивая правильное подключение и взаимодействие компонентов.
