Как работает двухконтурный газовый котел

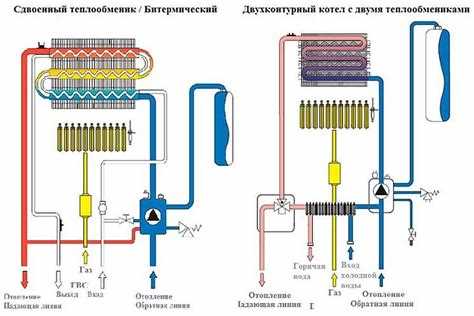

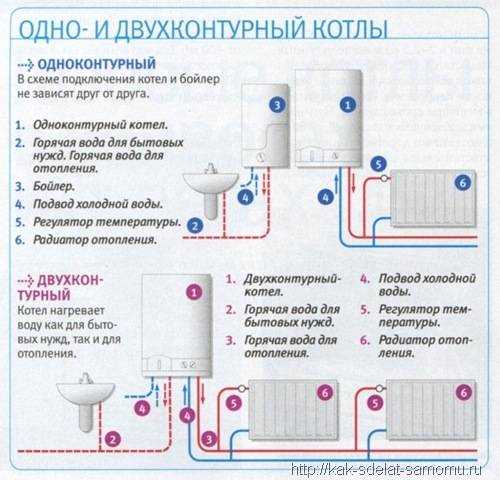

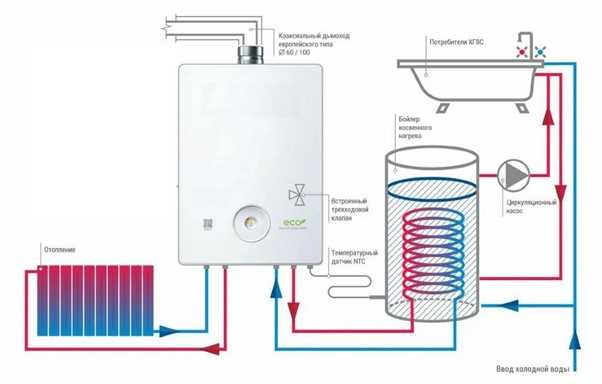

Двухконтурный газовый котёл выполняет две основные функции: отопление помещения и подготовку горячей воды. Для этого в его конструкции предусмотрены два отдельных теплообменника: первичный – для нагрева теплоносителя в системе отопления, и вторичный – для проточного подогрева воды для бытовых нужд. Переключение между режимами происходит автоматически с помощью трёхходового клапана, реагирующего на открытие крана горячей воды.

В режиме отопления газовая горелка подаёт тепло на первичный теплообменник, через который циркулирует теплоноситель (чаще всего вода). Циркуляционный насос обеспечивает равномерное распределение тепла по радиаторам. Как только пользователь открывает кран горячей воды, приоритет автоматически переключается на ГВС: газ продолжает сжигаться, но тепло отводится во вторичный теплообменник, где вода нагревается моментально при прохождении через пластины.

Эффективная работа системы возможна только при правильной настройке параметров: давление газа, температура подачи, производительность насоса. Рекомендуемое давление в системе отопления – от 1 до 1.5 бар. Для стабильного ГВС важен напор воды не менее 1.0 бар. При скачках давления или нестабильной подаче газа котёл может самодиагностироваться и переходить в аварийный режим, сигнализируя об ошибке на дисплее.

Регулярное техническое обслуживание – критически важный фактор. Засорение теплообменников накипью снижает КПД и увеличивает расход газа. Оптимальная периодичность очистки – один раз в год перед отопительным сезоном. Также рекомендуется проверка герметичности соединений, диагностика автоматики и замена изношенных компонентов.

Как происходит розжиг и поддержание пламени в камере сгорания

Розжиг в двухконтурном газовом котле начинается с подачи команды от платы управления. Электронный модуль активирует электромагнитный клапан, открывающий подачу газа к запальнику или основному горелочному блоку, в зависимости от конструкции. Одновременно генерируется искра при помощи пьезоэлемента или высоковольтного электрода розжига. Время розжига контролируется – при отсутствии пламени в течение 5–10 секунд клапан автоматически перекрывает газ для предотвращения утечки.

После розжига пламя фиксируется с помощью ионизационного датчика. Он измеряет ток, проходящий через пламя, – минимально допустимое значение составляет около 1,5 мкА. При снижении тока ниже порогового значения плата расценивает это как отсутствие горения и инициирует аварийное отключение.

Поддержание пламени обеспечивается модулируемой горелкой. Управляющий блок, основываясь на данных с термодатчиков и датчиков давления, регулирует интенсивность подачи газа и воздуха. Современные модели используют вентилятор с плавной регулировкой оборотов, обеспечивающий оптимальное соотношение газ-воздух (коэффициент избытка воздуха – в пределах 1,1–1,3).

Важно регулярно проверять состояние электрода розжига и ионизационного датчика: нагар или окисление могут привести к нестабильной работе. Расстояние между электродом и горелкой должно строго соответствовать требованиям производителя (обычно 3–5 мм). Также необходимо контролировать чистоту форсунок и стабильность давления газа – 13–20 мбар для природного и 25–37 мбар для сжиженного газа.

Что запускает циркуляцию теплоносителя в отопительном контуре

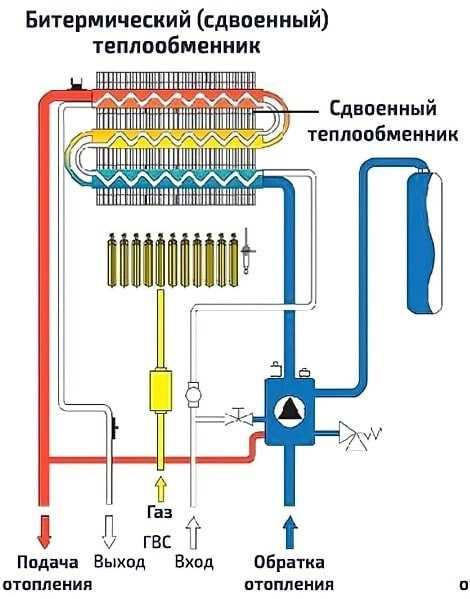

Циркуляция теплоносителя в отопительном контуре двухконтурного газового котла обеспечивается встроенным циркуляционным насосом. Этот компонент работает синхронно с запуском горелки и включается автоматически при поступлении сигнала от датчика температуры.

• Насос активируется, когда температура теплоносителя в подающем трубопроводе опускается ниже установленного значения. Сигнал поступает с термодатчика, встроенного в контур отопления.
• Электродвигатель насоса вращает крыльчатку, создавая необходимое давление для перемещения воды по системе отопления. Средняя мощность таких насосов составляет от 60 до 100 Вт.
• Для корректной работы насоса требуется постоянный доступ к электросети. При отключении питания циркуляция прекращается, что может привести к перегреву теплообменника.

Некоторые модели котлов оснащены функцией «антиблокировки», которая кратковременно включает насос даже в неотопительный сезон – каждые 24 часа. Это предотвращает заклинивание крыльчатки при длительном простое.

1. Проверьте, чтобы давление в системе находилось в пределах 1,2–2 бар – при недостаточном давлении насос не сможет обеспечить полноценную циркуляцию.
2. Регулярно очищайте фильтры и следите за чистотой теплоносителя, особенно в закрытых системах. Загрязнения снижают эффективность насоса и увеличивают нагрузку на электродвигатель.
3. Убедитесь, что в трубопроводах отсутствуют воздушные пробки – они препятствуют движению теплоносителя и могут вызывать ложные срабатывания защиты от перегрева.

При выборе котла обращайте внимание на наличие нескольких скоростей насоса или автоматической регулировки – это позволяет адаптировать работу оборудования под конкретные характеристики системы отопления.

Как переключается котёл между режимами отопления и ГВС

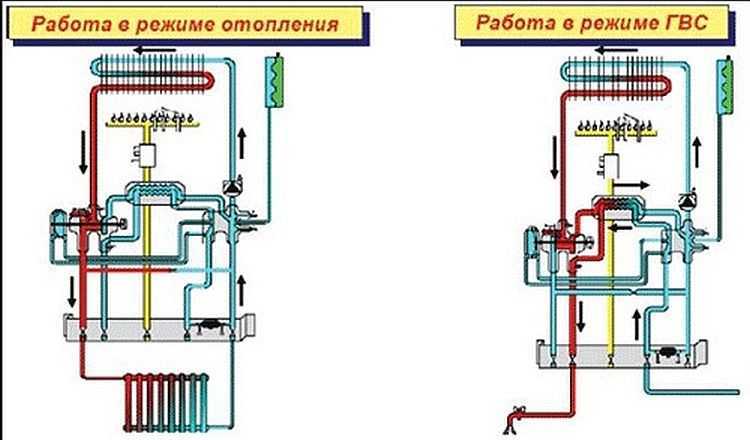

Двухконтурный газовый котёл оснащён трехходовым клапаном, который выполняет переключение между режимами отопления и горячего водоснабжения (ГВС). В стандартной конфигурации приоритет отдаётся ГВС: как только открывается кран горячей воды, датчик протока активирует клапан, перенаправляя теплоноситель с отопительного контура на пластинчатый теплообменник ГВС.

Во время работы в режиме ГВС циркуляционный насос отключается либо снижает обороты, чтобы весь нагретый теплоноситель поступал исключительно в теплообменник, обеспечивая быстрый нагрев воды. Как только потребление горячей воды прекращается, клапан возвращается в исходное положение, и котёл переходит в режим отопления. Возврат происходит автоматически через 5–10 секунд после закрытия крана.

На некоторых моделях используется сервопривод или электромагнитный механизм переключения, что обеспечивает более точное и быстрое реагирование. Для корректной работы важно, чтобы давление в системе водоснабжения находилось в пределах 1–6 бар, а проток воды – не менее 2 л/мин. При недостаточном давлении возможны сбои в переключении, особенно в старых моделях с механическим управлением клапаном.

Рекомендуется регулярно очищать фильтры на входе холодной воды и проводить профилактику теплообменника от накипи – это снижает время переключения и увеличивает срок службы автоматики. При появлении задержек между переключениями или неустойчивой температуре воды следует проверить датчик протока и состояние трехходового клапана.

Какие элементы отвечают за нагрев воды для горячего водоснабжения

Процесс активируется при открытии крана горячей воды. Проточный датчик фиксирует движение воды, после чего трехходовой клапан переключает поток теплоносителя с первичного теплообменника на вторичный. Это позволяет использовать уже разогретый теплоноситель из отопительного контура для передачи тепла воде ГВС без их физического смешивания.

Работу системы координирует электронная плата управления. Она регулирует температуру нагрева и защищает элементы от перегрева. Модулирующая газовая горелка при этом адаптирует мощность пламени под текущий расход воды, обеспечивая стабильную температуру на выходе.

Надёжную работу обеспечивает также датчик температуры ГВС, расположенный на выходе вторичного теплообменника. Он корректирует подачу газа и работу циркуляционного насоса в режиме реального времени.

Основные элементы, участвующие в процессе:

Регулярное обслуживание теплообменника и клапанного механизма критично для стабильной подачи горячей воды. Засоры или накипь напрямую снижают эффективность нагрева и могут вызвать перегрев системы.

Как котёл реагирует на изменение температуры в помещении

Двухконтурный газовый котёл оснащён встроенным термостатом или подключается к выносному комнатному терморегулятору. Эти устройства фиксируют отклонение температуры воздуха от заданного значения с точностью до 0,5 °C. При снижении температуры ниже установленного порога контроллер котла подаёт сигнал на включение горелки и циркуляционного насоса. В течение нескольких минут температура теплоносителя повышается до заданного уровня, и тёплая вода поступает в радиаторы.

При достижении нужной температуры воздуха термостат отключает горелку. Циркуляция продолжается ещё некоторое время – за счёт инерции системы. Это предотвращает перегрев теплообменника и уменьшает тепловые потери. Такая реакция котла обеспечивает стабильный микроклимат и минимизирует расход газа.

Для повышения точности регулирования рекомендуется использовать модулируемые горелки. Они плавно изменяют мощность котла от 30 до 100 % в зависимости от текущей потребности в тепле. Это исключает частые включения и выключения, снижая износ компонентов и расход топлива до 15 %.

При использовании погодозависимой автоматики котёл дополнительно учитывает температуру наружного воздуха. Контроллер автоматически корректирует температуру теплоносителя, обеспечивая адаптацию к внешним условиям без участия пользователя.

Регулярная проверка корректности работы термодатчиков и обновление прошивки котла позволяют сохранить точность реагирования на изменение температуры и повысить эффективность системы отопления.

Как осуществляется удаление продуктов сгорания

В двухконтурных газовых котлах удаление продуктов сгорания реализуется через систему дымохода, которая напрямую связана с камерой сгорания. Принцип работы основан на эффективном отвода газов при помощи тяги, создаваемой естественным или принудительным способом.

Естественная тяга возникает за счёт разницы температур и плотностей внутри дымохода и окружающего воздуха. Горячие газы поднимаются вверх, вытесняя холодный воздух. Для обеспечения правильной тяги высота дымохода должна составлять не менее 5 метров, а диаметр – соответствовать параметрам, указанным в паспорте котла.

Принудительная тяга

Для контроля и предотвращения обратной тяги устанавливаются обратные клапаны и специальные датчики давления. Регулярное техническое обслуживание, включая проверку герметичности соединений и очистку каналов дымохода, обеспечивает стабильную работу системы удаления продуктов сгорания и продлевает срок службы котла.

Как котёл регулирует давление воды в обоих контурах

В двухконтурном газовом котле давление воды регулируется отдельно в каждом контуре – отопительном и горячего водоснабжения (ГВС). Для отопительного контура давление поддерживается в пределах 1,0–1,5 бар, что обеспечивает оптимальную циркуляцию и защиту от гидроударов. Для контура ГВС давление варьируется в зависимости от подачи воды из водопровода, но обычно находится в диапазоне 3–6 бар.

Контроль давления осуществляется через встроенные датчики и мембранные расширительные баки, компенсирующие изменение объема воды при нагреве. Если давление в отопительном контуре падает ниже минимального уровня, срабатывает автоматический подпиточный клапан, подающий воду до нужного значения. При превышении допустимого давления срабатывает предохранительный клапан, сбрасывающий избыточную воду.

В контуре ГВС регулировка происходит за счет встроенного редуктора давления и обратного клапана, предотвращающего обратный поток воды из контура ГВС в систему отопления. Это исключает гидроудары и защищает сантехническое оборудование.

Рекомендуется ежегодно проверять состояние расширительных баков и исправность клапанов, так как потеря герметичности мембраны приводит к неправильному регулированию давления. Для корректной работы системы важно поддерживать давление в отопительном контуре не ниже 1,0 бар при холодном котле и не допускать резких перепадов, вызывающих механические повреждения.

Как устроена система безопасности при перегреве и утечке газа

В двухконтурном газовом котле безопасность обеспечивается комплексом датчиков и автоматических механизмов, которые реагируют на критические параметры.

• Датчик температуры теплоносителя: контролирует нагрев в контуре отопления. При достижении температуры свыше 90–95 °C срабатывает аварийное отключение газового клапана, предотвращая перегрев и повреждение теплообменника.
• Термопредохранитель (ограничитель температуры): механический или электронный элемент, который отключает горелку при выходе параметров за пределы безопасного диапазона, часто срабатывает независимо от основного контроллера.
• Датчик тяги дымохода: фиксирует недостаточную тягу или обратную тягу в дымоходе. При снижении параметров срабатывает блокировка подачи газа для исключения накопления продуктов сгорания в помещении.
• Датчик утечки газа: реагирует на концентрацию метана или пропана в воздухе. При превышении порога (обычно 10–20% нижнего предела взрываемости) автоматически перекрывает газовый клапан и запускает сигнал тревоги.
• Электромагнитный клапан подачи газа: закрывается мгновенно при получении сигнала от любого из перечисленных датчиков, обеспечивая полное прекращение подачи топлива в случае аварии.
• Контроль пламени: фотоэлемент или ионизационный датчик фиксирует наличие горения. При гашении пламени подача газа немедленно блокируется для исключения утечки.

Рекомендуется регулярно проверять исправность всех датчиков не реже одного раза в год и проводить техническое обслуживание котла, включая очистку теплообменника и проверку дымохода, что напрямую влияет на корректную работу систем безопасности.
