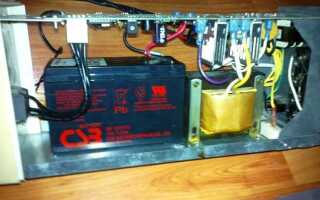

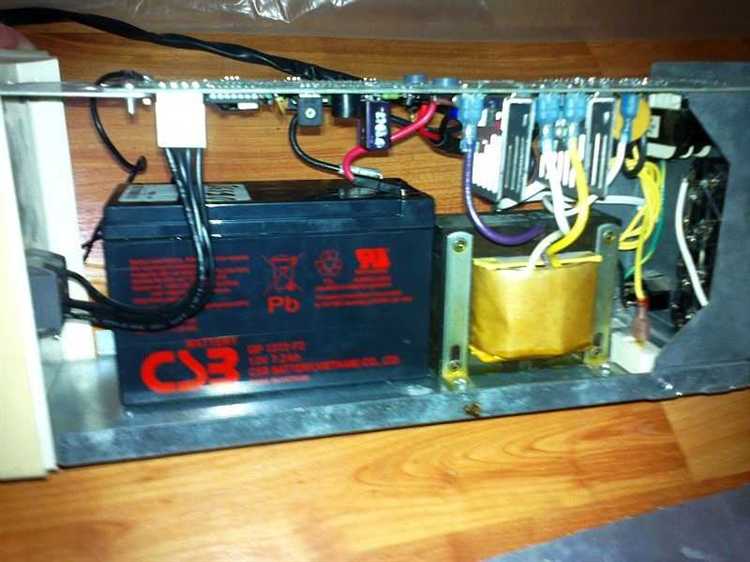

Трансформаторы, извлечённые из старых источников бесперебойного питания (ИБП), представляют собой мощную базу для сборки различных самодельных устройств. Они рассчитаны на продолжительную работу при высокой нагрузке, что делает их пригодными для вторичного использования в проектах с питанием от 12–24 В. Типичная мощность таких трансформаторов – от 100 до 600 Вт, что позволяет подключать как маломощные цепи, так и устройства средней нагрузки.
Один из наиболее практичных вариантов применения – сборка сварочного инвертора малой мощности. Используя трансформатор с двумя одинаковыми обмотками, можно реализовать простую схему на основе MOSFET-транзисторов и микросхемы ШИМ-контроллера. Такой аппарат способен варить электродами до 2 мм на постоянном токе около 50 А. При этом потребуется установка радиаторов и вентиляторов для охлаждения силовой части.
Альтернативное применение – изготовление лабораторного блока питания с регулируемым напряжением. При помощи диодного моста, фильтрующих конденсаторов и стабилизаторов можно собрать надёжный источник на 12–30 В с током до 10 А. Дополнительная установка вольтметра, амперметра и предохранителя повысит функциональность и безопасность прибора.
Для радиолюбителей также может быть интересна идея сборки зарядного устройства для автомобильных аккумуляторов. Благодаря низкой частоте (50 Гц) и высокой индуктивности, такие трансформаторы обеспечивают стабильный ток заряда. Схема на основе тиристора и управляющего блока с регулировкой тока обеспечит защиту от перезаряда и перегрева.

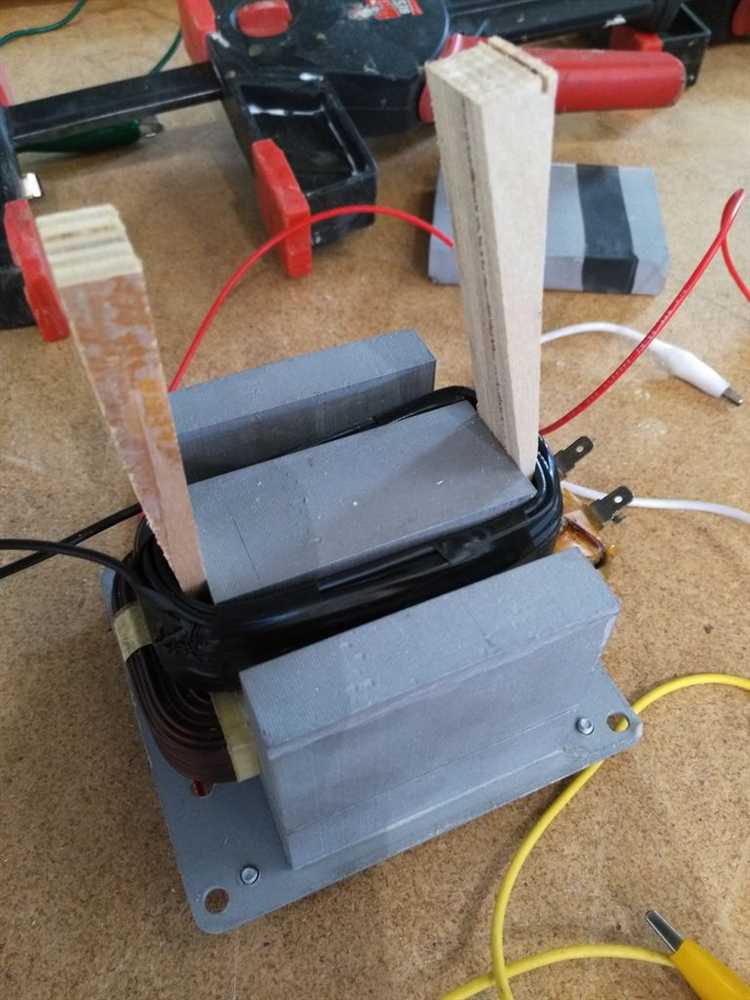

Переделка трансформатора в лабораторный источник питания
Трансформатор от ИБП можно эффективно адаптировать под лабораторный источник питания с регулируемым напряжением. Он уже рассчитан на работу с сетевым напряжением и способен выдавать значительный ток, что делает его хорошей основой для самостоятельной сборки БП.
Первым шагом необходимо определить параметры трансформатора – замерить напряжение на вторичной обмотке при подключении к сети через ЛАТР или последовательно с лампой накаливания. Это поможет понять, какие напряжения доступны и нужно ли перематывать обмотки.
- Если вторичное напряжение выше необходимого – удалите часть витков, контролируя выходное значение мультиметром.
- Если напряжение недостаточно – добавьте витки из провода соответствующего сечения, соблюдая электрическую изоляцию и плотность укладки.
Для регулировки выходного напряжения наиболее практично использовать схему линейного стабилизатора на LM317, LM350 или более мощном L200, если ток превышает 1,5 А. Предусмотрите хороший радиатор для транзистора или микросхемы стабилизации.
- Установите мостовой выпрямитель на мощных диодах (например, 1N5408 или сборка KBPC10-xx) с конденсаторами сглаживания не менее 4700 мкФ на каждый ампер выходного тока.
- Добавьте вольтметр и амперметр на выход – это повысит точность контроля и удобство эксплуатации.
- Для защиты подключаемых устройств рекомендуется встроить ограничение по току и предохранитель.
Корпус лучше выбирать металлический, с естественным или активным охлаждением. Для удобства сделайте несколько выходов: клеммы с фиксированным напряжением (5 В, 12 В) и регулируемый выход с потенциометром.
Такая переделка позволяет получить надежный и мощный лабораторный источник питания, адаптированный под конкретные задачи, при минимальных затратах и использовании доступных компонентов.

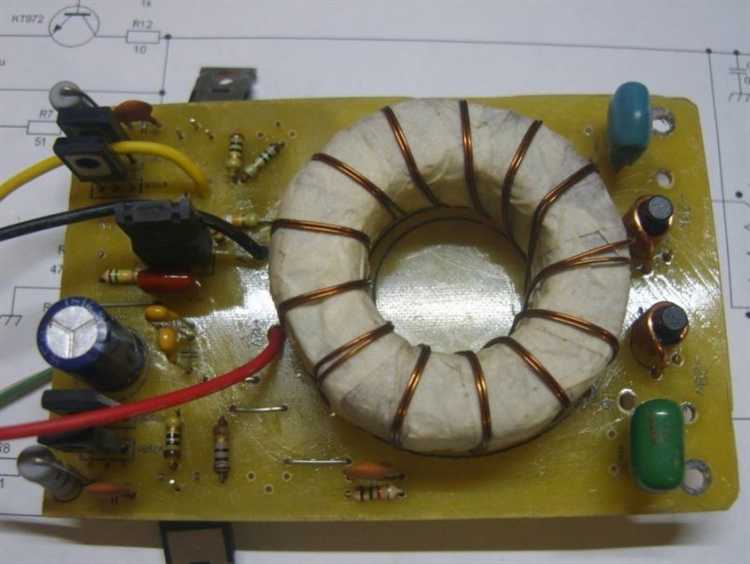

Изготовление зарядного устройства для автомобильного аккумулятора
Для переделки трансформатора ИБП в зарядное устройство подойдёт экземпляр с выходным напряжением вторичной обмотки от 14 до 18 В при токе от 4 А. Первым этапом необходимо демонтировать штатную электронику ИБП, оставив только трансформатор, предохранитель и разъёмы питания.
Обмотки определяются путём прозвонки и измерения напряжения при питании первичной обмотки от сети 220 В через лампу накаливания мощностью 60–100 Вт. Это ограничит ток при ошибке и убережёт трансформатор от перегрева. После определения вторичной обмотки с подходящими параметрами, к ней подключается выпрямительный мост на диодах типа 1N5408 или аналогичных с допустимым током не менее 6 А.
Для сглаживания пульсаций требуется электролитический конденсатор ёмкостью от 4700 до 10 000 мкФ на напряжение не ниже 35 В. Конденсатор подключается после выпрямителя параллельно выходу. Далее устанавливается амперметр и вольтметр для контроля тока и напряжения заряда.
Для защиты аккумулятора необходимо ограничить ток. Это реализуется через добавление последовательно мощного резистора на 0.5–1 Ом, либо регулируемой схемы на транзисторе с токовой обратной связью. Более универсальное решение – стабилизатор на LM317 с ограничением тока по резистору. В таком случае напряжение устанавливается на 14.4 В, а ток – не выше 0.1–0.15 С (где С – ёмкость аккумулятора в ампер-часах).
Корпус от ИБП можно использовать для сборки устройства: установить радиаторы, предусмотреть вентиляцию и переключатель режима «заряд/ожидание». Подключение к аккумулятору осуществляется через винтовые клеммы или автомобильные «крокодилы», при этом обязательно использование полярностного предохранителя.
Готовое устройство стабильно заряжает аккумуляторы ёмкостью до 100 А·ч с контролем параметров и защитой от перегрузки. Применение трансформатора от ИБП значительно снижает стоимость проекта, обеспечивая достаточную надёжность.

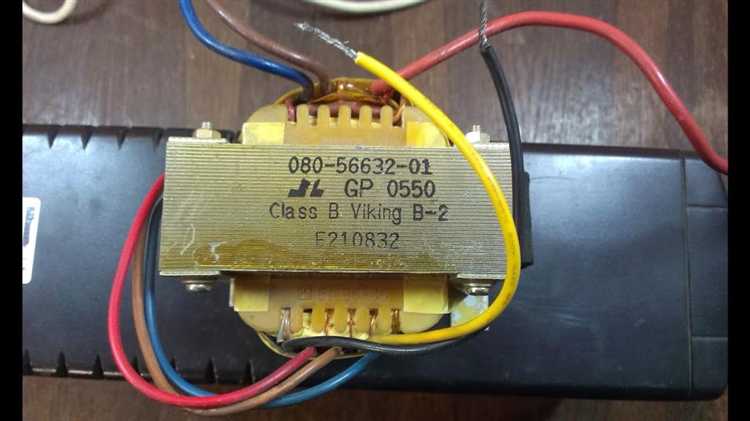

Создание простого инвертора на базе трансформатора ИБП
Для сборки простого инвертора на основе трансформатора ИБП потребуется сам трансформатор с двумя обмотками, пара силовых ключей (например, IRFZ44N), драйвер затвора (TL494, SG3525 или аналогичный), и источник постоянного напряжения 12–14 В. Трансформатор должен иметь первичную обмотку с центральным отводом, что характерно для большинства ИБП мощностью до 600 Вт.
Первоочередная задача – определить, какая обмотка трансформатора является низковольтной (обычно 12 В), а какая – высоковольтной (220 В). Для этого можно использовать мультиметр или тестовую подачу напряжения 1–2 В с измерением на вторичной обмотке. После идентификации подключается драйвер, формирующий импульсы для MOSFET, управляемых чередующимися сигналами с частотой 50 Гц.
Рекомендуется установить предохранитель между аккумулятором и схемой инвертора (номиналом не выше 30 А), а также обеспечить охлаждение транзисторов радиаторами и при необходимости кулерами. При использовании ШИМ-контроллера типа SG3525 стоит настроить коэффициент заполнения и частоту с помощью соответствующих резисторов и конденсаторов в цепи таймера.
Получившийся инвертор способен питать маломощные бытовые приборы (освещение, зарядные устройства, вентиляторы) и может служить резервным источником напряжения в условиях перебоев с электроснабжением. Максимальная мощность определяется параметрами трансформатора и ключей, однако в домашних условиях разумно ограничиться нагрузкой до 200–300 Вт.

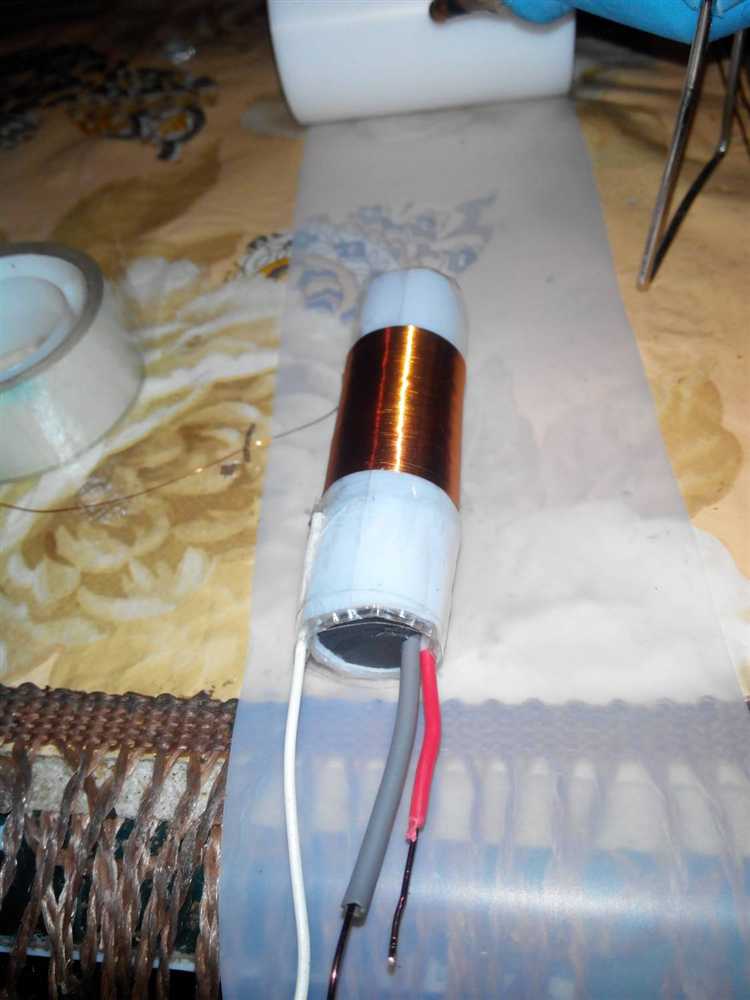

Сборка точечной сварки для аккумуляторов
Для изготовления точечной сварки из трансформатора ИБП потребуется трансформатор мощностью от 200 до 500 ВА. Первичная обмотка сохраняется без изменений, а вторичную обмотку необходимо полностью удалить. Вместо нее наматывается толстый медный провод сечением не менее 25 мм², предпочтительно в виде двух витков, что позволяет получить низкое напряжение (около 2–3 В) при большом токе (до 1000 А).
В качестве электродов подходят медные стержни диаметром 6–8 мм. Их можно зафиксировать в держателях из термостойкого пластика или текстолита. Длины проводов от трансформатора до электродов следует минимизировать для снижения потерь.
Управление сварочным импульсом реализуется через реле или семистор, подключенные к первичной обмотке. Сигнал управления удобно подавать с помощью кнопки на педали. Продолжительность импульса контролируется таймером на базе NE555 или микроконтроллера. Для сварки аккумуляторов достаточно импульсов длительностью 5–20 мс.
Для повышения надёжности конструкции рекомендуется добавить предохранитель на вход трансформатора и обеспечить охлаждение – радиаторы или вентилятор. Электрические соединения между проводами и электродами должны быть максимально плотными и выполнены пайкой или болтовым соединением с применением лужения.
Испытание проводится на металлических полосках толщиной 0.1–0.2 мм, аналогичных тем, что используются для соединения элементов аккумуляторных сборок. Удачной считается сварка, при которой при попытке разорвать соединение разрушается металл, а не точка сварки.

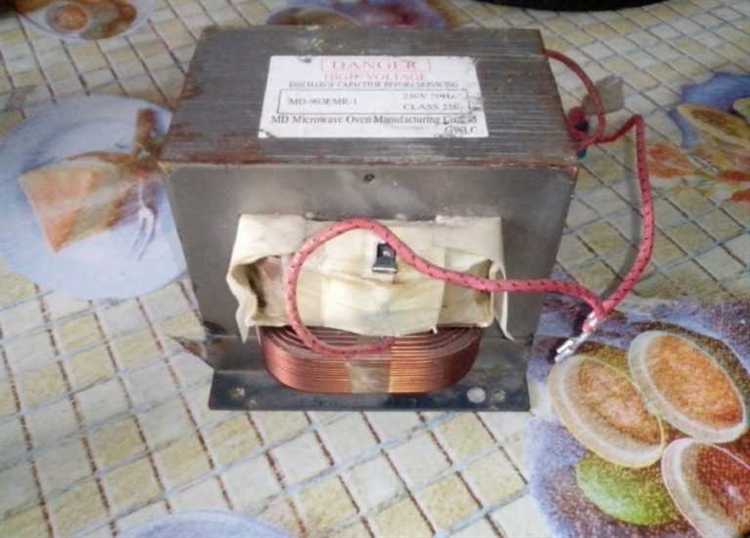

Использование трансформатора для питания паяльной станции
Трансформатор ИБП подходит для питания паяльной станции при наличии вторичной обмотки с напряжением 18–24 В и током от 3 А. Это обеспечивает стабильное питание нагревательного элемента паяльника и минимизирует нагрев трансформатора.
Перед подключением необходимо измерить сопротивление обмоток мультиметром и определить соответствующее вторичное напряжение. При отсутствии нужного напряжения вторичную обмотку выполняют заново, используя провод диаметром не менее 1,5 мм и рассчитывая количество витков исходя из соотношения примерно 10 витков на 1 В.
Для регулировки температуры применяют симисторный регулятор на BTA16 или аналогичных элементах с фазовым управлением. Между трансформатором и нагрузкой следует установить плавкий предохранитель 5–6 А и варистор для защиты от импульсных перенапряжений.
Для питания паяльника постоянным током вторичное напряжение выпрямляют мостовым выпрямителем на ток не менее 10 А и фильтруют электролитическим конденсатором 4700–10000 мкФ на напряжение 35 В или выше.
Обеспечивают качественное охлаждение трансформатора – при работе с токами свыше 3 А он значительно нагревается. Оптимально установить радиатор с вентилятором или разместить трансформатор в корпусе с вентиляционными отверстиями.
Такое решение обеспечивает надежное, стабильное и экономичное питание для самодельной паяльной станции, используя доступный трансформатор ИБП и стандартные элементы управления.

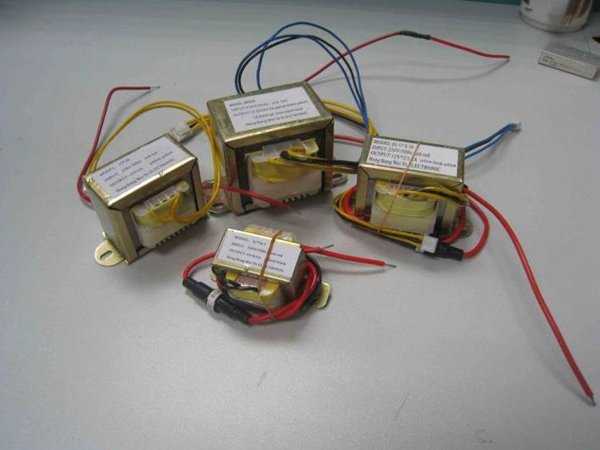

Стабилизатор напряжения на основе трансформатора от ИБП
Трансформатор ИБП с двойной обмоткой обеспечивает стабильное напряжение на выходе за счёт переключения вторичных обмоток или применения автотрансформаторной схемы. Для реализации стабилизатора на его базе важно использовать обмотки с соотношением витков, позволяющим компенсировать скачки входного напряжения в диапазоне ±15-20% от номинала.
Важный элемент – диодный мост с фильтрующим конденсатором после трансформатора для сглаживания выходного сигнала. Для защиты от перегрузок и короткого замыкания рекомендуются предохранители или автоматические выключатели в цепи первичной обмотки.
Реализуя стабилизатор, необходимо учитывать мощность трансформатора. Трансформаторы от ИБП обычно рассчитаны на 150-300 Вт, что подходит для питания бытовой электроники и маломощных приборов. Перегрузка приведёт к перегреву и выходу из строя устройства.
Для повышения качества стабилизации можно добавить узел обратной связи на основе операционного усилителя и симисторного регулятора, но базовая схема с трансформатором и реле уже значительно снижает амплитуду колебаний выходного напряжения.

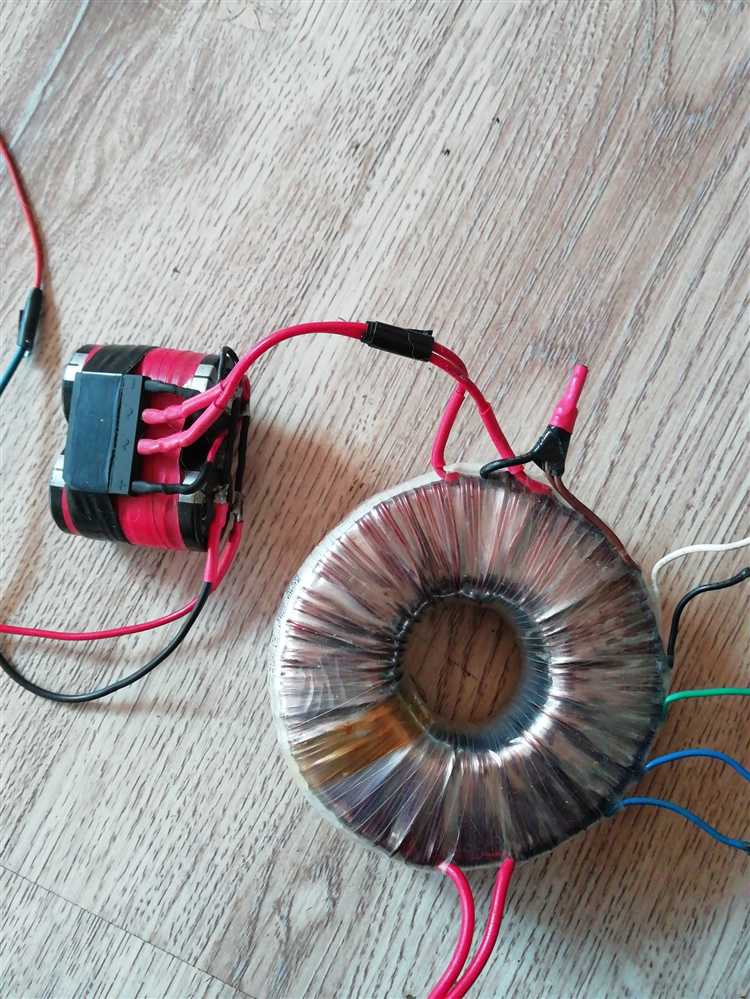

Простейший сварочный аппарат из трансформатора ИБП
Для создания простейшего сварочного аппарата используется силовой трансформатор от ИБП с мощностью не менее 300 Вт и током вторичной обмотки около 20-40 А. Основная задача – получить низковольтный ток с высоким выходным током для сварки точек или тонкого металла.
Основные этапы и рекомендации:
- Изоляция и безопасность: Обязательно проверить состояние изоляции обмоток и корпуса. Обмотки не должны иметь повреждений, чтобы избежать короткого замыкания и пожара.
- Регулировка тока сварки: Для простейшего аппарата регулировка достигается переключением количества витков вторичной обмотки или параллельным соединением. Более сложные варианты используют шунты или тиристоры, но для базового варианта это необязательно.
- Диодный мост и выпрямитель: В простом аппарате ток подается переменный, но для улучшения качества сварки можно установить диодный мост на выход вторички для получения постоянного тока. Это повышает стабильность дуги.
- Охлаждение: Трансформатор ИБП обычно имеет небольшой радиатор или вентилятор. Для сварочного аппарата необходимо обеспечить хорошее охлаждение, так как токи повышены и нагрев значительно возрастает.
Примерная схема подключения:
- Первичная обмотка подключается к сети 220 В через предохранитель.
- Вторичная обмотка или ее часть используется как источник сварочного тока.
- Если требуется, на выход ставится диодный мост для выпрямления.
- От вторички к электродам подключаются толстые провода с минимальным сопротивлением.
Практические советы:
- Используйте толстые медные провода сечением не менее 10 мм² для минимизации потерь.
- Перед сваркой проверяйте сопротивление между обмотками для исключения замыканий.
- Не работайте на пределе мощности трансформатора – рекомендуется 70-80% от максимального тока.
- Для работы с разными толщинами металла варьируйте количество витков или подключение обмоток.
Вопрос-ответ:
Как правильно определить параметры трансформатора ИБП для создания сварочного аппарата?
Для самодельного сварочного аппарата важно учитывать напряжение и ток вторичной обмотки трансформатора ИБП. Обычно у трансформатора ИБП первичная обмотка рассчитана на 220 В, а вторичная — на низкое напряжение с высоким током (около 12–24 В). Чтобы сварочный аппарат работал эффективно, вторичное напряжение должно быть около 20–30 В при токе не менее 50–100 А. При подборе нужно измерить сопротивление вторичной обмотки и оценить возможность охлаждения, поскольку высокая нагрузка приводит к нагреву.
Какие модификации трансформатора ИБП необходимы для изготовления стабилизатора напряжения?
Для стабилизатора напряжения трансформатор от ИБП обычно используют в качестве понижающего или повышающего звена. Часто требуется перемотка вторичной обмотки, чтобы получить нужное выходное напряжение (например, стабильные 12 или 24 В). Кроме того, для повышения устойчивости стабилизатора применяют схемы с тиристорами или реле, которые управляют подачей напряжения. Важно обеспечить качественную изоляцию проводов и надежное крепление обмоток, так как трансформатор будет работать под постоянной нагрузкой.
Можно ли использовать трансформатор ИБП для питания паяльной станции, и какие нюансы при этом учесть?
Да, трансформатор от ИБП подходит для питания паяльной станции при условии, что он выдает стабильное низкое напряжение с достаточной силой тока. Для паяльника важно получить напряжение в районе 12 В и ток от 3 до 5 А, что позволит нагревательному элементу работать эффективно. При сборке стоит добавить термостат или регулятор мощности для контроля температуры, а также предусмотреть плавкий предохранитель для защиты от короткого замыкания и перегрузок. Важен также правильный подбор проводов и контактов, чтобы избежать потерь и нагрева.
Какие преимущества дает использование трансформатора ИБП в точечной сварке для аккумуляторов?
Трансформатор ИБП позволяет получить высокие токи с низким напряжением, что идеально подходит для точечной сварки аккумуляторных пластин. Это обеспечивает быстрый и равномерный нагрев точек соединения без перегрева всей конструкции. Благодаря компактности и уже имеющейся обмотке, такой трансформатор упрощает изготовление сварочного аппарата. Кроме того, возможность регулировать ток сварки помогает контролировать качество сварных швов и минимизировать повреждения аккумуляторов.
Какие основные сложности возникают при переделке трансформатора ИБП в лабораторный источник питания?
Главные сложности связаны с необходимостью точной регулировки выходного напряжения и тока. Трансформатор ИБП изначально рассчитан на определённые параметры, и изменение их требует перемотки или добавления стабилизирующих элементов. Также возникает вопрос эффективного охлаждения при длительной работе под нагрузкой, поскольку перегрев снижает ресурс устройства. Кроме того, для лабораторного источника питания важна стабильность и минимальный уровень пульсаций, что требует дополнительных фильтров и схем стабилизации. При сборке нужно учитывать безопасность, чтобы избежать коротких замыканий и перегрузок.
