Нулевой провод в однофазной сети выполняет функцию обратного пути для тока нагрузки. При идеальных условиях ток в нулевом проводе равен току, протекающему через фазу, однако на практике этот показатель зависит от характера нагрузки и качества монтажа.
Важно учитывать, что при несимметричной нагрузке ток в нулевом проводе может превысить фазовый ток. Это происходит из-за разницы в потреблении электроэнергии на различных потребителях, подключённых к сети. В таких случаях возникает риск перегрева нулевого провода и последующих повреждений системы.
Рекомендуется проводить регулярные измерения тока в нулевом проводе с помощью токовых клещей или специализированных приборов. При превышении допустимых значений необходимо выявлять и устранять причины несимметрии нагрузки, а также проверять целостность и сопротивление нулевого проводника.
Особое внимание следует уделять качеству заземления и правильному подключению PEN-проводников в распределительных щитах. Несоблюдение этих правил приводит к появлению токов утечки и повышенной электробезопасности.

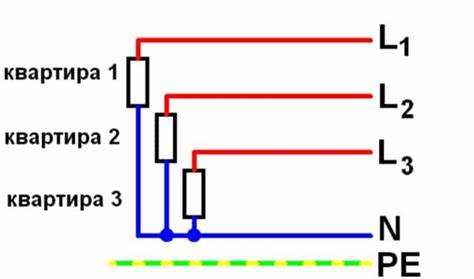

Причины появления тока в нулевом проводе однофазной системы
Ток в нулевом проводе возникает из-за разности нагрузок в фазной и нулевой цепях. В однофазной системе с симметричной нагрузкой ток нулевого провода минимален, однако реальные условия редко обеспечивают идеальное равновесие.
Основной причиной является несоответствие потребляемой мощности по фазам и неполное возвращение тока по нулевому проводу, что приводит к его протеканию. При этом ток в нулевом проводе равен разнице фазных токов, что особенно заметно при разной мощности подключенных приборов.
Наличие асимметричных нагрузок – бытовых приборов с различным потреблением электроэнергии, таких как электроплиты, стиральные машины и освещение, вызывает неравномерное распределение тока. Это приводит к увеличению тока в нулевом проводе и нагреву проводников.
Проблемы с контактом и увеличенное сопротивление соединений, включая клеммы и ответвления, способствуют появлению дополнительного тока. Плохой контакт вызывает падение напряжения и может спровоцировать ток утечки в нулевой цепи.
Сдвиг фаз между напряжением и током в нагрузках с активной и реактивной составляющей также приводит к увеличению тока в нулевом проводе, поскольку реактивные токи не компенсируются полностью.
В системах с неправильным подключением – например, при замене фазного и нулевого проводов местами – ток в нулевом проводе значительно возрастает, что создает угрозу безопасности и повреждение оборудования.
Для минимизации тока в нулевом проводе рекомендуется обеспечить балансировку нагрузки, использовать качественные контакты и проверять правильность подключения проводников. Контроль сопротивления и регулярное техническое обслуживание снижают риски возникновения избыточного тока.

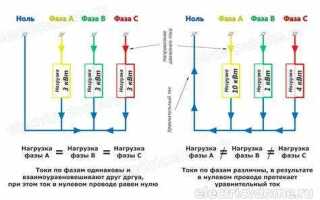

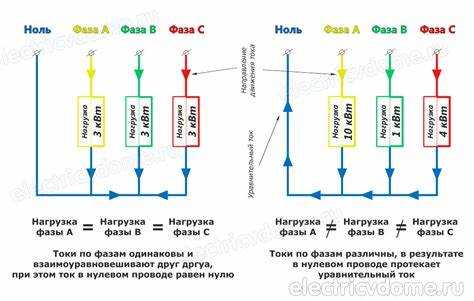

Влияние несбалансированных нагрузок на ток в нулевом проводе
В однофазной сети при идеально сбалансированных нагрузках токи в фазном и нулевом проводах совпадают по величине и направлению, что минимизирует ток в нулевом проводе. Однако при наличии несбалансированных нагрузок ток в нулевом проводе возрастает и может превышать фазный ток.
Несбалансированная нагрузка возникает при различных значениях активной и реактивной мощности в фазе, что приводит к разности токов между фазным и нулевым проводом. В этом случае ток нулевого провода определяется не суммой, а векторной разностью фазных токов, что вызывает увеличение его амплитуды.
Практические измерения показывают, что при несбалансированных нагрузках ток в нулевом проводе может достигать 150–200% от максимального фазного тока. Это повышает риск перегрева нулевого провода, особенно если его сечение недостаточно для таких нагрузок.
Для снижения тока в нулевом проводе рекомендуется уравновешивать нагрузки по фазам, используя фазоразделительные устройства или распределяя электроприборы с равной мощностью по разным фазам. Важно учитывать коэффициенты мощности подключаемых устройств и снижать реактивную составляющую тока с помощью компенсирующих устройств.
Неправильный выбор сечения нулевого провода при несбалансированных нагрузках приводит к избыточным потерям энергии и повышенному нагреву, что сокращает срок службы кабеля и повышает риск пожара. Оптимальное решение – установка нулевого провода с сечением, равным или превышающим сечение фазных проводов, и регулярный мониторинг баланса нагрузок.
Методы измерения и диагностики тока в нулевом проводе
Измерение тока в нулевом проводе необходимо для выявления асимметрий нагрузки и предотвращения перегрузок, которые могут привести к перегреву и повреждению оборудования. Для этого применяют специализированные приборы и методы, позволяющие получить точные данные при работе однофазной сети.
- Токовые клещи с функцией измерения переменного и постоянного тока: применяются для бесконтактного контроля, фиксируют токи от миллиампер до десятков ампер с высокой точностью. При выборе клещей важно учитывать их класс точности и диапазон измерений, чтобы избежать искажений в показаниях.
- Мультиметры с функцией измерения переменного тока через токовые трансформаторы (ТТ): подходят для диагностики, когда ток превышает пределы прямого измерения прибора. Использование ТТ обеспечивает изоляцию и повышает безопасность работ.
- Установка шунтов с последующим измерением падения напряжения: позволяет определить ток с высокой точностью, особенно при низких токах в нулевом проводе. Для корректных результатов необходим точный расчет сопротивления шунта и стабильность контактных соединений.
Диагностика тока в нулевом проводе должна включать анализ:
- Наличия и величины токов утечки, которые могут свидетельствовать о повреждении изоляции или неправильном подключении потребителей.
- Асимметрии фазных токов, влияющей на величину тока в нулевом проводе и являющейся причиной дополнительных потерь энергии и перегрева.
- Качества нулевого заземления, оцениваемого по величине тока и его колебаниям во времени.
Рекомендуется проводить измерения при полной нагрузке и при отключенных отдельных потребителях для выявления конкретных причин аномалий. Регулярный мониторинг с помощью токовых клещей и периодический контроль с помощью шунтов или трансформаторов тока обеспечивают достоверные данные для профилактического обслуживания и снижения риска аварий.
Последствия превышения тока в нулевом проводе для электросети
Превышение тока в нулевом проводе приводит к повышенному нагреву, что снижает изоляционные свойства проводников и ускоряет их износ. Это увеличивает риск возгорания и выхода из строя элементов сети. Из-за перегрева могут возникнуть локальные точки с высоким сопротивлением, способствующие появлению перенапряжений и нарушению работы защитных устройств.
Нарушение баланса токов приводит к повышению потенциала нулевого провода относительно земли, что создает опасность поражения электрическим током при прикосновении к корпусам оборудования. Кроме того, из-за высокого тока в нулевом проводе увеличивается уровень электромагнитных помех, ухудшающих работу чувствительной электроники и коммуникационных систем.
Для предотвращения превышения тока необходимо строго соблюдать требования по сечению нулевого провода согласно нагрузке. Рекомендуется регулярный контроль сопротивления заземляющих и нулевых цепей, а также использование устройств защитного отключения с корректной настройкой. При проектировании системы важно учитывать возможные несимметричные нагрузки и обеспечить резервирование нулевого провода для снижения риска перегрузок.
Роль заземления в снижении тока нулевого провода
Заземление обеспечивает контроль и стабилизацию потенциала системы, что существенно влияет на величину тока в нулевом проводе однофазной сети. При правильной организации заземления уменьшается вероятность протекания значительных токов через нулевой провод, так как обеспечивается отведение токов утечки и защитных токов на землю.
Важный аспект – создание низкоомного контура заземления, который позволяет эффективно сбрасывать токи, возникающие при асимметричной нагрузке и паразитных токах, возникающих из-за емкостных связей и дефектов изоляции. Низкое сопротивление заземляющего устройства (< 4 Ом для жилых и общественных зданий по нормативам) снижает токи обратного нулевого провода до минимальных значений.
Рекомендуется отдельное выполнение нулевого и защитного проводников с последующим объединением на вводе распределительного щита, что исключает избыточный ток в нулевом проводе и предотвращает его перегрузку. При этом сам нулевой провод должен быть рассчитан на минимальный ток, так как часть тока смещается через заземление.
При нарушениях изоляции и повреждениях оборудования именно заземление направляет токи аварийных режимов в землю, предотвращая их протекание по нулевому проводу. Это снижает перегрузки и повышает безопасность системы.

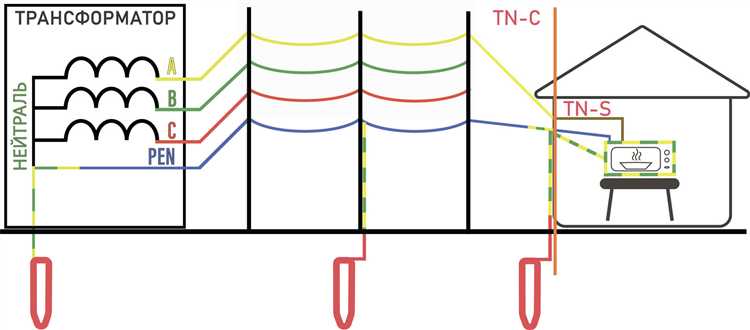

Использование зануления и TN-C-S систем с четко организованным заземлением уменьшает разность потенциалов между нейтралью и землей, что напрямую уменьшает токи в нулевом проводе и снижает потери электроэнергии.
Использование токовых трансформаторов для контроля нулевого провода
Для контроля нулевого провода выбирают трансформаторы с коэффициентом трансформации, обеспечивающим высокую точность измерений в диапазоне токов, характерных для конкретной нагрузки. Обычно это трансформаторы с классом точности не ниже 0,5, способные фиксировать токи от долей ампера до нескольких десятков ампер без значительных погрешностей.
При монтаже токового трансформатора на нулевой провод важно обеспечить полное охватывание всех фазных проводов и нулевого, если конструкция позволяет, для корректного измерения результирующего тока. Это исключает влияние внешних магнитных полей и минимизирует ошибки. В случае, когда ТТ установлен только на нулевой провод, контролируемый ток отражает сумму токов всех фаз, проходящих через нагрузку.
Токовые трансформаторы должны регулярно проверяться на целостность изоляции и правильность подключения. Нарушение изоляции приводит к искажению данных и может стать причиной аварийных ситуаций. Для автоматизации контроля данные с ТТ передают на системы удалённого мониторинга, где анализируется динамика изменений тока в нулевом проводе и своевременно выявляются отклонения.
Практические рекомендации по уменьшению тока в нулевом проводе
Для снижения тока в нулевом проводе в однофазной сети необходимо обеспечить правильное распределение нагрузки и контроль состояния проводки. Основные меры включают:
- Равномерное распределение нагрузок по фазам. Несбалансированная нагрузка приводит к увеличению нулевого тока. Следует проверять и корректировать подключение потребителей, чтобы токи на фазах были максимально близки.
- Использование нулевого провода с сечением не менее фазного, с учетом длины линии и максимально допустимого тока. Нехватка сечения вызывает повышение сопротивления и увеличение токов из-за рассеяния.
- Регулярная проверка целостности и надежности контактов на нулевом проводе. Окисление, ослабление зажимов или повреждения приводят к росту сопротивления и увеличению тока.
- Избегание совместного использования нулевого провода с заземляющими проводниками. Это снижает вероятность прохождения паразитных токов и уменьшает нагрузку на нулевой провод.
- Монтаж оборудования с уравниванием потенциалов и применением устройств защитного отключения (УЗО). Это предотвращает токи утечки, уменьшая нагрузку на нулевой провод.
- Использование фильтров и компенсирующих устройств для сглаживания нелинейных нагрузок, таких как импульсные блоки питания. Это снижает гармонические токи в нулевом проводе, которые часто в несколько раз превышают фазные.
Применение этих мер позволяет снизить токи в нулевом проводе до безопасных значений, повысить надежность и эффективность работы однофазной сети.
Особенности расчёта токов в нулевом проводе при различных типах нагрузок
При расчёте токов в нулевом проводе критично учитывать характер нагрузки. Для чисто активных нагрузок сумма токов фаз равна току нулевого провода, который обычно невысок. Однако при наличии несбалансированной нагрузки в фазах или значительной доле реактивной составляющей, ток в нулевом проводе может значительно превысить фазные токи.
В случае индуктивных или емкостных нагрузок фазы сдвигаются по фазе относительно друг друга, что приводит к векторной сумме токов, отличной от простой арифметической. Это требует применения комплексных чисел для точного определения величины и направления тока в нулевом проводе. Игнорирование фазовых сдвигов приводит к существенным ошибкам в расчёте и потенциальным перегрузкам.
Для нелинейных нагрузок, таких как импульсные блоки питания и электроника с импульсным током, возникает большое содержание высших гармоник, которые не компенсируются между фазами. Это приводит к значительному увеличению тока в нулевом проводе за счёт гармоник, иногда превышающему фазные токи в несколько раз. В таких условиях необходимо учитывать коэффициент гармоник и применять методы спектрального анализа.
При расчётах для смешанных нагрузок важно разделять токи на составляющие: активную, реактивную и гармоническую. Ток нулевого провода следует определять как векторную сумму всех компонентов фазных токов с учётом гармоник. Практическим решением является установка дополнительных измерительных приборов для контроля токов в нулевом проводе и корректировка схемы нейтрализации.
Рекомендации: при наличии значительной реактивной нагрузки или нелинейных потребителей следует выполнять расчёты с использованием комплексного анализа и учитывать спектр гармоник. Для точного расчёта необходимо применять фазорные диаграммы и анализ частотного состава токов, а также регулярно контролировать состояние нулевого провода в эксплуатации.
Вопрос-ответ:
Почему в нулевом проводе появляется ток при работе однофазной сети?
Ток в нулевом проводе возникает из-за разницы токов в фазных проводах. Если нагрузка несимметрична, то сумма токов в фазах не равна нулю, и разница течет через нулевой провод. Это связано с тем, что нулевой провод предназначен для возврата тока от нагрузки обратно к источнику, обеспечивая замкнутый контур.
Как влияет неравномерное распределение нагрузки на ток в нулевом проводе?
Если нагрузка распределена неравномерно по фазам, токи в каждой из них отличаются по величине и фазе. В результате их векторная сумма не равна нулю, и образуется ток в нулевом проводе. Чем сильнее дисбаланс нагрузки, тем больше ток в нулевом проводе, что может привести к дополнительным потерям и перегреву.
Какие последствия могут возникнуть при большом токе в нулевом проводе?
Повышенный ток в нулевом проводе может привести к нагреву проводника, что ухудшает его эксплуатационные характеристики и повышает риск пожара. Также это указывает на нарушение баланса фазных нагрузок и может влиять на работу защитных устройств, вызывая ложные срабатывания или их отказ.
Можно ли полностью исключить ток в нулевом проводе при однофазной нагрузке?
Полностью устранить ток в нулевом проводе невозможно, если нагрузка подключена к сети. Однако при идеальном равномерном распределении фазных токов и симметричной нагрузке ток в нулевом проводе будет минимальным. В бытовых однофазных сетях ток в нулевом проводе обычно равен току нагрузки.
Как правильно подобрать сечение нулевого провода, учитывая ток, который в нем протекает?
Сечение нулевого провода должно соответствовать максимальному ожидаемому току, проходящему через него. Обычно оно выбирается не меньше сечения фазного провода, поскольку через нулевой провод может протекать ток, равный сумме всех нагрузок. При неправильном выборе сечения возрастает риск перегрева и повреждения изоляции.
