Сип провод что это такое

Силовой изолированный провод (СИП) представляет собой современный кабель, предназначенный для открытой прокладки на воздушных линиях электропередач. Его конструкция включает алюминиевую жилу с изоляцией из сшитого полиэтилена и внешнюю защитную оболочку из ПВХ или полимерных материалов. Такой состав обеспечивает высокую устойчивость к механическим нагрузкам, ультрафиолетовому излучению и атмосферным воздействиям.

Основные виды СИП различаются по числу жил и назначению: одножильные, двухжильные и многожильные варианты. В частности, СИП-1 используется для заземляющих и нулевых линий, а СИП-2 – для фазных проводников с напряжением до 1 кВ. При выборе конкретного типа учитываются технические параметры, такие как сечение жилы, температурный режим эксплуатации и требования по пожаробезопасности.

Применение СИП актуально в частных и коммерческих электросетях благодаря простоте монтажа и снижению риска коротких замыканий. Использование СИП позволяет оптимизировать эксплуатационные расходы и повысить надежность электроснабжения, особенно в зонах с неблагоприятными климатическими условиями и ограниченным доступом для обслуживания.

Типы и конструктивные особенности СИП проводов

СИП (самонесущий изолированный провод) представлен несколькими типами, различающимися по количеству жил, материалу и назначению. Основные разновидности – СИП-1, СИП-2, СИП-3 и СИП-4. СИП-1 и СИП-2 имеют алюминиевые жилы с защитной изоляцией из сшитого полиэтилена, что обеспечивает высокую стойкость к ультрафиолету и механическим повреждениям. СИП-1 – одно- или двухжильный провод с изоляцией для питания линий электропередачи до 1 кВ. СИП-2 оснащён алюминиевым несущим сердечником с изолированными фазными жилами, применяется для воздушных линий с несколькими фазами.

СИП-3 и СИП-4 отличаются наличием стального или алюминиевого сердечника, который несёт механическую нагрузку. СИП-3 – многожильный провод с несущим сердечником из стальных оцинкованных проволок, покрытых алюминием, предназначен для сетей 0,4–10 кВ. СИП-4 имеет алюминиевый несущий сердечник, что уменьшает массу и коррозионные риски, подходит для линий низкого и среднего напряжения.

Изоляция жил выполнена из сшитого полиэтилена с высокой стойкостью к температурным перепадам от -60 до +90 °C и к воздействию атмосферных факторов. Толщина изоляции варьируется в зависимости от типа и сечения жил, обычно составляет 1,3–2,3 мм, что обеспечивает устойчивость к пробоям и механическим нагрузкам.

Конструктивно провод имеет круглое или секторное сечение жил, обеспечивающее компактность и равномерное распределение токовой нагрузки. Особенность СИП – отсутствие необходимости в дополнительной подвеске благодаря несущему сердечнику, что упрощает монтаж и снижает расходы на опоры и крепеж.

Для защиты от растяжений и вибраций в конструкции предусмотрены специальные компенсаторы и усиленные места крепления. Соединительные элементы выполнены из алюминиевых сплавов с антикоррозионным покрытием, что увеличивает срок службы линий в сложных климатических условиях.

Материалы жил и изоляции в СИП проводах

Жилы СИП проводов изготавливаются из алюминия высокого класса чистоты, обычно марки АД или АМ, что обеспечивает оптимальное сочетание электрической проводимости и механической прочности. Для повышения надежности в конструкциях применяются многожильные алюминиевые провода с механическим сжатием, обеспечивающим плотный контакт между жилами.

Изоляция жил в СИП выполняется из сшитого полиэтилена (ПЭ), отличающегося высокой стойкостью к ультрафиолету, температурным перепадам и механическим нагрузкам. Этот материал не горит и сохраняет эластичность при температурах от –60°С до +90°С.

• Внешний защитный слой – прозрачный полимерный экран на основе ПЭ или ПВХ, препятствующий проникновению влаги и загрязнений.
• Армирующая оболочка состоит из стекловолоконных нитей, которые обеспечивают прочность и сопротивление разрывам, сохраняя при этом гибкость.
• Внутренний слой с герметизирующим составом предотвращает коррозию алюминия и защищает жилы от окисления.

Использование таких материалов позволяет СИП проводам выдерживать нагрузки ветра и льда, эксплуатироваться на открытом воздухе без дополнительной защиты, а также обеспечивать длительный срок службы – более 30 лет при правильном монтаже.

Рекомендации по выбору материала изоляции включают учет климатических условий эксплуатации и требований к пожарной безопасности. Например, в регионах с высокой солнечной активностью предпочтительнее СИП с повышенной УФ-стабилизацией, а в местах с повышенным риском механических повреждений – усиленной армировкой.

Технические параметры и допустимые нагрузки

Жила СИП-провода изготавливается из алюминиевого сплава марки АМг или алюминия марок АД1, АД31 сечением от 16 до 240 мм². Максимальное рабочее напряжение составляет 0,66/1 кВ. Сопротивление изоляции при температуре 20 °C не ниже 50 МОм·км.

Температурный режим эксплуатации провода лежит в диапазоне от -50 °C до +90 °C, кратковременная температура жилы при перегрузках допускается до +120 °C без потери эксплуатационных характеристик.

Допустимая токовая нагрузка зависит от сечения и способа прокладки. Для провода СИП-2 с сечением 35 мм² допустимый ток составляет около 150 А, для 95 мм² – порядка 240 А. При прокладке на открытом воздухе токовые нагрузки могут быть увеличены за счёт эффективного охлаждения жил.

Удельное сопротивление жилы не превышает 0,0283 Ом·мм²/м для алюминия, что обеспечивает минимальные потери при передаче электроэнергии. Рекомендуется учитывать коэффициенты запаса по нагрузке 1,1–1,3 при проектировании для компенсации перегрузок и возможных возрастаний температуры.

Механическая прочность жил выдерживает растягивающие усилия до 50–60 МПа, что гарантирует устойчивость к ветровым нагрузкам и вибрациям при монтаже и эксплуатации. Изоляция из ПВХ и полиэтилена обеспечивает стойкость к ультрафиолетовому излучению и атмосферным воздействиям не менее 25 лет.

Рекомендуется соблюдать нормы монтажа с учётом предельного радиуса изгиба – не менее 15 диаметров жилы, чтобы избежать микротрещин и ухудшения токопроводящих свойств. Для надежной работы важно использовать провод с сертификатами, подтверждающими соответствие ГОСТ 31565-2012 и ТУ производителя.

Климатические условия эксплуатации СИП проводов

СИП провода предназначены для работы в диапазоне температур от -60 °C до +50 °C, что обеспечивает стабильность электрических и механических характеристик при экстремальных климатических условиях. В регионах с повышенной влажностью и частыми осадками изоляция СИП должна сохранять водонепроницаемость и устойчивость к УФ-излучению, предотвращая коррозию и разрушение полимерного покрытия.

При эксплуатации в районах с высокой ветровой нагрузкой необходимо учитывать класс механической прочности провода – выбираются марки с усиленной алюминиевой оболочкой и дополнительным армированием жил для предотвращения провисания и повреждений. В местах с возможным обледенением нагрузка на провод может увеличиваться на 30-50%, что требует применения конструкций с запасом прочности не менее 20% от расчетной.

СИП провода серий А и В рассчитаны для работы в условиях континентального и умеренного климата с сезонными перепадами температур. Для тропического и субтропического климата применяются специализированные провода с повышенной стойкостью к ультрафиолету и химическим воздействиям.

В районах с повышенным уровнем загрязнения воздуха и агрессивными средами (соляные испарения, промышленные выбросы) рекомендуется использовать СИП с изоляцией из сшитого полиэтилена или специализированными антикоррозийными покрытиями. Это существенно увеличивает срок службы и снижает риск электрических пробоев.

Монтаж СИП в суровых климатических условиях требует соблюдения норм по натяжению и прокладке, чтобы избежать микротрещин и повреждений изоляции. Рекомендуется регулярный технический осмотр с проверкой состояния изоляции и крепежа, особенно после экстремальных погодных явлений.

Правила монтажа и особенности подключения

Монтаж СИП проводов требует строгого соблюдения технических норм для обеспечения надежности и безопасности электросети. Основные правила монтажа включают:

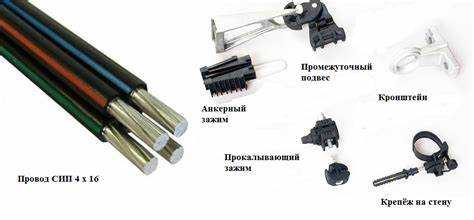

• Использование специализированных зажимов и фитингов, рекомендованных производителем для конкретного типа СИП;
• Обеспечение натяжения проводов в пределах допустимых значений (обычно от 2 до 5% длины пролёта) для предотвращения провисания и механических повреждений;
• Установка опор с расчетом на ветровые и снеговые нагрузки согласно климатическим условиям региона;
• Обеспечение минимального расстояния между проводами и конструкциями, не менее 0,4 м для проходных участков;
• Использование изолирующих подвесок для предотвращения контакта проводов с металлическими или бетонными конструкциями;
• Запрещается резать жилы СИП для подключения, если это не предусмотрено конструкцией;
• Подключение осуществляется с помощью заводских наконечников или компрессионных зажимов без повреждения изоляции;
• Все соединения должны быть герметичными и устойчивыми к коррозии, особенно в местах с повышенной влажностью;

Особенности подключения СИП проводов:

1. Перед подключением необходимо проверить целостность изоляции и отсутствие механических повреждений;
2. Использование специального инструмента для обжима и фиксации зажимов обеспечивает надежный контакт;
3. Соединения не допускается выполнять пайкой, так как это снижает механическую прочность;
4. Подключение к трансформаторным подстанциям и распределительным щитам должно соответствовать требованиям ПУЭ и нормам безопасности;
5. Проводка СИП должна предусматривать защиту от перенапряжений, включая установку ограничителей и разрядников;
6. Особое внимание уделяется заземлению, которое должно быть выполнено согласно проекту и нормативам;
7. Монтажные работы должны проводиться при отсутствии напряжения и с использованием средств индивидуальной защиты;

Соблюдение этих правил гарантирует долговечность линии и снижение рисков аварий и возгораний.

Применение СИП проводов в жилом строительстве

СИП (самонесущий изолированный провод) широко используется для внешнего электроснабжения жилых домов, обеспечивая надежное и безопасное подключение к распределительным сетям. Основное применение – прокладка воздушных линий электропередач от опоры до дома, а также между опорами на участке.

Для жилых строений обычно применяются СИП с сечением жил 16–35 мм², что позволяет выдерживать нагрузку до 100–150 А без перегрева. Оптимальный выбор зависит от суммарной мощности потребителей и протяженности линии, при этом учитываются допустимые потери напряжения, не превышающие 5%.

Использование СИП исключает необходимость монтажа дополнительных изоляторов и защитных оболочек, что ускоряет монтаж и снижает затраты. Провод устойчив к атмосферным воздействиям, ультрафиолету и температурным перепадам от -60 до +50 °C, что гарантирует долговечность и стабильность эксплуатации.

В жилом строительстве СИП применяется для организации подключения электропитания в частных домах, коттеджах и многоквартирных зданиях с воздушной разводкой. Особое внимание уделяется правильному натяжению провода и установке ответвительных зажимов для предотвращения провисания и механических повреждений.

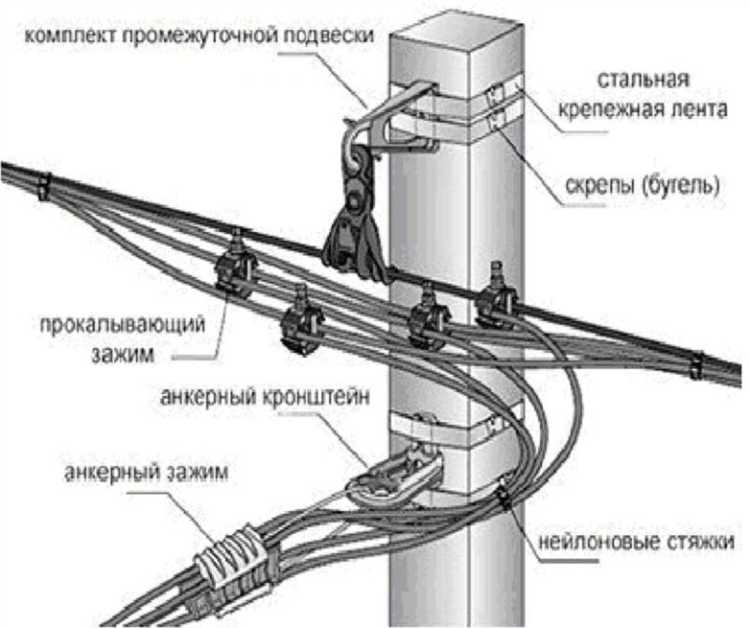

При монтаже СИП следует использовать специальные кронштейны и анкеры, выдерживающие механические нагрузки, чтобы обеспечить устойчивость линии к ветровым и снеговым воздействиям. Рекомендуется избегать пересечения с деревьями и другими конструкциями, способными повредить изоляцию.

Для подключения к вводным устройствам жилого дома применяются соответствующие клеммные и ответвительные зажимы, обеспечивающие надежный контакт и герметичность. При необходимости допускается прокладка СИП внутри зданий, но только в защитных коробах или трубах с соответствующим классом пожарной безопасности.

Использование СИП в жилом строительстве повышает общую безопасность электроснабжения, снижает риск замыканий и обеспечивает долговременную эксплуатацию без необходимости частого обслуживания.

Использование СИП проводов в промышленности и сельском хозяйстве

В промышленном секторе СИП (самонесущий изолированный провод) применяют для наружного электроснабжения производственных объектов с высокой степенью защиты от коррозии и механических воздействий. Типы СИП с алюминиевыми жилами (например, СИП-2 и СИП-4) оптимальны для линий с длительными пролетами, где требуется минимизация потерь и высокая устойчивость к вибрациям и агрессивным условиям.

Особенно эффективны СИП-провода при прокладке электросетей на промышленных территориях с повышенной влажностью и пылевыми загрязнениями, так как изоляция выдерживает воздействие ультрафиолета, агрессивных химических веществ и перепады температур от -50 до +50 °C.

В сельском хозяйстве СИП широко используются для питания насосных станций, орошения и электрооборудования теплиц. Применение изолированных проводов уменьшает риск коротких замыканий и повышает безопасность эксплуатации в условиях открытых полей и повышенной влажности. При этом СИП-3 и СИП-4 с изоляцией из ПВХ или сшитого полиэтилена обеспечивают надежность и долговечность сетей.

Для подключения оборудования на фермах рекомендуются СИП с сечением жил от 16 до 50 мм², что соответствует стандартным нагрузкам насосов и электроприборов. Монтаж должен проводиться с учетом допустимых изгибов и натяжения, чтобы исключить повреждения изоляции и сохранить механическую прочность.

Использование СИП позволяет снизить затраты на техническое обслуживание и повысить устойчивость электросетей к атмосферным воздействиям, что особенно актуально для удаленных и малонаселённых районов сельской местности.

Причины и способы предотвращения повреждений СИП проводов

Основные причины повреждений СИП проводов включают механические воздействия, коррозию, перегрузки и воздействие атмосферных факторов. Механические повреждения часто возникают из-за неправильного монтажа, сильного ветра, падения деревьев или контактирования с посторонними предметами. Коррозия, несмотря на защиту алюминиевой оболочки, может развиваться в местах повреждения изоляции или соединений, снижая надежность линии.

Перегрузки связаны с превышением допустимой токовой нагрузки, что приводит к перегреву жил и ускоренному старению изоляции. Атмосферные воздействия, такие как ультрафиолетовое излучение и осадки, влияют на изоляционный материал и крепежные элементы, вызывая постепенное разрушение. Важно учитывать и электромагнитные воздействия, например, ближние грозовые разряды, которые могут вызвать пробой изоляции.

Для предотвращения повреждений необходимо строго соблюдать технические нормы монтажа: использовать крепежи, соответствующие типу и диаметру провода, обеспечивать достаточный провис и натяжение, исключать контакт проводов с ветвями и другими конструкциями. Установка защитных устройств – анкерных зажимов, предохранительных колец и изоляторов – повышает устойчивость линии к механическим нагрузкам и вибрациям.

Регулярный технический осмотр и обслуживание линий СИП позволяют своевременно выявлять износ и повреждения, предотвращая аварийные ситуации. Особое внимание уделяется состоянию крепежных элементов и изоляции в местах соединений, где риск повреждений повышен. При эксплуатации рекомендуется использовать современные средства защиты от коррозии и обновлять защитные покрытия.

Для снижения риска перегрузок необходимо правильно рассчитывать сечение проводов с учетом максимальной нагрузки и климатических условий. В местах с повышенной ветровой нагрузкой и снеговыми отложениями целесообразно устанавливать дополнительные опоры и применять более прочные модели проводов с усиленной оболочкой. Также рекомендуется использовать средства молниезащиты для минимизации повреждений от грозовых разрядов.

Вопрос-ответ:

Какие основные типы СИП проводов существуют и чем они отличаются?

СИП (самонесущий изолированный провод) выпускается в нескольких вариантах, отличающихся конструкцией и количеством жил. Основные типы включают двухжильные, трехжильные и четырехжильные провода. Каждый из них имеет изоляцию из полиэтилена и алюминиевую несущую жилу. Различия касаются сечения жил и назначения: двухжильные обычно применяются для линий с одним фазным проводом и нулём, трехжильные — для трехфазных сетей, а четырехжильные подходят для трехфазных линий с нулём и защитным проводом. Выбор зависит от конкретных требований электросети.

Каковы характеристики изоляции и несущей жилы у СИП проводов, влияющие на их эксплуатацию?

Изоляция СИП проводов сделана из стойкого к ультрафиолету и атмосферным воздействиям полиэтилена, что обеспечивает длительный срок службы на открытом воздухе. Несущая жила выполнена из алюминиевого сплава с высокой прочностью и низким весом, что позволяет выдерживать значительные механические нагрузки без дополнительной опоры. Благодаря этим свойствам провод не требует дополнительной защиты от коррозии и может эксплуатироваться в различных климатических условиях.

В каких сферах и условиях лучше всего использовать СИП провод?

СИП провод широко применяется в линиях электропередачи на улице, особенно в сельской местности и пригородных зонах. Его часто используют для подвески на опорах, прокладывают между зданиями и сооружениями, а также для подключения частных домов и хозяйственных построек. Провод хорошо переносит влажность, перепады температуры и ветровые нагрузки. Он незаменим там, где нужна быстрая и надежная установка без прокладки скрытых кабелей.

Какие меры предосторожности и правила монтажа нужно соблюдать при работе с СИП проводом?

При монтаже СИП необходимо учитывать рекомендации производителя и нормативы безопасности. Важно использовать специальные зажимы и крепления, обеспечивающие надежное натяжение без повреждения изоляции. Не допускается контакт провода с острыми предметами и металлическими конструкциями без защитных прокладок. При работе с проводом следует соблюдать правила электробезопасности: отключать питание, использовать изолирующие инструменты и соблюдать расстояния от линий до зданий и деревьев. Правильный монтаж продлевает срок службы и минимизирует риск аварий.
