Фильтрация воды в скважине – ключевой этап обустройства автономного водоснабжения. Готовые промышленные фильтры стоят дорого и не всегда подходят по диаметру обсадной колонны. Изготовление фильтра из пластиковой трубы диаметром 110 мм или 125 мм позволяет сэкономить до 70% бюджета без ущерба для эффективности. Основная задача – предотвратить поступление песка и ила в насос, сохранив высокую производительность скважины.
Для изготовления потребуется ПВХ или ПНД труба длиной до 2 метров, желательно с толщиной стенки не менее 6 мм. Перфорация выполняется с шагом 2–3 см при ширине прорезей около 1,5 мм. Лучший инструмент – угловая шлифмашина с тонким отрезным диском. Для увеличения площади фильтрации прорези делают по спирали или в шахматном порядке. Необходимо избегать чрезмерной перфорации: это ослабляет трубу и снижает качество фильтрации.
Чтобы исключить засорение, трубу оборачивают фильтрующим материалом – геотекстилем плотностью от 120 г/м². Крепление – пластиковыми хомутами через каждые 20–30 см. Лучше избегать металлических элементов: они подвержены коррозии и могут загрязнять воду. Установка фильтра производится на забой скважины до уровня водоносного слоя с обязательной промывкой перед запуском системы.
Выбор диаметра и типа пластиковой трубы для фильтра
Диаметр трубы напрямую влияет на дебит скважины и устойчивость конструкции. Оптимальный внутренний диаметр для фильтра на частной скважине – от 110 до 160 мм. При меньших размерах повышается риск быстрого заиливания и затруднённой очистки. Для artesian скважин с повышенным водоотбором рекомендуется использовать трубы диаметром от 180 мм и выше.
Для изготовления фильтра используют трубы из:
- ПНД (полиэтилен низкого давления) – высокая химическая стойкость, устойчивость к замерзанию, гибкость. Минус – слабая жёсткость при глубоком бурении.
- ПВХ (поливинилхлорид) – жёсткие, легко сверлятся, сохраняют форму под давлением. Недопустимы при температуре воды выше +45 °C.
- НПВХ (непластифицированный ПВХ) – высокая прочность, минимальная деформация, идеален для глубинных фильтров.
Толщина стенки должна быть не менее 6 мм при глубине до 30 м, и не менее 9 мм – при большей. Использование дренажных труб без армирования недопустимо – они не рассчитаны на грунтовое давление.
Для сборки фильтра предпочтительны трубы с раструбным соединением или резьбой – это исключает смещение секций при установке. При склеивании или сварке увеличивается риск потери герметичности.
При выборе учитывайте: давление в водоносном горизонте, глубину погружения, диаметр обсадной колонны и тип породы. Неправильный выбор трубы может привести к разрушению фильтра и загрязнению воды песком.
Разметка и подготовка отверстий для фильтрации
Оптимальный диаметр отверстий – 1,5–2 мм. Такое сечение эффективно задерживает песок, не снижая производительность. Расстояние между отверстиями по длине трубы – 20–30 мм, в шахматном порядке, с шагом в 10–15 мм между рядами. Общая площадь перфорации не должна превышать 10–15% поверхности трубы, чтобы сохранить прочность конструкции.
Разметку начинают от нижнего края трубы, отступив 200 мм – это зона, предназначенная для накопления осадка. Далее на трубе маркером наносят линии по окружности и длине с учётом выбранного шага. Для точности рекомендуется использовать шаблон или гибкую рулетку с метками.
Отверстия делают дрелью с тонким сверлом из быстрорежущей стали. При сверлении трубу фиксируют в тисках с резиновыми накладками, чтобы избежать деформации. После сверления каждый край отверстия шлифуют надфилем или наждачной бумагой зернистостью P120–P150, устраняя заусенцы, чтобы предотвратить засоры и повреждение обмотки.
Инструменты и способы сверления отверстий в трубе
Для создания фильтра из пластиковой трубы оптимальны отверстия диаметром 5–8 мм, расположенные в шахматном порядке с шагом 2–3 см. Это обеспечивает равномерный водозабор и предотвращает засорение.
Лучший инструмент – дрель с регулировкой оборотов. Для точного и безопасного сверления применяйте сверла по пластику или металлу с острым углом заточки (60–80°). Обычные сверла по дереву не рекомендуются: они могут расплавить или треснуть стенку трубы.
Для труб диаметром до 110 мм удобно использовать сверлильный станок с ограничителем глубины, особенно при серийном изготовлении фильтров. При ручном сверлении важно закрепить трубу в струбцинах или в V-образном шаблоне из досок, чтобы избежать проворота и обеспечить точность.
Дополнительный способ – прорезка щелей болгаркой с тонким диском (1–1,2 мм). Такие щели эффективны для фильтрации песка, но требуют аккуратности и постоянного контроля глубины реза, чтобы не повредить противоположную стенку.
После сверления или резки обязательно удалите заусенцы с внутренней и внешней сторон с помощью круглого напильника или конусной насадки на дрель. Наличие острых краёв ухудшает течение воды и способствует накоплению грязи.

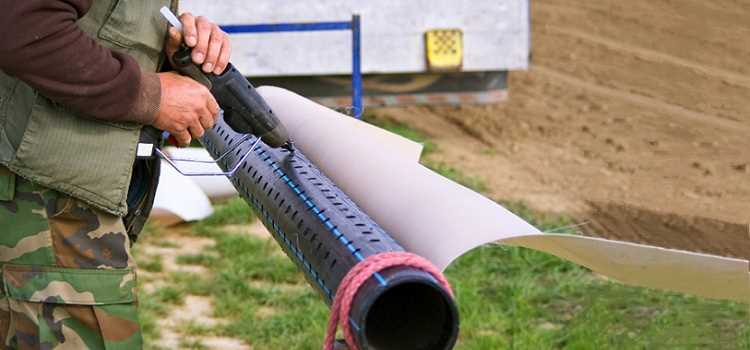

Использование геотекстиля или сетки для обмотки трубы
Для предотвращения заиливания фильтра в скважине и продления срока его службы применяется обмотка трубы геотекстилем или пластиковой сеткой. Геотекстиль эффективно задерживает частицы грунта размером до 100 мкм, при этом сохраняя водопроницаемость. Для фильтрации песчаных и пылеватых грунтов подходит материал плотностью 100–150 г/м².
Перед обмоткой необходимо просверлить в трубе отверстия диаметром 8–10 мм с шагом 5–7 см по спирали. После сверления трубу плотно оборачивают геотканью с нахлёстом не менее 5 см. Крепление выполняется нейлоновыми стяжками через каждые 30 см. Если применяется пластиковая сетка, её фиксируют поверх геотекстиля для защиты от механических повреждений при монтаже и засыпке скважины.
Важно исключить образование складок и разрывов – это снижает фильтрующие свойства. Обмотка должна плотно прилегать к трубе, иначе в зазорах может скапливаться ил. Ниже приведены параметры рекомендуемых материалов:
| Материал | Плотность / Размер ячейки | Назначение |
|---|---|---|
| Геотекстиль иглопробивной | 120 г/м² | Песчаные и супесчаные грунты |
| Геотекстиль термоскреплённый | 150 г/м² | Мелкодисперсные грунты, пыль |
| Пластиковая сетка | Ячейка 3–5 мм | Защита геотекстиля от повреждений |
Не рекомендуется использовать строительную мешковину, синтетические ткани неизвестного состава и материалы, склонные к загниванию. Только устойчивый к влаге и химическим воздействиям материал гарантирует долгосрочную работу фильтра.
Методы фиксации обмотки на трубе без использования клея
Для фиксации обмотки на пластиковой трубе фильтра можно применять механические способы крепления, обеспечивающие надежную фиксацию без химических соединений. Один из эффективных методов – использование термической усадки. Плотно обмотанный материал (например, нейлоновая или полипропиленовая нить) прогревается строительным феном до тех пор, пока не произойдёт усадка трубы или нити, в зависимости от материала. Этот способ особенно эффективен при использовании нитей с полиэфирной основой, склонной к сжатию при нагреве.
Другой способ – фиксация нити при помощи насечек. На поверхности трубы с интервалом 3–5 см ножовкой или надфилем делают неглубокие кольцевые канавки (до 1 мм). При натяжении нити она входит в канавки, фиксируясь в них за счёт трения. Это предотвращает смещение витков в процессе эксплуатации фильтра в водяной среде.
Также эффективно использовать проволочные хомуты. В начале и в конце обмотки устанавливаются хомуты из нержавеющей или оцинкованной проволоки диаметром 1–1,5 мм. Проволока туго затягивается, концы скручиваются и утапливаются в теле обмотки. Такой метод исключает смещение даже при сильном потоке воды и не подвержен коррозии при выборе соответствующего материала.
Альтернативный вариант – вставки и стопоры. На трубе высверливаются отверстия диаметром 3–4 мм, в которые вставляются отрезки пластиковой проволоки или зубочистки, выступающие наружу на 1–2 мм. Обмотка при натяжении упирается в выступы, исключая сдвиг. Метод применим на концах обмотки и в промежуточных зонах при длинных фильтрующих секциях.
Установка самодельного фильтра в обсадную колонну скважины
Перед монтажом фильтра тщательно очистите обсадную колонну от грязи и остатков бурового раствора. Для самодельного фильтра из пластиковой трубы оптимально использовать ПНД трубу диаметром на 10–20 мм меньше внутреннего диаметра колонны, чтобы обеспечить свободный проход и возможность установки без деформаций.
На нижний конец трубы закрепите перфорированную часть с отверстиями диаметром 3–5 мм, равномерно распределёнными через каждые 2–3 см. Для предотвращения попадания крупного песка внутрь скважины используйте несколько слоёв геотекстиля или сетки из нержавеющей стали с ячейкой около 0,5 мм. Зафиксируйте фильтрующий материал прочной нитью или пластиковыми хомутами.
Перед опусканием фильтра в колонну убедитесь в отсутствии повреждений и герметичности соединений. Трубу с фильтром аккуратно опускайте в обсадную колонну, контролируя, чтобы она не застревала и не изгибалась. Длина фильтра должна быть на 0,5–1 м короче глубины залегания водоносного слоя, чтобы избежать контакта с непроницаемыми слоями и обеспечить эффективный приток воды.
Для фиксации фильтра используйте распорные элементы из пластика или нержавеющей стали, установленные через каждые 1–1,5 метра, что исключит смещение при подъёме воды и вибрациях. После монтажа подключите насос и проведите пробный отбор воды, контролируя уровень осадка и прозрачность жидкости. При необходимости произведите повторную чистку фильтра или замену геотекстиля.
Вопрос-ответ:
Как правильно выбрать пластиковую трубу для изготовления фильтра для скважины?
Для создания фильтра из пластиковой трубы важно обратить внимание на материал трубы — обычно выбирают полиэтиленовые или полипропиленовые варианты, поскольку они устойчивы к коррозии и воздействию грунтовых вод. Диаметр трубы зависит от размеров скважины и требуемого объема воды. Также стоит учитывать прочность и толщину стенок, чтобы конструкция не деформировалась под давлением. Рекомендуется выбирать трубы с гладкой внутренней поверхностью, чтобы избежать накопления осадка внутри фильтра.
Каким способом можно просверлить отверстия в пластиковой трубе для фильтра?
Отверстия в пластиковой трубе делают с помощью электродрели и специальных сверл для пластика или металла. Диаметр отверстий обычно варьируется от 1 до 3 мм, чтобы задерживать крупные частицы песка и глины. Важно сверлить отверстия равномерно по всей длине трубы, чтобы обеспечить равномерный приток воды. После сверления рекомендуется обработать края отверстий наждачной бумагой, чтобы устранить заусенцы, которые могут повредить фильтрующий материал или снизить пропускную способность.
Как правильно собрать фильтр из пластиковой трубы и установить его в скважину?
Для сборки фильтра сначала на трубу наматывают или вставляют фильтрующий материал — чаще всего используют мелкоячеистую сетку из нержавейки или геотекстиль. После этого сверху фиксируют заглушку или сетчатый колпак, чтобы предотвратить попадание крупных частиц внутрь фильтра. При установке важно опустить фильтр на нужную глубину, ориентируясь на уровень водоносного слоя, и закрепить его так, чтобы он не смещался при подъеме воды. Если скважина глубокая, рекомендуется дополнительно защитить фильтр от повреждений при монтаже специальным кожухом или дополнительной трубой большего диаметра.
Какие преимущества фильтра из пластиковой трубы по сравнению с металлическими конструкциями?
Фильтр из пластиковой трубы отличается легкостью и коррозионной стойкостью. Он не подвергается ржавчине и химическим воздействиям, что увеличивает срок службы устройства. Пластик менее подвержен механическим повреждениям при правильной эксплуатации и проще в монтаже из-за меньшего веса. Кроме того, пластиковые трубы обычно дешевле металлических, что делает такой фильтр более экономичным вариантом для самостоятельного изготовления и установки в скважину.
Как ухаживать за фильтром из пластиковой трубы, чтобы продлить его работу?
Регулярный уход за фильтром заключается в периодической проверке состояния сетки и фильтрующего материала. При обнаружении загрязнений или засоров фильтр нужно промывать чистой водой или, при необходимости, снимать для очистки вручную. Важно не допускать сильного накопления песка и ила, так как это снижает проходимость и качество воды. Если фильтр установлен давно, рекомендуется осматривать его каждые 6–12 месяцев, чтобы вовремя обнаружить повреждения или деформации и заменить изношенные части.
