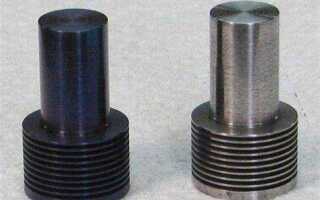

Что такое воронение металла и зачем это

Воронение – это процесс обработки поверхности металлических изделий, при котором формируется тонкий слой оксидной пленки, устойчивой к коррозии. Наиболее часто технология применяется для изделий из стали и чугуна. В результате реакции с химическим составом или под воздействием температуры металл приобретает характерный темный оттенок – от глубокого серого до насыщенного черного.

Основная задача воронения – защита от коррозии без увеличения размеров деталей, что критически важно для механизмов с высокой точностью сопряжения. Например, в оружейной и инструментальной промышленности воронение используется для обработки стволов, лезвий, штанг, направляющих – всех элементов, где требуется одновременно прочность, износостойкость и антикоррозионные свойства без ухудшения геометрии.

Существует несколько методов воронения: химическое холодное, горячее щелочное, термическое, а также газофазное. Каждый из них подбирается в зависимости от назначения изделия, требований к износостойкости и условий эксплуатации. Например, горячее воронение при температуре около 140–150 °C обеспечивает равномерное и прочное покрытие, идеально подходящее для оружейных деталей, в то время как холодное воронение применяется преимущественно для косметического восстановления или в бытовых условиях.

Дополнительным преимуществом воронения является улучшение внешнего вида изделий и снижение отражающей способности поверхности. Это важно не только для оружейных и охотничьих принадлежностей, но и для деталей в машиностроении, где бликов не должно быть по конструктивным или эксплуатационным причинам. Регулярная обработка маслами после воронения значительно продлевает срок службы покрытия.

Воронение металла: что это и зачем применяется

Процесс применяется преимущественно для углеродистых и низколегированных сталей. Для нержавеющих сталей метод неэффективен из-за низкой активности поверхности. Наиболее часто воронение используется в производстве оружия, инструмента, автомобильных компонентов, а также в декоративных целях при изготовлении фурнитуры и предметов интерьера.

Основные функции воронения:

• Предотвращение поверхностной коррозии в условиях умеренной влажности;
• Уменьшение световых бликов (важно для оружейных изделий);
• Снижение трения между сопрягаемыми деталями;
• Улучшение адгезии смазочных материалов;
• Эстетическая отделка без увеличения размеров деталей.

Существует несколько технологий воронения:

• Горячее (в щелочных растворах при температуре 135–150 °C);
• Холодное (с применением кислотных составов при комнатной температуре);
• Масляное (с последующей пропиткой маслом для увеличения стойкости);
• Термическое (нагрев в атмосфере воздуха или пара).

Для эффективного воронения необходима тщательная подготовка поверхности: обезжиривание, травление и промывка. Пренебрежение этими этапами приводит к неравномерному цвету и снижению защитных свойств покрытия.

Воронение не заменяет полноценное антикоррозионное покрытие и требует регулярного ухода – особенно при эксплуатации в условиях повышенной влажности. Для увеличения срока службы изделий рекомендуется наносить защитное масло или специализированную консервационную смазку после обработки.

Какие металлы подходят для воронения и почему

Легированные стали также можно воронить, но наличие хрома, никеля или молибдена снижает реактивность поверхности, что требует использования усиленных составов или предварительной активации. Оптимально использовать стали с содержанием легирующих элементов не выше 3%.

Чугун воронится хуже из-за высокой пористости и неоднородной структуры. Процесс требует термохимической подготовки, а итоговое покрытие менее стойкое к механическим воздействиям.

Нержавеющая сталь практически не поддается классическому воронению из-за пассивирующего слоя хрома. Для нее применяются специальные методы – щелочное воронение с электролитической активацией, но результат нестабилен и часто используется только в декоративных целях.

Цветные металлы – медь, алюминий, латунь – не воронятся, так как не образуют устойчивых оксидов в стандартных условиях. Для них применяются другие технологии чернения, не имеющие отношения к воронению стали.

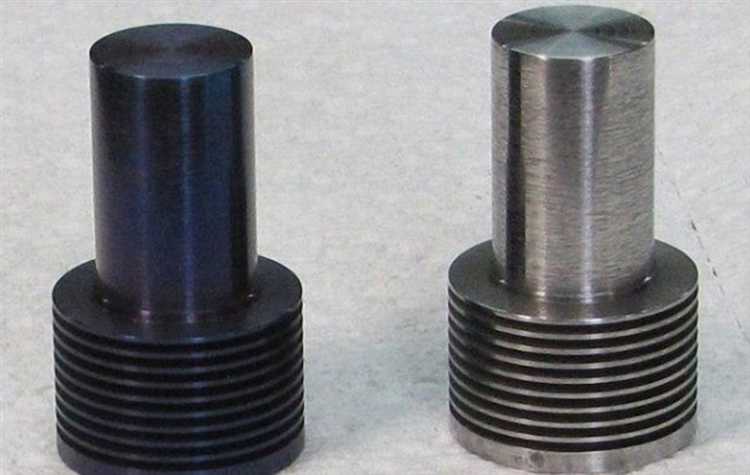

Чем отличается горячее воронение от холодного

Горячее воронение проводится при температуре около 135–150 °C с использованием щелочных окислителей, обычно на основе гидроксида натрия и нитрата натрия. Поверхность металла вступает в реакцию, образуя плотную оксидную плёнку Fe₃O₄. Этот метод обеспечивает высокую степень защиты от коррозии и прочное покрытие, устойчивое к механическим повреждениям.

Процесс требует специального оборудования: термостойких ванн, системы вентиляции и точного контроля температуры. Горячее воронение предпочтительно для оружейных деталей, инструментов и деталей механизмов, где важна долговечность и равномерность покрытия.

Холодное воронение выполняется при комнатной температуре с использованием химических растворов, содержащих селенистые соединения. Реакция идёт только на поверхности, формируя тонкую плёнку без глубокого проникновения в металл. Покрытие менее прочное и требует обязательного нанесения защитного масла для предотвращения коррозии.

Метод подходит для мелкого ремонта, реставрации оружия, маскировки царапин. Преимущество – простота применения и отсутствие необходимости в нагреве, но стойкость покрытия значительно уступает горячему способу.

Рекомендация: для длительной эксплуатации в агрессивных условиях выбирайте горячее воронение; холодное подходит для декоративных целей и быстрой обработки в домашних условиях.

Как подготовить поверхность металла перед воронением

Очистка поверхности начинается с удаления масла, жира и других загрязнений. Для этого применяется обезжиривание в щелочных растворах или органических растворителях, таких как ацетон или уайт-спирит. Металл полностью погружают в раствор и выдерживают 10–15 минут, затем промывают горячей водой.

После обезжиривания выполняется травление. Этот этап необходим для удаления оксидной пленки и мелких коррозионных очагов. Применяют растворы серной, соляной или азотной кислоты в зависимости от типа стали. Например, для углеродистых сталей подходит 10% раствор соляной кислоты с добавлением ингибитора коррозии. Время травления – от 5 до 20 минут при температуре 20–30 °C. После травления поверхность промывают дистиллированной водой.

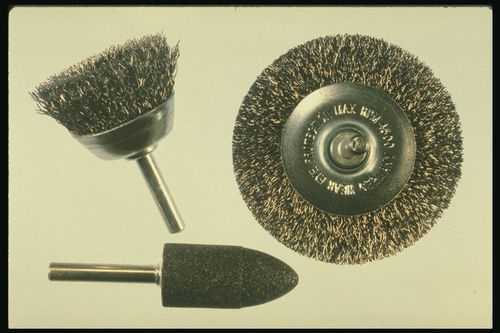

Следующий этап – механическая обработка. Применяется шлифовка или полировка абразивами с зернистостью от P240 до P800. Это обеспечивает равномерное воронение и улучшает адгезию слоя. После обработки металл тщательно очищают от абразивной пыли сжатым воздухом или мягкой кистью.

Перед непосредственным воронением металл должен быть полностью сухим. Остатки влаги вызывают неравномерное покрытие и появление пятен. Сушку проводят в сушильном шкафу при температуре 100–120 °C в течение 15–20 минут или с помощью строительного фена.

Все работы выполняются в перчатках, чтобы исключить контакт поверхности с кожным жиром, нарушающим качество воронения. Инструменты и материалы также должны быть чистыми и не содержать следов ржавчины или масла.

Какие химические составы используются для воронения

Воронение осуществляется с применением растворов, создающих на поверхности металла стойкую оксидную пленку. Конкретный выбор состава зависит от условий эксплуатации изделия, требуемой стойкости к коррозии и типа стали.

• Щелочные составы на основе гидроксида натрия (NaOH): используются для горячего воронения. В раствор добавляют нитраты (NaNO₃, KNO₃) или нитриты (NaNO₂) для окисления поверхности. Оптимальная температура – 135–150 °C.
• Ортофосфорная кислота (H₃PO₄): применяется при фосфатном воронении. Обеспечивает износостойкое покрытие с хорошей адгезией к маслам и смазкам. Часто используется в сочетании с железом или цинком.
• Соляная кислота (HCl): входит в состав травильных растворов при подготовке поверхности перед воронением. Также участвует в некоторых холодных методах с добавлением медного купороса и селитры.
• Селенистые соединения (например, селенистый натрий Na₂SeO₃): применяются для холодного воронения. Работают при комнатной температуре. Подходят для мелких деталей и декоративных покрытий, но уступают по прочности горячим методам.
• Аммоний железа (III) – железный купорос: используется в некоторых рецептурах химического воронения в сочетании с уксусной или лимонной кислотой. Способствует образованию темной пленки за счет восстановления ионов железа.

Для обеспечения стабильного результата важна строгая дозировка компонентов, контроль температуры и времени выдержки. Нарушение пропорций снижает прочность и равномерность покрытия.

Пошаговая инструкция по воронению в домашних условиях

Шаг 1. Подготовка металла. Очистите изделие от грязи, масла и ржавчины с помощью обезжиривателя и мелкой наждачной бумаги (зернистость 400–600). После этого промойте поверхность теплой водой и тщательно высушите.

Шаг 2. Раствор для воронения. Приготовьте раствор на основе азотной кислоты или купите готовый набор для холодного воронения. Если используете горячий метод, раствор должен содержать нитрит натрия, щелочь и серную кислоту в точной пропорции – соблюдайте инструкцию производителя.

Шаг 3. Нагрев раствора. Для горячего воронения поддерживайте температуру раствора в пределах 140–150 °C. Используйте термостойкую емкость и защитные перчатки. Температура критична для равномерного результата.

Шаг 4. Погружение детали. Поместите металлическую деталь в раствор на 15–30 минут, постоянно контролируя температуру и следя за появлением однородного темного покрытия. Извлекайте изделие осторожно, чтобы избежать ожогов и повреждений.

Шаг 5. Промывка и сушка. После воронения промойте деталь в холодной проточной воде минимум 10 минут для удаления остатков химикатов. Высушите на воздухе, избегая контакта с руками.

Шаг 6. Закрепление покрытия. Нанесите тонкий слой масла или специального антикоррозийного состава для защиты и повышения долговечности покрытия. Это предотвращает быстрое окисление и повышает устойчивость к коррозии.

Важное замечание: Работа с химикатами требует соблюдения мер безопасности: используйте защитные очки, перчатки и работайте в хорошо проветриваемом помещении.

Как ухаживать за вороненым металлом для продления срока службы

Воронение создает на поверхности металла тонкий защитный оксидный слой, который требует аккуратного ухода для сохранения своих свойств и внешнего вида. Правильное обслуживание позволяет предотвратить коррозию и сохранить равномерный матовый оттенок.

• Регулярная очистка: Используйте мягкую ткань или щетку с натуральной щетиной. Для удаления загрязнений подойдет раствор из теплой воды с добавлением мягкого нейтрального моющего средства (pH 6–8). Избегайте агрессивных химикатов и абразивных материалов, чтобы не повредить оксидный слой.
• Сушка: После мытья тщательно просушивайте поверхность, чтобы предотвратить образование пятен и коррозии. Используйте безворсовую ткань или салфетки из микрофибры.
• Обработка маслами: Для восстановления защитного слоя применяйте легкие минеральные масла или специальные масла для вороненого металла. Наносите их тонким слоем 1–2 раза в месяц, особенно в условиях повышенной влажности.
• Избегайте контакта с агрессивными средами: Кислоты, щелочи и соли разрушают оксидный слой. При работе с химикатами надевайте защитные перчатки и сразу промывайте металл чистой водой.
• Хранение: Храните изделия в сухом, проветриваемом месте. Избегайте резких перепадов температуры и прямого контакта с водой.
• Профилактика повреждений: Не подвергайте вороненый металл механическим ударам и царапинам. При появлении повреждений проводите локальное восстановление путем повторного воронения или обработки специальными составами.

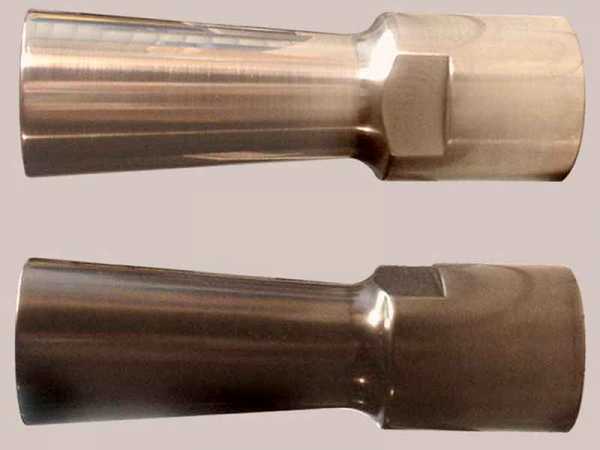

Какие ошибки чаще всего допускают при воронении и как их избежать

Часто металл перегревают в процессе воронения, особенно при термическом способе. Перегрев вызывает появление трещин и снижает защитные свойства покрытия. Температура должна строго контролироваться, оптимально – в пределах 550–600 °C, а время выдержки не должно превышать рекомендуемые производителем параметры.

Использование некачественных или неподходящих реактивов приводит к нестабильному и быстро выцветающему покрытию. Важно применять проверенные растворы с точно выдержанным составом и регулярно обновлять их, чтобы избежать снижения активности воронящего состава.

Неконтролируемое высыхание после воронения часто вызывает образование пятен и разводов. Металл нужно промывать дистиллированной водой и тщательно сушить в тёплом, проветриваемом помещении без попадания прямых солнечных лучей.

Еще одна частая ошибка – пренебрежение последующей защитой поверхности. Воронение само по себе не обеспечивает стопроцентную защиту от коррозии. Для увеличения стойкости рекомендуется наносить защитные масла или лаки, которые предотвращают выцветание и появление ржавчины.

Игнорирование рекомендаций по толщине и времени выдержки воронящего слоя ведет к нестабильному результату. Следует строго соблюдать технологию, ориентируясь на специфику металла и тип применяемого метода воронения.

Вопрос-ответ:

Что представляет собой процесс воронения металла?

Воронение — это способ обработки поверхности металлов, при котором образуется тонкий слой черного или темно-синего оксида железа. Этот слой создается химическими или термическими методами и служит для защиты металла от коррозии, а также улучшает внешний вид изделия.

Для каких изделий чаще всего применяется воронение?

В основном воронение используют для оружия, инструментов и деталей машин. Этот способ помогает предотвратить ржавчину и продлевает срок службы металлических предметов, сохраняя при этом их эстетический вид.

Какой эффект оказывает воронение на долговечность металлических изделий?

Воронение создаёт защитный оксидный слой, который снижает воздействие влаги и кислорода на металл. Это уменьшает вероятность появления коррозии и продлевает срок эксплуатации изделия, особенно в условиях повышенной влажности.

Какие существуют способы выполнения воронения и чем они отличаются?

Существует несколько методов: горячее воронение в специальных растворах, холодное воронение с использованием химических составов и термическое воронение при высоких температурах. Горячее воронение обеспечивает более прочный защитный слой, а холодное — подходит для быстрых и менее ресурсоёмких работ.

Можно ли провести воронение самостоятельно в домашних условиях?

Да, это возможно, но требует аккуратности и соблюдения техники безопасности. Для домашнего воронения используют специальные химические растворы и инструменты, однако качество защиты может быть ниже по сравнению с промышленным процессом. Важно тщательно подготовить поверхность и строго следовать инструкции.

Что такое воронение металла и как этот процесс происходит?

Воронение — это метод обработки металлических поверхностей, при котором на них создаётся тонкий слой оксида железа. Этот слой формируется в результате химической реакции между металлом и специальными составами или при нагреве. В результате металл приобретает тёмный цвет, обычно чёрный или синий оттенок, а поверхность становится более устойчива к коррозии. Технология часто применяется для защиты деталей из стали и улучшения их внешнего вида.

Для чего используется воронение и какие преимущества оно даёт металлическим изделиям?

Воронение применяется в основном для защиты металлических изделий от ржавчины и износа. Образующийся оксидный слой предотвращает прямой контакт металла с влагой и кислородом, что значительно снижает риск коррозии. Кроме того, воронение улучшает внешний вид изделий, придавая им аккуратный тёмный оттенок, который ценится, например, в оружейном деле и при изготовлении инструментов. Также этот процесс помогает уменьшить отражение света с поверхности, что полезно для некоторых технических устройств и деталей.
