Катапульта – это не только историческое осадное оружие, но и наглядный пример принципов механики. Изготовление простой модели из дерева позволяет изучить рычажную систему и упругость материалов на практике. В отличие от пластиковых игрушек, деревянная конструкция обеспечивает устойчивость, предсказуемое поведение при запуске и высокую повторяемость выстрелов.
Для сборки потребуется сухое дерево без трещин – лучше всего подойдет сосна, ель или фанера толщиной 10–15 мм. Основные элементы конструкции: рама в виде буквы «П», метательный рычаг длиной около 40–50 см и система натяжения на основе жгута или витой веревки. В качестве оси лучше использовать металлический стержень диаметром 6–8 мм, установленный через втулки для снижения трения.
Ключ к эффективности – правильный расчет точки крепления оси рычага. Расположив ее ближе к метательному концу, можно увеличить силу выстрела, но потерять в точности. Оптимальное соотношение плеч – 1:3, где короткое плечо соединяется с тетивой или жгутом. Это позволяет добиться устойчивого выстрела без деформации конструкции. Все соединения фиксируются винтами или мебельными болтами, клей используется только в ненагруженных местах.
Катапульту можно адаптировать под запуск шариков, пробок или легких деревянных снарядов. Для этого важно предусмотреть ограничитель угла подъема рычага и площадку для укладки снаряда. Такие меры снижают износ и повышают безопасность при эксплуатации, особенно в учебных целях или на демонстрациях по физике.
Выбор подходящего типа катапульты для домашнего изготовления
Для изготовления катапульты в домашних условиях стоит ориентироваться на простые конструкции, не требующие сложных инструментов и труднодоступных материалов. На практике чаще всего применяются три типа: рычажная (мангонель), крутильная (торсионная) и пружинная. Каждый имеет свои особенности, преимущества и ограничения.

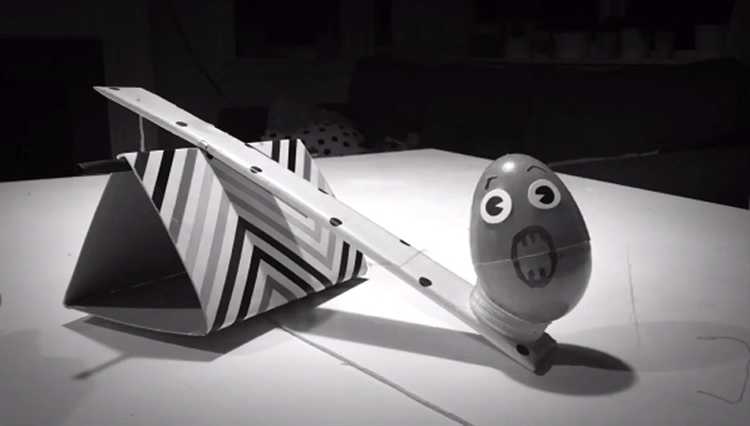

- Рычажная катапульта (мангонель): Имеет простейшую конструкцию – длинный рычаг, установленный на оси, с фиксирующим упором. В качестве источника энергии можно использовать резину или веревку. Рекомендуется для начинающих из-за минимального количества деталей и высокой повторяемости выстрела. Оптимальная длина рычага – 40–60 см. Основание можно собрать из деревянных реек толщиной 20–25 мм.
- Крутильная катапульта: Основана на скручивании жгутов из веревки или каната, которые вращают рычаг при освобождении. Требует точной сборки узлов крепления и симметричного натяжения жгутов. Эффективна при использовании прочной древесины (например, березы или бука). Не рекомендуется для первого опыта из-за сложности регулировки и сборки.
- Пружинная катапульта: Использует металлические или резиновые пружины в качестве источника энергии. Необходима точная подгонка мест крепления пружин и надежная фиксация основания. Удобна тем, что обеспечивает стабильную силу выстрела. Подходит при наличии старых мебельных пружин или резинок от спортивного инвентаря.
Наилучший вариант для начинающих – рычажная катапульта с резиновыми жгутами. Она требует минимум усилий на сборку, а материалы легко найти в любом хозяйственном магазине. Если есть опыт работы с деревом и необходимый инструмент, можно попробовать крутильный вариант для получения большей силы выстрела.
Список необходимых материалов и инструментов для сборки
Материалы:
– Доска сосновая 50×100 мм, длиной не менее 1 метра – для основания и стоек.
– Рейка деревянная 20×40 мм, длиной 60 см – для рычага.
– Резинка канцелярская или эластичная лента длиной 30–40 см – для создания упругой силы.
– Металлический болт диаметром 8 мм, длиной 10 см – для оси рычага.
– Шайбы и гайки подходящего диаметра – для фиксации болта.
– Саморезы 3,5×35 мм – для соединения деревянных элементов.
– Пластиковая крышка
– Клей ПВА
Инструменты:
– Дрель с набором сверл 3–10 мм – для отверстий под болт и саморезы.
– Отвёртка крестовая или шуруповёрт – для вкручивания саморезов.
– Ножовка по дереву – для распила досок и реек.
– Струбцины – для фиксации деталей при сборке и склеивании.
– Линейка и угольник – для точной разметки.
– Карандаш – для нанесения меток на древесину.
– Наждачная бумага зернистостью 100–150 – для обработки торцов и снятия заусенцев.

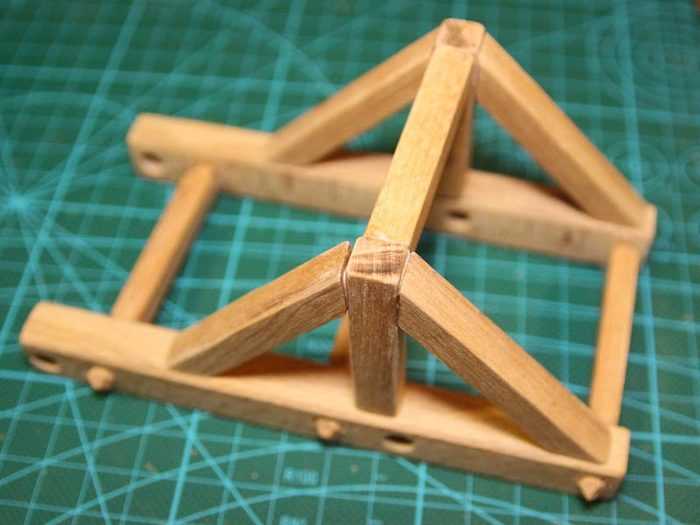

Пошаговая сборка деревянного каркаса катапульты
Шаг 1. Подготовка деталей
Вырежьте 4 деревянные рейки длиной по 50 см для боковых стоек и основания. Для опорной балки понадобится деталь длиной 40 см. Все элементы делаются из сухого бруса сечением не менее 3×3 см. Отшлифуйте поверхности наждачной бумагой, чтобы избежать заусенцев.
Шаг 2. Сборка основания
Соедините две рейки по 50 см параллельно на расстоянии 25 см друг от друга. Используйте короткие перемычки (по 25 см) спереди и сзади, чтобы сформировать прямоугольную раму. Фиксируйте детали саморезами под углом 90°, предварительно просверлив направляющие отверстия диаметром 2–3 мм.
Шаг 3. Установка вертикальных стоек
Закрепите две вертикальные стойки по бокам основания на расстоянии 30 см друг от друга. Высота стоек – 40 см. Прочные соединения обеспечиваются металлическими уголками и винтами. Для устойчивости можно усилить конструкцию диагональными подкосами из тонкой рейки, установленными под углом 45°.
Шаг 4. Монтаж поперечной балки
Закрепите поперечную балку (40 см) между верхними концами стоек. Балка служит точкой опоры для рычага. Фиксация осуществляется через сквозные отверстия с использованием болтов М6 и гаек с шайбами. Центр балки должен совпадать с осевой линией основания.
Шаг 5. Проверка жёсткости
Проверьте отсутствие люфтов в соединениях. Все углы должны быть прямыми. Каркас не должен шататься при нажатии на верхнюю часть стоек. При необходимости добавьте дополнительные элементы жёсткости, например, нижние горизонтальные перемычки.
Изготовление и установка рычага для запуска снарядов
Для рычага потребуется деревянная рейка длиной 60–70 см, сечением не менее 3×3 см. Лучше использовать сухую берёзу или бук – эти породы обеспечивают необходимую прочность без излишней массы. Один конец рычага нужно немного скруглить – здесь будет крепиться снаряд. Противоположный конец желательно усилить металлической пластиной или обмотать прочной верёвкой, чтобы предотвратить растрескивание при многократных запусках.
В центре рычага просверливается отверстие под ось вращения. Диаметр сверла должен соответствовать диаметру металлического штыря или деревянного вала, который будет использоваться как ось – обычно 8–10 мм. Расстояние от центра до конца, где размещается снаряд, должно быть примерно вдвое больше, чем до короткого плеча, где будет крепиться тетива или упорный жгут – это обеспечит достаточное плечо для ускорения снаряда.
Ось устанавливается в боковые стойки каркаса катапульты. Убедитесь, что отверстия в стойках строго соосны – перекос приведёт к заклиниванию рычага. После установки рычаг должен вращаться свободно, но без люфта. Фиксация оси возможна с помощью шайб и гаек, либо стяжными винтами через стойки. Проверив свободный ход, закрепите ограничитель – деревянный брусок, который будет гасить движение рычага после запуска.
К концу рычага, где будет располагаться снаряд, прикрепите неглубокую чашу – её можно вырезать из пластиковой бутылки или выточить из дерева. Чаша должна плотно удерживать снаряд до момента выстрела, но не мешать его отделению при ускорении. Перед первым использованием проверьте надёжность всех соединений под нагрузкой – особенно в точке вращения и в месте крепления чаши.
Монтаж системы натяжения с использованием резинок или верёвок
Для эффективного выброса снаряда необходима надёжная система натяжения. Оптимальные варианты – плотные канцелярские резинки или прочные капроновые шнуры диаметром 3–5 мм.
Выбор материала: Резинки обеспечивают резкий выброс, но быстрее теряют упругость. Верёвки долговечнее, но требуют большего натяжения. Для учебной модели подойдёт комбинация: резинки в качестве основного источника энергии, шнуры – в роли ограничителей или стабилизаторов.
Крепление к рычагу: В торце метательного рычага (длина – около 30–40 см) просверливается отверстие диаметром 5–6 мм. В него вставляется карабин или скоба, к которой крепится резинка или шнур. Альтернатива – гвоздь с загнутым концом или металлическая петля.
Фиксация основания: Противоположный конец резинки или верёвки фиксируется на нижней части рамы катапульты. Рекомендуется использовать шурупы с кольцом или скобу из прочной проволоки. Расстояние между точками крепления влияет на силу натяжения – оптимум достигается при 2–2,5-кратном растяжении от исходной длины резинки.
Регулировка натяжения: Для точной настройки используется система узлов или самодельный регулятор – например, деревянный колышек с несколькими вырезами, к которым можно последовательно крепить резинку, изменяя длину её рабочего участка.
Важно: Перед первым использованием проверьте прочность всех креплений и отсутствие перекрутов. Повреждённые резинки немедленно заменяйте во избежание поломок или травм.
Тестирование и настройка дальности полёта снаряда
Для точной настройки дальности катапульты сначала проведите серию контрольных запусков с одинаковыми снарядами. Оптимальный вес снаряда – 20–30 грамм, диаметр около 3 см, чтобы избежать перегрузки рычага.
Разместьте мишень на расстоянии 5 метров, затем постепенно увеличивайте дистанцию на 1 метр после каждой успешной попытки. Записывайте результаты каждого запуска: угол наклона рычага и расстояние полёта.
Если снаряд падает слишком близко, уменьшите натяжение тяги или увеличьте угол наклона рычага на 5–10 градусов. При недостаточной дальности проверьте крепление резинок – они должны быть натянуты без провисания, иначе энергия теряется.
Для более тонкой настройки используйте следующий метод: измените длину рычага в пределах 15–25 см, что позволит варьировать момент силы и увеличить скорость снаряда. После каждой корректировки делайте минимум по 3 запуска для получения усреднённого результата.
Запомните: увеличение длины рычага и натяжения резинок пропорционально повышает дальность, но ухудшает стабильность полёта, поэтому оптимальный баланс находится опытным путём.
Вопрос-ответ:
Какие материалы нужны для изготовления простой деревянной катапульты?
Для создания катапульты вам понадобятся деревянные планки или палочки, резиновая трубка или прочные резинки, клей, гвозди или саморезы, а также небольшой кусок ткани или кожаной полоски для чашечки, которая будет удерживать снаряд. Не помешают инструменты — молоток, пила и отвёртка.
Как сделать механизм для метания, чтобы катапульта работала эффективно?
Основной принцип — использование упругой силы резинки или резиновой трубки. Один конец закрепляют на основании катапульты, другой — на рычаге. При оттягивании рычага натягивается резинка, и после отпускания энергия передаётся снаряду. Важно закрепить резинку прочно и правильно подобрать длину, чтобы метание было сильным, но не повреждало конструкцию.
Какие меры безопасности стоит соблюдать при работе с катапультой и во время её запуска?
Необходимо работать в открытом пространстве, где нет людей и животных в зоне возможного поражения. При сборке нужно аккуратно обращаться с инструментами — молотком и пилой. При запуске катапульты всегда стоять сбоку от направления полёта снаряда, а также использовать только мягкие или безопасные материалы в качестве снарядов, чтобы избежать травм и повреждений.
Можно ли использовать катапульту для метания разных типов снарядов, и как это влияет на дальность полёта?
Да, катапульта способна метать разные объекты, но их вес и форма влияют на результат. Лёгкие и гладкие снаряды летят дальше, но менее точно. Тяжёлые или неровные — летают на меньшее расстояние, зато стабильнее. Чтобы улучшить дальность, стоит экспериментировать с размерами чашечки и натяжением резинки.
Какие ошибки часто совершают при сборке катапульты и как их избежать?
Одной из распространённых ошибок является неправильное закрепление резинок, что приводит к слабому натяжению и короткому броску. Ещё частая проблема — слишком хрупкая основа, из-за чего катапульта ломается при запуске. Чтобы этого избежать, следует тщательно соединять детали, проверять прочность креплений и выбирать подходящие материалы для рычага и основания.
Какие материалы и инструменты понадобятся для изготовления простой деревянной катапульты?
Для создания такой катапульты потребуются деревянные планки или бруски (лучше мягких пород дерева, например, сосны), резиновая лента или толстая резинка, гвозди или саморезы, молоток или шуруповерт, а также клей для дерева. Кроме того, понадобится небольшой деревянный брусок или ложечка для установки чаши, куда будет закладываться снаряд. Для удобства работы желательно иметь линейку, карандаш и наждачную бумагу для обработки поверхности.
Как сделать механизм запуска катапульты, чтобы снаряд летел далеко и точно?
Для того чтобы снаряд полетел дальше, резиновую ленту нужно крепко натянуть и закрепить на деревянной основе катапульты. Чем сильнее натяжение резинки, тем больше сила, с которой будет выброшен снаряд. При этом важно, чтобы рычаг был достаточно прочным и легко поворачивался вокруг оси. Чтобы повысить точность, стоит проверить равномерность натяжения резинки и положение чашечки для снаряда — она должна быть закреплена таким образом, чтобы снаряд выходил ровно по направлению желаемого полета. Практика поможет подобрать оптимальные параметры крепления и натяжения.
