Картонажный макет штурмового пистолета-пулемёта MP7 – это не просто поделка, а точная реплика оружия, адаптированная для безопасного моделирования. Масштаб – 1:1, длина готового изделия составляет около 638 мм в разложенном состоянии. Вес макета не превышает 400 грамм, что делает его удобным для демонстрации и косплея.
Для создания макета потребуется листовой картон толщиной 1,5–2 мм, канцелярский нож, клей ПВА или термоклей, металлическая линейка и принтер для распечатки шаблонов. Оптимальный материал – упаковочный гофрокартон с плотной внешней оболочкой, обеспечивающей устойчивость конструкции к деформации. Для некоторых элементов, таких как спусковой крючок или прицел, подойдёт переплётный картон или плотная бумага (от 250 г/м²).
Перед началом сборки необходимо найти чертёж или шаблон в векторном формате (например, SVG или PDF), в котором соблюдены пропорции всех элементов. Распечатка должна производиться без масштабирования. Рекомендуется вырезать детали по внешнему контуру, оставляя допуски на склейку по внутренним соединительным меткам. Для деталей с объёмом – использовать технику слоения: вырезать 3–5 одинаковых форм и склеить их друг на друга.
Особое внимание следует уделить телескопическому прикладу и магазину: они придают конструкции реалистичный вид. При необходимости допускается использование тонкой металлической проволоки для армирования осей или подвижных частей. После сборки – загрунтовать макет акриловым грунтом и покрасить матовой краской, имитируя полимерные и металлические поверхности настоящего MP7.
Выбор масштабов и подготовка чертежей для MP7
Оригинальный Heckler & Koch MP7 имеет общую длину 638 мм с разложенным прикладом и 415 мм со сложенным. При выборе масштаба для макета из картона оптимальным считается 1:1 для реалистичности или 1:2 для компактной модели. Масштаб 1:1 требует точной проработки деталей, в то время как уменьшенная копия допустима при ограниченном пространстве или ресурсах.
Для создания чертежей необходимо использовать фотографии в анфас, профиль и вид сверху с минимальной перспективной деформацией. Лучшие результаты дает совмещение изображений с реальными габаритами в графическом редакторе. Масштабирование проводится по ключевым ориентирам – длине ствола, высоте магазина, ширине корпуса. При печати соблюдай масштаб: 1 см на чертеже должен соответствовать 1 см реального макета.
Рекомендуется разбить чертеж на модули – корпус, приклад, магазин, прицельные планки. Это упростит сборку и повысит точность. Детали чертятся с учётом толщины картона (обычно 1,5–2 мм) и способов соединения – встык, внахлёст или с использованием внутренних усиливающих рёбер. Обязательно сохраняй копии исходных чертежей в цифровом виде для правок и повторного использования.
Какие инструменты и материалы понадобятся для работы
Для создания макета MP7 из картона потребуется гофрированный картон толщиной не менее 3 мм – он обеспечит достаточную жёсткость конструкции. Лучше использовать упаковочный или листовой технический картон без ламинации.
Канцелярский нож с сегментированным лезвием необходим для точной резки. Обязательно подготовьте сменные лезвия: тупое быстро рвёт картон. Для округлых вырезов удобен макетный нож с изогнутым лезвием.
Клей ПВА строительного типа подходит для склеивания больших поверхностей. Для фиксации мелких деталей используйте моментальный цианокрилатный клей. Также пригодится термопистолет с тонким соплом – он ускоряет сборку объёмных элементов.
Металлическая линейка длиной от 30 см обязательна для ровных резов. Для изгибов и сгибов – непишущий шариковый стержень или тупой нож для биговки.
Карандаш средней мягкости (HB или 2B) подойдёт для разметки. Ластик берите мягкий, не крошащийся. Для точной разметки используйте угольник и циркуль – ствол и ствольная коробка требуют симметрии.
Скрепляющие элементы: канцелярские зажимы, прищепки или резинки понадобятся для удержания деталей во время склеивания.
Для финальной отделки пригодится мелкозернистая наждачная бумага (P400–P600) – ею убирают заусенцы и выравнивают края.

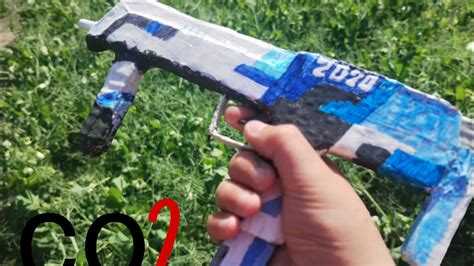

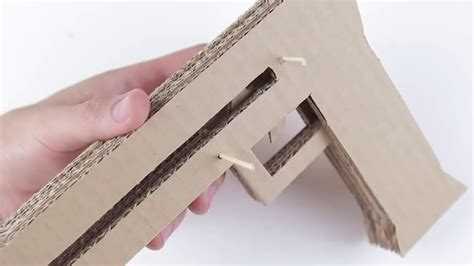

Изготовление основных частей корпуса из картона
1. Основная рама: Вырежьте две боковые стенки по форме силуэта MP7 длиной 400 мм и высотой 160 мм. Используйте плотный картон толщиной не менее 2 мм. Для прочности склейте по два слоя каждой стенки. Склейте их между собой, установив перемычки из полос шириной 20 мм – по верхнему и нижнему краям, а также в зоне спускового крючка.
2. Верхняя направляющая: Для планки Пикатинни используйте узкую полоску картона шириной 20 мм и длиной 250 мм. Сформируйте зубья с шагом 10 мм, высотой 4 мм. Для устойчивости приклейте её к картонной планке-основанию и закрепите сверху вдоль корпуса.
3. Цевьё: Отмерьте прямоугольник 100×60 мм, согните его в П-образную форму и приклейте к передней части корпуса. С внутренней стороны установите ребра жёсткости, чтобы предотвратить деформацию при нажатии.
4. Рукоятка: Вырежьте два слоя по контуру рукоятки, высотой 100 мм и толщиной 25 мм. Вставьте между ними распорки из скрученного картона, затем обклейте цельной внешней оболочкой для придания формы и гладкости. Низ можно усилить дополнительным слоем для имитации магазина.

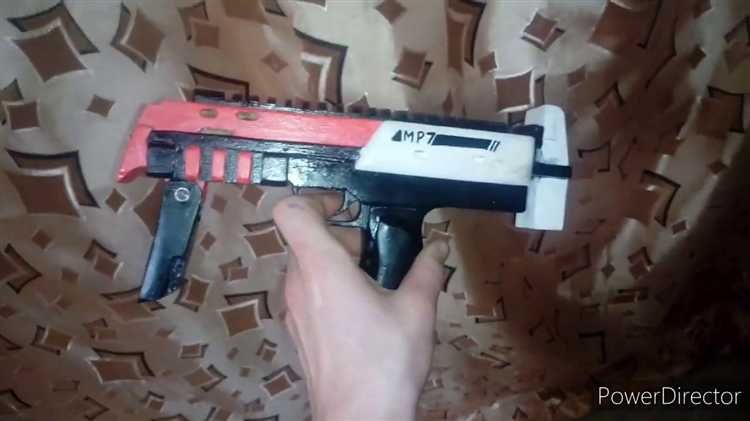

Для реалистичности макета MP7 необходимо предусмотреть подвижные элементы: затвор, складной приклад и откидную переднюю рукоятку. Все части изготавливаются из плотного картона толщиной не менее 2 мм. Используйте канцелярский нож с новым лезвием и металлическую линейку для точной резки.
- Затвор: вырежьте два прямоугольника размером 100×20 мм. Склейте их между собой, оставив внутренний канал для хода. Внутри ствольной коробки проделайте направляющие пазы длиной 80 мм. Установите затвор на зубочистки или шпажки как на рельсы. Проверьте плавность движения до склеивания корпуса.
- Приклад: соберите Т-образную конструкцию из трёх частей. Внутреннюю направляющую вставьте в углубление тыльной части корпуса. Зафиксируйте ограничители из тонкой полоски картона, чтобы приклад не выпадал. Для складывания приклада используйте бумажную петлю из прочной офисной бумаги, проклеенную в 2 слоя.
- Передняя рукоятка: вырежьте две симметричные детали длиной 60 мм. Склейте их по краям, оставив внутреннюю полость. Зафиксируйте на оси (зубочистке) в нижней части цевья. Чтобы рукоятка удерживалась в сложенном положении, добавьте миниатюрный фиксатор из плотного картона – треугольник с выемкой, в которую входит край рукоятки.
Все соединения укрепляйте клеем ПВА и дайте высохнуть под прессом. Для элементов с трением используйте бумажную прокладку между слоями, чтобы избежать заеданий. Проверяйте подвижность каждого узла до окончательной сборки макета.

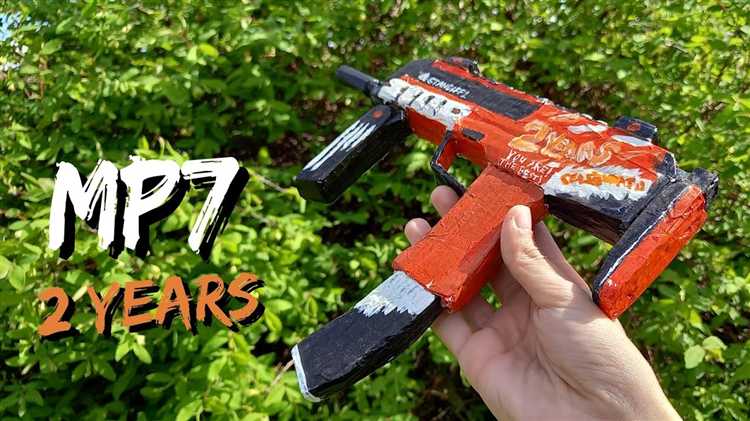

Как добиться реалистичной формы и объема макета
Для точной передачи формы MP7 начните с чертежей в масштабе 1:1. Используйте их как шаблоны, приклеивая на плотный картон перед вырезкой. Это обеспечит соответствие габаритам и пропорциям настоящего образца.
Объем создается путем склейки коробчатых элементов. Например, ствольная коробка должна быть собрана из нескольких слоев картона с внутренними распорками для сохранения формы. Используйте гофрокартон поперек направления изгиба – он устойчивее к деформации.
Для скруглений, как на рукоятке или передней части цевья, применяйте многослойную проклейку тонким картоном с последующей шлифовкой мелкозернистой наждачной бумагой. Радиусы изгибов копируйте по оригиналу, сверяясь с референсами под разными углами.
При создании деталей с переменной толщиной (например, прицельных планок или дульного тормоза) комбинируйте слои картона разной плотности, подрезая и обрабатывая их отдельно до сборки.
Углы и сопряжения обрабатывайте напильником до получения четких границ и переходов. Используйте шпаклевку по бумаге для сглаживания стыков и создания мелких элементов – после высыхания она легко шлифуется и окрашивается.
Не забывайте про симметрию: все парные детали (лево/право) делайте по одной выкройке. Перед финальной сборкой проводите примерку каждого модуля на сухую – это минимизирует перекосы и неточности.
Покраска и декоративная отделка готового изделия
Перед покраской поверхность макета нужно тщательно обработать мелкозернистой шкуркой (зерно 240–320) для устранения неровностей и улучшения адгезии краски. Очистите изделие от пыли влажной губкой и дайте полностью высохнуть.
Для основы рекомендуется использовать акриловые краски на водной основе – они быстро сохнут, не деформируют картон и не имеют резкого запаха. Наносите краску аэрографом или кистью с мягким ворсом в несколько тонких слоев с промежуточной сушкой по 15–20 минут. Один слой покрывает недостаточно ровно и может сморщить картон при избытке влаги.
Для реалистичной отделки MP7 используйте базовый цвет RAL 8017 (темно-коричневый) или RAL 7021 (черно-серый), характерный для металлических деталей. Чтобы имитировать металлический блеск, после высыхания базового слоя нанесите сухой кистью серебристую акриловую краску на выступающие поверхности и края.
Детали, такие как рукоять, прицельные приспособления и затвор, можно выделить черным или темно-серым цветом, используя мелкую кисть или зубочистку для точности. Для нанесения мелких надписей и маркировок используйте тонкую кисть или водостойкие маркеры.
Для создания эффекта потертостей аккуратно отшлифуйте углы и выступы мелкой наждачной бумагой после полного высыхания краски. Это добавит изделию реалистичности и глубины.
Финишное покрытие – прозрачный матовый акриловый лак в аэрозольном баллончике. Наносите лак на расстоянии 20–25 см, в 2–3 тонких слоя с интервалом 30 минут. Лак защитит краску и предотвратит выгорание.
Вопрос-ответ:
Какие материалы и инструменты нужны для создания макета MP7 из картона?
Для работы потребуется плотный картон, ножницы или канцелярский нож, линейка, карандаш для разметки, клей (лучше ПВА или моментальный), а также краски и кисти для оформления. Иногда полезны могут быть зубочистки или спички для укрепления мелких деталей.
Как правильно сделать основные детали макета, чтобы он выглядел аккуратно и пропорционально?
Важно тщательно перенести размеры деталей с чертежа на картон, используя линейку и карандаш. Разрезать нужно аккуратно, стараясь не повредить края. Склеивать части стоит постепенно, дожидаясь высыхания клея, чтобы конструкция держалась ровно. Чтобы сохранить пропорции, можно сначала сделать шаблоны из тонкой бумаги и проверить их соответствие.
Можно ли сделать подвижные элементы на макете MP7 из картона, и как это реализовать?
Да, создать подвижные части возможно, хотя это требует аккуратности. Для соединений лучше использовать маленькие металлические или пластиковые крепежи, например, мелкие гвоздики или кнопки, которые позволят деталям двигаться. Важно, чтобы все детали хорошо подгонялись друг к другу и не были слишком тяжелыми — картон должен оставаться гибким, иначе элементы могут ломаться.
Какие советы можно дать по окрашиванию и декорированию макета, чтобы он выглядел максимально реалистично?
Перед покраской поверхность макета стоит слегка загрунтовать, чтобы краска ложилась ровнее. Для имитации металлических частей лучше использовать акриловые или аэрозольные краски серых и черных оттенков. Можно добавить мелкие детали с помощью маркеров или тонкой кисти, чтобы подчеркнуть текстуру и прорисовать мелкие элементы. Важно наносить краску тонкими слоями, чтобы не деформировать картон.
Как правильно хранить и транспортировать готовый макет MP7 из картона, чтобы не повредить его?
Лучше всего хранить макет в сухом месте, вдали от прямых солнечных лучей и влаги, чтобы картон не размок и не выцвел. Для транспортировки рекомендуется использовать коробку с мягкой подкладкой, например, из пенопласта или поролона, чтобы детали не сломались при ударе. Также стоит избегать сильного давления на макет и держать его в горизонтальном положении.
Какие материалы и инструменты понадобятся для изготовления макета MP7 из картона?
Для создания макета MP7 из картона потребуются: плотный картон (лучше гофрированный или плотность не менее 300 г/м²), нож канцелярский или канцелярский нож, линейка, карандаш, клей ПВА или клеевой пистолет, ножницы и при желании — акриловые краски или маркеры для раскрашивания. Также полезно иметь шаблоны деталей, которые можно распечатать или нарисовать самостоятельно.
