Точность измерений силы тока напрямую зависит от правильного подключения и считывания показаний амперметра. При работе с аналоговыми приборами важно учитывать цену деления шкалы, тип градуировки и класс точности. При использовании цифровых моделей ключевое значение имеет предельный ток диапазона, на который установлен прибор.
Амперметр всегда включается в цепь последовательно с нагрузкой. Нарушение этого правила может привести к повреждению прибора или искажению результатов. Перед подключением необходимо обесточить цепь и убедиться, что выбранный диапазон измерения превышает предполагаемое значение тока хотя бы на 25–30%.
Считывание данных с аналогового амперметра требует точного позиционирования глаз – взгляд должен быть строго перпендикулярен шкале, чтобы исключить параллакс. Если стрелка колеблется, показания снимаются по средней позиции. У цифровых моделей предпочтительнее те, у которых предусмотрена функция усреднения значений, особенно при измерении переменного тока с пульсациями.
Нельзя пренебрегать калибровкой прибора. Даже заводская настройка требует периодической проверки на эталонной нагрузке. Амперметры с классом точности выше 1,5 подходят только для ориентировочных измерений, в то время как для лабораторных задач применяются приборы с точностью 0,5 и выше.
Проверка рабочего состояния амперметра перед использованием
Перед включением амперметра в цепь необходимо убедиться в его исправности. Первым делом визуально осмотрите корпус прибора: отсутствие трещин, сколов, деформаций корпуса и повреждений клемм – обязательное условие безопасной работы.
Проверьте, возвращается ли стрелка на ноль при отключённом токе. Если стрелка отклонена, требуется механическая калибровка либо ремонт. Цифровой амперметр должен отображать «0» или минимальные колебания в пределах погрешности (не более ±0,1 А в зависимости от класса точности).
Проведите тест с известной нагрузкой. Подключите амперметр в цепь с источником стабильного тока, значение которого заранее известно. Сравните показания прибора с эталонными значениями. Расхождение более чем на 3% указывает на необходимость поверки или замены устройства.
Убедитесь в целостности внутренних соединений. При слабом контакте возможны искажения измерений или перегрев клемм. Для аналоговых моделей проверьте натяжение пружины стрелочного механизма – тугое или ослабленное движение влияет на точность показаний.
При использовании шунтирующих амперметров проверьте сопротивление шунта. Его значение должно соответствовать указанному в паспорте прибора, иначе результаты измерений будут некорректными.
Перед включением в высокотоковую цепь убедитесь в соответствии пределов измерения амперметра ожидаемой нагрузке. Превышение допустимого тока приведёт к выходу прибора из строя.
Выбор подходящего диапазона измерения тока
Перед подключением амперметра необходимо определить предполагаемую силу тока в цепи. Если значение неизвестно, начинают с максимального диапазона прибора. Это предотвращает перегрузку измерительного механизма и повреждение прибора.
Например, при измерении тока в бытовой сети 220 В, где подключены приборы мощностью до 2 кВт, ожидаемое значение тока составит около 9 А. В этом случае выбирают диапазон не менее 10 А. Если амперметр рассчитан на несколько пределов (например, 0–1 А, 0–10 А, 0–20 А), сначала устанавливают на 20 А, затем последовательно снижают для повышения точности.
Для получения точных данных стрелка прибора должна находиться в пределах второй трети шкалы. Если показания ближе к нулю, увеличивается относительная погрешность. При приближении к максимуму существует риск выхода за пределы диапазона, особенно при колебаниях тока.
Нельзя использовать амперметр в диапазоне, превышающем допустимую нагрузку. Например, прибор с максимальным пределом 5 А нельзя подключать к цепи с током 15 А даже на короткое время – это приведёт к перегреву и выходу из строя.
Мультиметры в режиме измерения тока также требуют осторожности: выбирается наивысший диапазон, затем постепенно снижается. Обязательно проверяется настройка перед подключением – неправильный выбор режима приведёт к замыканию или сгоранию предохранителя.

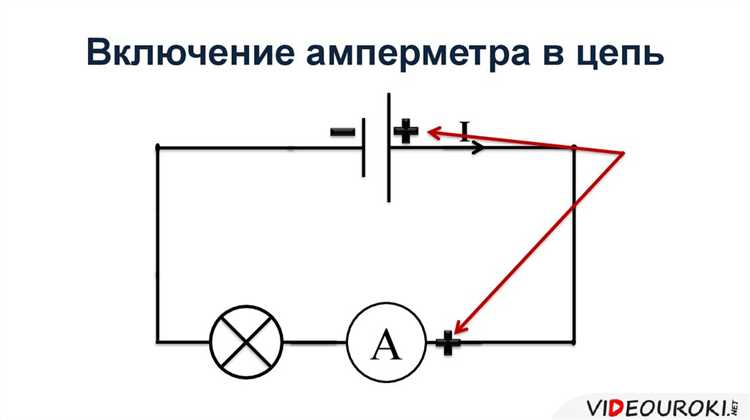

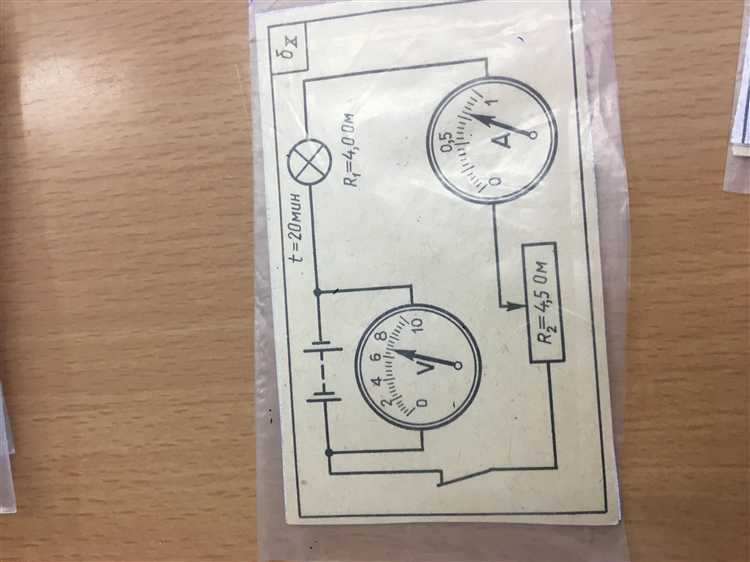

Подключение амперметра в электрическую цепь
Амперметр подключается только последовательно с нагрузкой, поскольку измеряет ток, протекающий через участок цепи. При параллельном подключении прибор выйдет из строя из-за низкого внутреннего сопротивления.
- Перед подключением обесточьте цепь, чтобы исключить риск короткого замыкания и поражения электрическим током.
- Выберите точку подключения – участок цепи, через который необходимо измерить ток. Разорвите цепь в этом месте.
- Подсоедините амперметр к разомкнутому участку. Один провод – к входу прибора (обозначен как «+» или «A»), второй – к выходу («–»).
- Убедитесь, что полярность подключения соответствует направлению тока. Неправильное подключение приведёт к ошибке измерения или повреждению устройства.
- Проверьте, что максимальный ток в цепи не превышает предела измерения прибора. При необходимости используйте шунт.
- После подключения включите питание и зафиксируйте показания амперметра только при стабильной работе цепи.
Подключение амперметра без соблюдения этих условий может привести к неправильным измерениям или выходу прибора из строя.

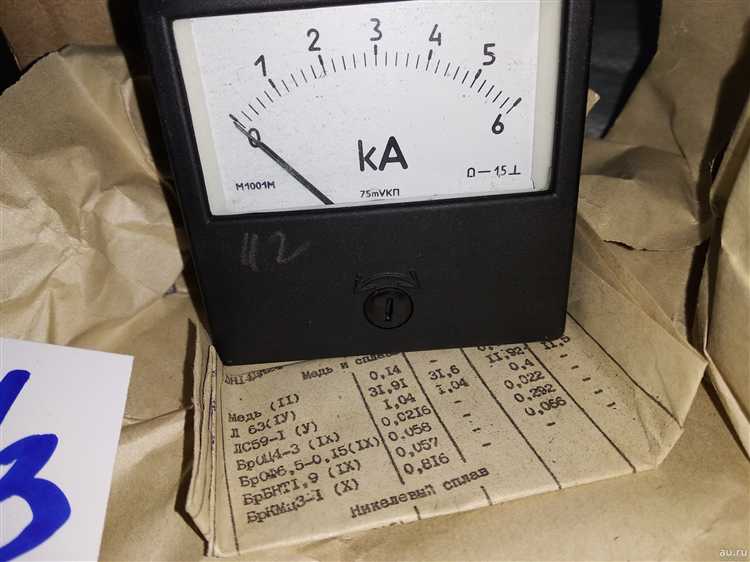

Определение полярности при подключении прибора
Амперметр включается в цепь последовательно, и правильное определение полярности критично для корректного отображения тока. Большинство аналоговых амперметров имеют маркировку: клемма с обозначением «+» подключается к стороне цепи с более высоким потенциалом.
Если полярность перепутана, стрелка прибора отклоняется в обратную сторону или остается в нулевом положении. Это особенно важно при работе с приборами на постоянный ток: неверное подключение может повредить внутренние элементы, особенно в цифровых моделях без встроенной защиты.

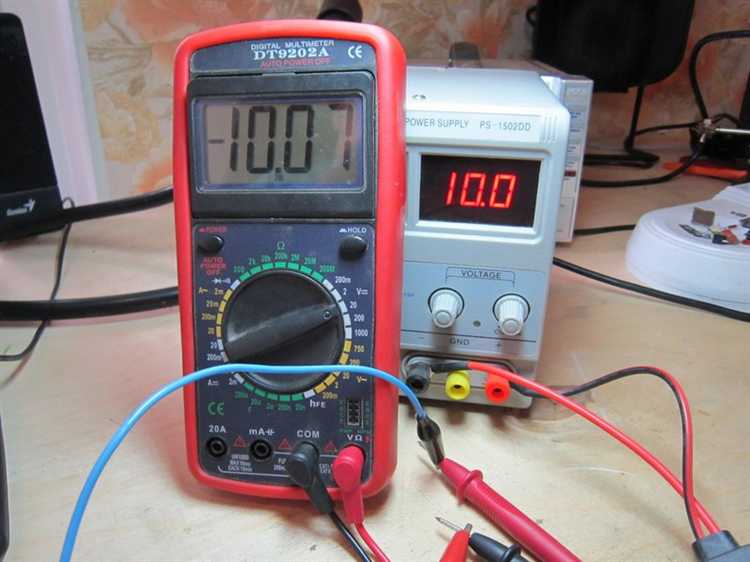

Рекомендация: если используется цифровой амперметр, при неправильной полярности на дисплее появится отрицательное значение. Это не считается ошибкой, но сигнализирует о необходимости смены подключения.
Важно: для переменного тока полярность значения не имеет, однако при наличии встроенного выпрямителя (например, в некоторых щитовых приборах) правильное подключение также необходимо соблюдать.

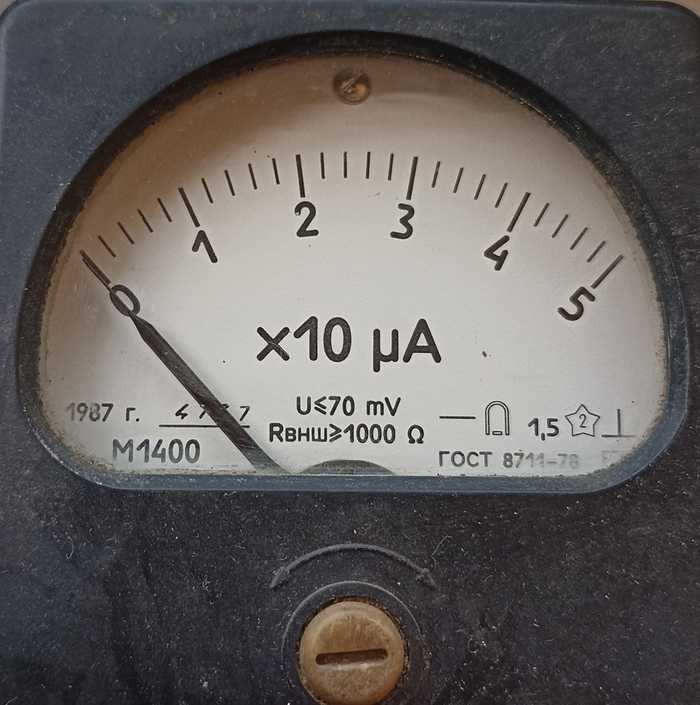

Избежание ошибок при считывании показаний шкалы
Для точного считывания показаний амперметра необходимо соблюдать положение глаза строго перпендикулярно плоскости шкалы. При отклонении взгляда возникает параллакс, из-за которого стрелка визуально смещается, особенно заметно на приборах с крупным шагом делений.
Стрелка должна быть тонкой и острой, а шкала – иметь зеркальную полосу. Совмещение отражения стрелки с самой стрелкой позволяет контролировать правильность угла обзора. Если отражение видно – положение глаза неверное.
Не следует интерпретировать показания между делениями «на глаз». Например, если деления шкалы соответствуют 0,2 А, а стрелка находится между ними, допустимо записать значение только в пределах точности прибора, учитывая цену деления и допуск погрешности.
Обращайте внимание на единицы измерения и максимальный ток прибора. Использование шкалы, рассчитанной на другой предел, приводит к кратным ошибкам. Например, шкала до 5 А может быть проградуирована по-разному: 0,5 А на деление или 1 А – это следует уточнять перед измерением.
Прибор должен быть в горизонтальном положении. Наклон корпуса влияет на положение стрелки, особенно при малых токах. Перед началом измерения убедитесь, что стрелка на нуле – если нет, выполните юстировку или учтите это смещение при интерпретации результата.
Особенности снятия показаний с цифрового амперметра
Перед снятием показаний убедитесь, что амперметр подключён к цепи последовательно и соответствует диапазону измеряемого тока. Номинальный ток не должен превышать максимально допустимое значение прибора, указанное в техническом паспорте.
На дисплее цифрового амперметра отображаются значения с точностью до сотых или тысячных ампера. При работе с малыми токами важно учитывать возможную погрешность, указанную в характеристиках – например, ±(0.5%+2 разряда).
Показания считываются только при стабилизированном токе в цепи. Колебания в сети приводят к временным скачкам, которые могут исказить результат. При нестабильной нагрузке зафиксируйте значение после стабилизации индикатора минимум на 2–3 секунды.
Если прибор поддерживает функцию усреднения, включите её для получения более точного результата при пульсирующем токе. При отсутствии такой функции используйте внешнюю фильтрацию сигнала, особенно в цепях с импульсными блоками питания.
Нельзя снимать показания с прибора, находящегося в режиме перегрузки. Символы на дисплее, такие как «OL» или мигающие цифры, указывают на превышение допустимого тока. Отключите питание и измените диапазон измерения.
Соблюдайте полярность подключения. При неправильном подключении большинство цифровых амперметров покажет отрицательное значение, однако некоторые модели могут не отображать ток вообще. Используйте маркировку «+» и «−» на клеммах прибора.
После завершения измерений отключите амперметр от цепи. Постоянное подключение без необходимости снижает ресурс прибора и может привести к его повреждению при внезапном скачке тока.
Действия при нестабильных или скачкообразных показаниях
Если стрелка амперметра колеблется или показывает резкие скачки, необходимо сразу определить источник нестабильности. Такие показания искажают реальную картину тока в цепи и могут быть признаком неисправностей или внешних помех.
- Проверьте надежность всех контактов в цепи. Слабые зажимы, окисление или повреждение проводников часто вызывают прерывистые токи.
- Исключите влияние электромагнитных помех. Если амперметр находится рядом с мощными источниками излучения (трансформаторы, электродвигатели), перенесите его или примените экранирование.
- Убедитесь, что амперметр подключён правильно – строго последовательно в цепь. Параллельное включение приводит к искажению показаний и может повредить прибор.
- Если используется цифровой амперметр, проверьте уровень заряда батареи и стабильность питания. Колебания напряжения питания могут вызывать ложные импульсы.
- Проведите измерения с другим амперметром для исключения неисправности прибора. Аналоговые модели особенно чувствительны к механическим сбоям – залипание стрелки, размагничивание.
- При измерении переменного тока удостоверьтесь, что амперметр рассчитан на соответствующий тип тока. Использование прибора для постоянного тока в переменной цепи вызовет хаотичные отклонения.
После устранения всех вышеуказанных факторов проведите повторные измерения. Если скачки сохраняются, это может указывать на периодические замыкания или импульсные нагрузки в самой цепи, которые требуют диагностики оборудования.
Безопасное отключение амперметра после завершения измерений
Перед отключением амперметра убедитесь, что измеряемая цепь обесточена. Это исключает риск короткого замыкания или поражения электрическим током. Если амперметр подключён к цепи с напряжением выше 50 В, отключение следует проводить только при полностью снятом напряжении.
Сначала отсоединяется заземляющий провод (если он использовался), затем – провод с минусовым потенциалом, и только после этого – провод, подключённый к плюсовому полюсу. Такая последовательность минимизирует риск образования дуги при отключении.
Если используется клещевой амперметр, после завершения измерений обязательно разомкните клещи до щелчка и отведите прибор от токопроводящей части. Никогда не снимайте показания во время отключения прибора – это может привести к ошибкам в измерениях и перегреву.
Проверяйте целостность щупов и отсутствие повреждений на изоляции перед отключением. Повреждённые провода подлежат немедленной замене. Отключайте прибор, держа его за изолированную часть корпуса, избегая контакта с токоведущими элементами.
После отключения храните амперметр в сухом месте при температуре от +5 до +40 °C, избегая резких перепадов влажности. Не оставляйте прибор подключённым к цепи в режиме ожидания – это сокращает срок службы и увеличивает риск повреждений.
Вопрос-ответ:
Можно ли подключать амперметр напрямую к розетке?
Нет, напрямую амперметр к розетке подключать нельзя. Амперметр измеряет силу тока, и его необходимо включать последовательно в цепь, а не напрямую к источнику напряжения. Подключение к розетке без нагрузки приведёт к короткому замыканию и может повредить прибор или вызвать пожар.
Что означают деления на шкале аналогового амперметра?
Каждое деление на шкале показывает определённое значение тока в амперах или их долях — в зависимости от предела измерения прибора. Например, если максимальное значение на шкале — 10 А, а между 0 и 10 отмечено 10 крупных делений, то каждое деление соответствует 1 амперу. Уточнить шаг деления можно по маркировке на приборе.
Как избежать ошибки при снятии показаний с амперметра?
Чтобы получить точные данные, смотреть на стрелку амперметра нужно строго перпендикулярно шкале — это исключает так называемую параллаксную ошибку. Кроме того, важно перед началом измерения убедиться, что прибор исправен и выбран соответствующий диапазон измерений, особенно если используется мультиметр.
Можно ли использовать амперметр для постоянного и переменного тока?
Это зависит от конкретной модели прибора. Некоторые амперметры предназначены только для постоянного тока, другие — только для переменного. Есть и универсальные модели, поддерживающие оба типа. На корпусе прибора или в инструкции обычно указывается, какой ток можно измерять. Пренебрежение этим может привести к неточным показаниям или повреждению прибора.
Нужно ли отключать питание перед подключением амперметра?
Да, это желательно. Перед включением амперметра в цепь питание лучше отключить, чтобы избежать короткого замыкания или удара током. После правильного подключения можно снова подать напряжение и начинать измерения. Такой подход безопаснее как для пользователя, так и для самого прибора.
