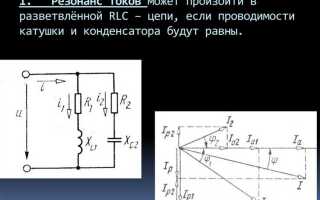

Резонанс напряжений в колебательных контурах проявляется в резком увеличении амплитуды напряжения на реактивных элементах при совпадении частоты внешнего источника с собственной частотой системы. В электрических цепях переменного тока это явление сопровождается характерными изменениями тока, что позволяет использовать амперметр для идентификации момента наступления резонанса.
На практике определение резонанса по амперметру выполняется в RLC-контуре, где сопротивление R минимально по сравнению с реактивными компонентами. В этом случае при постепенном изменении частоты источника тока наблюдается выраженный максимум силы тока. Максимальное показание амперметра соответствует резонансной частоте, поскольку в этот момент полное сопротивление цепи достигает минимума, равного активному сопротивлению.
Для точной фиксации резонансной частоты следует проводить измерения с шагом не более 1–2 Гц в окрестности предполагаемого пика. Амперметр должен быть аналоговым или цифровым с высокой разрешающей способностью, способным фиксировать небольшие изменения силы тока. Повторяемость результата проверяется многократным проходом по частотному диапазону вверх и вниз – истинный резонанс сопровождается стабильным положением пика тока при каждой попытке.
Важно исключить влияние паразитных сопротивлений и индуктивностей соединительных проводов, поскольку они могут сместить резонансную точку и исказить форму кривой тока. Оптимальные условия достигаются при использовании экранированных соединений и корректном размещении измерительных приборов вне зоны сильного электромагнитного поля.
Принцип работы амперметра в контуре переменного тока
Амперметр, используемый в цепях переменного тока, основан на измерении действующего значения тока, которое рассчитывается по среднеквадратическому значению мгновенного тока за период. Для этого применяются электромагнитные, электродинамические или электронные схемы преобразования переменного сигнала в измеримое значение.
В электромагнитных амперметрах ток создаёт переменное магнитное поле, взаимодействующее с подвижной системой прибора. Магнитное усилие пропорционально квадрату тока, поэтому прибор реагирует на среднеквадратичное значение. Шкала таких амперметров откалибрована для синусоидального тока, при других формах сигнала точность снижается.
Электродинамические амперметры обладают большей точностью, так как содержат как подвижную, так и неподвижную катушки, по которым проходит измеряемый ток. В результате взаимодействия токов возникает крутящий момент, прямо пропорциональный квадрату тока, что позволяет точно отображать амплитуду синусоидального сигнала.
В цифровых амперметрах переменный ток сначала проходит через выпрямитель, после чего измеряется преобразованное напряжение. Далее микроконтроллер рассчитывает действующее значение тока, отображаемое на экране. Такие приборы обеспечивают высокую точность при различных формах сигнала и частотах, вплоть до десятков килогерц.
Для корректной работы амперметра важно учитывать сопротивление его внутренней обмотки. В контуре с малым импедансом это сопротивление может повлиять на общую силу тока. Также необходимо использовать приборы, рассчитанные на соответствующий диапазон частот и амплитуд, иначе возможны ошибки измерений и перегрев измерительных цепей.
В контексте определения резонанса напряжений важно использовать амперметры с высокой чувствительностью, так как при резонансе в контуре наблюдается резкое увеличение силы тока. На этом основан метод индикации резонансного состояния по пику показаний амперметра.
Как изменение частоты влияет на показания амперметра
При фиксированном напряжении переменного тока изменение частоты напрямую влияет на реактивное сопротивление элементов цепи, особенно индуктивностей и конденсаторов. В индуктивности реактивное сопротивление растёт линейно с частотой: \( X_L = 2\pi fL \). В конденсаторе сопротивление уменьшается обратно пропорционально: \( X_C = 1/(2\pi fC) \).
Это приводит к изменению полного сопротивления цепи и, соответственно, тока, который фиксирует амперметр. При увеличении частоты в цепи с преобладанием индуктивности ток уменьшается, а при наличии конденсатора – может увеличиваться до достижения резонанса. В точке резонанса \( X_L = X_C \), и полное сопротивление минимально. Именно в этот момент амперметр показывает максимальный ток.
Для точной регистрации резонанса важно медленно изменять частоту генератора и наблюдать за резким скачком тока. После прохождения резонансной частоты ток вновь начинает снижаться, что указывает на выход из резонансного режима.
Рекомендуется использовать амперметр с высокой чувствительностью, так как малейшие изменения тока вблизи резонанса критичны для точного определения частоты резонанса. При наличии паразитных сопротивлений в цепи амплитуда максимального тока будет ограничена, но характерный пик всё равно позволит зафиксировать резонанс.
Связь максимального тока с наступлением резонанса

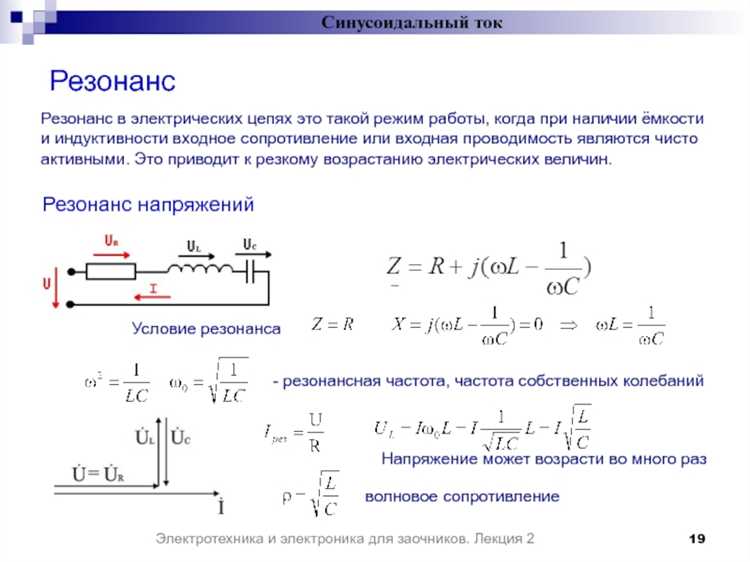

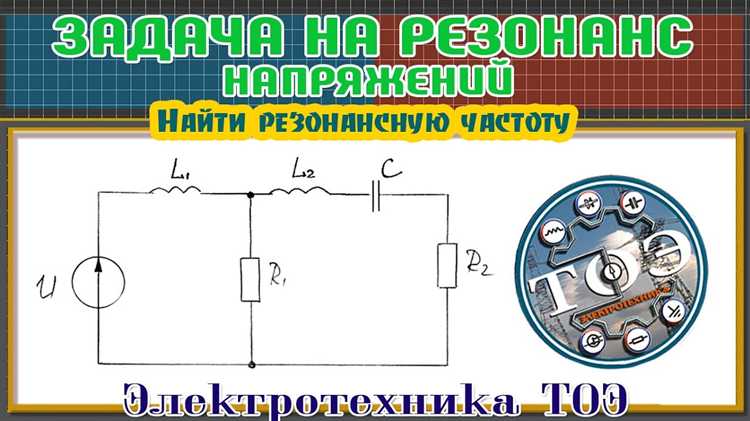

В колебательном контуре переменного тока резонанс напряжений возникает при равенстве реактивных сопротивлений индуктивности и ёмкости: \( X_L = X_C \). Это условие соответствует резонансной частоте:
- \( f_0 = \frac{1}{2\pi\sqrt{LC}} \), где \( L \) – индуктивность в Генри, \( C \) – ёмкость в Фарадах.
При наступлении резонанса полное сопротивление контура становится минимальным и определяется только активным сопротивлением:
- \( Z = R \), где \( R \) – сопротивление резистора в Ом.
В этот момент сила тока достигает максимального значения:
- \( I_{max} = \frac{U}{R} \), где \( U \) – амплитуда приложенного напряжения.

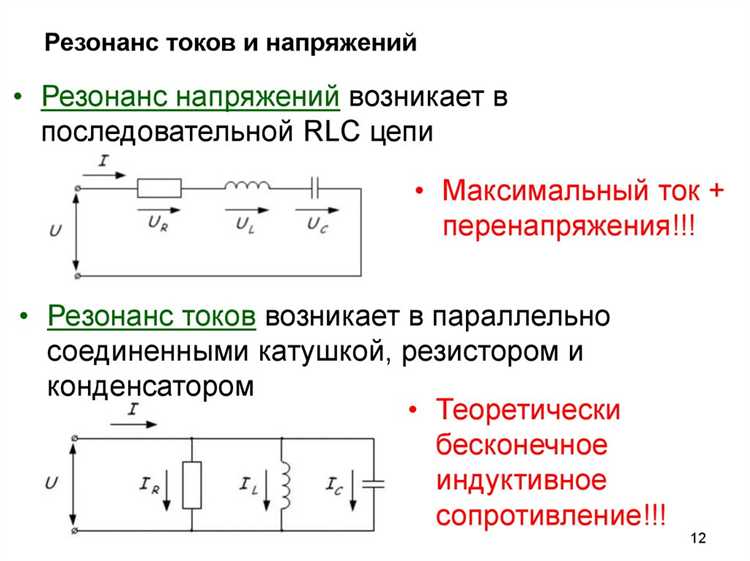

Таким образом, амперметр, подключённый последовательно с контуром, регистрирует наибольшее значение тока именно при резонансе. Это позволяет экспериментально определить резонансную частоту.
- Плавно изменяйте частоту источника.
- Фиксируйте показания амперметра при каждом значении.
- Резонанс соответствует частоте, при которой сила тока максимальна.
Чем выше добротность контура (\( Q = \frac{1}{R}\sqrt{\frac{L}{C}} \)), тем более выражен пик тока и точнее определяется резонансная частота.
Методика пошагового увеличения частоты для поиска резонанса

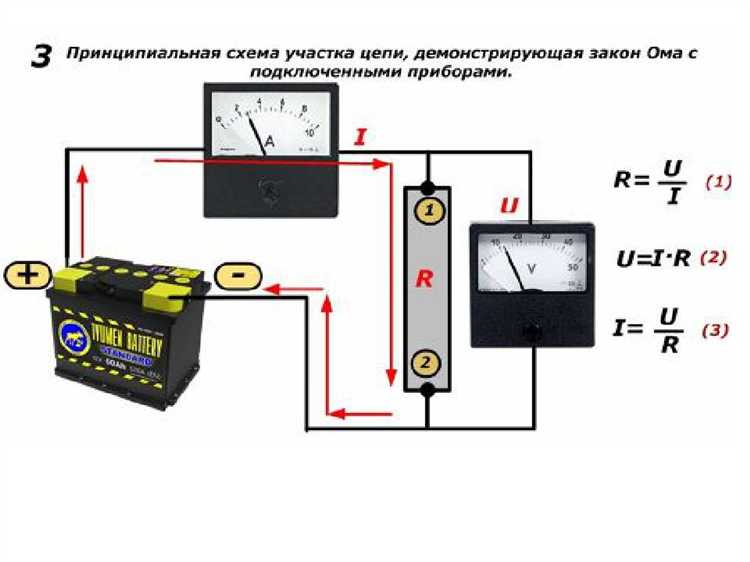

Для точного определения резонанса напряжений по амперметру необходимо применять поэтапное увеличение частоты источника переменного тока. Начальная частота устанавливается ниже предполагаемой резонансной, обычно на 10–15% меньше расчетного значения. Например, при расчетной частоте 1 кГц начальная частота составляет 850–900 Гц.
Частоту увеличивают с постоянным шагом, который зависит от крутизны резонансной кривой. При слабозатухающем контуре шаг составляет 5–10 Гц. При высоком сопротивлении – до 20 Гц. После каждого увеличения необходимо фиксировать показания амперметра с точностью не ниже 0,01 А.
При приближении к пику амперметра шаг уменьшают вдвое для повышения точности. Например, если на частоте 950 Гц ток начал резко возрастать, следующий шаг снижается до 2–3 Гц. Это позволяет определить максимум тока с точностью до ±1 Гц.
Максимум на шкале амперметра соответствует резонансной частоте. После фиксации максимального значения частоты необходимо сделать 2–3 дополнительных измерения выше и ниже точки максимума с минимальным шагом, чтобы подтвердить наличие резонансного пика и исключить случайные погрешности.
Роль активного сопротивления в точности определения резонанса

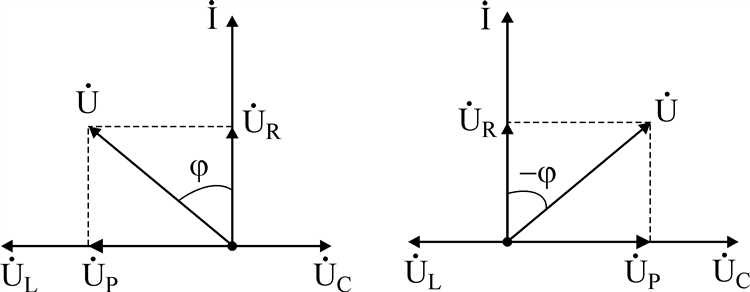

Активное сопротивление контура существенно влияет на форму резонансной кривой, а значит, и на точность определения резонанса по амперметру. При увеличении активного сопротивления пиковое значение тока уменьшается, а ширина резонансной кривой возрастает, что затрудняет выделение точки резонанса.
- Низкое активное сопротивление (менее 10 Ом) способствует резкому пику тока в резонансной точке, упрощая визуальное определение резонанса на шкале амперметра.
- При активном сопротивлении свыше 50 Ом резонансный пик сглаживается, амплитуда тока снижается на 20–40 %, а граница частот слабо выражена.
- В системах с переменным активным сопротивлением необходимо предварительно установить минимальное значение R для повышения точности фиксации максимального тока.
Для точного определения резонанса:
- Выбирайте катушки и соединительные элементы с минимальными активными потерями.
- Измеряйте ток с шагом изменения частоты не более 0.1 кГц вблизи ожидаемой резонансной частоты.
- Фиксируйте резонанс по максимальному показанию амперметра, когда изменение частоты на ±0.2 кГц приводит к симметричному снижению тока.
Оптимальным считается активное сопротивление, при котором добротность контура Q составляет не менее 20. В этом случае резонансная частота определяется с точностью до 1 %, что допустимо для большинства лабораторных измерений.
Ошибки и искажения при чтении амперметра на резонансной частоте
На резонансной частоте ток в цепи резко возрастает, что приводит к существенному увеличению амплитуды измеряемого сигнала. При этом амперметр, особенно индуктивного типа, может показывать искажённые значения из-за собственного индуктивного сопротивления и паразитных эффектов. В частности, фазовый сдвиг между током и напряжением в цепи увеличивается, что влияет на точность амперметра, не рассчитанного на измерение в условиях резонанса.
Также важным фактором является неидеальность внутренних сопротивлений прибора и подключаемых проводников. При резонансе возможны паразитные токи высокой частоты, вызывающие дополнительное нагревание и, как следствие, изменение показаний амперметра из-за термического дрейфа элементов.
Для минимизации ошибок рекомендуется использовать амперметры с высокой частотной стабильностью и низким индуктивным сопротивлением обмоток. Следует применять специализированные токовые трансформаторы с компенсацией фазовых искажений. В цепь лучше включать приборы с минимальным внутренним сопротивлением, а также предусматривать экранирование для снижения влияния электромагнитных помех.
Погрешности можно уменьшить методом калибровки прибора в условиях, максимально приближенных к резонансным, либо использовать дополнительные измерительные каналы для фиксации фазового сдвига. При необходимости следует применять цифровые амперметры с возможностью программной коррекции и анализа формы сигнала.

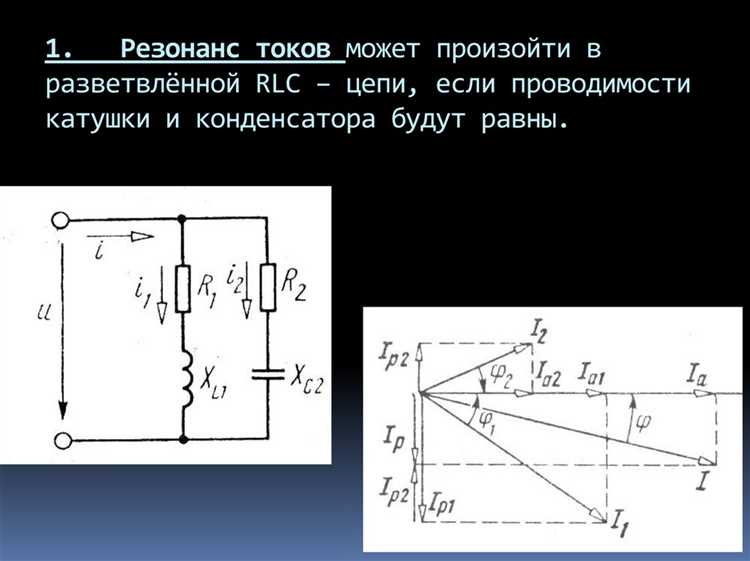

Практические примеры определения резонанса по амперметру в лабораторных условиях
Для определения резонанса напряжений с помощью амперметра в лаборатории используют последовательную цепь с катушкой индуктивности и конденсатором. Источник переменного тока подключают к цепи, а амперметр – последовательно для измерения тока.
В первом примере задают частоту источника, изменяя её от низких значений к высоким, фиксируя показания амперметра на каждом шаге. Резонанс наступает при максимальном значении тока, что соответствует минимальному импедансу цепи. Для точности измерений рекомендуется использовать частотный шаг не более 50 Гц в диапазоне от 100 Гц до 1 кГц.
Во втором примере фиксируют частоту, близкую к расчетной резонансной, и варьируют емкость конденсатора, наблюдая изменение амперметра. Максимальное показание тока указывает на резонансную емкость. Этот метод удобен при точной настройке цепи с известной индуктивностью.
В третьем примере используют фиксированное значение емкости и последовательно изменяют индуктивность катушки, например, путем перемещения сердечника. Максимальное значение тока по амперметру сигнализирует о резонансе, что позволяет экспериментально определить индуктивность при заданной частоте.
Рекомендуется применять амперметр с минимальным внутренним сопротивлением и высокой точностью. Для предотвращения ошибок измерений необходимо исключить влияние паразитных сопротивлений соединений и использовать экранирование цепи от внешних электромагнитных помех.
Вопрос-ответ:
Как с помощью амперметра можно определить резонанс напряжений в цепи?
Амперметр показывает ток в цепи, который в резонансном состоянии достигает максимума. Путем измерения силы тока при разных частотах можно заметить, при какой частоте ток становится максимальным — именно она соответствует резонансу напряжений в исследуемой цепи.
Почему именно амперметр используют для выявления резонанса напряжений, а не вольтметр?
Амперметр напрямую измеряет силу тока, которая в резонансной точке резко возрастает из-за совпадения индуктивного и емкостного сопротивлений. Вольтметр же показывает напряжение, которое в отдельных узлах может меняться не столь явно или иметь другие особенности, затрудняющие точное определение резонанса.
Какие ошибки могут возникнуть при определении резонанса по показаниям амперметра?
Основные ошибки связаны с неправильным выбором частоты, неточным подключением прибора или влиянием паразитных элементов в цепи. Кроме того, амперметр может иметь собственное сопротивление, которое влияет на измерения. Все эти факторы могут сместить точку максимального тока и привести к неверному определению резонанса.
Какую роль играет частотный диапазон измерений при поиске резонанса напряжений с помощью амперметра?
Выбор частотного диапазона критичен для правильного выявления резонанса. Если диапазон слишком узкий или не охватывает область, где ожидается резонанс, максимум тока может остаться незамеченным. Поэтому важно проводить измерения в достаточно широком интервале частот, чтобы точно определить точку резонанса.
Какие типы амперметров лучше использовать для точного определения резонанса в электрических цепях?
Для таких измерений предпочтительны амперметры с высокой чувствительностью и хорошей частотной характеристикой, например, цифровые или электродинамические приборы. Они обеспечивают более точное и стабильное отображение изменений тока при изменении частоты, что облегчает обнаружение резонансного состояния.
Как амперметр помогает определить резонанс напряжений в цепи?
Амперметр измеряет ток в электрической цепи. При наступлении резонанса ток достигает максимального значения из-за совпадения индуктивного и емкостного сопротивлений, что приводит к снижению общего импеданса. Таким образом, наблюдая за изменениями тока на амперметре, можно выявить точку резонанса, где ток максимально высокий, а напряжение на элементах цепи достигает своих резонансных значений.
Какие особенности измерения резонанса напряжений с помощью амперметра стоит учитывать для точности эксперимента?
Для точного определения резонанса важно использовать амперметр с минимальным внутренним сопротивлением, чтобы не влиять на параметры цепи. Также необходимо плавно изменять частоту источника переменного тока и внимательно следить за показаниями амперметра, чтобы заметить максимальное значение тока. Следует учитывать, что реактивные компоненты цепи могут изменяться с температурой, а также возможны погрешности при считывании данных, поэтому стоит повторить измерения несколько раз для подтверждения результата.
