Как выбрать реле давления для скважинного насоса

Реле давления отвечает за автоматическое включение и отключение скважинного насоса при достижении заданных значений давления. От корректного выбора этого устройства зависит стабильность водоснабжения и безопасность оборудования.

При выборе реле давления важно ориентироваться на рабочий диапазон давления, который должен соответствовать параметрам вашей системы водоснабжения. Обычно для бытовых скважинных насосов устанавливают реле с диапазоном от 1,5 до 3,0 бар. Превышение максимального давления может привести к преждевременному износу насоса и повреждению трубопроводов.

Чувствительность реле определяет точность поддержания давления в системе. Высокочувствительные модели с шагом регулировки 0,1 бар позволяют минимизировать колебания давления, что особенно важно для оборудования с низким допустимым рабочим давлением.

Также учитывайте тип подключения реле и его совместимость с имеющейся электросетью. Для большинства бытовых насосов подходят модели с напряжением 220 В и стандартным присоединением 1/4 дюйма. Установка реле с защитой от скачков напряжения продлит срок службы насосного оборудования.

Определение рабочих параметров реле давления для конкретной скважины

Для точного выбора реле давления необходимо учитывать технические характеристики скважины и требования к системе водоснабжения. Основные параметры, влияющие на настройку реле:

• Максимальное давление скважины. Измеряется при максимальной глубине и соответствует максимальному напору, который способна выдать насосная установка. Обычно это значение указывается в технической документации насоса или определяется с помощью манометра.
• Минимальное давление включения насоса. Должно обеспечивать стабильное подачу воды без риска работы насоса всухую. Часто ориентируются на минимальное давление подачи, необходимое для конкретного водопровода или системы орошения.
• Диапазон давления включения и отключения реле. Для скважинных насосов обычно рекомендуются значения включения от 1,2 до 1,5 атм и отключения – от 2,5 до 3,5 атм. Эти параметры оптимальны для большинства бытовых систем с глубиной до 30 метров.
• Рабочий ток и мощность насоса. Реле должно выдерживать ток пуска и длительной работы насоса, чтобы избежать перегорания контактов.
• Температурные условия эксплуатации. Если насос устанавливается в неотапливаемом помещении, важно выбрать реле с морозостойким корпусом и устойчивостью к конденсату.

Рекомендуемая последовательность действий для определения параметров реле давления:

1. Измерить давление воды на выходе из скважины при работе насоса с помощью манометра.
2. Определить минимально допустимое давление для стабильного водоснабжения.
3. Сравнить полученные данные с техническими характеристиками насоса.
4. Настроить реле на давление включения, которое не опускается ниже минимального безопасного уровня.
5. Установить давление отключения в пределах, обеспечивающих оптимальную производительность и защиту насоса от перегрузок.

Подбор реле давления с учетом этих параметров обеспечит надежную работу скважинного насоса, продлит срок службы оборудования и исключит перебои в подаче воды.

Как выбрать диапазон срабатывания реле под давление системы

Выбор диапазона срабатывания реле давления основывается на технических параметрах вашей системы водоснабжения и характеристиках скважинного насоса. Оптимальный диапазон определяется исходя из максимального и минимального давления, при котором насос должен включаться и выключаться.

Минимальное давление включения реле должно быть чуть выше давления обратного клапана и гидроаккумулятора, чтобы избежать частых циклов включения насоса. Обычно оно устанавливается в диапазоне 1,2–1,5 бар для бытовых систем с гидроаккумулятором объемом 24–50 литров.

Максимальное давление отключения реле зависит от рабочего давления трубопровода и максимальной производительности насоса. Для большинства бытовых систем значение варьируется между 3 и 4,5 бара. При превышении этого давления реле должно размыкать цепь питания насоса, предотвращая гидроудары и износ оборудования.

Разница между верхним и нижним порогом (дифференциал) влияет на частоту включений насоса. Рекомендуемый дифференциал составляет 1,5–2 бара для увеличения срока службы насоса и экономии электроэнергии. Меньший дифференциал подходит для систем с большим гидроаккумулятором, тогда как при малом объеме аккумулятора стоит увеличить диапазон срабатывания.

При выборе реле давления обязательно учитывайте максимальное рабочее давление насоса и давление, поддерживаемое гидроаккумулятором. Несоответствие параметров может привести к преждевременному выходу из строя компонентов системы или нестабильной работе насоса.

Если в системе используются дополнительные элементы, например, фильтры или манометры с ограничениями по давлению, диапазон срабатывания реле необходимо скорректировать в меньшую сторону, учитывая паспортные данные оборудования.

Особенности подключения реле давления к скважинному насосу

Реле давления устанавливается в трубопровод после обратного клапана и перед насосом, чтобы контролировать включение и отключение оборудования при достижении заданных значений давления. Для надежной работы необходимо обеспечить герметичность соединений и правильное направление потока воды через реле.

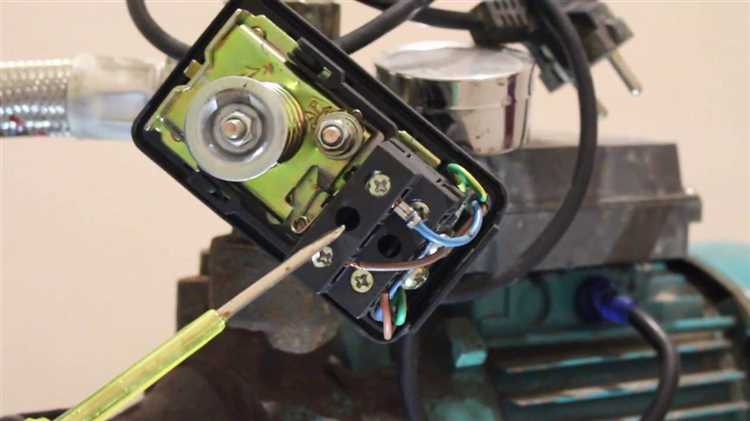

Подключение электропроводки следует выполнять в соответствии с инструкцией производителя. Обычно реле имеет три клеммы: питающая линия, линия на насос и общий провод. Для подключения важно использовать кабель с подходящим сечением (рекомендуется не менее 1,5 мм² для насосов до 1,5 кВт) и обеспечить надежное заземление.

Не допускается напрямую подключать насос к сети без реле давления, так как это приведет к постоянной работе и преждевременному выходу из строя. При монтаже важно предусмотреть возможность регулировки давления включения и отключения с помощью винтов настройки на корпусе реле.

Для предотвращения гидроударов и снижения вибрации рекомендуется устанавливать реле на жестком участке трубопровода с использованием уплотнительных прокладок из резины или фторопласта. Реле должно находиться в месте, защищенном от прямого воздействия влаги и перепадов температуры.

Перед пуском системы необходимо проверить электрическую цепь на отсутствие коротких замыканий и убедиться, что насос отключается при достижении максимального установленного давления, а включается при снижении до минимального.

Влияние качества и материала реле на срок службы оборудования

Качество мембраны и внутренних уплотнителей определяет герметичность и точность срабатывания реле. Мембраны из EPDM или нитрильного каучука устойчивы к маслам и соляным растворам, что минимизирует риск протечек и сбоя в работе насоса.

Механизм контактов, выполненный из серебросодержащих сплавов, снижает износ при высоких токах коммутации, предотвращая образование оксидных пленок и обеспечивая стабильное срабатывание более 50 000 циклов.

Реле с качественными материалами и точной калибровкой давления уменьшают число аварийных отключений, что снижает износ насоса и электроники, увеличивая общий срок службы системы до 10 лет при правильной эксплуатации.

При выборе реле давления рекомендуется обращать внимание на сертификаты соответствия и отзывы по долговечности, а также учитывать условия эксплуатации: агрессивность жидкости, перепады температуры и частоту включений. Это позволит подобрать оптимальное устройство, минимизирующее риск выхода оборудования из строя.

Тонкости настройки и регулировки реле давления при эксплуатации

Правильная настройка реле давления обеспечивает стабильную работу скважинного насоса и предотвращает его износ. Основные параметры для регулировки – уставки включения и отключения насоса, а также дифференциал давления.

• Уставка включения (минимальное давление) задаётся чуть выше минимально допустимого давления в системе, обычно в пределах 1,2–1,5 атм для скважинных насосов. Это предотвращает работу насоса без воды и сухой ход.
• Уставка отключения (максимальное давление) выбирается исходя из максимального рабочего давления оборудования и трубопровода, как правило, от 2,5 до 3,5 атм. Превышение этого параметра приведёт к частым срабатываниям защитных механизмов и ускоренному износу.
• Дифференциал давления – разница между включением и отключением насоса. Оптимальное значение – 0,8–1,2 атм. Меньший дифференциал вызывает частые включения, увеличивая износ реле и насоса, больший – приводит к резким скачкам давления в системе.

Процедура настройки включает несколько последовательных шагов:

1. Отключить насос от электропитания и снять крышку реле.
2. С помощью отвертки вращать регулировочные винты: один отвечает за уставку включения, другой – за отключение. Обычно они подписаны или различаются по размеру.
3. Подключить питание и запустить насос, контролируя давление манометром на трубопроводе.
4. Отрегулировать уставки, достигая требуемых значений включения и отключения, с учётом дифференциала.
5. После установки проверить работу реле при разных режимах нагрузки, убедиться в отсутствии вибраций и посторонних шумов.

Дополнительные рекомендации:

• Регулярно очищать контакты реле от окислов, особенно в системах с высокой влажностью.
• Использовать защиту от скачков напряжения для предотвращения выхода из строя электронных компонентов.
• Не увеличивать максимальное давление выше рекомендованного заводом-изготовителем – это снижает ресурс оборудования.
• При появлении нестабильной работы реле проверять герметичность трубопровода и отсутствие утечек в системе.

Причины поломок реле давления и методы их предотвращения

Чаще всего выход из строя реле давления связан с попаданием влаги и коррозией контактов. Для предотвращения этого необходимо обеспечить герметичность корпуса и регулярно проверять состояние уплотнительных элементов.

Износ пружины и механических частей происходит из-за превышения максимального давления в системе. Рекомендуется использовать реле с запасом по давлению не менее 10% от рабочей нагрузки насоса.

Засорение мембраны или чувствительного элемента абразивными частицами приводит к неправильной работе устройства. Установка фильтров грубой очистки воды перед насосом снизит риск поломки.

Неправильное подключение электрической части, особенно перепутанные фазы или слабый контакт, вызывает перегрев и выгорание контактной группы. Проверяйте монтаж согласно инструкции производителя и используйте качественные клеммы.

Перегрузка реле из-за частого включения и выключения насоса сокращает срок службы. Для снижения износа применяйте гидроаккумулятор с подходящим объемом и настройте давление с учетом рекомендаций производителя.

Регулярное техническое обслуживание – своевременная очистка и проверка рабочих параметров – позволяет выявить дефекты на ранней стадии и минимизировать риск поломок.

Вопрос-ответ:

Как правильно подобрать реле давления для скважинного насоса по параметрам?

Выбор реле давления начинается с определения рабочих характеристик насоса и системы водоснабжения. Необходимо учитывать максимальное и минимальное давление, при котором насос должен включаться и выключаться, а также максимально допустимый ток и мощность оборудования. Важно, чтобы реле могло работать в пределах этих значений и обеспечивало стабильное включение и отключение насоса без чрезмерных колебаний давления.

Можно ли использовать универсальное реле давления для разных моделей насосов?

Универсальные реле давления существуют, однако их применение требует проверки соответствия технических характеристик. Часто универсальные модели рассчитаны на средние параметры, и если ваш насос работает в специфических условиях — например, с очень высоким или низким давлением — универсальное реле может не обеспечить корректную работу. Лучше подбирать устройство с учётом характеристик конкретного оборудования.

Какие признаки указывают на необходимость замены реле давления в системе скважинного насоса?

Если насос включается и отключается слишком часто, давление в системе нестабильно, либо насос не выключается при достижении заданного давления, это сигнал о возможной неисправности реле. Также стоит обратить внимание на появление шума или искрения в местах подключения, а в некоторых случаях — на видимые повреждения корпуса или контактов. В таких ситуациях лучше проверить реле и при необходимости заменить его.

Как влияет качество реле давления на срок службы и работу скважинного насоса?

От качества реле давления зависит точность контроля давления в системе и защита насоса от перегрузок. Надёжное реле предотвращает чрезмерное включение и выключение насоса, что снижает износ его деталей. Если реле работает нестабильно или выходит из строя, это может привести к поломкам и сокращению срока службы оборудования.

Какие дополнительные функции реле давления могут быть полезны при эксплуатации скважинного насоса?

Некоторые модели реле имеют встроенную защиту от сухого хода насоса, возможность регулировки давления включения и отключения, а также индикаторы состояния. Эти функции помогают повысить удобство эксплуатации и безопасность оборудования, позволяя контролировать параметры системы без дополнительных приборов и снижая риск поломок из-за неправильной работы насоса.

Как правильно подобрать реле давления для скважинного насоса с учетом характеристик скважины и насоса?

Выбор реле давления зависит от нескольких параметров: рабочего давления в системе, мощности насоса, глубины скважины и требуемого расхода воды. Для скважинного насоса обычно выбирают реле с максимальным давлением, которое не превышает максимально допустимое давление насоса и трубопроводов. Также важно учитывать минимальное давление включения, чтобы насос не работал слишком часто и не перегревался. Обычно рекомендуют выбирать реле с возможностью регулировки порогов включения и выключения, чтобы адаптировать работу оборудования под конкретные условия. Учитывайте давление в скважине и допустимый диапазон, указанный в технической документации насоса, чтобы избежать поломок и обеспечить стабильную подачу воды.

Какие ошибки чаще всего допускают при установке реле давления на скважинный насос, и как их избежать?

Частая ошибка — неправильное подключение реле давления, из-за чего насос может не выключаться или включаться слишком часто. Еще одна распространённая проблема — установка реле без защиты от гидроудара, что снижает срок службы оборудования. Необходимо внимательно соблюдать схему подключения, указанную производителем, и использовать обратный клапан, чтобы предотвратить обратный поток воды. Также важно правильно настроить давление включения и выключения, чтобы насос не перегружался и не создавал лишних циклов запуска. При монтаже стоит проверить герметичность соединений и обеспечить удобный доступ к реле для обслуживания и настройки.
