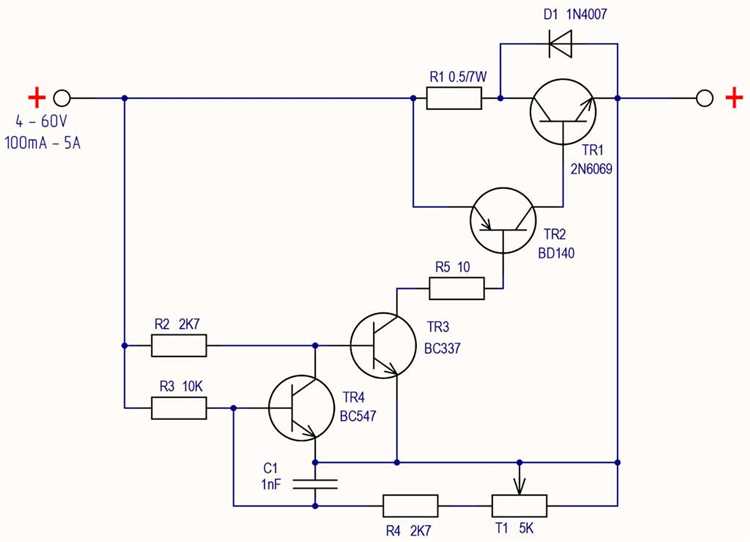

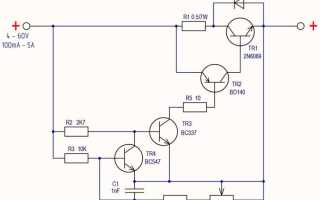

Как выглядит предохранитель на схеме

На электрических схемах автомобиля предохранитель обозначается прямоугольником с нанесённым внутри числом, отражающим номинал тока в амперах. Линии, подключённые к этому прямоугольнику, показывают направление подачи питания и защищаемую цепь. Если в схеме используется цвет, предохранители могут выделяться по стандарту ISO: например, синий – 15 А, жёлтый – 20 А.

Чаще всего предохранители располагаются в блоках, отмеченных на схеме как FUSE BOX или FUSE PANEL. Каждый предохранитель в блоке имеет цифровое или буквенное обозначение, совпадающее с маркировкой на крышке блока и в руководстве по эксплуатации. Например, обозначение F7 – 10A указывает на то, что это седьмой предохранитель на 10 ампер.

Важно учитывать контекст схемы: некоторые предохранители подключаются напрямую к аккумулятору (обозначение B+), другие – через зажигание (обозначение IGN). Наличие диодов, реле и других элементов вблизи предохранителя может указывать на более сложную структуру защищаемой цепи, например, систему ABS или электропривод зеркал.

Для точной идентификации предохранителя на схеме стоит сверяться с заводской документацией: зачастую производители используют уникальные символы или комбинации обозначений. Электрические схемы конкретной модели автомобиля доступны в сервисных мануалах, где предохранители распределены по функциональным группам: освещение, климат-контроль, силовая электроника.

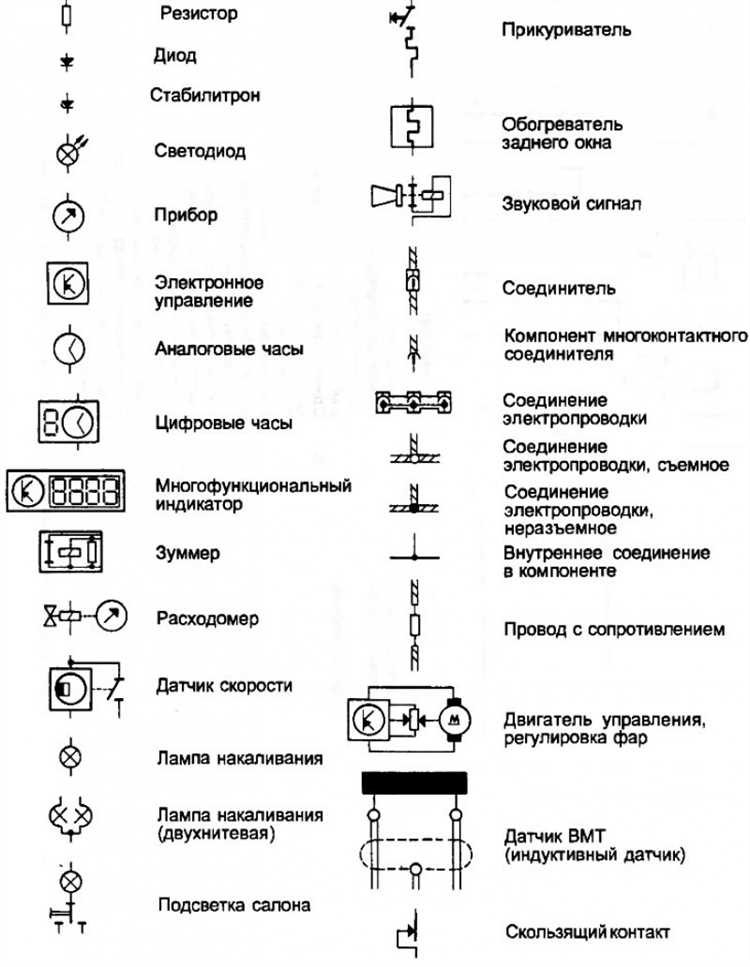

Обозначение предохранителя на электрической схеме: какие символы использовать

Внутри прямоугольника может быть указано номинальное значение тока, например 10A или 30A, что помогает быстро определить допустимую нагрузку. Иногда рядом размещают буквенно-цифровую маркировку, указывающую на цепь: F1, F12 и т.п., где «F» означает «fuse» (предохранитель), а цифра – его номер в блоке.

На некоторых схемах для обозначения перегоревшего предохранителя используется штриховка или надпись blown. В цифровых схемах может применяться символ в виде волнистой линии внутри прямоугольника, указывающей на термический тип предохранителя.

Важно учитывать, что европейские и японские автопроизводители могут использовать различные стандарты. В ISO-схемах – это прямоугольник, в JIS (японский стандарт) – прямоугольник с диагональной линией внутри.

При чтении схем необходимо ориентироваться на легенду, размещённую на том же листе. Она расшифровывает все символы, включая обозначения предохранителей, их ток и функциональное назначение.

Различие между предохранителями и реле на схеме: как не перепутать

Предохранитель выполняет единственную функцию – защищает цепь от перегрузки, перегорая при превышении допустимого тока. Его работа не зависит от управляющих сигналов. Реле же является электромеханическим переключателем: оно управляется сигналом от блока управления или кнопки и переключает контакты внутри корпуса, замыкая или размыкая цепь.

Чтобы не спутать предохранитель с реле при чтении схемы, обращайте внимание на наличие управляющих цепей. Если элемент имеет контакты с номерами 85 и 86 – это реле. Если указан только номинал тока – это предохранитель. Также стоит учитывать расположение: предохранители обычно сгруппированы вместе в блоках с четкой градацией по амперам, тогда как реле размещаются рядом, но имеют различную форму и габариты.

На практике полезно сверяться с технической документацией автомобиля: производитель всегда приводит легенду схемы с расшифровкой всех элементов. Не стоит ориентироваться только на внешнюю форму – одинаковые прямоугольники на схеме могут обозначать совершенно разные компоненты.

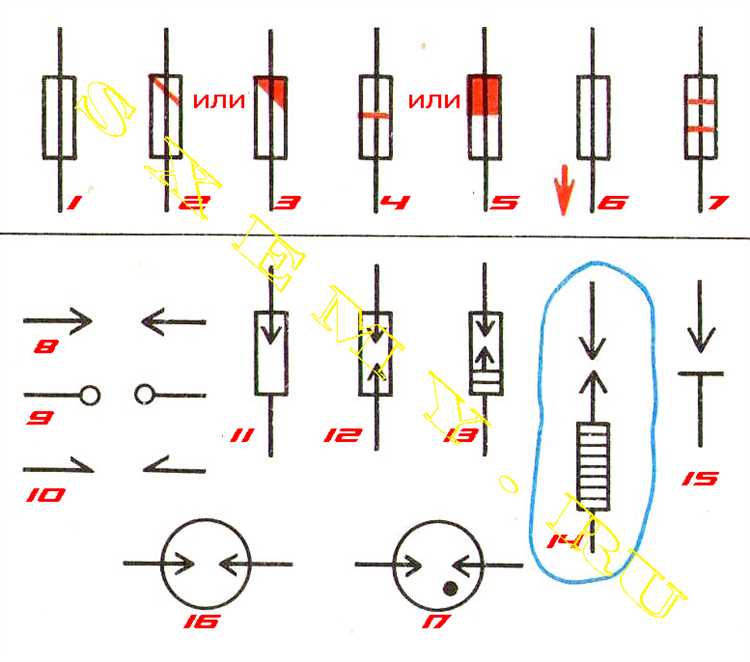

Как найти предохранитель по назначению узла на схеме автомобиля

Чтобы определить нужный предохранитель по конкретному узлу, необходимо понимать структуру электрической схемы автомобиля. Она, как правило, разбита на функциональные блоки: освещение, системы управления двигателем, климат-контроль, мультимедиа, системы безопасности.

• Найдите обозначение интересующего узла. Например, для ближнего света фар это может быть «LOW BEAM», для прикуривателя – «CIG» или «ACC».
• На схеме найдите путь питания от аккумулятора до узла. Предохранители изображаются в виде прямоугольника с надписью «F» или цифрой (например, F12).
• Проследите линию питания от узла вверх по схеме до ближайшего предохранителя. Это и будет нужный элемент.
• Проверьте обозначение на корпусе монтажного блока, чтобы убедиться в соответствии. Часто рядом указывается токовая нагрузка (например, 10A, 15A).
• Если в схеме предусмотрено несколько предохранителей для одного узла (например, для фар – левый и правый контур), нужно определить конкретный по нумерации проводов или цветовой маркировке.

В некоторых случаях используется логика группировки: предохранители одной системы располагаются рядом. Например, все элементы, связанные с аудиосистемой, собраны в одном секторе монтажного блока. Это упрощает поиск.

Если схема сопровождается легендой, используйте её для расшифровки сокращений и обозначений. Это особенно важно при работе с мультиязычными схемами, где встречаются английские аббревиатуры и условные символы.

Цветовая маркировка и номиналы предохранителей на схеме

На электрических схемах автомобиля предохранители обозначаются с учетом их номинала и соответствующего цвета корпуса. Цветовая маркировка стандартизирована: синий – 15 А, красный – 10 А, желтый – 20 А, зеленый – 30 А, оранжевый – 40 А, фиолетовый – 3 А, розовый – 4 А, коричневый – 7,5 А. Эти значения необходимы для точного подбора замены в случае выхода из строя.

На схеме предохранитель обычно изображается прямоугольником с цифрой внутри, обозначающей номинал тока. Рядом может стоять буквенное обозначение (например, F12), соответствующее маркировке на монтажном блоке. Цвет корпуса не указывается непосредственно на схеме, но при сопоставлении с физическим блоком предохранителей необходимо ориентироваться именно на стандартную цветовую кодировку.

Для идентификации предохранителя на схеме нужно сверяться с легендой схемы, где указано, какой элемент за что отвечает. Номинал подбирается строго по рекомендации производителя – установка предохранителя с завышенным током может привести к повреждению проводки.

При проверке схем автомобиля европейского стандарта ориентируйтесь на номинал в амперах и цифровое обозначение, а не на цвет, так как последний может отсутствовать в графическом представлении. Цвет корпуса важен при визуальном осмотре и подборе нового предохранителя, особенно при отсутствии маркировки на монтажной панели.

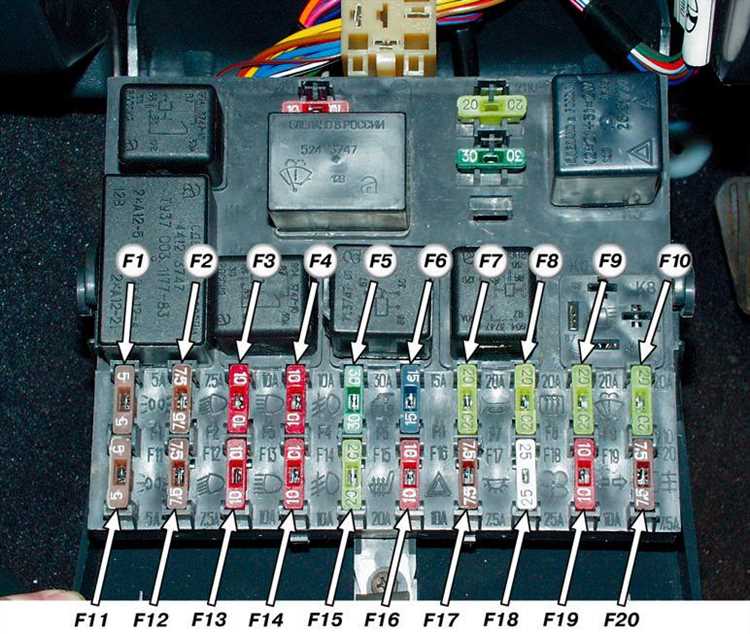

Примеры обозначений предохранителей в схемах разных марок автомобилей

Обозначения предохранителей в электрических схемах зависят от производителя, и каждый бренд использует свою систему маркировки. Ниже приведены конкретные примеры из схем популярных марок автомобилей.

Перед проверкой или заменой предохранителя важно сверяться с оригинальной схемой производителя, так как одинаковые обозначения могут использоваться для разных целей в зависимости от модели и года выпуска.

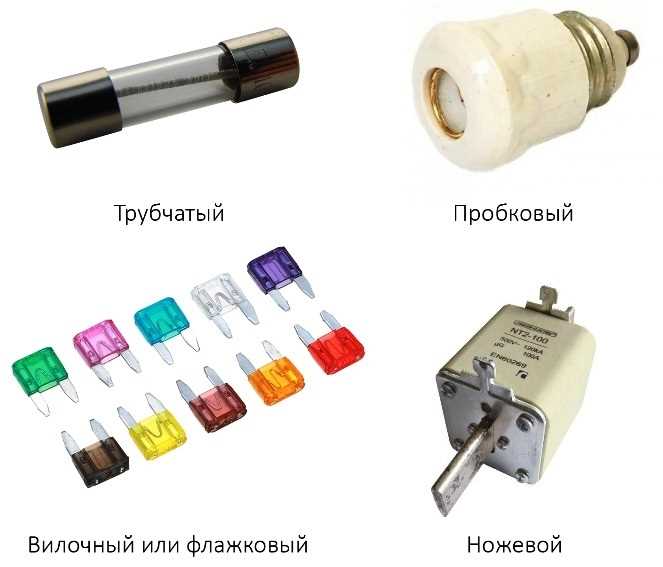

Что делать, если схема автомобиля не содержит обозначения предохранителей

Отсутствие обозначений предохранителей на схеме требует применения альтернативных методов для их идентификации. Первым шагом следует проверить руководство по эксплуатации автомобиля: часто там содержится отдельный раздел с расположением и характеристиками предохранителей, даже если на схеме их нет.

Если руководство отсутствует или неинформативно, используйте физический осмотр блока предохранителей. Обычно на крышке блока или рядом с ним нанесена маркировка с номерами и назначением каждого предохранителя. Запишите эти данные для дальнейшей проверки.

Для точной идентификации предохранителей используйте мультиметр в режиме прозвонки цепи. Это позволит определить, какие цепи защищает конкретный предохранитель, особенно если они не пронумерованы.

В интернете существуют специализированные форумы и базы данных с электрическими схемами и описаниями предохранителей для конкретных моделей. Поиск по марке, модели и году выпуска автомобиля часто даёт результаты, включая сканы официальных документов и схемы с обозначениями.

В крайнем случае можно обратиться в сервисный центр производителя или дилера – там предоставляют официальные схемы и консультации по электрике автомобиля.

Обязательно ведите собственный журнал с найденной информацией и пометками, чтобы при повторных обращениях к схеме или ремонту избежать потери данных и сократить время на диагностику.
