Как выровнять столбчатый фундамент по высоте

Выравнивание столбчатого фундамента по высоте – ключевая задача на стадии строительства, от которой зависит не только стабильность конструкции, но и долговечность всей постройки. Даже минимальные отклонения могут привести к нарушению равномерности распределения нагрузки, что в дальнейшем вызывает деформации. Чтобы избежать этого, важно выбрать правильный способ выравнивания, в зависимости от условий и технических требований.

Первый способ – это использование строительного уровня и лазерного нивелира. Этот метод подходит для небольших участков, где требуется высокая точность. Лазерный нивелир позволяет точно установить требуемую высоту для каждого столба, в то время как строительный уровень поможет на финальной стадии для проверки отклонений. Применение нивелира оправдано при строительстве на ровных грунтах, где не требуется дополнительных расчётов по гидростатическим или температурным изменениям.

Второй способ – выравнивание с помощью строительных маяков. Это более сложный, но эффективный метод, который применяется при значительных отклонениях высоты столбов. Маяки устанавливаются по периметру фундамента, и с их помощью достигается необходимая точность по всему периметру. Для точной фиксации используются анкеры или бетонные основания, что позволяет исключить влияние внешних факторов, таких как осадки или колебания грунта.

Третий метод заключается в использовании регулируемых опорных конструкций для столбчатого фундамента. Эти устройства позволяют в процессе эксплуатации корректировать высоту столбов, что удобно в условиях переменных нагрузок или сезонных изменений. Регулируемые опоры особенно эффективны на участках с нестабильными грунтами, где требуются постоянные корректировки.

Независимо от выбранного метода, необходимо учитывать тип грунта, глубину заложения столбов и климатические особенности региона. Точное выравнивание фундамента поможет избежать трещин в стенах, деформаций перекрытий и других проблем, связанных с неправильной установкой столбов.

Выбор инструментов для точного выравнивания столбчатого фундамента

Для точного выравнивания столбчатого фундамента на строительных объектах необходимо использовать специализированные инструменты, которые обеспечат необходимую точность и ускорят процесс работы. В зависимости от условий, различных типов грунтов и требований к выравниванию, выбор инструментов может варьироваться.

Основным инструментом для контроля высоты является нивелир. Он позволяет определить перепады высоты столбов фундамента с точностью до миллиметров. Оптимальным выбором будет лазерный нивелир, который дает более высокую точность и имеет функцию автоматической компенсации колебаний. Для этого типа работ лучше использовать нивелиры с дальномерами, которые могут работать на расстоянии от 10 до 50 метров, что обеспечит удобство при проверке высоты всех опор.

Вторым важным инструментом является строительный уровень. Он используется для более точной настройки вертикальности столбов, особенно на начальном этапе установки. Стандартные уровни, такие как духовой или пузырьковый, подходят для выравнивания столбов на этапе их установки, но для последующего контроля лучше применять гидравлические или лазерные уровни.

Если необходима высокая точность, можно использовать транспортер с угломерной шкалой. Этот инструмент необходим для регулировки углов наклона отдельных столбов фундамента и их выравнивания относительно горизонтальной плоскости. Такой инструмент полезен, когда работы проводятся в сложных геологических условиях, например, на склонах или при нестабильных грунтах.

Для выравнивания больших объектов или проведения работ в условиях ограниченного пространства хорошим дополнением будут приборы для геодезических измерений – теодолит или электронный тахеометр. Эти устройства обеспечивают высокую точность и позволяют контролировать отклонения фундамента по нескольким осям одновременно, что важно для соблюдения проектных параметров.

Дополнительно могут использоваться лазерные рулетки и линейки для точных измерений расстояний между опорами фундамента. Эти инструменты помогут точно определить, на каком расстоянии расположены столбы, а также минимизировать возможные отклонения в горизонтальной плоскости.

В выборе инструментов для выравнивания столбчатого фундамента важно учитывать не только точность, но и удобство использования в условиях конкретной стройплощадки. Комбинированное использование нескольких инструментов позволяет достичь максимальной точности при минимальных затратах времени.

Использование лазерного уровня при выравнивании фундамента

Лазерный уровень обеспечивает точность определения высотных отметок столбчатого фундамента с точностью до ±1 мм на расстоянии до 30 метров. Для выравнивания следует установить прибор на ровной поверхности в пределах видимости всех столбов. Рекомендуется использовать ротационный лазерный уровень с функцией самовыравнивания и штативом с микрометрической регулировкой высоты.

Последовательность работы включает следующие этапы: включение лазера и ожидание стабилизации уровня; установка лазерного луча на контрольную отметку, выбранную в проекте; измерение высоты каждого столба относительно лазерной плоскости с помощью приёмника луча на рейке. Если высота столба ниже заданной отметки, необходимо наращивать фундаментный столб раствором или корректировать опалубку перед заливкой. При превышении высоты столба – срезать излишки бетона после затвердевания.

Для повышения точности измерений рекомендуется проводить контрольные проверки через каждые 3-4 столба и обновлять калибровку лазерного уровня. Важно учитывать возможность отклонения прибора из-за вибраций или неровностей основания, поэтому установка должна быть максимально устойчивой. Допускается применение маркеров и временных меток для фиксации промежуточных высот.

Использование лазерного уровня сокращает время выравнивания, минимизирует ошибки при разметке и обеспечивает равномерность несущей конструкции. Особенно эффективно применение лазера при большом числе столбов и необходимости соблюдения точных геометрических параметров.

Метод выравнивания с помощью шнура и уровня

Для точного выравнивания столбчатого фундамента по высоте применяется контрольный шнур и строительный уровень. Этот метод позволяет добиться ровной горизонтальной линии между отдельными столбами с точностью до 1–2 мм.

1. Закрепите на крайних столбах временные маяки – вертикальные деревянные рейки или металлические штыри, выступающие выше верхней части столбов.
2. Привяжите к маякам шнур, натянув его максимально туго. Он будет служить контрольной линией высоты.
3. Уровнем проверьте горизонтальность натянутого шнура, корректируя положение маяков при необходимости.
4. Сравните высоту верхних частей остальных столбов с линией шнура, используя уровень и рулетку. Если столб ниже шнура, добавьте слой бетонного раствора или цементного песчаного раствора толщиной, соответствующей разнице высот.
5. Если столб выше шнура, аккуратно срежьте выступающую часть либо отшлифуйте, чтобы обеспечить точное соответствие уровню шнура.
6. После регулировки всех столбов повторно проверьте ровность шнура и при необходимости скорректируйте.

Рекомендуется использовать уровень с точностью не хуже 0,5 мм на метр и шнур с минимальным провисанием, чтобы не искажать контрольную линию. Этот метод подходит для фундамента с расстоянием между столбами до 3 метров, при большем шаге применяют дополнительные промежуточные маяки.

Применение гидроуровня для контроля высоты фундамента

Гидроуровень – простой и точный инструмент для выравнивания столбчатого фундамента по высоте на больших расстояниях и при ограниченной видимости между точками измерения.

Основные этапы использования гидроуровня:

1. Заполнение прозрачного шланга водой без пузырьков воздуха. Для точности уровень воды должен быть одинаковым по всей длине шланга.
2. Фиксация одного конца шланга у контрольной точки с заданной высотой фундамента.
3. Перенос второго конца шланга к измеряемой точке столба.
4. Сравнение уровня воды в обоих концах шланга. Вода в шланге выравнивается по гравитации, что обеспечивает одинаковую высоту уровня на обоих концах.
5. Регулировка высоты столба до совпадения уровня воды с контрольной отметкой.

Рекомендации для повышения точности измерений:

• Используйте шланг диаметром не менее 8–10 мм для уменьшения колебаний воды.
• Перед замером убедитесь в отсутствии воздушных пузырьков – они искажают уровень.
• При работе на ветру или вибрации фиксируйте шланг и точки крепления, чтобы минимизировать движение воды.
• Проверяйте уровень воды перед каждым новым замером, чтобы избежать погрешностей из-за испарения или утечек.
• Для удобства работы на участке более 10 м используйте прозрачные гибкие шланги длиной, превышающей максимальное расстояние между столбами.

Гидроуровень особенно эффективен при контроле высоты фундамента на неровных участках, где оптические приборы требуют прямой видимости между точками. Он позволяет быстро и с точностью до 1 мм определить перепады высоты и оперативно выполнить корректировки столбов.

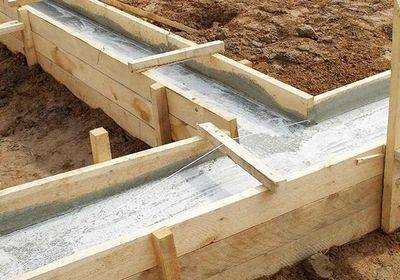

Как использовать деревянные опалубки для выравнивания столбчатого фундамента

Деревянная опалубка позволяет точно задать уровень и форму столбчатого фундамента. Для начала необходимо подготовить доски толщиной 25-40 мм с ровной поверхностью. Их длина должна превышать высоту столбов на 15-20 см для удобства монтажа и контроля.

Опалубку устанавливают вокруг армированного каркаса столба, фиксируя доски с помощью металлических скоб или гвоздей. Важно контролировать вертикальность установки с помощью строительного уровня или лазерного нивелира. При необходимости под доски подкладывают клинья или деревянные бруски для точной регулировки высоты.

После установки опалубки производится заливка бетона. Уровень бетона должен совпадать с верхним краем опалубки, что гарантирует равномерность высоты всех столбов. Через 24-48 часов, после частичного схватывания бетона, опалубку аккуратно разбирают, чтобы избежать повреждений поверхности.

Использование деревянной опалубки особенно эффективно при небольших перепадах высот грунта и при необходимости точной подгонки высоты каждого столба. При повторном использовании доски следует осматривать на наличие деформаций и повреждений, чтобы сохранить геометрию фундамента.

Шаблоны и маркировка для точного выравнивания столбов

Для обеспечения равномерной высоты столбов используют металлические или деревянные шаблоны с фиксированными размерами. Шаблон изготавливают с учетом проектной высоты столба с запасом ±5 мм для корректировки. Размер шаблона соответствует расстоянию от основания до верха столба с точностью до 1 мм.

Маркировка на шаблоне наносится контрастной краской или гравировкой. Основные отметки – уровень проектной высоты, предельные допуски и контрольные точки для проверки ровности. Для удобства контроля высоты на шаблоне наносят несколько горизонтальных линий через каждые 10 см.

При установке столба шаблон фиксируют на поверхность опоры или вокруг столба, используя струбцины или временные крепления. Высоту столба контролируют сопоставлением верхнего края с маркировкой шаблона, корректируя положение раствора или материала основания.

Для точной передачи высоты между столбами используют нивелиры или лазерные уровни с оптическими рейками, на которых проставляют отметки по шаблону. Важно периодически проверять стабильность установки шаблона, чтобы избежать смещений при работе с несколькими столбами.

Оптимальная практика – изготовление индивидуального шаблона для каждого проекта, учитывающего особенности грунта и высоты основания, что исключает ошибки при массовом монтаже и гарантирует точность выравнивания столбов по высоте.

Как исправить ошибки выравнивания столбчатого фундамента

Для исправления перепадов высоты столбов сначала определяют разницу уровней с помощью строительного уровня или нивелира. Если отклонение не превышает 3 см, допускается подсыпка бетонного раствора с последующим уплотнением. При разнице более 3 см необходимо снять верхнюю часть столба до нужного уровня и сделать дополнительную надстройку из качественного бетона М300 или выше с армированием.

В случаях, когда столбы просели или изначально были залиты неправильно, проводят подливку бетона под основание с помощью гидроизоляционной смеси или цементного раствора с добавками пластификаторов для улучшения адгезии и прочности. Рекомендуется использовать опалубку для сохранения формы и контроля высоты.

Ошибки горизонтального выравнивания устраняют установкой выравнивающих прокладок из гидроизоляционного материала толщиной 5-10 мм между столбом и ростверком. Если столбы сильно отклонены, их корректируют подтяжкой с помощью стальных болтов и анкерных креплений, предварительно подготовив паз или посадочное место.

После выравнивания высоты столбы необходимо дополнительно гидроизолировать, чтобы предотвратить проникновение влаги в зону исправления. Важно контролировать уровень во время всех этапов работы и проводить повторные замеры перед затвердеванием бетона.

Контроль за усадкой и деформацией столбчатого фундамента

Контроль за усадкой и деформацией столбчатого фундамента начинается с регулярных измерений высотных отметок каждого столба. Рекомендуется проводить замеры не реже одного раза в месяц в первые полгода после заливки, затем – ежеквартально в течение следующего года. Для точности применяются нивелиры или лазерные уровни с точностью до 1 мм.

При обнаружении смещения более 10 мм необходимо выявить причину: осадка грунта, недостаточная уплотненность основания или влияние влаги. В таких случаях применяют усиление столбов путем дополнительного бетонирования или установки под них опорных подушек из бетонной смеси высокой плотности.

Деформация фундаментных столбов чаще всего проявляется в виде наклона или трещин. Для фиксации углов наклона используют отвесы и угломеры. Допустимое отклонение не должно превышать 2°, иначе требуется корректировка выравнивания с использованием гидравлических домкратов и последующее усиление конструкции.

Контроль влажности грунта вокруг столбов важен для предотвращения неравномерной усадки. Необходимо обеспечить дренаж и водоотвод, особенно при высоком уровне грунтовых вод. Рекомендуется устройство геотекстиля и гравийной подсыпки для стабилизации грунта.

В случае обнаружения деформаций проводится повторное выравнивание столбов с применением цементных или полиуретановых инъекций под основание для устранения пустот и повышения несущей способности.

Вопрос-ответ:

Какие основные методы применяются для выравнивания столбчатого фундамента по высоте?

Для корректировки высоты столбчатого фундамента используют несколько способов. Самые распространённые — это подливка бетонной смеси под низ столба, наращивание столба дополнительным материалом (например, кирпичом или бетонными блоками), а также использование регулировочных элементов из металлических пластин или специальных прокладок. Выбор метода зависит от состояния основания и степени перекоса.

Можно ли выровнять фундамент самостоятельно без привлечения специалистов?

В некоторых случаях возможно справиться самостоятельно, особенно если перекос небольшой и есть опыт работы с бетоном и кладкой. Однако стоит учитывать, что неправильное выравнивание может привести к дальнейшим деформациям конструкции. При значительных проблемах лучше обратиться к профессионалам, которые проведут диагностику и предложат подходящее решение с гарантией качества.

Как подготовить основание перед выравниванием столбчатого фундамента?

Перед выравниванием нужно тщательно очистить поверхность столбов от грязи, пыли и остатков старого раствора. Если есть трещины или повреждения, их нужно устранить, чтобы обеспечить хорошее сцепление с новым материалом. Важно также проверить устойчивость и прочность столбов, чтобы не усугубить ситуацию при подливке или наращивании.

Какие материалы лучше использовать для подливки и наращивания столбчатого фундамента?

Для подливки обычно применяют бетонную смесь с высокой прочностью и хорошей текучестью, чтобы она равномерно заполнила пространство под столбом. Для наращивания используют кирпич, бетонные блоки или бетонный раствор с добавками для повышения адгезии. Важно, чтобы выбранные материалы были совместимы с основным фундаментом и не вызывали разрушений при усадке.

Сколько времени занимает процесс выравнивания столбчатого фундамента по высоте?

Продолжительность работ зависит от выбранного способа и масштаба корректировки. Подливка бетонной смеси обычно требует 2–3 суток для полного затвердевания перед нагрузкой. Наращивание столбов может занять больше времени, особенно если необходимо высушить кладку. В целом, работы по выравниванию могут занимать от нескольких дней до недели с учетом подготовки и сушки материалов.
