Анкерный болт с гайкой – это надежное крепежное решение для монтажа тяжелых конструкций к бетонным, кирпичным или каменным основаниям. Его применение обеспечивает высокую прочность соединения за счет механического распора в теле стены. Однако надежность фиксации во многом зависит от правильной технологии установки.
Перед началом работ необходимо точно определить тип основания. Для бетонных и полнотелых кирпичных стен подходят классические распорные анкеры. В пустотелых блоках и газобетоне они теряют эффективность – в этом случае применяются химические анкеры или специальные модели с увеличенной зоной распора.
Диаметр сверла должен строго соответствовать диаметру анкера. Например, для анкера М10 необходимо использовать бур диаметром 10 мм. Глубина отверстия – минимум на 10–15 мм больше длины анкера, чтобы исключить его упор в пыль или стружку. После сверления отверстие нужно тщательно прочистить: сначала – продувкой, затем – щеткой, чтобы обеспечить максимальный контакт анкера со стеной.
Анкер вставляется в подготовленное отверстие до упора. Затем с помощью молотка болт аккуратно добивается до полного захода. Важно: не наносить сильные удары по выступающей резьбе – это может повредить крепеж. После установки болта гайка закручивается гаечным ключом до момента, когда анкер распирается внутри стены. Усилие затяжки должно соответствовать рекомендациям производителя, обычно – 20–50 Н·м для анкеров М8–М12.

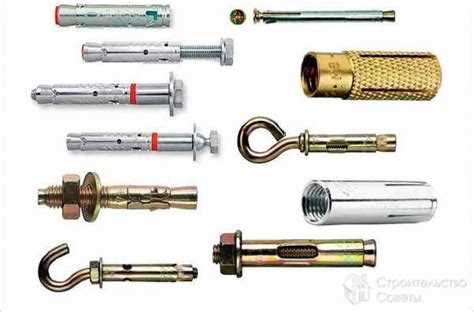

Выбор типа анкерного болта под материал стены
Бетон: Для полнотелого бетона подходят клиновые анкеры. Они обеспечивают максимальное сцепление за счёт распирающего механизма при затяжке гайки. Диаметр подбирается в зависимости от нагрузки: для крепления навесных шкафов достаточно М8, для тяжёлых конструкций – М12 и выше.
Кирпич (полнотелый): Рекомендуются анкерные болты с гильзой. Гильза расширяется внутри отверстия и надёжно фиксируется. Минимальная глубина бурения – на 10 мм больше длины анкера. Избегайте использования клиновых анкеров, так как при затяжке они могут разрушить кирпич.
Кирпич (пустотелый): Применяются химические анкеры или распорные с большим числом лепестков. Жидкие составы (например, на основе эпоксидной смолы) заливаются в отверстие и после застывания удерживают шпильку. Важно использовать сетчатую гильзу для равномерного распределения состава в пустотах.
Газобетон: Не применяются классические анкеры. Подходят специальные винтовые анкеры с крупной резьбой или химические системы с широким основанием. Установка возможна только после полного отвердения блока, бурение – строго без удара.
Камень природный: Применимы анкеры с усиленной распорной втулкой. Предпочтение следует отдавать изделиям из нержавеющей стали. Перед бурением – обязательное зондирование, чтобы избежать трещин и расслоений.

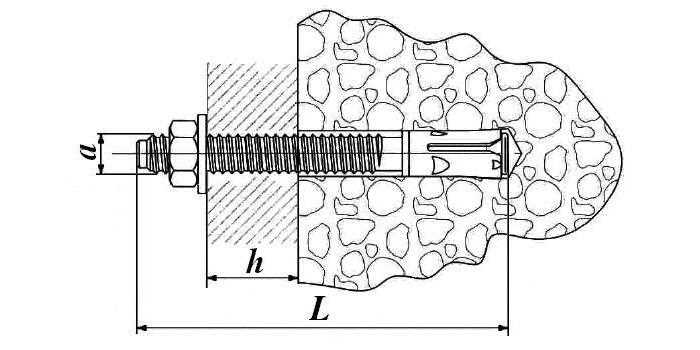

Определение диаметра и длины анкера по нагрузке
Подбор анкера начинается с расчёта предполагаемой нагрузки. Для крепления тяжёлых конструкций (например, металлических консолей или оборудования) необходимо учитывать не только вес предмета, но и дополнительные усилия – вибрации, динамику, ветровые или ударные нагрузки.
- Для нагрузок до 50 кг подойдут анкеры диаметром 6–8 мм с длиной от 40 мм, если крепление производится в полнотелый бетон или кирпич.
- При нагрузке от 50 до 120 кг оптимален диаметр 10–12 мм. Длина анкера – не менее 80 мм для прочного сцепления с основанием.
- Если предполагается нагрузка более 120 кг, используется анкер диаметром от 14 мм и длиной не менее 100 мм. В этом случае необходимо учитывать несущую способность материала основания – бетон не ниже марки М200.
Для перегрузки с запасом 30–50% используется коэффициент запаса. Если рабочая нагрузка составляет 100 кг, анкер должен выдерживать не менее 150 кг. Это гарантирует надёжность в течение всего срока службы конструкции.
- Определите общий вес и тип нагрузки.
- Учтите тип основания (бетон, кирпич, камень).
- Выберите анкер по расчетной нагрузке с учётом коэффициента запаса.
- Уточните минимальную глубину заделки в паспорте изделия. Недостаточная длина анкера снижает прочность крепления.
Не рекомендуется использовать анкеры меньшего диаметра «впритык» по нагрузке – в случае ошибок монтажа или снижения прочности основания может произойти срыв крепления.
Разметка точки крепления с учетом уровня и межосевого расстояния
Перед сверлением необходимо точно определить места установки анкеров. Для этого используется строительный уровень или лазерный нивелир. Уровень прикладывается к поверхности стены, затем наносится горизонтальная линия – база для разметки всех точек крепления.
Межосевое расстояние зависит от конструкции закрепляемого элемента. Измерьте расстояние между центрами крепежных отверстий, затем перенесите эту величину на стену, начиная от исходной точки на базовой линии. Используйте рулетку с точностью до миллиметра, так как даже незначительное отклонение приведет к перекосу крепления.
При установке нескольких анкеров в ряд обязательно контролируйте совпадение уровней всех точек. При разметке по вертикали дополнительно используйте отвес или вертикальную проекцию лазера. Важно: крепежные оси должны быть параллельны, особенно при работе с металлическими кронштейнами и рамами.
Для высокой точности сначала поставьте отметки карандашом, затем проколите центр каждой точки шилом – это предотвратит смещение бура при начале сверления. После завершения разметки еще раз проверьте все расстояния и уровни перед началом работ.

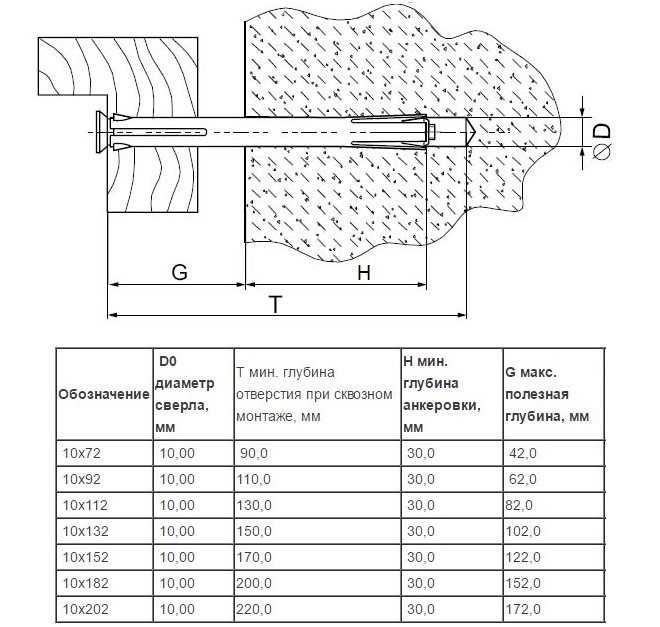

Сверление отверстия нужного диаметра и глубины
Для анкерного болта с гайкой критично точно соблюдать диаметр и глубину отверстия. Ошибка даже в 1 мм может привести к ослаблению крепления или невозможности установки анкера. Диаметр сверла должен строго соответствовать наружному диаметру анкерной гильзы. Например, для анкера M10 подходит бур Ø16 мм, если это анкер распорного типа.
Глубина сверления должна превышать длину анкера минимум на 5–10 мм. Это обеспечивает пространство для выхода пыли и предотвращает упор анкера в дно отверстия, что мешает правильной установке. Для анкера длиной 80 мм оптимально сверлить на 90–95 мм.
Используйте перфоратор с режимом «удар+вращение» и качественные буры SDS-plus или SDS-max. При сверлении в бетоне рекомендуется каждые 3–4 см извлекать бур для удаления пыли, либо использовать пылеудаляющий адаптер. Это снижает перегрев и увеличивает точность.
Перед началом работ обязательно проверяйте бур на износ. Даже незначительное отклонение по диаметру приводит к снижению удерживающей способности анкера. Для контроля глубины используйте ограничитель на буре или маркерную ленту. После сверления удалите пыль из отверстия сжатым воздухом или щеткой – это обязательное условие для надежной фиксации анкера.
Очистка отверстия от пыли перед установкой анкера
Пыль в отверстии снижает сцепление анкера с основанием. Даже при точном сверлении остатки бетона мешают плотной посадке, что приводит к снижению удерживающей способности. Чтобы этого избежать, нужно последовательно выполнить механическую и воздушную очистку.
Сначала вставьте в отверстие металлическую щетку соответствующего диаметра и сделайте 4–5 вращательных движений с нажимом. Это удалит налипшие частицы бетона со стенок. Использовать щетку меньшего диаметра бессмысленно – она не соприкасается с поверхностью.
Далее требуется продувка. Возьмите ручной насос или баллон с сжатым воздухом и направьте струю внутрь отверстия. Делайте не менее трёх продувок с паузами между ними, чтобы пыль успевала осесть. Если продувка производится ртом, высок риск оставить влагу в отверстии – от этого анкер теряет прочность фиксации.
После продувки проверьте отверстие визуально с помощью фонарика. Отсутствие пыли и крошек – обязательное условие. Если они остались, повторите процедуру.
Не используйте строительный пылесос без насадки, точно подходящей по диаметру – иначе не получится добиться полной очистки по всей глубине. Глубина сверления должна превышать длину анкера минимум на 5 мм, чтобы в конце оставалось место для сбора остатков пыли.

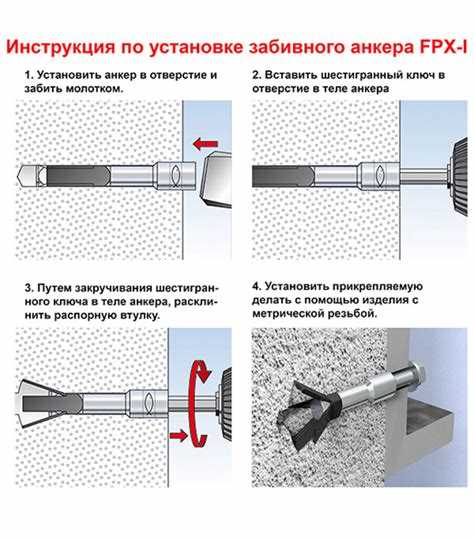

Забивка анкерного болта молотком до упора
Перед началом забивки убедитесь, что отверстие просверлено строго по диаметру анкера и очищено от пыли. Молоток должен иметь массу не менее 300 граммов, чтобы обеспечить достаточный удар для плотного закрепления анкера.
При забивке удерживайте болт перпендикулярно поверхности стены, чтобы избежать перекоса. Наносите удары ровно по головке болта, не касаясь гайки. Забивайте до тех пор, пока головка анкера не упрется плотно в поверхность стены и не перестанет углубляться при ударе.
Если болт не проходит до упора с первых нескольких ударов, не усиливайте силу удара. Проверьте соответствие диаметра отверстия и длину анкера. При необходимости очистите отверстие или увеличьте его диаметр до рекомендуемого размера.
После забивки затяните гайку ключом, контролируя отсутствие люфта и обеспечивая равномерное распределение нагрузки. Правильная забивка гарантирует надежность крепления и предотвращает вырыв анкера из стены.
Подтягивание гайки с нужным моментом затяжки
Для обеспечения надежного крепления анкерного болта необходимо выдержать рекомендуемый момент затяжки гайки. Недостаточное усилие снижает несущую способность, а избыточное – может повредить анкер и стену.
- Определите момент затяжки по технической документации анкерного болта. Обычно для болтов диаметром 10 мм момент составляет 30–40 Н·м, для 12 мм – 50–60 Н·м.
- Используйте динамометрический ключ с соответствующим диапазоном. Это гарантирует точность контроля усилия.
- Затягивайте гайку равномерно, без рывков, плавно увеличивая усилие до заданного значения.
- После достижения нужного момента сделайте визуальную проверку: гайка должна плотно прилегать к поверхности стены, без люфта и зазоров.
- При затяжке в бетонной стене выдерживайте паузу в 1–2 минуты после достижения момента, чтобы исключить осадку анкера.
- При повторном контроле момента через 24 часа возможна незначительная докрутка, особенно в новых или рыхлых основаниях.
Игнорирование моментных рекомендаций приводит к снижению надежности и может стать причиной аварийных ситуаций.
Вопрос-ответ:
Как правильно выбрать размер анкерного болта для стены из бетона?
Размер анкерного болта зависит от толщины и прочности стены, а также от веса крепежа или конструкции, которую планируется закрепить. Обычно выбирают болты с диаметром от 8 до 12 мм для стандартных бетонных стен. Если нагрузка большая, лучше взять болт с большим диаметром и длиной, чтобы обеспечить надежное удержание. Важно, чтобы длина болта была не меньше толщины крепежного элемента плюс глубина анкеровки в стену.
Какие инструменты потребуются для монтажа анкерного болта с гайкой в стену?
Для установки понадобятся перфоратор или ударная дрель с сверлом подходящего диаметра, молоток, гаечный ключ или трещотка для затягивания гайки, а также уровень для контроля правильного положения. Также полезно иметь щетку для очистки отверстия от пыли и пылесос. Иногда применяют специальные расширители или оправки для правильного забивания анкера.
Можно ли устанавливать анкерный болт в стену из газобетона, и если да, то какие есть особенности?
Анкерные болты в газобетон устанавливаются с осторожностью, так как материал хрупкий и менее прочный, чем бетон. Для газобетона лучше использовать специальные фасадные дюбели или анкеры с широким зонтом, которые равномерно распределяют нагрузку. При сверлении отверстия нужно работать на минимальной скорости, чтобы не расколоть стену. Глубина крепления должна быть достаточной, но без излишнего давления на газобетон.
Как правильно подготовить отверстие под анкерный болт, чтобы обеспечить надежное крепление?
Отверстие сверлят перфоратором строго по диаметру анкера, чтобы не было слишком большого зазора. После сверления отверстие нужно очистить от пыли и мусора с помощью щетки или пылесоса, чтобы болт лучше схватился с материалом. В некоторых случаях рекомендуют немного увлажнить отверстие или использовать химический состав для повышения сцепления. Только после тщательной подготовки ставят анкер и забивают его молотком.
Какие ошибки чаще всего допускают при забивании анкерного болта с гайкой в стену и как их избежать?
Одна из распространенных ошибок — сверление отверстия слишком большого диаметра, из-за чего анкер плохо фиксируется и крепление становится ненадежным. Еще часто забивают болт не до конца или затягивают гайку с недостаточным усилием, что приводит к расшатыванию. Иногда не удаляют пыль из отверстия, что снижает сцепление. Чтобы избежать проблем, нужно строго соблюдать инструкции по диаметру и глубине сверления, тщательно очищать отверстие и плотно затягивать гайку.
Как правильно подготовить отверстие для анкерного болта с гайкой в бетонной стене?
Для начала нужно подобрать сверло нужного диаметра, соответствующего размеру анкера. Используйте перфоратор с победитовым сверлом, чтобы отверстие получилось ровным и чистым. Глубина сверления должна быть чуть больше длины болта, чтобы анкер легко вошёл и надежно закрепился. После сверления важно тщательно удалить пыль из отверстия с помощью пылесоса или продувки, чтобы улучшить сцепление болта со стеной.
Какие ошибки чаще всего допускают при установке анкерного болта с гайкой в стену и как их избежать?
Одной из распространённых ошибок является недостаточная очистка отверстия от пыли — это снижает прочность крепления. Также часто сверлят отверстия меньшего диаметра, чем нужно, что затрудняет установку и может привести к деформации анкера. Нельзя сразу сильно затягивать гайку: сначала болт вставляют до упора, затем гайку закручивают плавно, проверяя надежность крепления. Если не соблюдать эти моменты, крепёж может ослабнуть или вовсе выпасть.
