Повреждение кабеля погружного насоса приводит к потере подачи воды и требует оперативного ремонта. Самостоятельная замена кабеля – оптимальный способ восстановить работоспособность без привлечения специалистов и дополнительных расходов.
Для замены понадобится кабель с сечением не меньше исходного, обычно от 1,5 до 2,5 мм², а также герметизирующие материалы, чтобы сохранить защиту от влаги. Важно выбрать провод с изоляцией, устойчивой к воздействию воды и механическим нагрузкам.
Перед началом работы необходимо отключить питание и убедиться в отсутствии напряжения, чтобы избежать поражения электрическим током. Рекомендуется использовать мультиметр для проверки исправности соединений после замены.

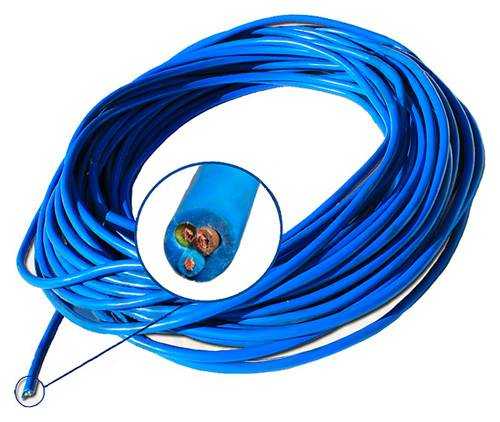

Выбор подходящего кабеля для погружного насоса
Для надежной и безопасной работы погружного насоса необходимо использовать специализированный кабель, соответствующий условиям эксплуатации и техническим требованиям оборудования.
- Тип кабеля: рекомендуются силовые кабели с резиновой или полиэтиленовой изоляцией, устойчивой к воздействию влаги и агрессивных сред. Оптимальный вариант – марки ВПТ, ВРП, или ПВК, специально предназначенные для погружных насосов.
- Количество жил: минимум три жилы – для фазы, нуля и заземления. Допускается использование четырёхжильных кабелей при наличии дополнительных функций защиты или контроля.
- Сечение проводников: определяется мощностью насоса и длиной кабеля. Для насосов мощностью до 1,5 кВт обычно достаточно сечения 1,5–2,5 мм², для насосов мощностью 2–5 кВт – 4–6 мм². При длине кабеля свыше 30 метров рекомендуется увеличивать сечение для снижения падения напряжения.
- Защита от механических повреждений: кабель должен иметь прочную наружную оболочку, устойчивую к трению и разрывам. Для глубинного бурения рекомендуется экранированный или бронированный кабель.
- Температурный режим: кабель должен выдерживать температуру воды до +40 °C и наружной среды при прокладке, включая возможное замораживание.
- Сопротивление изоляции: не менее 1 МОм на километр, что гарантирует отсутствие протечек тока и повышает безопасность эксплуатации.
При покупке кабеля следует проверять сертификаты соответствия и техническую документацию, а также учитывать рекомендации производителя насоса.
Подготовка инструментов и материалов для замены кабеля
Для работы потребуется медиатор или тонкий шлицевой отвертка для разборки корпуса насоса. Набор отверток с крестообразным и плоским лезвием обеспечит удобство при снятии крепежа.
Паяльник с мощностью 40–60 Вт и припой с флюсом необходимы для надежного соединения проводов. Вместо пайки допустимо применение термоусадочных трубок и электрических клемм типа «зажим». В таком случае понадобится обжимной инструмент.
Изоляционная лента, термоусадочная трубка диаметром 6–10 мм и мультиметр для проверки целостности и правильности соединений обязательны для контроля и защиты кабеля.
Сам кабель должен соответствовать техническим характеристикам насоса: медный сечением не менее 1,5 мм² для стандартных моделей глубиной до 30 метров, с двойной изоляцией и стойкостью к влаге.
Для удобства работы приготовьте чистую тряпку или ветошь для удаления загрязнений с контактов и корпуса, а также перчатки для защиты рук.
Правила безопасности при работе с электропогружным насосом
Перед началом любых работ отключите питание на автомате, обслуживающем насос. Используйте мультиметр для проверки отсутствия напряжения на кабеле. Работайте только в сухой одежде и обуви с диэлектрической подошвой.
При замене кабеля избегайте натяжения и перегибов провода – это предотвратит повреждение изоляции. Используйте только кабель с сечением и характеристиками, рекомендованными производителем насоса, во избежание перегрева и короткого замыкания.
Перед установкой кабеля убедитесь в исправности изоляции – измерьте сопротивление изоляции мегомметром, нормальное значение не должно быть ниже 1 МОм. Влажность и загрязнение поверхности кабеля могут вызвать ток утечки и поражение электрическим током.
Не погружайте насос и кабель в воду без герметичной защиты соединений и специальных гофрированных трубок для ввода кабеля. Запрещено работать с поврежденным кабелем, трещинами или оголенными жилами.
Все соединения проводов должны быть надежно заизолированы влагозащитными средствами, например термоусадочными трубками с клеевой прослойкой. Проверяйте герметичность кабельного ввода перед каждым запуском.
Не допускайте попадания масла, бензина, кислот и других агрессивных жидкостей на кабель – они разрушают изоляцию. Работайте с насосом и кабелем только при исправной системе заземления, чтобы снизить риск поражения током.
При подъеме или опускании насоса не используйте кабель в качестве тягового элемента – применяйте специально предусмотренные для этого тросы или цепи.
Как правильно снять старый кабель с насоса
Перед демонтажем кабеля отключите насос от электросети и извлеките его из скважины. Работайте в сухих условиях, чтобы избежать поражения током и повреждения оборудования.
- Очистите место соединения кабеля с насосом от грязи и коррозии, используя щетку по металлу и спиртовой раствор.
- Осмотрите кабель на предмет повреждений и определите точку крепления к корпусу насоса. Обычно кабель фиксируется через гермоввод или зажимной узел.
- С помощью гаечного ключа или разводного ключа аккуратно открутите гермоввод, фиксирующий кабель, не допуская перекручивания провода.
- Если кабель закреплен с помощью зажимов или хомутов, снимите их, используя плоскогубцы или отвертку, при этом не повреждая оболочку насоса.
- Потяните кабель медленно и равномерно, избегая рывков, чтобы не повредить внутренние элементы насоса и не разорвать соединения.
- При сильном заедании используйте проникающую смазку или аккуратно нагрейте соединение феном, чтобы ослабить фиксирующие элементы.
- После полного снятия кабеля осмотрите место ввода на наличие влаги или коррозии. При необходимости проведите чистку и просушку перед установкой нового кабеля.
Техника правильного подключения нового кабеля к насосу
Перед подключением нового кабеля необходимо убедиться в соответствии его с техническими характеристиками насоса: сечение жил должно выдерживать токовую нагрузку, а изоляция быть влагостойкой и термостойкой. Оптимально использовать кабель с медными жилами и резиновой или ПВХ оболочкой, рассчитанный на погружение.
Перед монтажом кабель нужно очистить от защитной оболочки аккуратно, не повреждая изоляцию жил. Для этого применяют специализированный стриппер. Длина оголённых жил должна соответствовать длине клеммных зажимов насоса с небольшим запасом для надёжного контакта.
При подключении жил к клеммам следует использовать наконечники типа «наконечник-гильза» для предотвращения окисления и улучшения проводимости. Наконечники обжимаются специальным инструментом, обеспечивая механическую прочность соединения.
После надевания наконечников жилы фиксируются в клеммном блоке согласно маркировке фаз и заземления, с обязательной проверкой отсутствия оголённых проводников вне зажима. Клеммы затягиваются с усилием, рекомендованным производителем, чтобы исключить люфт и перегрев.
Особое внимание уделяется уплотнению кабеля в вводном узле насоса. Используются специальные герметичные муфты или резиновые манжеты, предотвращающие попадание влаги внутрь корпуса. После установки уплотнения рекомендуется проверить целостность изоляции с помощью мегаомметра.
Завершая монтаж, кабель закрепляют вдоль корпуса насоса с помощью пластиковых хомутов или стяжек, избегая излишнего натяжения и перегибов. Это снижает риск механических повреждений и гарантирует долговременную работу погружного оборудования.
Герметизация места соединения кабеля с насосом
Для надежной герметизации соединения кабеля с погружным насосом необходимо использовать специальные материалы, устойчивые к воде и давлению. Наиболее эффективным считается применение термоусадочной трубки с клеевым слоем. Диаметр трубки выбирается на 2–3 мм больше диаметра кабеля.
Перед надеванием трубки поверхность кабеля и корпус насоса тщательно очищают от грязи и обезжиривают спиртом или ацетоном. После подготовки трубку надевают так, чтобы она перекрывала место входа кабеля в корпус насоса с запасом не менее 2 см с каждой стороны.
Далее трубку нагревают равномерно, используя строительный фен или газовую горелку на низком пламени. Важно избегать перегрева, чтобы не повредить изоляцию кабеля. При нагреве клеевой слой активируется и создает плотное влагонепроницаемое соединение.
Дополнительно можно нанести силиконовый герметик на стык корпуса и кабеля до установки термоусадки для повышения защиты от проникновения воды. После полного остывания трубки проверяют отсутствие зазоров и механическую прочность соединения.
Если доступна, применяют заводские сальники или уплотнительные муфты, специально предназначенные для данного типа насосов. Они обеспечивают долговременную герметичность при высоком давлении и вибрациях.
Проверка работоспособности насоса после замены кабеля
После установки нового кабеля важно сразу проверить электрическую целостность и герметичность соединений. Используйте мультиметр для измерения сопротивления изоляции – оно должно быть не ниже 1 МОм между фазами и землей.
Подключение к сети выполняйте через автомат защиты с соответствующим номиналом по току. Запустите насос на короткое время, контролируя отсутствие перегрева и посторонних шумов.
Обратите внимание на ток потребления: он не должен превышать значения, указанного в технической документации на насос. Повышенный ток свидетельствует о проблемах с обмотками или неправильном подключении кабеля.
Проверьте подачу воды – стабильный поток без рывков и падений давления указывает на правильную работу агрегата. При первых признаках вибрации или перебоев немедленно отключите питание и перепроверьте монтаж кабеля и герметичность сальников.
Рекомендуется выполнить тест работы не менее 10 минут подряд для оценки стабильности параметров и исключения скрытых дефектов после замены кабеля.
Советы по уходу за кабелем и насосом после ремонта
После замены кабеля необходимо проверить целостность изоляции с помощью мультиметра – сопротивление не должно быть ниже 1 МОм. При каждом погружении кабеля следите за отсутствием перегибов и скруток, которые ускоряют износ изоляции.
Для защиты кабеля используйте гофротрубу или защитный рукав из ПВХ с толщиной стенки не менее 2 мм. Кабель крепите к корпусу насоса пластиковыми хомутами с шагом не более 30 см, чтобы избежать его свободного движения и истирания.
Перед опусканием насоса проверяйте, чтобы кабель был сухим и чистым, особенно в местах соединений. В местах соединений и переходов обработайте контакты герметиком на основе силикона для предотвращения попадания влаги.
Регулярно осматривайте кабель на предмет повреждений и трещин, особенно в районе входа в насос. При обнаружении дефектов изоляции немедленно выполняйте ремонт или замену.
Храните насос и кабель в вертикальном положении в сухом помещении при температуре от +5 до +35 °C, избегая прямых солнечных лучей и контакта с химическими веществами.
После каждого использования промывайте насос и кабель чистой водой, удаляя грязь и песок, чтобы исключить абразивное воздействие на изоляцию и корпус.
Вопрос-ответ:
Как определить, что кабель погружного насоса нужно менять?
Признаки износа кабеля включают повреждения изоляции, появление трещин или разрывов, а также ухудшение работы насоса: перебои в работе или его полное отключение. Иногда может ощущаться запах горелого пластика или наблюдаться нагрев кабеля в местах соединения. Если есть подозрения, лучше проверить кабель визуально и при необходимости провести замеры с помощью мультиметра.
Какие инструменты и материалы понадобятся для замены кабеля на погружном насосе?
Для работы потребуются: новый кабель подходящего сечения и длины, изолента или термоусадочные трубки, мультиметр для проверки цепи, пассатижи, нож или специальные инструменты для снятия изоляции, а также герметик или силикон для защиты соединений от влаги. Иногда может пригодиться паяльник или специальные клеммы для надежного соединения проводов.
Можно ли заменить кабель на погружном насосе самостоятельно без помощи специалистов?
Да, замена кабеля возможна своими силами при наличии базовых знаний об электричестве и правильных инструментах. Главное — тщательно соблюдать технику безопасности, обесточить систему и аккуратно работать с водозащитными элементами. Если есть сомнения в своих навыках, лучше проконсультироваться с опытным электриком или мастером.
Какие ошибки чаще всего допускают при замене кабеля на погружном насосе и как их избежать?
Одной из распространённых ошибок является недостаточная герметизация соединений, что ведёт к попаданию воды и выходу насоса из строя. Также часто используют кабель неподходящего сечения, что вызывает перегрев и повреждения. Чтобы избежать проблем, нужно выбрать кабель с нужными параметрами, тщательно изолировать все соединения и проверять качество монтажа перед запуском.
Как правильно подключить новый кабель к клеммам погружного насоса, чтобы обеспечить надежную работу?
Подключение начинается с зачистки концов провода, после чего следует соединить жилы с клеммами, учитывая цветовую маркировку. Соединения можно выполнить через пайку или с помощью специальных клеммных колодок, после чего изоляция восстанавливается с помощью термоусадочных трубок или изоленты. Важно проверить отсутствие коротких замыканий и тщательно уплотнить место подключения, чтобы исключить попадание влаги.
Как правильно выбрать кабель для замены на погружном насосе?
Для замены кабеля на погружном насосе важно подобрать изделие, которое соответствует техническим характеристикам насоса и условиям эксплуатации. Следует учитывать сечение проводников — оно должно быть не меньше оригинального, чтобы избежать перегрева и падения напряжения. Также стоит выбирать кабель с внешней оболочкой, устойчивой к воздействию влаги и механическим нагрузкам, так как он будет находиться под водой и подвергаться изгибам. Наличие дополнительной изоляции и защитного экрана повышает надежность и безопасность эксплуатации. Лучше всего приобретать кабель, рекомендованный производителем насоса или аналогичный по параметрам.
Какие шаги необходимо выполнить, чтобы самостоятельно заменить кабель на погружном насосе?
Для замены кабеля первым делом нужно отключить насос от электросети и вытащить его из скважины или колодца. Затем аккуратно снять старую проводку, не повредив насосный корпус. Следующий этап — отсоединить кабель от клеммных зажимов внутри насоса и проверить состояние контактов. Новый кабель нужно подготовить: зачистить концы, проверить отсутствие повреждений. После этого провести кабель через герметичный ввод, надежно зафиксировать и подключить к клеммам, строго соблюдая полярность и рекомендации производителя. Перед погружением необходимо проверить герметичность и выполнить тестовый запуск насоса вне воды, чтобы убедиться в правильности подключения и отсутствии короткого замыкания.
