Замена вилки электрического прибора – важная процедура, которая требует точного соблюдения техники безопасности и правильного выбора инструмента. Для начала необходимо убедиться, что мощность вилки соответствует характеристикам электроприбора и сети – стандартные вилки рассчитаны на 10 или 16 ампер при напряжении 220 В.
Перед началом работы отключите устройство от сети и проверьте отсутствие напряжения с помощью тестера. Для замены вилки потребуется отвертка с изолированной ручкой, бокорезы и новая вилка с сертификатом качества. Разбор старой вилки выполняется аккуратно, чтобы не повредить провода.
Особое внимание уделяется правильному подключению фазного, нулевого и заземляющего проводов – их маркировка должна совпадать с обозначениями на новой вилке. Ошибка в подключении может привести к короткому замыканию или выходу техники из строя. После сборки вилки рекомендуется провести проверку контактов мультиметром для исключения плохого соединения.

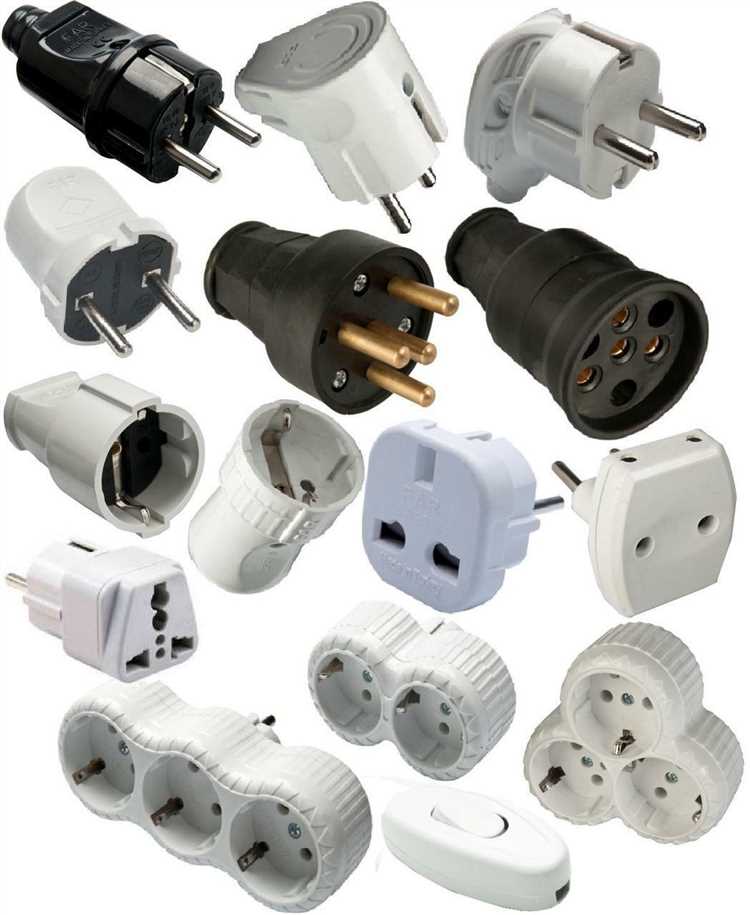

Выбор подходящей вилки для замены
При выборе вилки для электрической розетки учитывайте номинальный ток и напряжение вашей сети. Стандартные бытовые вилки рассчитаны на 10–16 А при 220 В. Для техники с повышенной мощностью (более 3,5 кВт) нужна вилка с током не ниже 16 А.
Материал корпуса должен быть термостойким и ударопрочным, предпочтительны нейлон или бакелит. Металлические контакты – из латуни с никелевым покрытием, что обеспечивает коррозионную стойкость и хорошую проводимость.
Тип вилки выбирайте согласно стандарту вашей страны: в России это чаще всего тип C или F. Если устройство планируется к использованию за рубежом, необходимо подбирать вилку по международным стандартам с учётом розеток целевой страны.
Обращайте внимание на конструкцию зажима проводов – винтовые клеммы обеспечивают надёжный контакт и удобство монтажа. Для тонких проводов предпочтительны вилки с пружинными контактами, которые предотвращают ослабление соединения со временем.
Дополнительно проверьте наличие сертификатов качества и соответствия требованиям ГОСТ или IEC. Это гарантирует безопасность и долговечность эксплуатации.
Подготовка инструментов и материалов для работы
Для замены вилки электрической розетки потребуется точный набор инструментов и материалов, чтобы обеспечить безопасность и качество подключения.
- Отвертка с изолированной ручкой – крестовая или плоская, в зависимости от типа винтов на вилке. Изоляция обязательна для защиты от поражения током.
- Клещи или бокорезы – для зачистки и обрезки проводов. Рекомендуется инструмент с изолированными ручками и острыми лезвиями для ровного среза.
- Нож для снятия изоляции – специализированный инструмент с регулировкой глубины реза, чтобы не повредить медные жилы внутри провода.
- Мультиметр – для проверки отсутствия напряжения перед началом работы и контроля правильности подключения после замены вилки.
- Новая электрическая вилка – соответствующая стандартам безопасности, с мощностью и номинальным током, подходящими для вашего устройства.
- Изоляционная лента ПВХ – для дополнительной изоляции соединений, если конструкция вилки не предусматривает герметичного закрытия.
Перед началом работы убедитесь, что:
- Вы отключили питание на распределительном щите.
- Рабочее место хорошо освещено и свободно от посторонних предметов.
- Все инструменты исправны и подготовлены к работе.
Безопасное отключение электропитания перед заменой
Перед заменой вилки обязательно отключите питание на конкретной линии, чтобы избежать поражения электрическим током.
- Найдите и отключите автоматический выключатель или предохранитель, который отвечает за розетку в распределительном щите.
- Используйте индикатор напряжения для проверки отсутствия тока в розетке. Проверьте все контакты вилки и провода.
- Если автоматический выключатель отсутствует или не маркирован, отключите питание всего дома или помещения.
- Для дополнительной безопасности используйте изолированные инструменты и не прикасайтесь к оголённым проводам без проверки.
- При сомнениях в правильности отключения обратитесь к квалифицированному электрику.
Несоблюдение этих шагов может привести к серьёзным травмам и повреждениям оборудования.

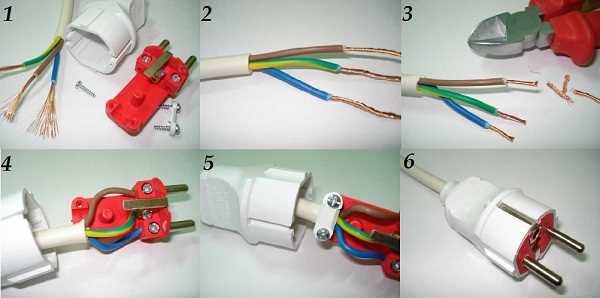

Правильное снятие старой вилки с кабеля
Перед началом работы обязательно отключите кабель от электросети и убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
Для демонтажа снимите защитный корпус вилки, обычно фиксируемый винтами. Открутите их аккуратно, чтобы не повредить пластик и контакты.
Запомните расположение проводов по цветам и контактам: фаза – коричневый или красный, нейтраль – синий, земля – желто-зеленый. Это важно для правильного подключения новой вилки.
Освободите провода от зажима, аккуратно ослабляя винты, которые фиксируют контакты внутри вилки. Не тяните за изоляцию, чтобы не повредить жилы.
После освобождения проводов аккуратно вытяните их из контактных клемм. Если провода плотно зажаты или обжаты, используйте тонкую плоскую отвертку для аккуратного поддевания.
Удалите остатки старой изоляции и при необходимости зачистите жилы на 5–7 мм для обеспечения надежного контакта при установке новой вилки.
Не выбрасывайте винты и крепежные элементы, они могут понадобиться при монтаже новой вилки.

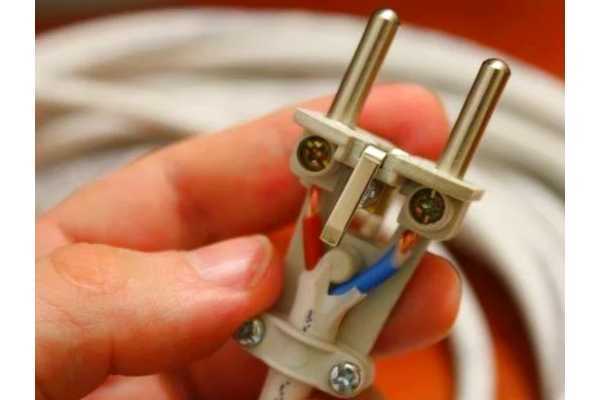

Подключение проводов к новой вилке по цветам и маркировке
Для правильного подключения вилки необходимо соблюдать стандарты цветовой маркировки проводов. В вилках обычно три контакта: фаза, ноль и земля.
Фазовый провод обозначается коричневым или красным цветом. Он подключается к контакту, на котором указано L (line).
Нулевой провод имеет синий цвет и присоединяется к контакту с маркировкой N (neutral).
Заземляющий провод зеленовато-жёлтого цвета должен быть подключён к клемме с символом заземления или буквой E (earth).
Перед подключением необходимо снять изоляцию проводов на длину 7–10 мм, чтобы обеспечить плотный контакт без оголённых участков вне клеммы.
Для крепления проводов в клеммах используется либо винтовое соединение, либо пружинный зажим. Винты следует затягивать достаточно плотно, чтобы исключить люфт и перегрев, но без излишнего усилия, которое может повредить провод.
После подключения каждого провода рекомендуется проверить его надёжность, слегка потянув за изоляцию. Неплотный контакт может привести к искрению и перегреву вилки.
Если вилка оснащена дополнительными метками или цветами, стоит свериться с инструкцией производителя, так как в некоторых странах цветовая кодировка может отличаться.
Проверка работоспособности и надежности подключения
После замены вилки обязательно измерьте напряжение мультиметром между контактами вилки и розетки – должно соответствовать номинальному значению сети (220–230 В). Проверка тока нагрузки проводится подключением нагрузки с потреблением не более 2–3 кВт. При этом не должно наблюдаться искрения, перегрева или запаха гари.
Проверьте надежность контактов путем легкого покачивания вилки в розетке. Отсутствие люфта и шатающихся движений указывает на плотное соединение. Осмотрите контактные клеммы вилки – они должны быть чистыми, без окисления и следов нагара.
Используйте отвертку-индикатор для проверки наличия напряжения на каждом контакте после подключения. Все фазы должны быть активны, а корпус вилки – надежно заземлен (если предусмотрено). При использовании защитного заземления измерьте сопротивление петли фаза-ноль, оно должно быть менее 4 Ом для безопасности.
Рекомендуется провести нагрузочный тест с нагрузкой не менее 1 часа. Во время теста контролируйте температуру вилки и кабеля – она не должна превышать 60 °C. Если в процессе выявляются признаки перегрева или нестабильного контакта, замените вилку повторно или проверьте розетку.
Вопрос-ответ:
Можно ли заменить вилку для электрической розетки самостоятельно, не имея специального опыта?
Да, замена вилки возможна своими силами, если соблюдать меры предосторожности и внимательно следовать инструкции. Главное — убедиться, что питание в розетке отключено перед началом работы, а также использовать подходящий инструмент, например, отвертку и тестер напряжения. При аккуратном выполнении всех шагов процесс не вызовет сложностей даже у новичка.
Какие инструменты и материалы нужны для замены вилки на электрическом кабеле?
Для замены вилки потребуется отвертка с плоским или крестовым лезвием, нож или стриппер для снятия изоляции с проводов, а также новая вилка, подходящая по характеристикам и типу подключения. Иногда полезно иметь индикатор напряжения, чтобы убедиться в безопасности работы. Важно, чтобы новые детали соответствовали стандартам и были рассчитаны на нужное напряжение и силу тока.
Как правильно подготовить провода перед установкой новой вилки?
Для начала необходимо отключить питание и убедиться в его отсутствии с помощью индикатора напряжения. Затем аккуратно снять верхний слой изоляции с кабеля примерно на 3-5 сантиметров, чтобы освободить внутренние жилы. Каждую жилу нужно зачистить от изоляции на длину, необходимую для подключения к контактам вилки, обычно около 0,5–1 см. Провода не должны иметь повреждений или оголённых участков за пределами контактной зоны.
Как правильно подключить провода к новой вилке, чтобы она работала корректно и безопасно?
У каждой вилки есть три контакта: фаза, ноль и заземление. Обычно они обозначены и имеют разный размер или форму для исключения ошибок. Фазный провод чаще всего коричневого или красного цвета, нулевой — синего, а заземляющий — зелёно-жёлтого. Провода нужно надежно закрепить в соответствующих клеммах, затягивая винты плотно, чтобы не было ослабления контакта. После сборки вилку стоит проверить, подключив устройство и убедившись, что оно работает без перебоев.
Какие меры безопасности следует соблюдать при замене вилки на электрическом кабеле?
Прежде всего, нужно отключить питание в соответствующем распределительном щитке и проверить отсутствие напряжения в кабеле. Работать следует в сухих условиях, избегая прикосновения к оголённым проводам голыми руками. Использование инструментов с изолированными ручками поможет избежать случайного удара током. После установки вилки рекомендуется визуально проверить надежность крепления проводов и при необходимости использовать мультиметр для контроля целостности цепи.
Как правильно отключить электричество перед заменой вилки на розетке?
Перед тем как приступать к замене вилки, нужно обязательно выключить питание в соответствующем автомате на распределительном щите. Это нужно сделать для вашей безопасности, чтобы исключить риск поражения электрическим током. После выключения рекомендуется проверить отсутствие напряжения с помощью индикаторной отвёртки или мультиметра на контактах вилки. Только убедившись, что электричество полностью отключено, можно переходить к демонтажу старой вилки и установке новой.
