Выбор угла наклона стропил напрямую влияет на долговечность крыши и эффективность отвода осадков. Для регионов с интенсивными снегопадами рекомендуют угол не менее 35°, в сухих климатах допустим уклон от 20°.
Точный расчет длины стропил начинается с измерения пролёта между несущими стенами и высоты конька. Формула длины стропил – гипотенуза прямоугольного треугольника, где одна сторона – половина пролёта, а другая – высота подъёма крыши.
При выборе сечения древесины учитывайте нагрузку, включая вес кровельного материала и потенциальный снеговой покров. Для стандартных двускатных крыш чаще применяют брусья сечением 50×150 мм при пролётах до 4 метров.
Точность нарезки углов подгоняет стропила вплотную друг к другу и обеспечивает равномерное распределение нагрузки. Используйте шаблоны или угломеры для контроля угла среза, особенно при монтаже сложных кровельных конструкций.
Выбор угла наклона стропил для конкретной кровли
Угол наклона стропил определяется видом кровельного материала и климатическими условиями региона. Для мягкой кровли, например, битумной черепицы, оптимальный угол – от 12° до 30°. При меньшем угле возможно скопление влаги и преждевременный износ покрытия. Для металлической кровли угол должен быть не менее 15°, чтобы обеспечить сток воды и предотвратить коррозию.
В районах с интенсивным снегопадом угол увеличивают до 35°–45°, что снижает нагрузку на конструкцию за счёт быстрого схода снега. В регионах с высокой ветровой нагрузкой угол делают менее крутым, обычно 20°–30°, чтобы уменьшить парусность и риск повреждений.
Угол стропил влияет на высоту конька и общий объем подкровельного пространства. При выборе угла необходимо учитывать не только характеристики кровельного материала и климат, но и архитектурные требования, а также возможное использование чердака.
Для проверки правильности угла удобно использовать угольник с фиксированными значениями или цифровой уклономер. После установки временных стропил углы измеряют и корректируют до достижения требуемого значения с точностью до 0,5°.
Правильно подобранный угол обеспечивает долговечность кровли, эффективный сток осадков и комфорт эксплуатации здания.
Расчет длины стропильной ноги по заданному углу
Длина стропильной ноги определяется гипотенузой прямоугольного треугольника, где катеты – высота подъема крыши (от конька до опорной стены) и половина пролета здания. Для расчета применяют формулу:
L = B / cos(α)
где L – длина стропильной ноги, B – горизонтальное расстояние от центра конька до стены (половина пролета), α – угол наклона стропил к горизонтали.
Угол α измеряется в градусах и задается в пределах от 15° до 60°, в зависимости от кровельного материала и климатических условий. Для точности углы переводят в радианы при вычислениях через калькулятор или программные средства.
Пример: при пролете 6 м и угле наклона 30° длина стропильной ноги равна 3 / cos(30°) ≈ 3,46 м. Этот результат нужно увеличить на 5–10% для компенсации на запилы и крепеж.
При подборе угла важно учитывать, что увеличение наклона ведет к росту длины стропил и расхода материала, а снижение – к ухудшению отвода влаги с кровли.
Для проверки точности расчетов полезно построить чертеж с реальными размерами и замерами по месту, учитывая толщину утеплителя и кровельного пирога.
Определение шага установки стропил по нагрузке и размеру
Шаг стропил зависит от нескольких факторов: типа кровельного материала, пролёта между опорами, толщины и сечения самих стропил, а также расчетной нагрузки. Для стандартных деревянных стропил сечением 50×150 мм при пролёте до 4 м и покрытии из металлочерепицы шаг обычно выбирают от 60 до 90 см.
Если крыша предусматривает тяжёлое покрытие, например керамическую черепицу, шаг уменьшают до 40–60 см. При увеличении пролёта более 4 м необходимо увеличить сечение стропил или уменьшить шаг до 40–50 см, чтобы избежать прогиба и обеспечить прочность конструкции.
Расчёт нагрузки включает вес кровельного покрытия, ветровую и снеговую нагрузку. Для регионов с большим снежным покровом шаг делают минимальным – около 40 см. В районах с низкой снеговой нагрузкой и лёгким покрытием можно увеличить шаг до 100 см, но не больше.
При выборе шага ориентируйтесь на максимальный рекомендуемый пролёт для выбранного сечения стропил и тип нагрузки. Превышение шага без увеличения сечения приводит к быстрому износу и деформации крыши.
Практический совет: если сомневаетесь в нагрузках, используйте шаг 60 см с брусками 50×150 мм – это универсальное решение для большинства частных домов с обычной кровлей.
Подготовка и разметка пиломатериалов для стропил
Выбор досок для стропил зависит от нагрузки и длины пролёта. Для стандартных конструкций толщину берут не менее 40 мм, ширину – от 100 мм. Перед разметкой древесину нужно просушить до влажности 12–15% и проверить на отсутствие крупных трещин и сучков, снижающих прочность.
Разметку начинают с определения угла наклона крыши. Для этого рассчитывают высоту подъёма стропила, умножая длину пролёта на тангенс заданного угла. Используют угольник или шаблон, сделанный по расчётным параметрам, для точного переноса угла на доски.

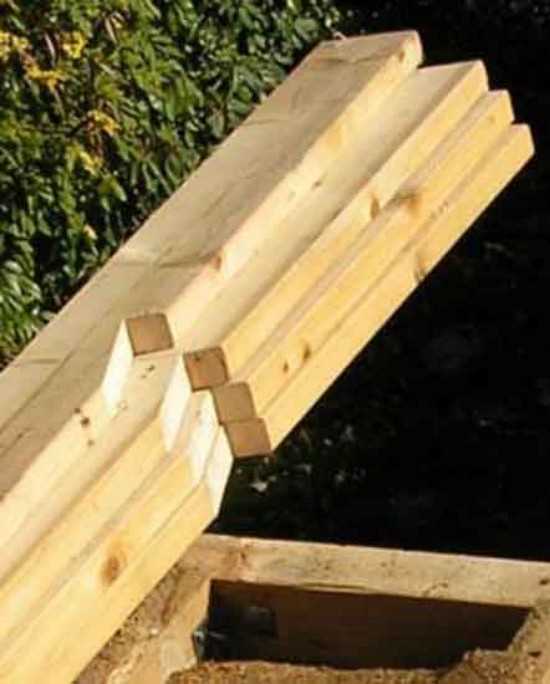

На каждой доске отмечают место опирания на мауэрлат и коньковый прогон. Конец, опирающийся на мауэрлат, вырезают с уступом под точное прилегание. Аналогично размечают и вырезают посадочные места для затяжек и распорок, учитывая толщину соединительных элементов.

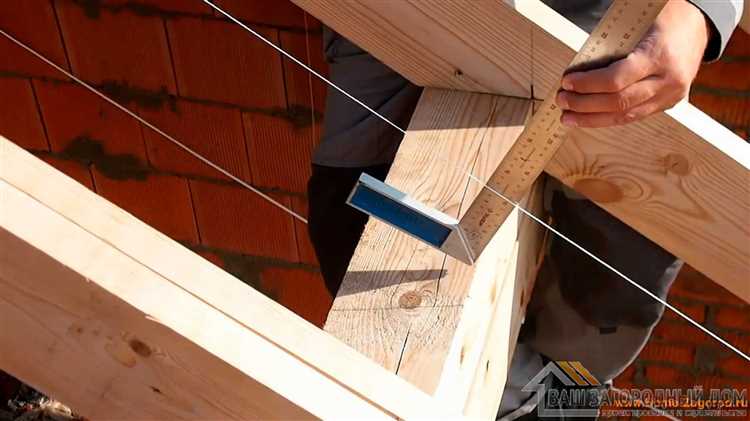

Все отметки выполняют острым карандашом или маркером с четкой линией. Для обеспечения одинакового размера и угла стропил используют шаблон-угольник и лекало, которыми проверяют каждое заготовленное стропило до монтажа.
Техника установки стропил с соблюдением угла и размеров
Перед началом установки требуется точно рассчитать угол наклона стропил. Используется формула: угол наклона α = arctg(H/½B), где H – высота от мауэрлата до конька, B – ширина здания. Результат округляется до десятых долей градуса. Для разметки применяют угломер или малку, закреплённую под рассчитанным углом.
Заготовки стропил вырезают из доски не менее 50×150 мм или бруса сечением от 100×100 мм. Все элементы подгоняются по шаблону. Запил под мауэрлат делают с учётом глубины врезки не более трети высоты стропильной ноги, чтобы сохранить прочность.

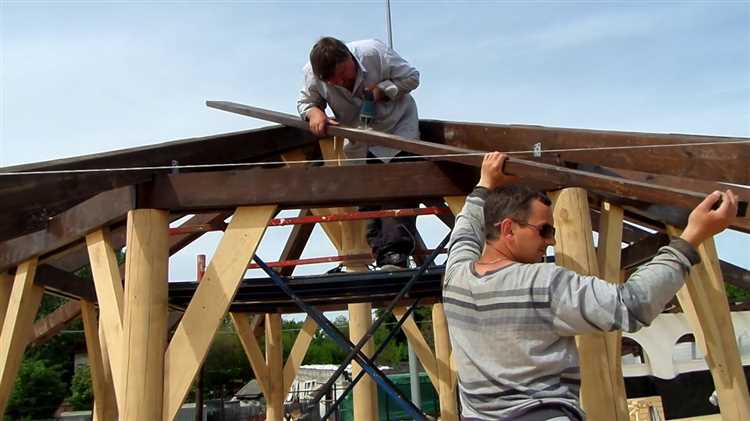

Стропила монтируют от конька к мауэрлату. Начинают с крайних пар, выставляя их строго по уровню. Между ними натягивают шнур для контроля плоскости. Все остальные ноги устанавливают по этой линии.

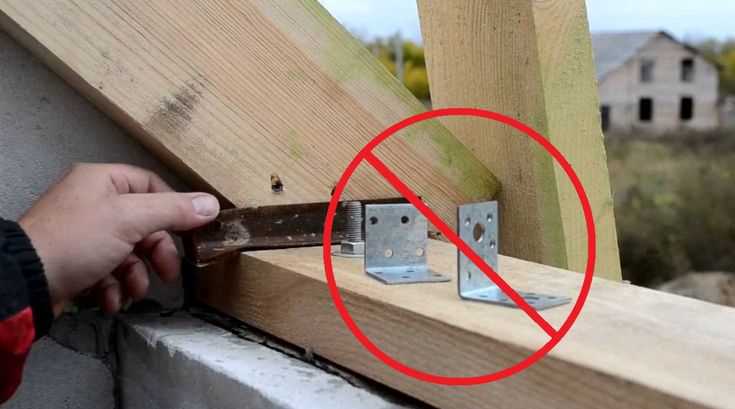

Крепление к мауэрлату выполняют оцинкованными уголками или гвоздями с обязательным применением анкерного крепежа. К коньковому прогонам стропила фиксируются накладками или с помощью врезки «в полдерева» с последующим скручиванием саморезами.
Контроль соблюдения углов производится на каждом этапе – после установки первой пары, середины и последней. Отклонения по вертикали и плоскости не допускаются более 2–3 мм на 1 м длины.
Перед монтажом каждой ноги проверяют точность распила углов. Углы соединения запиливают по месту при помощи торцовочной пилы с функцией поворотного стола, что исключает ошибку в градусах.
Для усиления конструкции используют горизонтальные стяжки или ригели. Их устанавливают после выравнивания всех стропил и проверяют диагонали стропильной системы. Несовпадение диагоналей более чем на 5 мм требует корректировки.
Проверка точности угла и выравнивание стропильной конструкции
Для проверки точности угла стропильных ног используется угломер или шаблон, предварительно вырезанный по расчетному наклону. Угол между стропилами и мауэрлатом должен соответствовать проектному значению, обычно в пределах 25–45°. Отклонение более 1° приведёт к несоосности конструкции и последующим перекосам кровли.
- Перед установкой каждой пары стропил проверяется совпадение угла опирания с шаблоном. Малейшее несоответствие требует корректировки запила.
- После сборки нескольких пар измеряется симметрия установки: расстояние между вершинами пар стропил должно быть одинаковым с точностью до 3 мм.
- Горизонтальность конька контролируется уровнем или нивелиром. Допустимое отклонение – не более 2 мм на каждый метр длины.
Выравнивание конструкции выполняется по временной оснастке:
- Устанавливаются временные раскосы между стропильными ногами для фиксации углов.
- Натягивается шнур вдоль конька, по которому выравниваются все вершины стропил.
- Проверяется вертикальность каждой стропилины отвесом. Отклонение не должно превышать 2 мм на метр высоты.
- После фиксации всех элементов и окончательной проверки временные крепления убираются.
Для контроля плоскости ската используется шнур или правило длиной не менее 2,5 м, прикладываемое вдоль плоскости. Зазоры указывают на необходимость корректировки.
