Маркировка кабеля ВВГ содержит буквенные обозначения, каждое из которых указывает на определённые технические характеристики. Расшифровка этих символов необходима для правильного выбора кабеля в зависимости от условий эксплуатации, нагрузки и требований безопасности.
Первая буква «В» означает, что изоляция выполнена из винилового пластиката (ПВХ). Это даёт устойчивость к влаге, маслам и механическим повреждениям. Вторая буква «В» указывает на аналогичный материал во внешней оболочке, обеспечивающей дополнительную защиту.
Буква «Г» означает отсутствие защитной брони и оболочек из металла. Такой кабель легче, проще в монтаже, но требует аккуратности при прокладке в условиях возможного механического воздействия. Его не используют под землёй без дополнительной защиты.
Отсутствие букв перед «ВВГ» говорит о том, что токопроводящие жилы – медные, однопроволочные или многопроволочные. Такие жилы обеспечивают стабильную проводимость и долговечность при правильной установке.
При выборе ВВГ-кабеля необходимо учитывать не только его сечение и количество жил, но и буквенную маркировку, чтобы исключить ошибки при проектировании и монтаже электросистем.
Что обозначает каждая буква в аббревиатуре ВВГ
Первая буква «В» указывает на материал изоляции жил – поливинилхлорид (ПВХ). Такой тип изоляции обладает устойчивостью к воздействию влаги, масел и умеренных механических нагрузок, что делает его оптимальным для прокладки в сухих и влажных помещениях.
Вторая буква «В» означает, что оболочка кабеля также изготовлена из ПВХ. Это усиливает защиту от внешних факторов, включая воздействие ультрафиолета, слабых кислот и щелочей. Кабель сохраняет гибкость и прочность при температуре от -50 до +50 °C.
Буква «Г» обозначает отсутствие брони. Такой кабель не имеет металлической защиты от механических повреждений, поэтому его прокладка допускается только в местах, где исключены риски деформации или разрыва: в гофротрубе, кабель-канале или по несущим конструкциям.

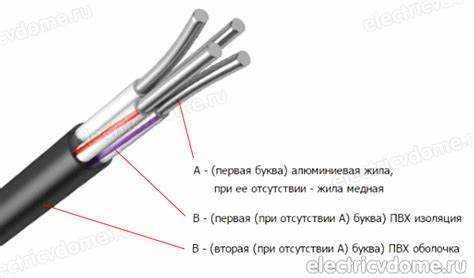

Как различать кабели ВВГ и ВВГнг по маркировке
Ключевое различие между кабелями ВВГ и ВВГнг заключается в типе изоляции и оболочки, что отражается в их маркировке. Буквосочетание «нг» указывает на негорючее исполнение, что означает устойчивость к распространению горения при прокладке в пучках.
При выборе кабеля важно внимательно читать полную маркировку. Например, кабель ВВГ 3×2.5 отличается от ВВГнг 3×2.5 именно наличием «нг». Эта добавка означает, что и изоляция, и оболочка выполнены из материала с пониженной горючестью на основе ПВХ с антипиренами.
Если маркировка содержит «нг-LS», это указывает не только на негорючесть, но и на пониженную дымо- и газовыделяющую способность. Такой кабель особенно рекомендуется для жилых помещений и общественных зданий.
Важно понимать, что маркировка наносится на внешнюю оболочку кабеля методом горячего тиснения или печати, и должна содержать все обозначения без сокращений. Отсутствие «нг» в маркировке означает, что кабель ВВГ имеет стандартную оболочку, поддерживающую горение.
При выборе между ВВГ и ВВГнг следует руководствоваться требованиями пожарной безопасности объекта. Для этого маркировку необходимо сверять с проектной документацией, не полагаясь на внешний вид кабеля.
Отличие ВВГ от ВВГ-П: расшифровка и назначение
Кабель ВВГ расшифровывается как «винил-винил-голый». Первая буква «В» обозначает изоляцию жил из поливинилхлорида, вторая «В» – ПВХ-оболочку. Отсутствие букв между ними указывает на отсутствие брони. Конструкция стандартная: круглые жилы, скрученные между собой, с общим слоем ПВХ-изоляции.
Кабель ВВГ-П имеет аналогичную расшифровку, но буква «П» указывает на плоское исполнение. Внутри – параллельные изолированные жилы без скрутки. Это отличие влияет на гибкость, тепловыделение и способ укладки.
ВВГ удобен для прокладки в условиях, где требуется устойчивость к механическим нагрузкам и высокая плотность монтажа, например, в кабельных лотках и трубах. Его форма обеспечивает минимальное внешнее сечение, подходящее для тесных пространств.
ВВГ-П легче и дешевле, предпочтителен при стационарной открытой прокладке на стенах и потолках. Он быстрее монтируется благодаря параллельному расположению жил. Однако при изгибах возможны внутренние напряжения и повреждение изоляции.
При выборе учитывают метод монтажа: если предполагается укладка в гофру или трубу, предпочтителен ВВГ. Для открытых прямолинейных трасс – ВВГ-П. Токовая нагрузка у обоих идентична, но ресурс выше у ВВГ за счёт скрученной структуры жил.
Значение индексов в маркировке кабеля ВВГнг-LS
Маркировка ВВГнг-LS указывает на конкретные характеристики кабеля, важные для выбора в условиях повышенных требований к пожарной безопасности и среде эксплуатации.
- ВВГ – базовая марка силового кабеля с медными жилами, изоляцией и оболочкой из ПВХ. Не содержит брони. Предназначен для стационарной прокладки в сухих и влажных помещениях.
- н – отсутствие наружной оболочки из ПВХ. Кабель без дополнительной внешней изоляции. Указывается, когда изоляция и оболочка совмещены.
- г – обозначает негорючесть оболочки. Кабель не поддерживает горение при одиночной прокладке. Важно учитывать: при групповой прокладке необходимы дополнительные меры защиты.
- LS (Low Smoke) – низкое дымо- и газовыделение при горении. При пожаре выделяет минимальное количество токсичных веществ. Рекомендуется для применения в жилых зданиях, школах, больницах, тоннелях и на объектах с системой вентиляции.
Выбор кабеля с индексами нг-LS оправдан в проектах, где критично ограничить распространение огня и снизить риски отравления продуктами горения. Прокладка ВВГнг-LS обязательна в соответствии с СП 6.13130 и ГОСТ 31565-2012 для эвакуационных путей и систем жизнеобеспечения.
Как по маркировке определить число жил и их сечение
После буквенной части маркировки кабеля ВВГ всегда указываются числовые параметры, определяющие конструкцию изделия. Пример: ВВГ 3×2.5.
- Первое число – количество токопроводящих жил. В примере 3×2.5 – три жилы.
- Второе число после знака «×» – номинальное сечение одной жилы в мм². В том же примере – 2.5 мм².
Если в маркировке присутствует дробное значение, например, 3×1.5, это означает, что каждая из трёх жил имеет сечение 1.5 мм².
Для кабелей с нулевой или заземляющей жилой используется расширенная запись: например, ВВГ 3+1×2.5. Это означает три основных жилы и одна дополнительная (ноль или земля) того же сечения.
Если дополнительная жила имеет меньшее сечение, это указывается отдельно: ВВГ 3×2.5+1×1.5 – три жилы по 2.5 мм² и одна по 1.5 мм².
- Определите общее количество чисел после букв – одно число означает одножильный кабель.
- Формат «N×S» говорит о многожильной конструкции, где N – число жил, S – их сечение.
- Если присутствует «+», это значит наличие дополнительной жилы, часто с отличным сечением.
Отсутствие букв после чисел указывает на одножильные или многожильные кабели без отличающихся жил. Всегда уточняйте назначение каждой жилы по проектной документации или цветовой маркировке.

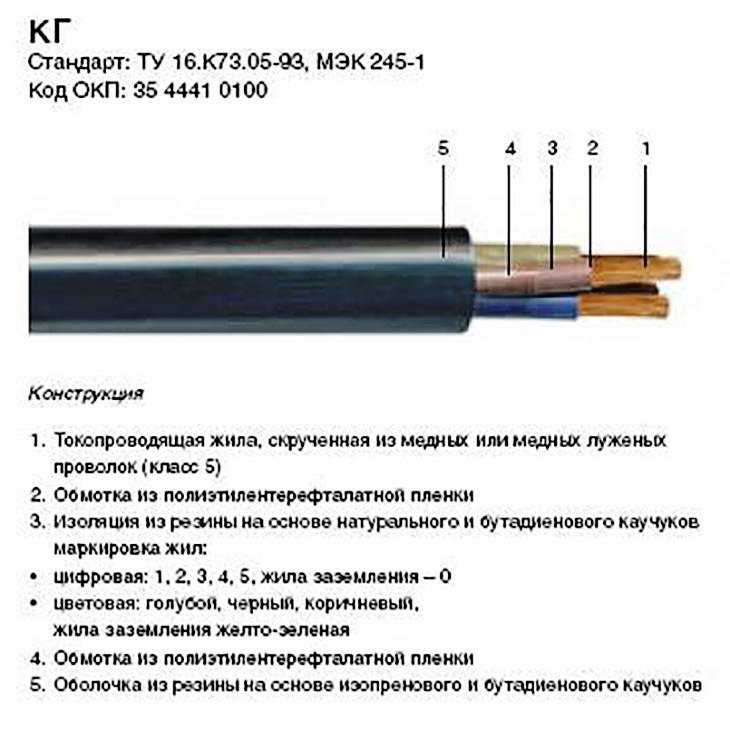

Материалы жил и изоляции: что указывает маркировка
В маркировке кабеля ВВГ первая буква «В» обозначает материал жилы – медь. Это самый распространённый проводник благодаря высокой электропроводности и устойчивости к коррозии. В случае алюминиевой жилы маркировка начинается с «А», что встречается реже в бытовых условиях.
Вторая буква «В» указывает на материал изоляции жил – поливинилхлорид (ПВХ). Этот пластик обеспечивает устойчивость к механическим повреждениям, влаге и химическим воздействиям при эксплуатации до 70 °C. Альтернативой ПВХ являются маркировки с буквой «П», обозначающие полиэтилен или с «Р» – резину, но в ВВГ применяется именно ПВХ.
Буква «Г» в маркировке говорит о том, что кабель не имеет дополнительной брони – он гибкий, предназначен для прокладки в помещениях или открытых условиях без риска механического воздействия. Если бы присутствовала броня, маркировка содержала бы «Б» или «БП».
Изоляция из ПВХ допускает рабочее напряжение до 660 В, что соответствует стандартным параметрам сети 220/380 В. При необходимости эксплуатации в агрессивных условиях следует выбирать кабели с иной маркировкой, указывающей на устойчивость к ультрафиолету или повышенной температуре.
Важно учитывать, что медные жилы с ПВХ-изоляцией оптимальны для большинства бытовых и промышленных задач, но при повышенных требованиях по пожаробезопасности или гибкости следует обращаться к специализированным маркам с изменённым составом изоляции.

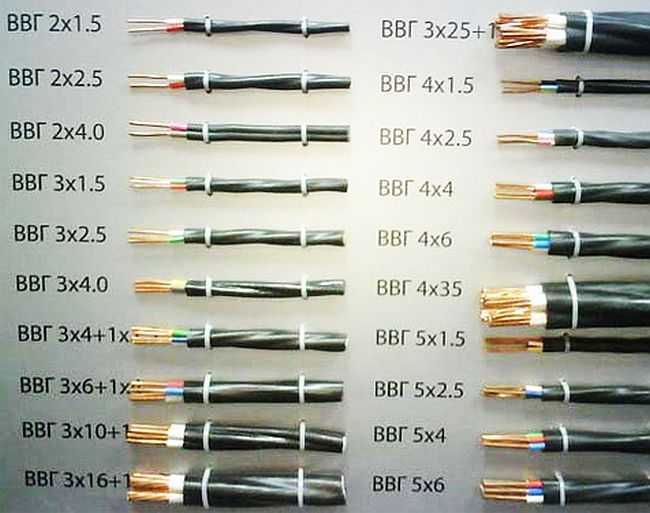

Что обозначают дополнительные символы в маркировке ВВГ
Помимо базовых букв ВВГ, маркировка кабеля часто включает дополнительные символы, уточняющие его характеристики. Цифры указывают количество жил: например, ВВГ 3х2,5 – три жилы с сечением 2,5 мм². Буква «нг» означает пониженное горение и отсутствие дымообразования при пожаре, критично для общественных зданий.
Обозначение «FRLS» указывает на кабель с ограничением выделения горючих газов и низким уровнем дыма. «П» – плоский кабель, «Г» – гибкий проводник, чаще всего с многожильным сечением. Если встречается «ВВГ-П», это плоская версия ВВГ. Цифра после букв, например, «0,66» – рабочее напряжение в киловольтах.
Иногда в маркировке появляется «LS» – low smoke, то есть материал оболочки выделяет мало дыма при горении. «HF» указывает на halogen free – отсутствие галогенов, что снижает токсичность при пожаре. Дополнительные буквы «Т» могут обозначать термостойкость оболочки выше стандартной.
Понимание этих символов позволяет правильно подобрать кабель для условий эксплуатации, учитывая требования пожарной безопасности, гибкость и форму прокладки. Рекомендуется выбирать кабели с маркировкой, соответствующей специфике объекта и нормам электробезопасности.
На что обращать внимание при выборе ВВГ для прокладки в квартире
При выборе кабеля ВВГ для квартирной электропроводки важно учитывать сечение жил, количество жил и изоляцию. Минимальное сечение для освещения – 1,5 мм², для розеток – не менее 2,5 мм². Это обеспечивает безопасность и предотвращает перегрев проводов при стандартных нагрузках.
Обратите внимание на количество жил: чаще всего в квартире используют 3-жильный ВВГ для питания розеток и освещения, а также 4-жильный, если требуется отдельный провод заземления. Заземляющая жила повышает безопасность, особенно для металлических корпусов техники.
Изоляция ВВГ – из ПВХ, она устойчива к механическим повреждениям и повышенной влажности, что важно для кухонь и санузлов. При прокладке в трубах и штробах выбирайте кабель с маркировкой ВВГнг(А)-LS – с пониженным дымо- и газовыделением при пожаре.
Длина бухты и способ прокладки тоже влияют на выбор. Для скрытой проводки выбирайте гибкий кабель с качественной внешней оболочкой, выдерживающей изгибы без повреждений. Обязательно проверяйте наличие сертификатов соответствия и дату производства – кабели старше 5 лет могут терять свойства изоляции.
Вопрос-ответ:
Что означает первая буква «В» в маркировке кабеля ВВГ?
Первая буква «В» указывает на материал изоляции проводников — это поливинилхлорид (ПВХ). Он широко используется благодаря своей стойкости к механическим воздействиям и огнестойкости.
Почему в маркировке кабеля ВВГ вторая буква тоже «В»?
Вторая буква «В» обозначает оболочку кабеля, которая тоже выполнена из ПВХ. Это значит, что внешний слой изоляции сделан из того же материала, что и изоляция жил, что повышает защиту от влаги и механических повреждений.
Что означает третья буква «Г» в маркировке кабеля ВВГ?
Третья буква «Г» говорит о том, что кабель не имеет защитной брони. Это значит, что он предназначен для прокладки в условиях, где дополнительная металлическая защита не требуется.
Какие характеристики кабеля ВВГ определяются его маркировкой?
Маркировка ВВГ указывает на материал изоляции жил и оболочки (ПВХ) и отсутствие брони. Это значит, что кабель устойчив к механическим нагрузкам в обычных условиях эксплуатации, а также обладает защитой от влаги и не поддерживает горение.
Можно ли использовать кабель ВВГ для прокладки на улице или в помещениях с повышенной влажностью?
Кабель ВВГ имеет ПВХ-изоляцию и оболочку, которые обеспечивают базовую защиту от влаги, но он не предназначен для длительного использования под открытым небом без дополнительной защиты. Для влажных помещений лучше выбирать кабели с соответствующей маркировкой или специальной защитой от воды и ультрафиолета.
Что означают буквы В, В, Г в маркировке кабеля ВВГ?
Маркировка ВВГ обозначает конкретные характеристики кабеля. Первая буква «В» указывает на материал изоляции — поливинилхлорид (ПВХ). Вторая «В» означает, что жила выполнена из меди. Третья буква «Г» сообщает о том, что кабель не имеет дополнительной защитной оболочки — то есть он «голый», без брони или экрана. Такая маркировка помогает быстро определить состав и свойства кабеля при выборе для электромонтажа.
