Как из 380 сделать 220 вольт схема

Для подключения оборудования с напряжением 220 В в сети 380 В необходимо правильно выбрать и подключить трансформатор понижающего типа. Наиболее часто применяется силовой трансформатор с номиналом, рассчитанным на ток нагрузки и мощность устройства. Например, для бытовых приборов мощностью до 2 кВт подойдет трансформатор на 220/380 В с мощностью не менее 3 кВА.

Подключение выполняется с использованием одной из фаз трехфазной сети и нейтрали, что требует точного соблюдения фазировки и правильного выбора нулевого провода. Нарушение этих правил может привести к перегрузкам или выходу из строя оборудования. Рекомендуется применять автоматические выключатели и предохранители с током срабатывания, рассчитанным на рабочую нагрузку.

При монтаже схемы важно учитывать длину и сечение проводов, чтобы минимизировать потери и избежать перегрева. Сечение кабеля выбирается согласно максимальному току нагрузки с запасом не менее 25%. Перед подачей напряжения проверяется правильность подключения фаз и отсутствие короткого замыкания с помощью тестера или мультиметра.

Выбор типа трансформатора для понижения напряжения с 380 до 220 В

При преобразовании трехфазного напряжения 380 В в однофазное 220 В используется силовой трансформатор с соотношением обмоток 3:√3, что обеспечивает стабильное выходное напряжение. Для бытовых и маломощных промышленных нагрузок обычно применяются сухие трансформаторы с мощностью от 1 до 5 кВА.

Для выбора трансформатора учитывается максимальная мощность подключаемой нагрузки с запасом не менее 20–30%. Например, при суммарной нагрузке 1500 Вт выбирается трансформатор мощностью от 2 кВА. Номинальное напряжение первичной обмотки должно соответствовать 380 В (или 400 В, если сеть обновлена), вторичной – 220 В.

Трансформаторы с масляным охлаждением рекомендуется использовать для мощных промышленных установок свыше 10 кВА, они обладают повышенной надежностью при длительной нагрузке и устойчивы к перегреву. Для бытовых целей предпочтительнее сухие трансформаторы – они компактнее и не требуют дополнительного обслуживания.

Важно проверить класс изоляции обмоток, он должен соответствовать условиям эксплуатации и температурному режиму. В условиях повышенной влажности и пыли лучше выбирать трансформаторы с защитой IP22 и выше. Соединение обмоток производится по схеме «звезда» для первичной стороны и «треугольник» или «звезда» для вторичной в зависимости от конкретных требований к нагрузке.

Подключение трехфазного ввода к однофазной нагрузке

Для подключения однофазной нагрузки к трехфазной сети 380 В используется одна из фаз и нулевой провод. На практике подключение происходит через трансформатор понижающего типа или напрямую при необходимости. Важно выбрать фазу с минимальной нагрузкой для равномерного распределения по фазам и избежать перегрузки.

Нулевой провод должен иметь надежное заземление и минимальное сопротивление, чтобы обеспечить стабильное напряжение 220 В. При подключении следует использовать автоматические выключатели с номинальным током, соответствующим нагрузке, и установить УЗО для защиты от токов утечки.

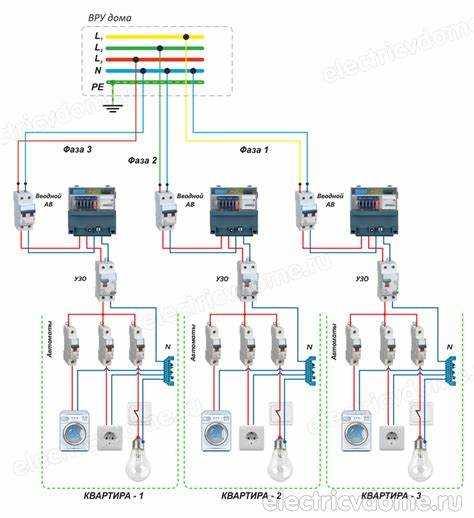

Распределение нагрузки по фазам трехфазной сети необходимо контролировать, особенно при подключении нескольких однофазных приборов. Не рекомендуется использовать одну фазу для всех нагрузок, чтобы избежать дисбаланса и возможных сбоев в работе оборудования.

Правила безопасного монтажа трансформаторной схемы

При подключении трансформатора для преобразования 380 В в 220 В необходимо строго соблюдать технические требования и правила безопасности, чтобы избежать повреждений оборудования и опасности для жизни.

• Перед началом монтажа обязательно отключите питание на вводном автомате и проверьте отсутствие напряжения с помощью индикаторной отвертки или мультиметра.
• Используйте трансформатор с номинальной мощностью не менее 20-30% выше расчетной нагрузки для предотвращения перегрева и выхода из строя.
• Подключайте первичную обмотку трансформатора к фазным проводам трехфазной сети 380 В, соблюдая правильную фазировку и полярность.
• Обеспечьте надежное заземление корпуса трансформатора и металлических частей монтажной конструкции согласно ПУЭ (Правила устройства электроустановок).
• Для защиты от короткого замыкания и перегрузок используйте автоматические выключатели или предохранители, соответствующие расчетному току трансформатора.
• Все соединения проводов выполняйте с помощью специализированных клеммников или пайки, исключая оголенные участки, чтобы избежать искрения и коррозии.
• Проложите кабели с запасом длины для удобства монтажа, избегайте натяжения и заломов, используйте гофрированные трубы или кабель-каналы для защиты от механических повреждений.
• Обеспечьте достаточную вентиляцию трансформаторного отсека, исключающую перегрев, и поддерживайте рабочую температуру согласно техническим характеристикам устройства.
• Проверяйте целостность изоляции всех проводов перед включением, используя мегомметр с минимальным значением сопротивления изоляции не менее 1 МОм.
• После завершения монтажа проведите испытания под нагрузкой, контролируя стабильность выходного напряжения и отсутствие перегрева.

Несоблюдение указанных требований повышает риск аварийных ситуаций, в том числе поражения электрическим током и повреждения оборудования.

Подключение и защита автоматов и предохранителей в цепи 220 В

Для надежной работы цепи 220 В после преобразования с 380 В необходимо правильно выбрать и подключить устройства защиты, чтобы исключить перегрузки и короткие замыкания.

• Автоматы должны иметь номинальный ток, соответствующий расчетной нагрузке цепи с запасом 10-20% для предотвращения ложных срабатываний.
• Для бытовых и маломощных цепей обычно используются автоматы с током срабатывания 10–16 А, для мощных потребителей – 25–32 А и выше.
• Устанавливайте автоматы на фазный провод перед входом в нагрузку, чтобы обесточивать цепь полностью при срабатывании.
• Нулевой провод должен оставаться непрерывным, не подключается через автомат, за исключением устройств дифференциальной защиты (УЗО).
• Предохранители применяются как резервная защита, их номинал должен быть ниже автоматического выключателя на 10-15% для поэтапного отключения.
• Для быстрого отключения при коротком замыкании выбирайте предохранители с плавкой вставкой соответствующего типа (например, типа «gG» для силовых цепей).
• Используйте УЗО с номинальным током утечки 30 мА для защиты от токов утечки и предотвращения поражения электрическим током.
• Подключение автоматов и предохранителей выполняйте с четким соблюдением фазировки и маркировки, чтобы исключить ошибки при монтаже и эксплуатации.
• Все устройства защиты монтируйте в распределительном щите, обеспечив удобный доступ для обслуживания и замены.
• Проводка к автоматам должна иметь сечение, соответствующее номинальному току, с запасом на тепловое расширение и длительную нагрузку.

Регулярно проверяйте исправность автоматов и предохранителей, особенно после замены оборудования или при возникновении сбоев в работе цепи.

Проверка правильности фаз и нулевого провода после подключения

Проверка фазировки и правильности подключения нулевого провода обязательна для безопасной и корректной работы преобразовательной схемы 380 В в 220 В.

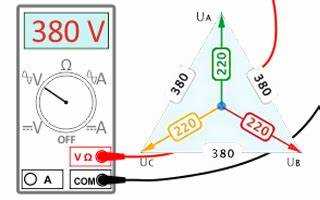

Используйте мультиметр или фазоуказатель для определения фазного провода. Измерьте напряжение между предполагаемой фазой и нулём – должно быть около 220 В. Если напряжение значительно отличается, необходимо перепроверить подключение.

Проверьте целостность нулевого провода с помощью измерения сопротивления между нулевой клеммой трансформатора и распределительным щитом. Допустимое сопротивление должно быть не более 0,1 Ом.

Для проверки отсутствия ошибки между фазой и нулём замерьте напряжение между каждым проводом и землей. Фаза должна показывать около 220 В, ноль – не более 5 В. При больших значениях возможна ошибка подключения или повреждение изоляции.

Обязательно протестируйте цепь под нагрузкой. При подключении нагрузки измерьте напряжение на выходе трансформатора. Оно должно быть стабильно в пределах 210-230 В.

При обнаружении неправильной фазировки или отсутствия нуля отключите питание и перепроверьте соединения. Особое внимание уделяйте клеммам трансформатора и вводным линиям.

Для повышения безопасности используйте фазоуказатели с индикатором светодиода и звуковым сигналом, что позволяет быстро определить правильный порядок подключения.

Типичные ошибки при сборке схемы и методы их устранения

Неправильное подключение фазных проводов. Частая ошибка – перепутать фазы или подключить фазу к нулю. Это приводит к отсутствию нужного напряжения на выходе или выходу с неправильной фазировкой. Устранение: Использовать фазоуказатель для проверки каждой линии до подключения.

Отсутствие или плохое заземление. Нарушение требований по заземлению создает риск поражения электрическим током и снижает защиту оборудования. Устранение: Проверить сопротивление заземляющего контура, обеспечить надежное соединение корпуса трансформатора с землей.

Использование неподходящего сечения проводов. Провод с недостаточным сечением перегревается и может вызвать короткое замыкание. Устранение: Применять провода сечением, соответствующим расчетному току нагрузки (например, для 20 А – минимум 2.5 мм² медь).

Отсутствие защиты автоматами и предохранителями. Без защиты при перегрузке возможен выход из строя трансформатора и опасные ситуации. Устранение: Установить автоматы с номиналом, соответствующим характеристикам трансформатора и нагрузки.

Некачественные соединения проводов. Плохой контакт вызывает нагрев и искрение. Устранение: Использовать клеммники, винтовые зажимы или пайку, проверять затяжку креплений.

Игнорирование проверки после монтажа. Отсутствие тестирования приводит к незамеченным ошибкам. Устранение: После подключения проверить напряжения мультиметром и нагрузкой, убедиться в правильности фаз и целостности нулевого провода.

Нарушение последовательности подключения. Например, подключение нагрузки до установки защиты. Устранение: Соблюдать порядок монтажа – сначала защитные устройства, затем нагрузка.

Вопрос-ответ:

Как правильно подключить схему для преобразования напряжения с 380 В на 220 В?

Для подключения схемы преобразования напряжения с 380 В на 220 В обычно используют трансформатор с соответствующими обмотками. Нужно подключить трёхфазный ввод 380 В к первичной обмотке трансформатора, а на вторичной получить однофазное напряжение 220 В. Важно внимательно следить за правильной фазировкой и соблюдать требования по заземлению для безопасности и стабильной работы оборудования.

Можно ли использовать автотрансформатор для понижения с 380 В до 220 В?

Да, автотрансформаторы часто применяются для преобразования напряжения с 380 В до 220 В. Они обладают меньшими габаритами и весом по сравнению с обычными трансформаторами, но в схеме подключения важно учитывать, что при замыкании в цепи могут появляться большие токи, поэтому рекомендуется устанавливать защитные устройства и проверять соответствие мощности нагрузки возможностям трансформатора.

Какие меры безопасности нужно соблюдать при подключении схемы 380 В на 220 В?

При работе с напряжением 380 В требуется особое внимание к электробезопасности. Нужно отключать питание перед монтажом, использовать изолирующие инструменты и средства индивидуальной защиты. Все соединения должны быть надёжно зафиксированы, а корпус оборудования – заземлён. Также рекомендуется устанавливать автоматические выключатели и предохранители для предотвращения коротких замыканий и перегрузок.

Как определить мощность трансформатора для преобразования с 380 В на 220 В?

Мощность трансформатора выбирается исходя из максимальной нагрузки, которую он должен обслуживать. Для этого суммируют потребляемую мощность всех подключённых приборов и умножают на запас (обычно 1,2–1,5). Такой подход помогает избежать перегрузок и продлить срок службы оборудования. Например, если общая нагрузка составляет 3 кВт, то трансформатор стоит выбрать на 3,6–4,5 кВт.

Можно ли преобразовать 380 В в 220 В с помощью фазосдвигающего устройства?

Фазосдвигающие устройства не предназначены для преобразования напряжения с 380 В на 220 В. Они изменяют фазу тока, что полезно для балансировки нагрузок в трёхфазных сетях, но не для изменения уровня напряжения. Для понижения напряжения используют трансформаторы или автотрансформаторы, которые физически изменяют величину напряжения.

Как правильно подключить трансформатор для преобразования 380 В в 220 В?

Для подключения трансформатора, который преобразует напряжение с 380 В на 220 В, необходимо сначала отключить питание на вводе. Затем подключить три фазы сети 380 В к первичной обмотке трансформатора. Вторичная обмотка будет выдавать напряжение 220 В, к которой подключается нагрузка. Важно соблюдать правильную последовательность фаз и проверить, что трансформатор рассчитан на нужную мощность нагрузки. Также следует обеспечить надежное заземление и использовать предохранители для защиты цепи.

Какие меры предосторожности следует соблюдать при работе с трансформатором, понижающим напряжение с 380 В до 220 В?

Работа с электричеством высокого напряжения требует особой внимательности. Прежде всего, необходимо убедиться, что питание отключено до начала подключения. Следует использовать инструменты с изолированными ручками и надевать средства индивидуальной защиты, такие как диэлектрические перчатки и обувь. Не допускается работать с поврежденными кабелями или соединениями. После подключения нужно проверить правильность подключения мультиметром, чтобы исключить возможность короткого замыкания или неправильного фазирования. Помещение, где установлена схема, должно быть сухим и хорошо проветриваемым. Если есть сомнения в правильности подключения, лучше обратиться к квалифицированному электрику.
