Для изготовления паяльника из карандаша потребуется угольный стержень обычного карандаша и источник питания с напряжением 3–5 В. Уголь обладает высокой электропроводностью и способен нагреваться при прохождении тока, что позволяет использовать его в роли нагревательного элемента.
Главная задача – обеспечить плотный контакт стержня с проводниками и исключить короткое замыкание. Для этого подходит корпус из изоляционного материала, например, деревянная ручка от карандаша, из которой аккуратно вынимают грифель. Затем в полученное отверстие вставляют металлический провод, соединённый с источником питания, и вставляют обратно стержень, обеспечивая его плотное прилегание.
Для контроля температуры необходимо использовать блок питания с регулируемым током или вольтметр, так как при повышении напряжения угольный стержень может быстро перегреться и разрушиться. Оптимальная рабочая температура составляет около 300–350 °C, что достаточно для пайки мелких электронных элементов.
Выбор подходящего карандаша для создания паяльника
Для самодельного паяльника важна конструкция и материал корпуса карандаша. Идеальный карандаш должен соответствовать следующим критериям:
- Корпус из дерева или плотного пластика. Металлические корпуса плохо изолируют тепло и могут привести к ожогам или короткому замыканию. Древесина с низкой теплопроводностью предотвращает перегрев ручки.
- Толщина и длина корпуса. Оптимально выбирать карандаши длиной от 15 до 20 см и диаметром около 7-10 мм – это позволяет удобно закрепить нагревательный элемент и обеспечить хорошее сцепление с рукой.
- Внутреннее пространство. Важно, чтобы внутри карандаша было достаточно свободного места для размещения нагревательного элемента, проводов и изоляции. Толстые карандаши с мягким стержнем лучше подойдут.
- Стержень. Для конструкции паяльника требуется удалить графитовый стержень или заменить его на металлический элемент, проводящий ток и тепло. Карандаши с твердым стержнем менее пригодны.
Рекомендуемые варианты:
- Деревянные художественные карандаши HB или 2B – достаточно прочные, легко поддаются обработке, имеют стандартный диаметр.
- Карандаши для черчения с мягким стержнем – удобны для замены графита на металлический элемент.
- Пластиковые карандаши с неэлектропроводящим корпусом – при правильной изоляции подходят для компактных конструкций.
Нежелательно использовать механические карандаши, тонкие цветные карандаши и карандаши с металлическими деталями в корпусе – они не обеспечат нужной теплоизоляции и надежности.

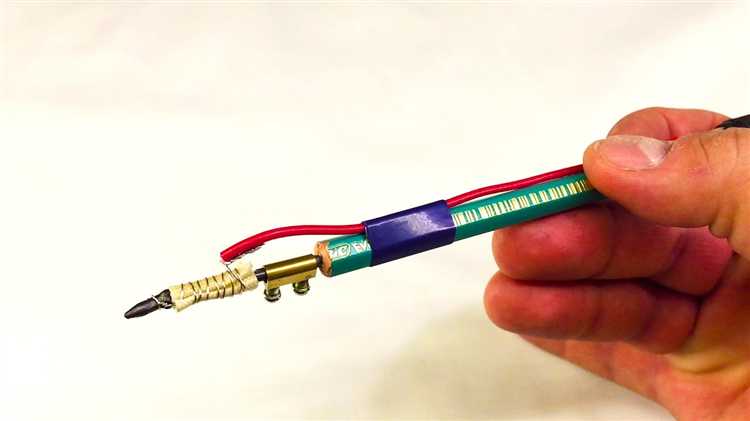

Подготовка корпуса и удаление грифеля из карандаша
Для изготовления корпуса паяльника необходимо использовать деревянный карандаш диаметром не менее 7 мм и длиной около 10 см. Начните с аккуратного удаления внешнего лака или краски с поверхности корпуса наждачной бумагой зернистостью 180–220, чтобы обеспечить хорошее сцепление с припаянным элементом.
Удаление грифеля проводят с помощью тонкой металлической проволоки диаметром 1–1,5 мм. Вставьте проволоку в центр карандаша и прокрутите, вытаскивая грифель целиком. Если грифель ломается, повторяйте процедуру по частям, избегая повреждения стенок корпуса.
При необходимости удалите остатки графита и древесины изнутри карандаша с помощью деревянной зубочистки или тонкого стержня, чтобы внутренняя полость была чистой и ровной. Это обеспечит равномерный прогрев наконечника и предотвратит короткое замыкание.
Для стабилизации конструкции можно слегка расширить внутренний диаметр корпуса с помощью круглого напильника, увеличивая его на 0,5–1 мм, чтобы облегчить установку нагревательного элемента.
Изготовление нагревательного элемента из нихромовой проволоки
Для нагревательного элемента паяльника оптимальна нихромовая проволока диаметром 0,3–0,5 мм с длиной 10–15 см. Длина рассчитывается исходя из сопротивления около 10–15 Ом, чтобы при напряжении 12 В получалась мощность порядка 10 Вт.
Нихромовую проволоку необходимо тщательно очистить от окислов и загрязнений, предварительно промыв спиртом или ацетоном. Затем аккуратно сматывают спираль с шагом 1–2 мм, чтобы избежать короткого замыкания при контакте витков.
Для изоляции и предотвращения контакта с металлической частью корпуса используют керамическую трубку или трубку из термостойкого текстолита. Спираль внутри закрепляют, не допуская смещения, чтобы нагрев был равномерным.
Перед использованием необходимо проверить сопротивление мультиметром и протестировать нагрев при рабочем напряжении, избегая перегрева, который может привести к быстрому выходу из строя нихромовой спирали.
Соединение нагревателя с электропитанием
Для подключения нагревательного элемента, изготовленного из графитового стержня карандаша, требуется обеспечить надёжный контакт и безопасное подключение к источнику питания 5–12 В постоянного тока с силой тока не более 2 А. Используйте медный провод сечением 0,5–1 мм² для минимизации потерь и нагрева проводников.
Контакт с графитовым стержнем обеспечивается при помощи зажима или припайки к металлической поверхности, к которой прилегает стержень. Пайка напрямую к графиту невозможна из-за его хрупкости и плохой смачиваемости припоя. Рекомендуется закрепить стержень в металлическом корпусе (например, в алюминиевом зажиме) и припаять провод к корпусу. При этом соединение должно быть плотным, без зазоров и подвижности.
Все соединения необходимо изолировать термоусадочной трубкой или электроизоляционной лентой, чтобы предотвратить короткое замыкание и обеспечить безопасность при эксплуатации.

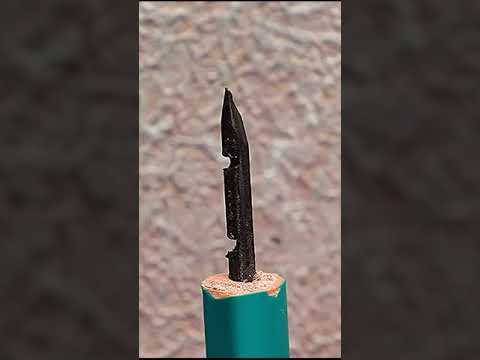

Изоляция и защита корпуса от перегрева и короткого замыкания
Для минимизации риска перегрева и короткого замыкания корпус паяльника из карандаша необходимо покрыть термостойким электроизоляционным материалом. Оптимально использовать высокотемпературный термоусадочный кембрик толщиной не менее 1 мм, выдерживающий температуру до 120°C. Он эффективно изолирует токоведущие части и снижает теплопередачу на внешний корпус.
В местах контакта с нагревательным элементом или проводами рекомендуется дополнительно применять керамическую изоляционную прокладку или лакоткань. Эти материалы не горят и выдерживают кратковременные температуры выше 200°C.
Для защиты от короткого замыкания следует надежно фиксировать все соединения, избегая оголенных проводов и повреждений изоляции. Соединения рекомендуется покрывать термостойким клеем или эпоксидной смолой, чтобы исключить контакт с металлическими частями корпуса.
В случае использования металлической гильзы или наконечника карандаша как части корпуса, между ним и внутренними проводами необходимо вставить изоляционную прокладку из тонкого слоя фторопласта или полиимидной пленки, которая не позволит металлу замыкать цепь.
Регулярно проверяйте сопротивление изоляции при помощи мультиметра – значение не должно быть ниже 1 МОм. Это гарантирует отсутствие токовых утечек и снижает вероятность возгорания.
Методы крепления нагревательного элемента внутри карандаша
Для эффективного функционирования самодельного паяльника из карандаша важно надежно зафиксировать нагревательный элемент, минимизируя контакт с корпусом и обеспечивая равномерный нагрев. Рассмотрим проверенные методы крепления.
1. Использование термостойкого клея или эпоксидной смолы. Клей выбирается с температурой плавления не ниже 150 °C, чтобы не расплавился при работе. Нагревательный элемент плотно фиксируют в центре карандаша, наносится минимальный слой клея, чтобы избежать короткого замыкания и обеспечить теплоизоляцию.
2. Механическое крепление с помощью медной или латунной фольги. Узкую полоску металла оборачивают вокруг нагревательного элемента и аккуратно вставляют внутрь деревянного корпуса. Металл служит фиксатором и одновременно улучшает теплопередачу. Важно, чтобы фольга не касалась внешней поверхности карандаша, чтобы избежать ожогов.
3. Применение жаропрочных изоляторов. Перед установкой нагревательного элемента внутрь карандаша можно намотать тонкий слой асбестовой или стекловолоконной ленты. Это предотвращает короткое замыкание и защищает дерево от перегрева. Изолятор также фиксирует элемент в нужном положении.
4. Фиксация с помощью проволочных креплений. Тонкую нихромовую или медную проволоку используют не только в роли нагревателя, но и для закрепления его внутри карандаша. Проволоку плотно прижимают к внутренней поверхности, создавая «каркас», который предотвращает смещение нагревательного элемента.
При любом методе крепления важно сохранять зазор между нагревательным элементом и деревянным корпусом не менее 1–2 мм, чтобы избежать возгорания и обеспечить долговечность конструкции.
Проверка работы самодельного паяльника и контроль температуры
После сборки паяльника из карандаша необходимо тщательно проверить его работоспособность и оценить температуру нагрева. Это обеспечит безопасность и эффективность устройства.
- Подключение и первый запуск
- Подключите паяльник к источнику питания с плавной регулировкой напряжения (блок питания 12-24 В с током не менее 2 А).
- Включите питание, установив минимальное напряжение, затем постепенно увеличивайте до рабочего уровня.
- Обратите внимание на равномерность нагрева наконечника и отсутствие искрения или запаха гари.
- Измерение температуры
- Используйте контактный или бесконтактный пирометр с точностью ±1 °C для измерения температуры наконечника.
- Рабочая температура паяльника для стандартной пайки меди – 300-350 °C.
- Если температура превышает 400 °C, снизьте напряжение питания или улучшите теплоотвод.
- Проверка функциональности
- Испытайте паяльник на стандартном припое с флюсом, убедитесь, что припой плавится за 3-5 секунд при контакте с наконечником.
- Проверьте устойчивость температуры во время работы, не допускайте перегрева в течение 10 минут непрерывной пайки.
- Безопасность
- При использовании самодельного паяльника избегайте коротких замыканий и перегрузок источника питания.
- Контролируйте температуру, чтобы избежать возгорания изоляции и повреждения компонентов.

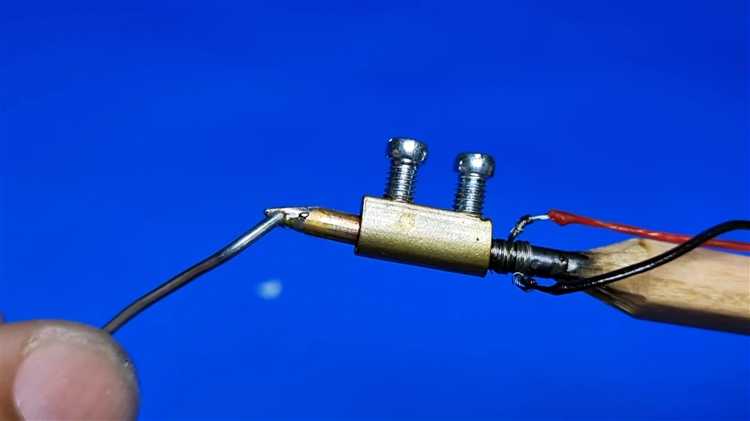

Советы по безопасности при эксплуатации паяльника из карандаша
Перед включением убедитесь в надежности соединений: все провода должны быть изолированы и прочно закреплены, чтобы избежать короткого замыкания. Не используйте карандаш с трещинами в графитовой сердцевине – повреждения могут привести к перегреву и возгоранию.
Рабочая температура паяльника из карандаша может достигать 250–300 °C. Используйте термостойкую подставку или изолированную поверхность для размещения инструмента во время перерывов. Никогда не оставляйте паяльник включенным без присмотра.
Обеспечьте хорошую вентиляцию в помещении: при нагревании графита выделяются небольшие количества угарного газа и других вредных веществ. Работайте в помещении с приточной вентиляцией или используйте вытяжку.
Носите защитные перчатки с термостойким покрытием, чтобы избежать ожогов при случайном касании нагретой части. Для глаз рекомендуется использовать очки с защитой от мелких частиц и возможных искр.
После работы обязательно отключайте питание и давайте паяльнику полностью остыть перед хранением. Избегайте контакта с водой и другими жидкостями, чтобы не повредить электрическую схему и не получить удар током.
Регулярно проверяйте состояние графитового стержня – при заметном износе или деформации заменяйте его, так как ухудшение контакта увеличивает риск перегрева и возгорания.
Вопрос-ответ:
Какие материалы и инструменты нужны, чтобы сделать паяльник из карандаша?
Для изготовления паяльника потребуется графитовый стержень от простого карандаша, медная проволока для крепления и создания контакта, небольшой аккумулятор или батарея для питания, а также изолента или термоусадочная трубка для изоляции. Дополнительно понадобится нож или лезвие для аккуратного удаления древесины с карандаша.
Как обеспечить надежный контакт между графитовым стержнем и источником питания?
Чтобы контакт был стабильным, нужно хорошо зафиксировать графит в медной проволоке, обеспечив плотное прилегание. Проволока должна быть достаточно тонкой, чтобы обхватить стержень, но при этом не повредить его. Контакт можно улучшить, слегка обжативая провод или используя дополнительный прижим, например, пружинку или зажим.
Как долго такой самодельный паяльник сможет работать без подзарядки?
Продолжительность работы зависит от емкости используемой батареи и интенсивности нагрева. Обычно небольшая батарейка позволяет работать около 10-15 минут непрерывно. Для более длительной работы потребуется более мощный источник питания или возможность быстро менять батареи.
Какие меры безопасности нужно соблюдать при использовании такого паяльника?
При работе с самодельным паяльником важно избегать контакта с открытыми проводами и элементами, которые могут нагреваться. Не оставляйте устройство без присмотра во время работы, следите, чтобы не было короткого замыкания. Работайте на устойчивой негорючей поверхности, и по возможности используйте защитные очки и перчатки.
Можно ли использовать такой паяльник для пайки электроники, и насколько он эффективен?
Такой паяльник подходит для простых и несложных задач, например, для пайки тонких проводов или ремонта простых схем. Однако он не заменит полноценный паяльник с терморегуляцией и мощным нагревом. Для работы с чувствительными компонентами или точной пайки лучше использовать профессиональное оборудование.
