Переход с магистрального газа на баллонный требует внесения конструктивных изменений в газовую колонку. Давление сжиженного газа в баллоне отличается от давления в центральной сети: оно выше, и состав газа иной – основа составляет пропан-бутановая смесь, а не метан. Эти различия критичны для работы жиклёров, регулировки пламени и систем безопасности оборудования.
Переделка начинается с замены форсунок. Жиклёры для сжиженного газа имеют меньший диаметр: для пропан-бутана он обычно составляет 0.6–0.8 мм, тогда как для природного газа – 1.0–1.2 мм. Установка неподходящих форсунок приведёт к нестабильному горению или опасному перегреву теплообменника. Подбор осуществляется по паспорту устройства или маркировке на существующих форсунках.
Регулировка подачи воздуха – следующий обязательный этап. Газ пропан-бутан требует меньше кислорода для полного сгорания. Это настраивается дроссельными заслонками или винтами на воздухозаборниках горелки. Неправильная настройка приведёт к копоти, образованию угарного газа и снижению КПД устройства.
Подача газа из баллона регулируется через редуктор с выходным давлением 30–37 мбар. Без него колонка может выйти из строя. Использовать редукторы от плит запрещено: у них иной режим работы. Топливопровод должен быть выполнен из термостойкого армированного шланга, сертифицированного для работы с пропан-бутаном.
Переделка допустима только для моделей, имеющих заводскую возможность перенастройки на баллонный газ. Информацию об этом содержит технический паспорт устройства. В противном случае эксплуатация будет не только неэффективной, но и небезопасной.

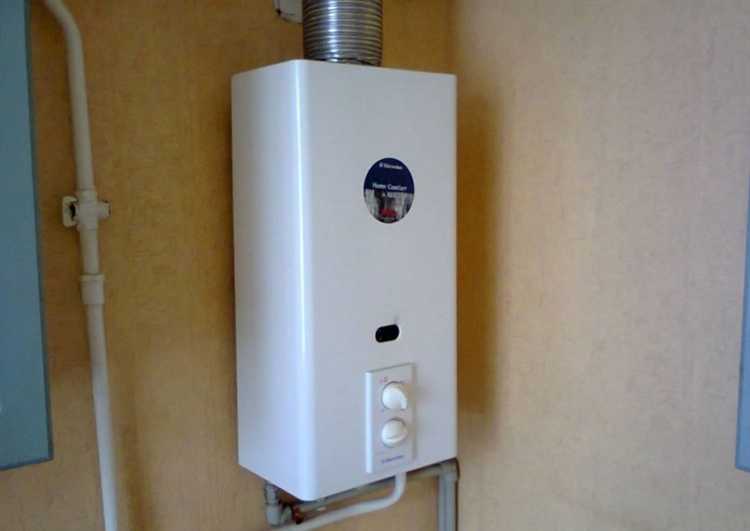

Выбор подходящего типа баллона и редуктора
Для переделки газовой колонки под сжиженный газ необходим пропановый баллон объемом 27 или 50 литров. Баллоны меньшего объема (5 или 12 литров) не обеспечивают стабильного давления при длительной работе и быстро замерзают. Используйте баллоны, прошедшие освидетельствование не более 5 лет назад – дата выбита на горловине. Разрешены только стальные баллоны с маркировкой «П» (пропан-бутан).
Редуктор обязателен: давление в бытовом баллоне достигает 16 атмосфер, в то время как газовая колонка рассчитана на 30–50 мбар. Оптимальный выбор – бытовой редуктор типа ГБО-1 или РДСГ-1-1,2 с выходным давлением 30 мбар. Модели с давлением выше 50 мбар использовать нельзя: это приведет к нестабильному пламени и повышенному износу узлов колонки.
Редуктор должен быть оснащён предохранительным клапаном и соответствовать ГОСТ 13861. Обратите внимание на тип соединения: под баллон с вентильным клапаном используется гайка W21,8LH, под клапан с накидной гайкой – резьба G12. Используйте только сертифицированные редукторы с паспортом и пломбой завода-изготовителя. Самодельные или переделанные устройства категорически недопустимы.
Совместимость газовой колонки с сжиженным газом
Перед переходом на баллонное питание важно определить, поддерживает ли газовая колонка работу на пропан-бутане (LPG). Это можно узнать из паспорта устройства: ищите отметку о допустимом типе газа. Если указано только «природный газ (метан)», потребуется адаптация или замена компонентов.
- Основное различие между магистральным и баллонным газом – давление и состав. Сжиженный газ требует меньшего диаметра форсунок из-за большей теплотворной способности.
- Для перевода потребуется заменить жиклёры. Диаметр форсунок для LPG обычно составляет 0.5–0.65 мм, в зависимости от модели.
- Регулируемый редуктор на выходе из баллона обязателен. Давление должно соответствовать требованиям колонки – чаще всего 28–30 мбар.
- Некоторые модели колонок имеют сменные форсунки в комплекте или предусмотрены для конверсии. Уточните это в инструкции или у производителя.
- Автоматическая модуляция пламени, встроенная в современные колонки, может некорректно работать при несоответствии давления газа. В этом случае настройка обязательна.
Категорически запрещено использовать оборудование, не рассчитанное на LPG, без доработки. Повышенное давление может вызвать перегрев, разрушение теплообменника и утечку газа. Совместимость и точность настроек напрямую влияют на безопасность эксплуатации.
Необходимые изменения в системе подачи газа
Давление на выходе из баллона значительно выше, чем в системе магистрального газа. Обязательно использование редуктора с понижением давления до 28–30 мбар. Прямое подключение баллона без редуктора недопустимо – это приведёт к аварийной ситуации и поломке оборудования.
Шланг подачи должен быть рассчитан на работу с сжиженным газом, иметь армированную структуру и маркировку LPG. Использование водопроводных или несертифицированных шлангов создаёт риск утечки. Все соединения должны быть герметичны, использоваться только уплотнители, устойчивые к пропан-бутану (например, паронит или фторкаучук).
Наличие обратного клапана между редуктором и колонкой желательно, особенно при установке в жилом помещении. Это предотвратит обратную подачу газа при понижении давления в баллоне. Также необходимо предусмотреть возможность оперативного перекрытия подачи газа – устанавливается отсечной кран сразу после редуктора.
Перед первым запуском систему нужно проверить на герметичность с помощью мыльного раствора. Запрещается использовать открытое пламя. После запуска проводится регулировка пламени горелки: оно должно быть стабильным, синим, без копоти и отрыва. При необходимости настраивается минимальный и максимальный расход газа в колонке согласно инструкции производителя.
Замена или регулировка жиклеров
Переход с магистрального газа на сжиженный требует установки жиклеров с меньшим диаметром отверстий. Для баллонного пропана жиклёры подбираются с учётом повышенного давления и плотности топлива. Например, если в колонке использовались жиклёры Ø1,25 мм для природного газа, при переходе на пропан следует установить Ø0,65–0,75 мм в зависимости от модели.
Жиклёры расположены на входе газовых трубок к горелке. Для их замены требуется перекрыть подачу газа, снять переднюю панель колонки и аккуратно выкрутить старые элементы. Установка новых жиклёров производится без герметиков, с использованием только штатных уплотнительных колец, если они предусмотрены конструкцией.
Регулировка подачи газа после замены жиклёров обязательна. При открытии крана вода должна плавно нагреваться без хлопков или отрыва пламени. Если пламя нестабильное, необходимо отрегулировать винт газовой мощности и, при наличии, винт подачи воздуха. Недопустимы признаки копоти на теплообменнике – это свидетельствует о переизбытке топлива.
Использовать старые жиклёры с уменьшением давления подачи газа категорически не рекомендуется – это не компенсирует различие в характеристиках топлива и приведёт к неустойчивой работе или перегреву системы.

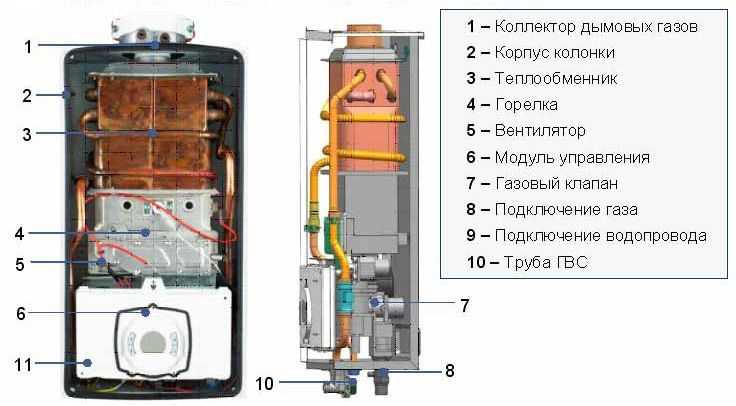

Настройка давления подачи газа
Для корректной работы газовой колонки на сжиженном газе из баллона необходимо точно настроить давление подачи. Отклонения вызывают нестабильный розжиг, гашение пламени и перегрев теплообменника.
- Проверьте технические характеристики вашей колонки – допустимое давление для сжиженного газа обычно составляет 28–30 мбар.
- Установите редуктор, предназначенный для пропан-бутана, с выходным давлением 30 мбар. Использование автомобильных или нерегулируемых редукторов недопустимо.
- Не подключайте колонку напрямую к баллону без редуктора – давление в баллоне может достигать 16 атмосфер.
Для проверки давления на выходе редуктора используйте манометр:
- Откройте вентиль на баллоне и проверьте показания манометра.
- Если давление выше 30 мбар – замените редуктор на корректный. Если ниже – проверьте целостность шланга и наличие засоров.
- После регулировки давления проверьте работу колонки при максимальном и минимальном расходе воды – пламя должно быть стабильным, без хлопков и затуханий.
Дополнительно проверьте герметичность всех соединений мыльным раствором. Протечки приводят к потере давления и создают опасность утечки газа.

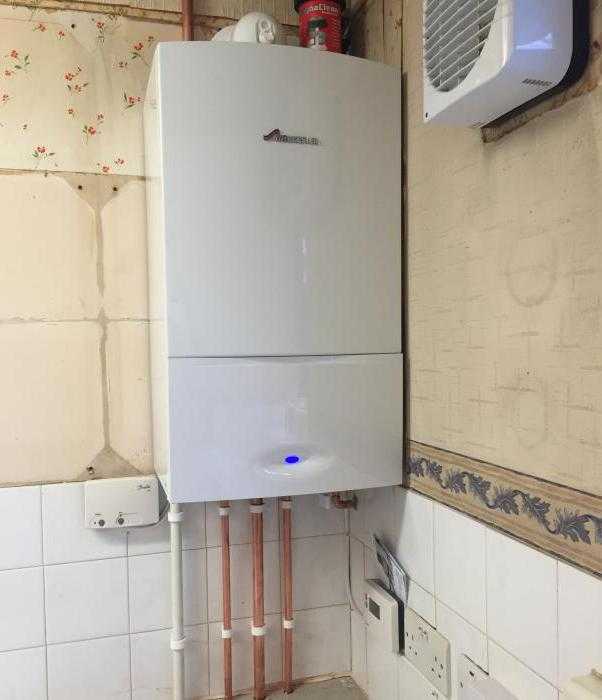

Обеспечение вентиляции и отвода продуктов сгорания
При переделке газовой колонки для работы на баллоне критически важно организовать эффективную вентиляцию и надежный отвод продуктов сгорания. Установка должна обеспечить подачу воздуха в помещение в объеме не менее 3 м³/ч на каждый кВт мощности устройства. Для бытовых колонок мощностью до 20 кВт минимальный приток воздуха – 60 м³/ч.
Вентиляционные каналы должны иметь сечение, соответствующее нормативам: диаметр вытяжного канала не менее 100 мм, с минимальной длиной без резких поворотов. Материал – негорючий, устойчивый к конденсату и коррозии (металл или специальный пластик для дымоходов).
Отвод продуктов сгорания выполняется через коаксиальный дымоход, при этом наружный диаметр должен превышать внутренний на 40–50 мм для обеспечения оптимального воздушного зазора. Длина дымохода не должна превышать 3 м без усиления тяги вентилятором.
Запрещается использовать для отвода продуктов сгорания обычные вентиляционные шахты или каналы, не предназначенные для работы с агрессивными газами. Все соединения должны быть герметичными, с применением термостойких уплотнителей.
Дополнительно необходимо предусмотреть отверстия для притока воздуха в помещение либо установить клапаны приточной вентиляции с регуляторами. Это исключит дефицит кислорода и предотвратит образование угарного газа.

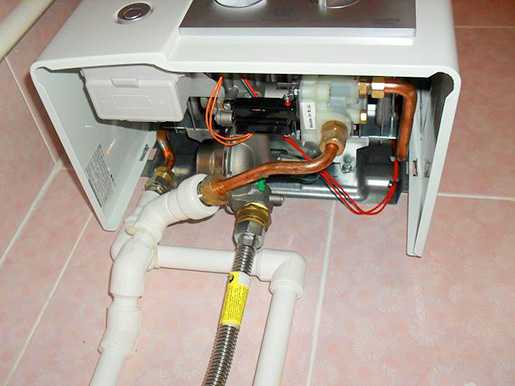

Правила безопасности при подключении к баллону
Перед подключением газового баллона необходимо проверить целостность корпуса и отсутствие коррозии. Запрещается использовать баллоны с видимыми деформациями или повреждениями. Клапан баллона должен быть исправен и закрыт до момента соединения.
Для подключения используйте только сертифицированные редукторы и шланги с маркировкой, соответствующей типу газа и рабочему давлению. Шланги должны иметь максимальный срок службы не более 5 лет и регулярно проверяться на отсутствие трещин и утечек.
Подключение проводится на открытом или хорошо проветриваемом пространстве. Перед открытием клапана баллона убедитесь, что все соединения плотно затянуты и обработаны специальной мыльной эмульсией для проверки герметичности.
Запрещается использовать открытый огонь, курить и создавать искрообразующие условия в радиусе не менее 5 метров от места подключения. В случае обнаружения запаха газа – немедленно перекройте клапан баллона, проветрите помещение и вызовите специалистов.
Перед эксплуатацией убедитесь в наличии и исправности системы аварийного отключения подачи газа. Баллон должен быть установлен вертикально, на устойчивой и негорючей поверхности, с доступом для быстрого отключения.
Регулярно проводите проверку соединений на герметичность и состояние оборудования не реже одного раза в 6 месяцев. Не допускайте перекручивания и перегибов газовых шлангов.

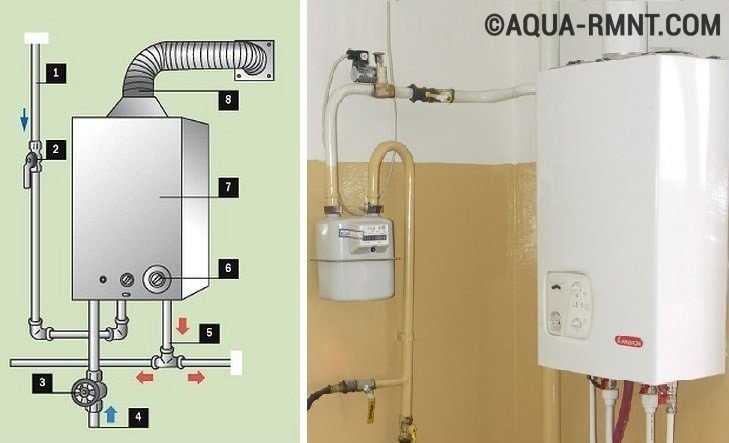

Проверка работоспособности и контроль утечек
После переделки газовой колонки под баллонный газ необходимо провести комплексную проверку герметичности и функциональности. Сначала визуально осмотрите все соединения, регулятор давления и переходники на предмет трещин, деформаций и повреждений уплотнений.
Для обнаружения утечек используйте мыльный раствор с концентрацией не менее 5%. Нанесите его кистью на все стыки, включая вентиль баллона и вход газопровода в колонку. Образование пузырьков укажет на протечку, которую следует устранить до запуска.
Откройте вентиль баллона постепенно, контролируя давление на входе с помощью манометра – оно не должно превышать 0,3 МПа. Проведите пробный пуск: пламя должно быть ровным, с чётко выраженным синим цветом, без желтых или оранжевых оттенков, что свидетельствует о правильном составе смеси и достаточном уровне тяги.
Для дополнительной проверки используйте переносной газоанализатор с порогом чувствительности 10 ppm. Если концентрация газа рядом с соединениями превышает этот уровень, повторно проверьте уплотнения и стыки. Регулярный контроль снижает риск аварий и повышает безопасность эксплуатации.
Вопрос-ответ:
Какие основные отличия в конструкции газовой колонки при ее переделке для работы на баллоне с пропаном?
Газовые колонки, предназначенные для работы на природном газе, имеют настройки и оборудование, рассчитанные на другой состав и давление топлива. При переделке на работу с пропановым баллоном меняются форсунки, регулируется давление подачи газа, а также иногда модифицируется система розжига и контроля пламени, чтобы обеспечить стабильную и безопасную работу с более плотным по энергии газом.
Какие риски связаны с самостоятельной переделкой газовой колонки для работы на баллоне?
Самостоятельное изменение конструкции газовой колонки без соответствующих знаний может привести к неправильной настройке подачи газа, что увеличивает опасность утечек и взрывов. Кроме того, неправильный подбор форсунок и отсутствие контроля давления могут вызвать нестабильную работу устройства или поломку. Без профессиональной проверки и соблюдения норм эксплуатации эксплуатация может стать опасной.
Какие инструменты и материалы потребуются для переделки газовой колонки на пропан из баллона?
Для переделки потребуется набор отверток, газовый манометр для контроля давления, специальные форсунки под пропан, уплотнители, регулируемые редукторы давления, а также расходные материалы для герметизации соединений. Также понадобится руководство по эксплуатации и схема устройства конкретной модели колонки, чтобы точно понять, какие детали нужно заменить.
Как проверить правильность работы газовой колонки после переделки на баллонный газ?
После переделки нужно тщательно проверить герметичность всех соединений с помощью мыльного раствора или специального газоанализатора. Далее следует запустить колонку и наблюдать за горением пламени — оно должно быть ровным, без копоти и хлопков. Также рекомендуется измерить давление газа и температуру на выходе, чтобы убедиться в соответствии параметров нормативам. При подозрениях на неисправность стоит вызвать специалиста.
Нужно ли получать разрешение или проходить проверку после изменения газовой колонки на работу с баллоном?
В большинстве регионов изменение газового оборудования требует согласования с местными газовыми службами и последующей проверки специалистами. Это связано с вопросами безопасности и соблюдения норм эксплуатации. Эксплуатация изменённого оборудования без соответствующих документов может привести к штрафам и лишению гарантий, а в случае аварии — к серьёзным последствиям.
Какие основные изменения нужно сделать в газовой колонке, чтобы она могла работать с баллонным газом?
Для переделки газовой колонки, рассчитанной на магистральный газ, под баллонный, потребуется заменить форсунки на меньшего диаметра, так как давление и состав газа в баллоне отличаются. Также необходимо отрегулировать или заменить регулятор давления, чтобы обеспечить стабильную подачу газа. Важно проверить герметичность всех соединений и убедиться, что вентиляция соответствует требованиям безопасности при использовании баллонного газа.
