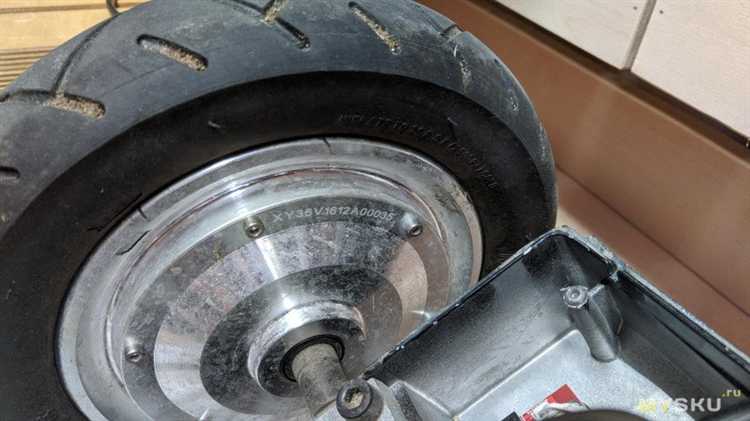

Колёса гироскутеров оснащены бесщёточными двигателями (BLDC), в которые интегрированы датчики Холла. Это позволяет точно управлять вращением ротора, что критично для стабильной работы системы. Подключение такого колеса к контроллеру требует точного понимания распиновки проводов и параметров сигнала.
Обычно из колеса выходит два жгута: один с тремя толстыми проводами – это фазы мотора, второй – с пятью или шестью тонкими проводами от датчиков Холла. Цветовая маркировка может отличаться в зависимости от производителя, поэтому перед подключением необходимо прозвонить провода мультиметром и проверить напряжение питания датчиков (обычно 5 В).

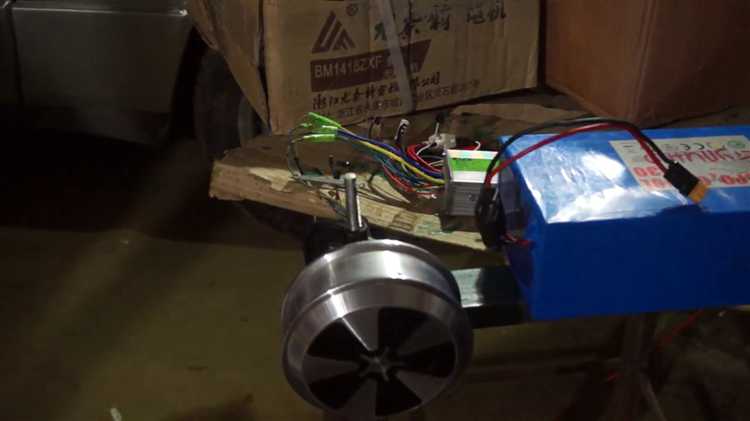

Контроллер должен поддерживать работу с BLDC двигателями и иметь входы под сигналы от датчиков Холла. При подключении фаз важно соблюсти порядок, но даже при неизвестной распиновке можно подобрать рабочую комбинацию опытным путём, чередуя провода до достижения плавного вращения без рывков и перегрева.
Напряжение питания колеса должно соответствовать характеристикам контроллера. Например, моторы гироскутеров чаще всего рассчитаны на 36 В, и при использовании контроллера с другим напряжением требуется согласование по питанию, чтобы избежать выхода из строя обмоток или силовых ключей.
Выбор совместимого контроллера для колеса гироскутера
Совместимость контроллера с колесом гироскутера определяется типом двигателя, количеством фаз, напряжением питания и типом датчиков. Большинство колес гироскутеров оснащены бесщёточными трехфазными моторами с датчиками Холла. При подборе контроллера необходимо учитывать все эти параметры.
Перед покупкой контроллера проверьте, сколько проводов выходит из колеса. Стандартная конфигурация включает три силовых провода (фазы) и пять или шесть сигнальных от датчиков Холла. Контроллер должен поддерживать работу с такими датчиками. Если их нет, потребуется версия с возможностью работы в sensorless-режиме, что уменьшает точность запуска и управления на низких оборотах.
Напряжение питания контроллера должно соответствовать аккумулятору гироскутера. Чаще всего это 36 В или 42 В (10s литий-ионная батарея). Превышение номинала приведет к повреждению компонентов, недостаток – к потере мощности. Ток контроллера подбирается с учетом характеристик двигателя. Например, если мотор рассчитан на 350 Вт, то ток контроллера должен быть в пределах 10–15 А.
Проверьте разъемы: несовпадение коннекторов усложнит подключение. Если распиновка неизвестна, потребуется мультиметр и схема подключения. Уточните также, поддерживает ли контроллер функции рекуперации и ограничение скорости, если они нужны в проекте.
Хорошо зарекомендовали себя контроллеры на базе чипов серии STM32 и китайские модели типа XY-L145, если требуется недорогой вариант с базовыми функциями. Для более сложных задач стоит рассмотреть контроллеры VESC, обеспечивающие тонкую настройку и телеметрию через USB или Bluetooth.
Определение распиновки разъёма мотор-колеса
Перед подключением мотор-колеса от гироскутера к контроллеру необходимо точно определить назначение каждого контакта на разъёме. Обычно разъём включает от 6 до 9 проводов, среди которых сигнальные и силовые линии. Типичный мотор-колесо представляет собой бесщеточный двигатель с датчиками Холла.
Основные провода: три толстых провода – фазы мотора. Их маркировка может отсутствовать, поэтому порядок подключения подбирается экспериментально. Назначения фазных проводов: A, B, C. Цвета могут различаться, но часто встречаются синий, зелёный и жёлтый.
Питание датчиков Холла: тонкий красный провод – плюс 5 В, чёрный – земля. Эти два провода подаются от контроллера и питают датчики внутри мотор-колеса.
Сигнальные провода от датчиков Холла: обычно три тонких провода, каждый из которых передаёт импульсы при вращении ротора. Цвета часто бывают синий, зелёный и жёлтый, но могут отличаться. Чтобы определить, какой провод соответствует какому датчику (A, B, C), используется мультиметр в режиме проверки логики или осциллограф при подаче питания и вращении колеса.
Для безопасного определения распиновки подключите питание к красному и чёрному проводам (5 В), затем вращайте колесо вручную и проверяйте уровни напряжения на сигнальных проводах. В состоянии покоя должно быть около 0,0–0,8 В или 4,5–5 В. При вращении уровень должен изменяться между низким и высоким. Это подтверждает, что датчик работает и правильно подключён к питанию.
Если распиновка неизвестна и нет документации, рекомендуется зарисовать схему разъёма, прозвонить каждый контакт до компонентов платы внутри мотор-колеса и сравнить с типовыми распиновками аналогичных моторов. После этого можно приступать к подбору фазных проводов, подключая их к контроллеру и проверяя направление и плавность вращения колеса.
Подключение силовых проводов двигателя к контроллеру
Колёса от гироскутеров обычно оснащены бесщёточными мотор-колёсами с тремя силовыми фазами. Эти провода – толстые, чаще всего жёлтого, зелёного и синего цвета. Они передают основную мощность от контроллера к обмоткам двигателя. Для подключения необходимо точно совместить эти три провода с выходами контроллера, также обозначенными как фазы A, B и C, либо цветами, соответствующими стандарту производителя контроллера.
Перед подключением следует проверить, чтобы сечение проводов соответствовало рабочему току – не менее 1,5 мм² для моторов до 350 Вт и от 2,5 мм² для более мощных. Контакты необходимо зачищать не более чем на 5–7 мм и обжимать наконечниками или лудить. Скрутки с последующей изоляцией допустимы только на этапе тестирования, но для постоянного соединения лучше использовать разъёмы типа MR60, XT60 или клеммы с винтовым зажимом.
Подключение осуществляется в следующем порядке: отключить питание контроллера, соединить фазы по цвету, зафиксировать соединения. После этого кратковременно подать питание и проверить работу колеса. Если оно вращается рывками или в неправильную сторону, требуется изменить порядок подключения фаз – например, поменять местами два любых фазных провода. Итоговая комбинация подбирается экспериментально до получения плавного и равномерного вращения.
Соединение датчиков Холла с платой управления
Датчики Холла в мотор-колесе гироскутера обеспечивают определение положения ротора. Обычно используется три датчика, размещённых под углом 120°. Они подключаются к плате управления через отдельный разъём с пятью или шестью контактами: три сигнальных, один общий (GND) и один или два питающих (VCC).
Перед подключением необходимо определить распиновку разъёма на колесе. Как правило, провода имеют следующие цвета: красный – питание (5 В), чёрный – земля, синий, зелёный и жёлтый – сигналы датчиков A, B и C. Однако цветовая маркировка может отличаться, поэтому рекомендуется прозвонить цепь или найти схему конкретного мотора.
Подключение производится в следующей последовательности: земля мотора к GND контроллера, питание к VCC, сигнальные провода к соответствующим входам HALL. После подключения включите питание и проверьте, считывает ли контроллер сигналы при вращении колеса вручную. Смена уровней с 0 В до 5 В на каждом сигнальном проводе подтверждает правильное соединение.
Неправильная распиновка может привести к неработоспособности системы или повреждению датчиков. При отсутствии документации безопаснее использовать регулируемый источник питания и осциллограф для проверки выходных сигналов перед подключением к контроллеру.
Проверка правильности фазировки мотора и датчиков
При подключении мотора от гироскутера к стороннему контроллеру необходимо обеспечить корректное соответствие фаз мотора и проводов от датчиков Холла. Ошибки приводят к рывкам, перегреву и нестабильной работе.
- Фазовые провода мотора: чаще всего три толстых провода – жёлтый, зелёный, синий.
- Провода от датчиков Холла: обычно пять – питание (+5В), земля (GND) и три сигнальных (A, B, C). Цветовая маркировка может отличаться.
Алгоритм проверки:
- Подключить мотор к контроллеру согласно предполагаемому соответствию фаз: жёлтый–жёлтый, зелёный–зелёный, синий–синий. Это начальный вариант, не обязательно правильный.
- Подключить разъём датчиков Холла, соблюдая полярность питания. Сигнальные провода можно подключить в любом порядке – их корректность будет проверяться.
- Подключить аккумулятор, зафиксировать мотор и кратковременно включить питание. При нажатии на газ мотор должен плавно вращаться без рывков и шума. Если он дёргается или вращается в обратную сторону, фазы или датчики подключены неправильно.
- Если мотор вращается, но с рывками или плохо стартует, поменять местами две любые фазы и повторить проверку. После этого – переставить сигнальные провода датчиков в другом порядке (всего 6 комбинаций фаз и 6 комбинаций датчиков).
- Правильная комбинация – та, при которой мотор запускается плавно, не греется и работает стабильно при разных оборотах. При необходимости зафиксировать найденную комбинацию фаз и сигнальных проводов.
Использование мультиметра позволяет заранее определить сигнальные провода датчиков. При медленном вращении колеса вручную на сигнальных проводах должен появляться импульс от 0 до 5 В. Это упрощает подбор правильной распиновки и сокращает число итераций при подборе.
Настройка параметров контроллера через программное обеспечение
Для управления колесом гироскутера используется специализированное ПО, совместимое с моделью контроллера. Первым шагом подключите контроллер к компьютеру через USB-интерфейс или UART-конвертер, обеспечивающий стабильное соединение.
После запуска программы загрузите текущие параметры контроллера для анализа. Обратите внимание на настройки максимального тока мотора – значение обычно варьируется от 10 до 20 А в зависимости от мощности колеса. Завышение тока ведет к перегреву и сокращению ресурса, недооценка снижает динамику.
Рекомендуется откалибровать датчики Холла и гироскопы через встроенный мастер калибровки. Это исключит ошибки определения положения ротора и обеспечит плавность вращения. Для корректной работы используйте функцию автоматической балансировки, если доступна в ПО.
Настройте пороги срабатывания защиты: напряжение аккумулятора минимальное – около 30 В, максимальное – 42 В для 36 В систем. Температурные лимиты задаются в пределах 70–80 °C, чтобы избежать перегрева элементов.
Регулировка PID-контроллера проводится на основе обратной связи с мотора. Начальные коэффициенты можно оставить заводскими, затем изменить пропорциональный, интегральный и дифференциальный параметры для уменьшения вибраций и повышения точности управления.
Для расширенных возможностей включите режим рекуперации с ограничением силы торможения, чтобы сохранить заряд аккумулятора без резких рывков. Обязательно сохраните все изменения и выполните тест на холостом ходу для оценки отклика колеса.
Подключение источника питания и защита цепи
Для питания контроллера колеса гироскутера необходим стабильный источник с напряжением 36 В (обычно 10S Li-ion аккумулятор). Ток нагрузки зависит от модели колеса и может достигать 15–20 А при максимальной мощности.
- Подключение аккумулятора должно осуществляться через разъемы с контактами не менее 4 мм, чтобы минимизировать падение напряжения и нагрев.
- Используйте провода с сечением не менее 2,5 мм² для обеспечения безопасности и устойчивой работы под нагрузкой.
- Контроллер необходимо заземлить, если в конструкции предусмотрен соответствующий контакт, чтобы снизить помехи и защитить электронику от коротких замыканий.
Для защиты цепи обязательны следующие элементы:
- Предохранитель быстрого срабатывания на входе питания, рассчитанный на ток с запасом 20–25% выше максимального потребления контроллера.
- Защитная плата BMS для аккумулятора с функциями контроля напряжения, тока и температуры ячеек.
- Использование стабилизированного источника питания при внешнем подключении для предотвращения скачков напряжения.
- Размещение компонентов с обеспечением хорошей вентиляции для предотвращения перегрева.
Для корректного подключения соблюдайте полярность: «+» аккумулятора должен идти на соответствующий вход контроллера, «-» – на общий минус. Неправильное подключение может привести к повреждению платы или аккумулятора.
Рекомендуется проверить соединения мультиметром перед включением и использовать термозащитные трубки на всех контактных соединениях для предотвращения случайных замыканий.
Первый запуск и тестирование работы мотор-колеса
Перед первым запуском убедитесь в правильном подключении всех проводов к контроллеру: фазы мотора должны соответствовать маркировке, сенсоры Холла подключены к соответствующим входам. Проверьте надежность контактов и отсутствие механических повреждений.
Подключите питание контроллера с напряжением, рекомендованным производителем мотор-колеса (обычно 36 В или 48 В). Для безопасного тестирования используйте источник с ограничением тока до 10 А.
Перед подачей питания выключите функцию автоматического управления и установите минимальные параметры ускорения и максимальной скорости в программном обеспечении контроллера. Это позволит предотвратить резкий рывок при старте.
После подачи питания контроллер должен считать сигналы с датчиков Холла и определить положение ротора. Если датчики работают корректно, мотор-колесо начнет плавно вращаться при подаче управляющего сигнала.
Для проверки направления вращения подайте небольшой ток через контроллер и убедитесь, что колесо вращается в ожидаемом направлении. В случае обратного вращения поменяйте местами две из трех фазных проводов мотора.
Проверьте плавность вращения на нескольких скоростных режимах. Отсутствие вибраций и посторонних шумов свидетельствует о корректной работе сенсоров и контроллера.
Используйте мультиметр для контроля тока и напряжения на выходе контроллера во время теста. Ток не должен превышать номинальные значения мотора, чтобы избежать перегрева и повреждений.
Если мотор-колесо не реагирует на управляющие сигналы, проверьте последовательность подключения датчиков Холла и целостность сигнальных проводов. Часто сбои связаны с неправильным подключением или дефектами разъемов.
После успешного запуска проведите тест под нагрузкой: закрепите колесо и плавно увеличивайте скорость, контролируя температуру мотора и контроллера. Температура корпуса не должна превышать 60 °C при длительной работе.
Фиксируйте показатели тока и скорости для дальнейшей настройки параметров контроллера и оптимизации работы мотор-колеса в реальных условиях.
Вопрос-ответ:
Как правильно подключить колесо гироскутера к контроллеру?
Для подключения колеса к контроллеру сначала нужно убедиться, что все разъёмы и провода соответствуют друг другу по количеству и типу. Обычно на моторе есть три провода для фазы и несколько для датчиков Холла. Их нужно аккуратно соединить с соответствующими выходами контроллера, соблюдая полярность и цвета проводов, если они маркированы. После подключения рекомендуется проверить надёжность контактов и зафиксировать провода, чтобы избежать обрывов при работе.
Какие ошибки часто допускают при подключении мотора к контроллеру гироскутера?
Одной из распространённых ошибок является неправильное соединение проводов фаз и датчиков Холла, что приводит к некорректной работе двигателя или его полному отсутствию вращения. Ещё одна ошибка — плохой контакт из-за слабо закреплённых разъёмов или повреждения изоляции. Иногда пользователи путают провода питания и сигнальные, что может повредить контроллер. Важно внимательно сверять схемы подключения и избегать силового подключения без защиты.
Можно ли использовать мотор от гироскутера с контроллером другой модели?
Это возможно, но перед подключением нужно проверить совместимость параметров. Важно сравнить напряжение питания, количество фазных проводов и тип датчиков Холла. Контроллер должен поддерживать характеристики мотора, иначе работа может быть нестабильной или устройство быстро выйдет из строя. Иногда требуется адаптер или перепрошивка контроллера для корректной работы с другим мотором.
Как проверить, что колесо правильно подключено и работает корректно?
После подключения включите питание и осторожно попробуйте запустить мотор на минимальной скорости. Если колесо вращается плавно, без рывков и шума, подключение выполнено верно. Также можно измерить напряжение на фазах и проверить сигналы датчиков Холла мультиметром или осциллографом. Важно следить за температурой мотора при работе и отсутствием посторонних запахов или нагревания контроллера.
Какие инструменты и материалы нужны для подключения колеса гироскутера к контроллеру?
Для работы потребуются мультиметр для проверки цепей, набор отвёрток и пассатижей, паяльник с припоем и термоусадочные трубки для изоляции соединений. Иногда полезны специальные разъёмы и клеммы для надёжного крепления проводов. Также стоит иметь схему подключения или инструкцию от производителя, чтобы избежать ошибок при соединении проводов.
Как правильно подключить мотор-колесо гироскутера к контроллеру?
Для подключения мотор-колеса к контроллеру необходимо сначала определить тип разъёмов и распиновку. Обычно на мотор-колесе есть три основных провода для питания мотора — это три фазы, а также несколько дополнительных для энкодера и датчиков Холла. Контроллер имеет соответствующие разъёмы, которые нужно соединить по цветам и назначению. Важно подключить провода фаз мотора к соответствующим контактам контроллера, а сигналы датчиков Холла — к входам контроллера для правильного определения положения ротора. После соединения следует проверить надёжность контактов и заизолировать места соединений, чтобы избежать короткого замыкания. Перед подачей питания рекомендуется убедиться, что все подключения выполнены корректно, чтобы не повредить компоненты.
