Давление фреона в холодильном контуре напрямую влияет на качество охлаждения. При недостаточном давлении компрессор работает с перегрузкой, а при избыточном – возрастает риск поломки системы. Для бытовых холодильников с фреоном R134a нормальное рабочее давление на всасывающей линии составляет от 0,5 до 2 бар, на нагнетательной – от 7 до 10 бар при температуре окружающей среды около 25 °C.

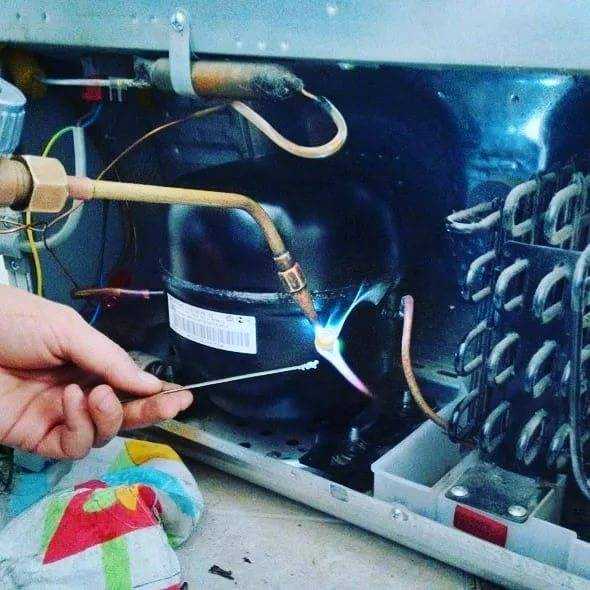

Проверку давления проводят с помощью манометрической станции, подключаемой к сервисному порту. Перед этим необходимо обесточить холодильник, а затем на несколько минут включить его, чтобы компрессор начал работать. Измерения проводят в режиме активной работы компрессора, иначе показания будут некорректны. Если порт отсутствует, требуется установка клапана Шредера, что возможно только при наличии навыков пайки и вакуумирования системы.
Повышенное давление может указывать на избыточную заправку или засор в системе, особенно в капиллярной трубке. Сниженное давление – на утечку фреона. В обоих случаях необходима диагностика с термометром и пирометром: замер температуры трубок на входе и выходе из компрессора, а также испарителя помогает точнее определить зону неисправности.
Самостоятельная проверка давления возможна только при наличии оборудования и опыта работы с фреоном. Без вакуумного насоса, электронных весов и утечкомера вмешательство в систему чревато полной потерей герметичности и выходом из строя компрессора.

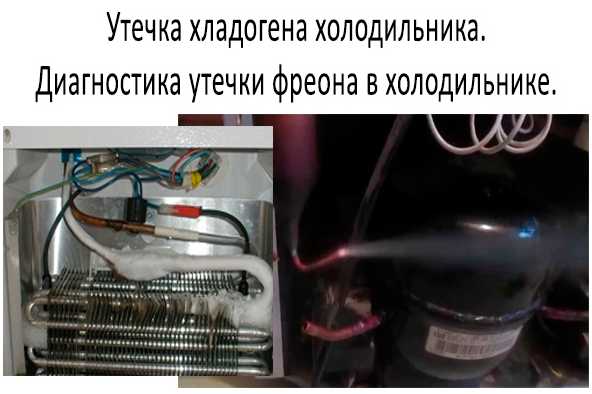

Как определить необходимость проверки давления фреона
Нарушение температурного режима – один из основных признаков. Если морозильная камера не достигает температуры ниже -18 °C, а в холодильной камере температура выше 7 °C, возможно пониженное давление фреона.
Постоянная работа компрессора без выключений указывает на попытку системы компенсировать недостаток хладагента. Это увеличивает износ и энергопотребление.
Появление наледи только на участке испарителя, чаще возле трубки подачи, свидетельствует о локальном переохлаждении – типичный симптом недостатка фреона.
Отсутствие характерного шипения при работе капиллярной трубки может говорить о недостаточном давлении или полном выходе хладагента.
Компрессор горячий на ощупь, но не охлаждает – возможен низкий уровень давления в системе. При этом часто наблюдается слабая или вовсе отсутствующая вибрация трубок подачи.
Следы масла в районе соединений и трубопроводов указывают на утечку, поскольку фреон уходит вместе с частью масла.
Неравномерное охлаждение внутри камер, когда одни участки холоднее других – результат недостаточной циркуляции фреона.
При наличии одного или нескольких признаков необходима проверка давления манометром, подключаемым к сервисному порту системы. Давление должно соответствовать нормам, установленным для конкретного типа хладагента (например, R600a: 0,1–0,3 МПа на стороне всасывания).
Выбор и подключение манометра к холодильной системе
Тип соединения должен соответствовать сервисному порту системы. Обычно используется быстроразъёмный адаптер под стандартную заправочную линию с резьбой 1/4 дюйма SAE. При работе с R600a может потребоваться специальный переходник, поскольку такие системы часто не имеют штатного сервисного порта.
Перед подключением проверьте герметичность всех соединений и целостность шланга. Вентиль на манометре должен быть закрыт. Присоедините шланг к сервисному порту, после чего аккуратно откройте вентиль. Стрелка манометра должна стабилизироваться – это и есть текущее давление в системе.
Не допускается подключение манометра при работающем компрессоре без стабилизации температурного режима. Измерения выполняются либо при выключенном компрессоре через 10–15 минут после остановки, либо при стабильной работе системы в течение не менее 15 минут при закрытой дверце холодильника.
После измерений вентиль закрывают, отсоединяют шланг, а сервисный порт герметизируют. Нарушение порядка подключения может привести к утечке хладагента и загрязнению системы воздухом.
Нормальные показатели давления для разных типов фреона
Для фреона R134a при температуре окружающей среды около +25 °C нормальное рабочее давление в контуре низкого давления составляет 1,5–2,5 бар, в контуре высокого давления – 7,5–9 бар. При повышении температуры окружающей среды давление может увеличиваться до 10 бар на выходе компрессора.
Фреон R600a (изобутан) используется в большинстве современных бытовых холодильников. При температуре +25 °C нормальное давление в низком контуре находится в пределах 0,2–0,4 бар, в высоком – 2–4 бар. Этот хладагент работает при пониженном давлении, поэтому отклонения легко определить при диагностике.
Для систем с фреоном R290 (пропан) при температуре +25 °C типичное давление в низком контуре – 0,5–1,0 бар, в высоком – 7–8 бар. Давление может варьироваться в зависимости от конструкции системы, но превышение 9 бар на стороне нагнетания обычно сигнализирует о перегреве или загрязнении конденсатора.
Фреон R22, хотя и применяется реже, в некоторых моделях всё ещё используется. При +25 °C давление на стороне всасывания должно быть в пределах 4–5 бар, на стороне нагнетания – 9–10 бар. Учитывая высокую чувствительность R22 к загрязнению системы, даже небольшие отклонения от этих значений требуют проверки фильтра и состояния капиллярной трубки.
Порядок измерения давления на работающем и отключённом холодильнике
Перед началом работы: подключите манометрический коллектор к сервисному порту. Используйте только совместимые соединения, исключите утечку. Перед подсоединением сбросьте давление в шлангах. Работать следует в перчатках и очках.
Измерение на отключённом холодильнике: давление в контуре выравнивается и отражает статическое состояние системы. Для R134a норма составляет от 0,05 до 0,2 МПа при температуре окружающей среды около 20°C. Показания ниже указывают на утечку, выше – на возможное попадание воздуха или перезаправку.
Измерение на включённом холодильнике: подключите прибор, затем включите агрегат. Оцените давление на всасывающей линии. Для R134a нормальный диапазон: 0,05–0,15 МПа. Ниже – признак утечки или засора капиллярной трубки. Выше – возможна избыточная заправка или неполное испарение фреона.
Дополнительно: компрессор должен работать стабильно, без циклических перезапусков. Если давление не изменяется при включении, проверьте исправность терморегулятора и пускозащитного реле. Измерения на горячем компрессоре и при высокой влажности могут давать погрешности.

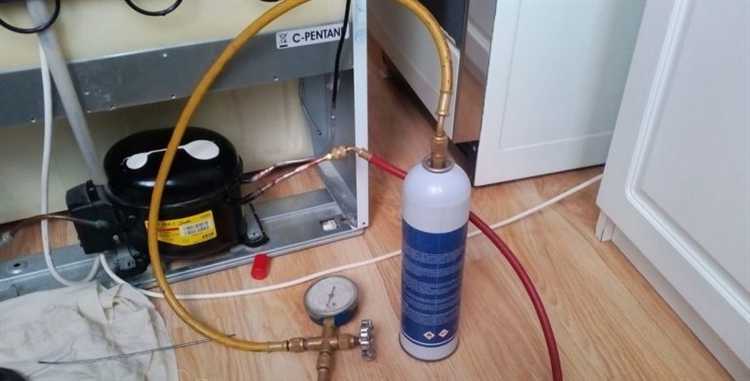

Расшифровка показаний манометра и возможные отклонения
Манометр позволяет определить давление хладагента в системе. Для бытовых холодильников, работающих на фреоне R600a, нормальное давление в состоянии покоя (при выключенном компрессоре) составляет 0,3–0,5 бар. При включённом компрессоре давление на стороне всасывания должно быть около -0,2…0 бар.
Для систем с R134a показатели иные. В состоянии покоя – 2,0–2,5 бар. В рабочем режиме давление на низкой стороне – 0,5–1,5 бар, на высокой – 7–10 бар.
Отклонения свидетельствуют о неисправностях:
- Давление выше нормы в покое – избыточная заправка или попадание воздуха в контур.
- Отрицательное давление на всасывании ниже -0,5 бар – нехватка фреона или засор капиллярной трубки.
- Отсутствие давления – утечка хладагента.
- Слишком высокое давление на нагнетании – загрязнённый конденсатор, перебор с фреоном, неполное испарение.
Для точной диагностики важно учитывать температуру окружающей среды и состояние компрессора. Измерения проводят после 10–15 минут непрерывной работы. Манометры подключаются к сервисному штуцеру на трубопроводе низкого давления.
Что делать при низком или высоком давлении фреона
Низкое или высокое давление фреона в холодильнике свидетельствует о проблемах в системе и требует оперативного вмешательства. Игнорирование этого может привести к повреждению компрессора и снижению эффективности охлаждения.
При низком давлении фреона:
- Проверьте герметичность системы на наличие утечек с помощью мыльного раствора или специального детектора утечек.
- Если утечка обнаружена, выполните ремонт или замену повреждённого участка трубопровода или фитингов.
- После устранения утечки выполните повторную заправку фреона, ориентируясь на данные заводской спецификации (обычно давление в системе должно соответствовать нормам при рабочей температуре).
- Проверьте работу компрессора и вентилятора – недостаточное давление может быть вызвано неисправностью этих компонентов.
- Если давление не стабилизируется после заправки и ремонта, обратитесь к квалифицированному сервисному специалисту для диагностики системы.
При высоком давлении фреона:
- Проверьте состояние конденсатора – загрязнения и засорения снижают теплоотдачу и вызывают повышение давления.

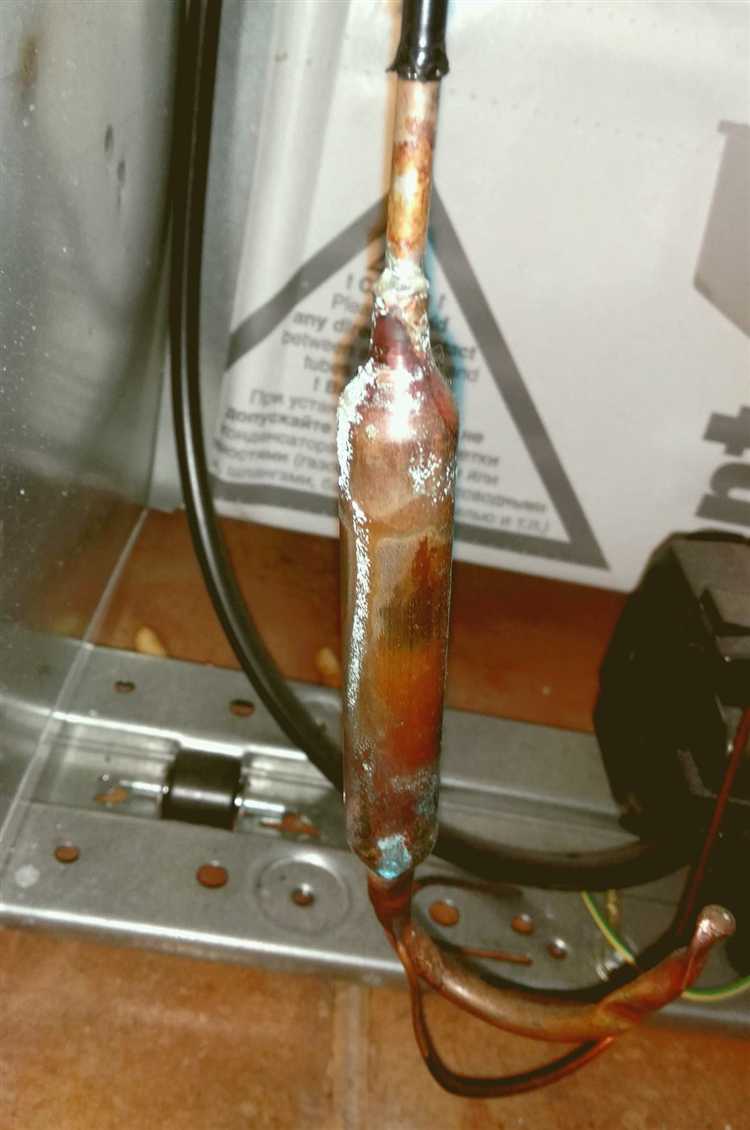

- Очистите или замените фильтр-осушитель, который может быть забитым и создавать избыточное сопротивление потоку фреона.
- Проверьте работу вентилятора конденсатора – отсутствие охлаждения приводит к повышению давления в системе.
- Убедитесь в отсутствии блокировок в капиллярной трубке или расширительном клапане, которые могут ограничивать циркуляцию хладагента.
- Если давление превышает нормативные значения после проверки и устранения перечисленных факторов, ограничьте эксплуатацию холодильника и обратитесь к специалисту для детальной диагностики.
Вопрос-ответ:
Как понять, что в холодильнике нужно проверить давление фреона?
Если холодильник перестал охлаждать так, как раньше, или стал работать слишком долго и часто, возможно, уровень фреона снизился. Также можно заметить образование инея на трубках испарителя или появление посторонних звуков в компрессоре. В таких случаях стоит проверить давление хладагента, чтобы убедиться, что система работает правильно и нет утечек.
Какими приборами проводится измерение давления фреона в холодильнике?
Для проверки давления фреона обычно используют манометрический коллектор, который подключается к сервисным клапанам холодильной системы. Он позволяет измерить давление в системе на стороне высокого и низкого давления. Иногда дополнительно применяют электронные манометры или датчики давления, которые показывают точные значения и упрощают диагностику.
Можно ли самостоятельно проверить давление фреона в бытовом холодильнике без специальных инструментов?
Без специализированных приборов измерить давление фреона практически невозможно, так как это требует подключения к сервисным клапанам холодильника и точных показаний. Некорректное вмешательство может повредить систему или привести к утечке хладагента. Лучше доверить эту работу мастеру с нужным оборудованием и опытом.
Какие последствия могут быть, если давление фреона в холодильнике ниже нормы?
Низкое давление фреона говорит о нехватке хладагента или наличии утечек. Это снижает эффективность охлаждения, компрессор начинает работать с повышенной нагрузкой, что может привести к его перегреву и поломке. Кроме того, при недостаточном давлении в системе ухудшается циркуляция хладагента, из-за чего температура в камерах холодильника становится нестабильной, а продукты портятся быстрее.
