Как рассчитать количество секций радиатора отопления на комнату

Точная оценка количества секций радиатора – ключ к поддержанию комфортной температуры без перерасхода энергии. Один из основных параметров – теплопотери помещения, которые зависят от площади, высоты потолков, материала стен, наличия окон и их типа. Например, для стандартной комнаты площадью 18 м² с потолками 2,7 м и одной панорамной оконной конструкцией требуется значительно больше тепла, чем для аналогичной комнаты без окон.

Условно, для панельного дома с хорошей теплоизоляцией принято использовать коэффициент 100 Вт/м². При этом в кирпичном здании коэффициент может достигать 120–130 Вт/м², а в угловой комнате – до 150 Вт/м². То есть, для комнаты площадью 20 м² в панельном доме нужно около 2000 Вт тепловой мощности.

Средняя теплоотдача одной секции алюминиевого радиатора – около 180 Вт. Делением требуемой мощности на теплоотдачу одной секции получаем: 2000 ÷ 180 ≈ 11,1. Округляя в большую сторону, получаем 12 секций. При выборе радиатора важно учитывать не только тип и количество секций, но и реальное давление в системе отопления, так как от этого зависит долговечность и эффективность оборудования.

Если высота потолков превышает стандартные 2,7 м, на каждые дополнительные 10 см следует добавлять около 5–7% к расчетной тепловой мощности. Также необходимо учитывать местоположение радиатора: при установке под подоконником его эффективность может снизиться на 5–10%, что требует корректировки количества секций в большую сторону.

Как определить теплопотери помещения по площади и высоте

Для расчета теплопотерь помещения применяется удельный показатель теплопотерь на кубический метр объёма. Он зависит от климатической зоны, качества теплоизоляции и типа остекления. Среднее значение для умеренного климата при стандартной теплоизоляции – 40 Вт/м³.

Объём помещения определяется как произведение площади пола на высоту потолка. Например, комната 18 м² с потолками 2,7 м имеет объём 48,6 м³.

Теплопотери: 48,6 м³ × 40 Вт = 1944 Вт. Это количество тепла, необходимое для поддержания комфортной температуры при наружной температуре −20 °C.

Если помещение угловое, с большим остеклением или находится над неотапливаемым подвалом, к полученному значению добавляется 20–30%. Для вышеуказанного примера: 1944 × 1,2 = 2332,8 Вт.

Точный коэффициент теплопотерь выбирается исходя из конкретных условий. Для старых домов с минимальной изоляцией – до 60 Вт/м³, для новых с утеплением по нормативам – 30–35 Вт/м³.

Учет типа и качества теплоизоляции стен, пола и окон

Теплопотери через ограждающие конструкции напрямую влияют на расчет необходимого количества секций радиатора. Стены без утепления, выполненные из силикатного кирпича толщиной 250 мм, теряют до 130 Вт/м². При наличии наружного утепления (минеральная вата 100 мм, λ=0.037 Вт/м·К) потери снижаются до 45–60 Вт/м².

Пол над неотапливаемым подвалом без теплоизоляции способен терять 80–100 Вт/м². Укладка слоя пенополистирола толщиной 50–100 мм уменьшает потери до 20–35 Вт/м². В частных домах на грунте рекомендуется дополнительно использовать отражающую теплоизоляцию.

Окна – критически важный элемент. Одинарные стеклопакеты (однокамерные, без энергосбережения) теряют до 70–90 Вт/м². Двухкамерные стеклопакеты с низкоэмиссионным стеклом (i-стекло) снижают потери до 30–40 Вт/м². Замена деревянных рам с щелями на ПВХ-профиль с уплотнителями исключает инфильтрацию холодного воздуха.

Рекомендация: при расчёте мощности радиаторов для помещений с плохой теплоизоляцией увеличивайте базовое значение теплопотерь на 20–30%. Для комнат с качественным утеплением, напротив, допустимо уменьшение на 10–15% от стандартного расчета (100 Вт/м²).

Точный учёт характеристик ограждающих конструкций позволяет избежать как недостаточного, так и избыточного отопления.

Влияние климатической зоны на расчет отопления

Климатическая зона напрямую определяет теплопотери помещения, что существенно влияет на необходимое количество секций радиатора. При расчётах учитывается средняя температура самого холодного месяца, продолжительность отопительного сезона и уровень влажности.

Для умеренной зоны с минимальной температурой до –15 °C базовая тепловая мощность принимается около 100 Вт на квадратный метр. В холодных регионах (–25 °C и ниже), например, в Новосибирске или Якутске, необходимо учитывать от 130 до 160 Вт/м². Для южных районов с температурой выше –5 °C достаточно 80–90 Вт/м².

Недостаточно использовать универсальные нормативы – расчёты требуют точной корректировки по региону. В Сочи установка радиатора исходя из норм средней полосы приведёт к перегреву и перерасходу энергии. В то же время, применение «московских» стандартов в Красноярске приведёт к недостаточному прогреву помещения.

Рекомендуется при расчёте использовать региональный коэффициент климатической поправки. Например, для Москвы он равен 1,0; для Екатеринбурга – 1,2; для Владивостока – 1,15; для Астрахани – 0,8. Умножение базовой мощности на этот коэффициент позволяет адаптировать расчёт под местные условия.

Невнимание к климатическим параметрам приводит к ошибкам в проектировании отопления. Перегрев снижает срок службы оборудования и увеличивает затраты. Недогрев – причина конденсата, грибка и постоянного холода в помещениях. Оптимальный расчёт возможен только при учёте реальных климатических данных конкретного региона.

Роль типа радиатора и теплоотдачи одной секции

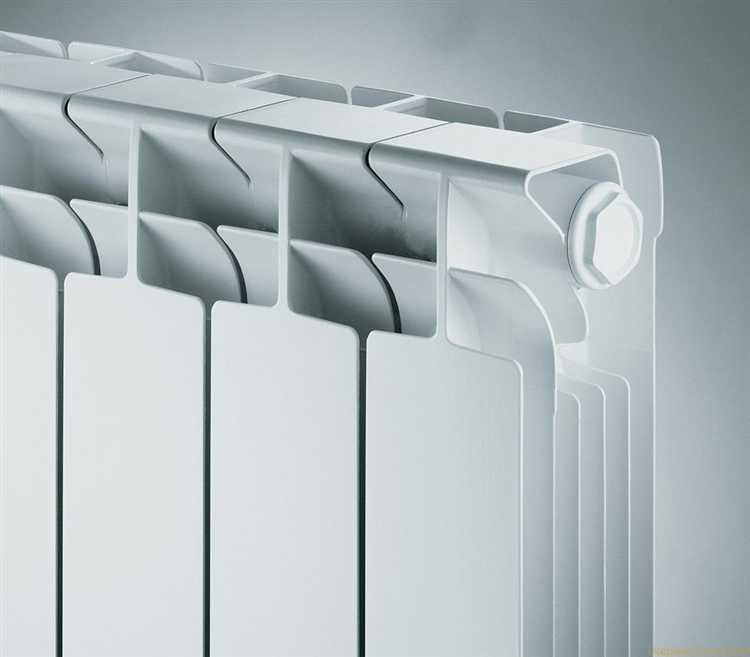

• Алюминиевые радиаторы: высокая теплоотдача – от 180 до 200 Вт на секцию при ΔT=70°C. Подходят для помещений с умеренными потерями тепла.
• Биметаллические радиаторы: 160–180 Вт на секцию. Обладают устойчивостью к давлению и коррозии, используются в системах центрального отопления.

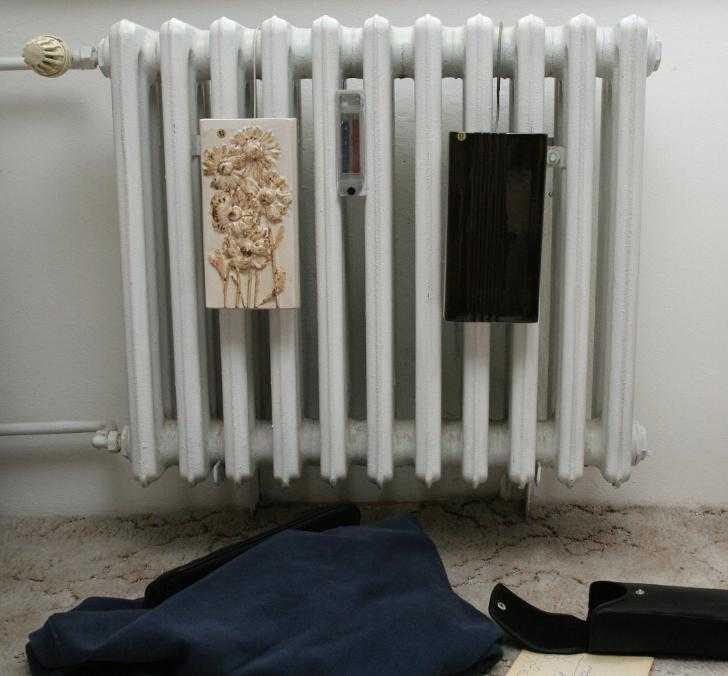

• Чугунные радиаторы: 100–140 Вт на секцию. Инерционные, но сохраняют тепло дольше. Эффективны в зданиях с нестабильной подачей тепла.
• Сталевые панельные радиаторы: выпускаются не секциями, а модулями. Средняя теплоотдача – 120–170 Вт на 10 см длины. Подходят для индивидуального отопления.

Для корректного расчёта необходимо учитывать температурный напор. Указанные значения справедливы при стандартной дельте температур (70°C). При иных условиях теплоотдача снижается. Для пересчёта используется коэффициент корректировки:

1. Определить фактический температурный напор: ΔT = (t_подачи + t_{обратки}) / 2 — t_{в помещении}.
2. Сравнить с номинальным (70°C) и пересчитать мощность секции по формуле: Q_факт = Q_ном × (ΔT_факт / 70)ⁿ, где n ≈ 1.3–1.5 для разных типов радиаторов.

Выбор типа радиатора определяет не только эстетические и эксплуатационные параметры, но и точность расчёта. Нельзя подставлять усреднённые значения мощности – для каждой модели они указываются производителем и зависят от условий тестирования. Используйте паспортные данные конкретной модели при проектировании отопления.

Как учесть потери тепла через окна и балконные двери

Площадь остекления напрямую влияет на расчёт количества секций радиатора. Потери тепла через окна и балконные двери могут достигать 35–40% от общего объёма утечки. Чтобы учесть эти потери, необходимо определить коэффициент теплопередачи окна и умножить его на площадь стеклянной поверхности.

Формула: Q = U × A × ΔT, где Q – теплопотери в ваттах, U – коэффициент теплопередачи (Вт/м²·°C), A – площадь остекления (м²), ΔT – разница температур внутри и снаружи помещения.

Одинарный стеклопакет: U ≈ 5,0 Вт/м²·°C. Двухкамерный энергосберегающий: U ≈ 1,1 Вт/м²·°C. Балконная дверь с остеклением приравнивается к окну по теплопотерям, особенно при негерметичном примыкании рамы к стене.

Для северных регионов или помещений с панорамным остеклением дополнительно закладывается повышающий коэффициент 1,1–1,3 в общий тепловой расчет. При наличии сквозняков и щелей в рамах следует учитывать увеличение теплопотерь до 10–15%.

Рекомендация: Используйте точные значения площади остекления и U-коэффициента производителя окон. При отсутствии данных – принимайте усреднённые значения по типу остекления, но с запасом на 10–20%.

Расчет поправочного коэффициента для угловых и торцевых комнат

Для угловых комнат, имеющих два внешних несущих ограждения, следует применять коэффициент увеличения тепловой мощности радиатора на 1,15–1,25, в зависимости от общей площади и теплоизоляции стен. Чем хуже изоляция, тем ближе коэффициент к 1,25.

Для торцевых помещений с одним наружным ограждением корректирующий коэффициент составляет 1,10–1,15. Значение зависит от материала стен и наличия утеплителя. При использовании современных теплоизоляционных материалов коэффициент снижается до 1,10.

При расчете рекомендуется учитывать фактические размеры ограждающих конструкций: увеличенный коэффициент применяется, если суммарная площадь наружных стен превышает 30% от общей площади пола. В противном случае коэффициент можно снизить на 0,02–0,03.

Если в угловой комнате имеются большие окна с низким коэффициентом теплоизоляции, добавьте к поправочному коэффициенту дополнительно 0,05. Для торцевых помещений с окнами до 2 м² увеличение не требуется.

Итоговый расчет мощности радиатора производится умножением базового теплового расчета на соответствующий поправочный коэффициент, что гарантирует необходимую теплоотдачу в условиях повышенных теплопотерь.

Примеры расчета количества секций для типовых квартир

Для квартиры площадью 45 м² с высотой потолков 2,7 м в средней климатической зоне расчет тепловой мощности производится исходя из нормы 100 Вт на 1 м². Общая потребность в тепле составит 4500 Вт. При использовании радиаторов с мощностью одной секции 150 Вт требуется 30 секций (4500 / 150 = 30). Однако для жилых комнат достаточно сократить количество до 20–24 секций с учетом утепления и отсутствия больших окон.

В квартире площадью 60 м² с высотой потолков 2,8 м расчетная мощность увеличивается до 6000 Вт. Если выбран радиатор с секцией мощностью 180 Вт, необходимо 33–34 секции. Практика показывает, что оптимально разделить радиаторы по комнатам: на гостиную – 15 секций, спальню – 10, кухню – 8, что суммарно обеспечит равномерное отопление.

Для студии площадью 35 м² при стандартной высоте потолков 2,6 м и коэффициенте теплопотерь 1,1 оптимальная мощность составляет 3850 Вт. Радиатор с секцией 140 Вт позволит установить 28 секций. Если площадь оконных проемов превышает 20% стены, количество секций увеличивается на 10-15%.

В двушке площадью 80 м² с потолками 2,7 м для нормального микроклимата требуется около 8000 Вт тепла. Секционные радиаторы мощностью 160 Вт на секцию предполагают установку 50 секций, распределённых по комнатам: 20 в гостиной, 15 в спальне и по 7–8 в коридоре и кухне.

Частые ошибки при расчете и подборе секций радиатора

Ошибки при подборе количества секций радиатора приводят к недостаточному или избыточному обогреву помещения и перерасходу средств. Ключевые ошибки и рекомендации по их устранению:

• Игнорирование теплопотерь помещения. Часто расчет ведется только исходя из объема комнаты, без учета окон, дверей, внешних стен и утепления. Рекомендуется проводить расчет с учетом реальных теплопотерь – для этого используются коэффициенты теплоизоляции и площадь остекления.
• Универсальный подход к мощности одной секции. Мощность секции радиатора зависит от материала, модели и производителя, а не всегда составляет стандартные 150 Вт. Для точного расчета уточняйте технические характеристики именно выбранной модели.
• Недооценка высоты потолков. При стандартной высоте 2,5 м расчет по площади приемлем, но если потолки выше 3 м, необходимо учитывать увеличенный объем воздуха и повышать количество секций пропорционально.
• Отсутствие учета режима эксплуатации. Для постоянного отопления и сезонного использования требуются разные запасы мощности. Если отопление включается нерегулярно, рекомендуется брать с запасом 10–15% от расчетного значения.
• Пренебрежение размещением радиатора. Радиатор должен устанавливаться под окном или на внешней стене для компенсации холодного воздуха. Если он размещен иначе, расчет секций должен учитывать увеличенные теплопотери.
• Неправильный расчет по площади вместо объема. Для помещений с нестандартной планировкой или высокой мебелью правильнее учитывать объем воздуха, который нужно обогреть, а не только площадь пола.
• Игнорирование особенностей отопительной системы. В системах с низкотемпературным теплоносителем (например, теплый пол) мощность одной секции эффективнее, чем в классических системах с горячей водой, что требует корректировки расчета.

Вопрос-ответ:

Как определить теплопотери комнаты для расчёта количества секций радиатора?

Для определения теплопотерь необходимо учитывать площадь помещения, высоту потолков, тип и количество окон, качество утепления стен и наличие внешних факторов, таких как ветровая нагрузка. Обычно теплопотери рассчитываются в ваттах на квадратный метр, исходя из климатической зоны и параметров здания. На основании этого значения и мощности одной секции радиатора можно вычислить нужное количество секций.

Какая формула используется для расчёта числа секций радиатора в комнате?

Обычно применяют простую формулу: количество секций = (теплопотери помещения в Вт) ÷ (мощность одной секции радиатора в Вт). Теплопотери определяют через площадь и теплоизоляцию, а мощность секции указывается производителем. Полученное число обычно округляют в большую сторону для гарантии комфорта.

Как влияет высота потолков на выбор количества секций радиатора?

Высокие потолки увеличивают объем воздуха в помещении, который нужно прогревать. При стандартной высоте около 2,5 метров теплопотери рассчитываются исходя из площади пола. Если потолки выше, например, 3 метра и более, теплопотери растут, и количество секций следует увеличить, чтобы обеспечить достаточный нагрев.

Можно ли использовать радиатор с меньшим количеством секций, чем рассчитано, если в комнате стоит дополнительный источник тепла?

Если в комнате есть дополнительный источник тепла, например, тёплый пол или камин, это снижает общую потребность в отоплении. В таком случае количество секций радиатора можно уменьшить, но важно провести точный расчёт теплового баланса, чтобы не получить недостаточный обогрев.

На что обратить внимание при выборе радиатора по мощности секций для нестандартных комнат?

Для комнат с нестандартной планировкой, большими окнами, выходом на балкон или другими особенностями, необходимо учитывать дополнительные теплопотери. Также важно учесть материал стен, их толщину и изоляцию. В таких случаях рекомендуется делать индивидуальный расчёт с учётом всех факторов, чтобы правильно подобрать количество секций и обеспечить комфортную температуру.

Как правильно рассчитать количество секций радиатора для комнаты с разными окнами и толщиной стен?

Для расчёта количества секций радиатора необходимо учитывать несколько параметров: площадь помещения, тип и количество окон, материал и толщину стен, а также желаемую температуру в комнате. Сначала рассчитывают теплопотери, исходя из площади и характеристик ограждающих конструкций. Окна с одинарным стеклопакетом теряют больше тепла, чем с двойным, поэтому на комнату с такими окнами потребуется больше секций. Толстые стены из кирпича или бетона удерживают тепло лучше, уменьшая потребность в отоплении. После оценки теплопотерь выбирается радиатор с общей мощностью, равной или немного превышающей вычисленное значение. Мощность одной секции радиатора обычно указывается в технических характеристиках и варьируется от 100 до 200 Вт. Делением общей необходимой мощности на мощность одной секции получают нужное количество секций.
