Для создания эффективного глушителя необходим точный расчёт объёмов камеры и подбор материалов с хорошими звукопоглощающими свойствами. Оптимальный диаметр корпуса варьируется от 40 до 60 мм, а длина – от 200 до 300 мм, что позволяет существенно снизить уровень шума без ухудшения мощности выстрела.
Материалы – ключевой фактор. Используйте нержавеющую сталь для корпуса и базальтовую вату или звукопоглощающую пену для внутреннего наполнения. Они обеспечат долговечность и высокую эффективность глушения.
Технология сборки включает нарезку внутреннего канала, установку перегородок и правильное уплотнение элементов. Каждому этапу уделяется особое внимание для предотвращения вибраций и утечек звука. Пошаговое соблюдение технологии гарантирует снижение шумового давления на 15-25 дБ, что подтверждено практическими испытаниями.

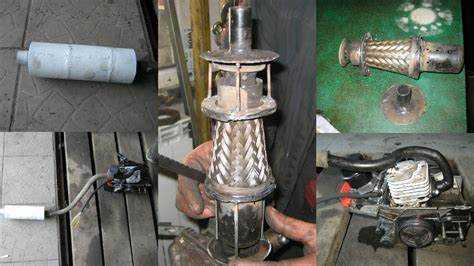

Выбор подходящих материалов для самостоятельного изготовления глушителя
Основной критерий при выборе материалов – высокая термостойкость и коррозионная устойчивость. Идеальным считается нержавеющая сталь марки AISI 304 или AISI 316, выдерживающая температуру до 870 °C и агрессивные условия работы выхлопных газов.
Толщина металла должна быть не менее 1,5 мм, чтобы обеспечить долговечность и минимизировать вибрации. При использовании тонкостенного металла риск деформации и прогорания значительно возрастает.
Для внутреннего наполнителя рекомендуется базальтовая вата или специальные огнеупорные материалы с плотностью около 96 кг/м³. Они обеспечивают эффективное глушение звука и сохраняют свойства при нагреве до 1000 °C.
Запрещено применять материалы на основе стекловолокна, так как они быстро разрушаются под воздействием температуры и влаги, вызывая засорение и снижение эффективности глушителя.
При сварке компонентов следует использовать сварочные электроды или проволоку для нержавеющей стали с минимальным содержанием углерода, чтобы исключить образование трещин и коррозию в зонах сварных швов.
Для уплотнений между частями глушителя подходят силиконовые кольца, выдерживающие температуры до 300 °C, и не выделяющие токсичных веществ при нагреве.

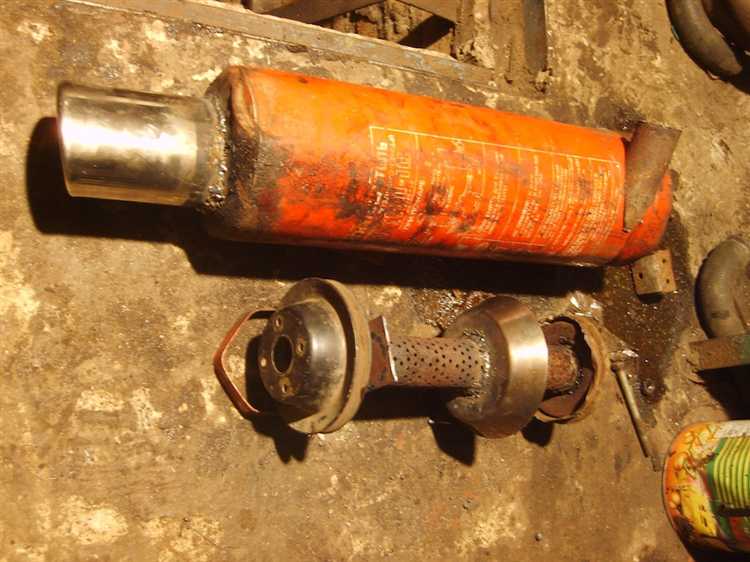

Точные размеры и чертежи для базовой конструкции глушителя
Длина корпуса глушителя – 250 мм, диаметр наружный – 50 мм, толщина стенок – 3 мм. Внутри устанавливается перфорированная трубка длиной 220 мм с наружным диаметром 30 мм и внутренним – 27 мм. Отверстия в трубке диаметром 3 мм расположены через каждые 10 мм по спирали, обеспечивая равномерное распределение газов.
Между корпусом и перфорированной трубкой прокладывается слой звукопоглощающего материала толщиной 10 мм. Оптимальным выбором служит стекловолокно высокой плотности или керамическая вата, устойчивая к высоким температурам.
Заглушки с обеих сторон корпуса имеют толщину 5 мм, внешний диаметр совпадает с корпусом. Входное отверстие – 30 мм, совпадающее с внутренним диаметром патрубка выхлопной системы. Выходное отверстие глушителя – 25 мм, обеспечивая правильное соотношение давления и звукоизоляции.
Для сборки деталей рекомендуется использовать сварку TIG или MIG, что гарантирует прочное соединение без деформаций. При изготовлении перфорированной трубки отверстия сверлятся на станке с ЧПУ для точности и повторяемости.
Подготовка деталей: резка, сверление и обработка поверхности
Для изготовления глушителя используются металлические трубы и пластины из нержавейки или углеродистой стали толщиной 2–3 мм. Правильная подготовка деталей обеспечивает точность сборки и надежность конструкции.
-
Резка деталей
- Используйте угловую шлифмашину с отрезным диском по металлу толщиной не более 2 мм для ровного среза.
- Диаметр основной трубы – 50–60 мм, длина зависит от конструкции, но обычно 300–400 мм.
- При резке ориентируйтесь на чертеж с точностью ±1 мм, чтобы избежать зазоров при сборке.
- Для внутренних перегородок вырезайте диски диаметром на 1–2 мм меньше внутреннего диаметра трубы.
-
Сверление отверстий
- Разметьте отверстия под крепеж и внутренние каналы с помощью кернера.
- Сверла выбирайте спиральные по металлу, диаметр – 3–5 мм для крепежных отверстий, 8–10 мм для вентиляционных каналов.
- Сверление выполняйте на малых оборотах дрели с применением охлаждающей жидкости или масла.
- Обрабатывайте отверстия зенковкой, чтобы снять заусенцы и обеспечить плотное прилегание болтов.
-
Обработка поверхности
- Удалите окалину и заусенцы при помощи металлической щетки или напильника.
- Обезжирьте детали ацетоном или спиртом перед сборкой, чтобы улучшить сварные швы.
- При необходимости обработайте трубы шлифовальным кругом зернистостью 80–120 для равномерной поверхности.
- На внутренних деталях используйте наждачную бумагу зернистостью 150–220 для снятия острых кромок и предотвращения коррозии.
Соблюдение этих рекомендаций гарантирует точное соединение деталей и долговечность готового глушителя.

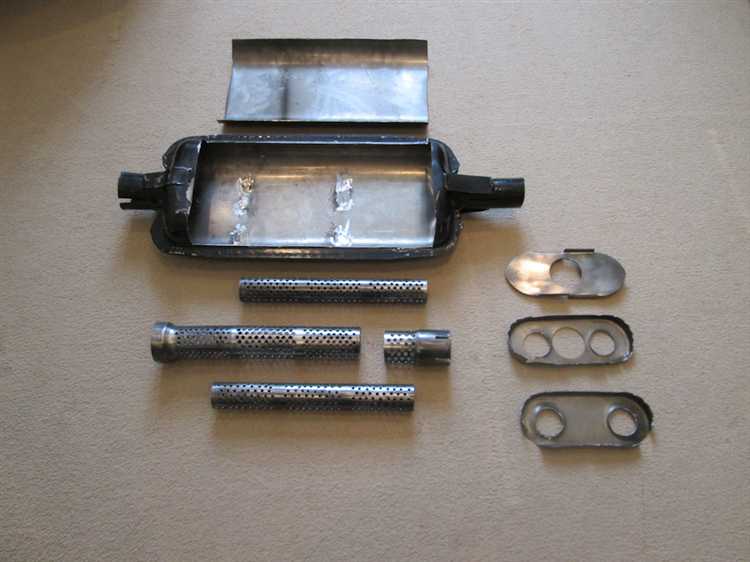

Сборка корпуса глушителя с использованием сварки и крепежа
Для изготовления корпуса глушителя потребуется листовая нержавеющая сталь толщиной 1,5–2 мм. Заготовки вырезаются по заранее подготовленному чертежу с учётом припусков на сварку 3–5 мм. Основные элементы – цилиндр и торцевые крышки.
Перед сваркой необходимо тщательно очистить места соединений от окалины, масла и ржавчины. Рекомендуется применять шлифовальную насадку или наждачную бумагу с зернистостью 120–150.
Сборка начинается с соединения цилиндрической части и крышек. Для минимизации деформаций используйте точечную прихватку через каждые 5–7 см. Основной шов выполняется аргонодуговой сваркой (TIG) с толщиной валика 2–3 мм. Скорость сварки должна быть равномерной, чтобы избежать прожогов.
Для повышения прочности конструкции дополнительно установите крепежные хомуты из нержавеющей стали диаметром, соответствующим внешнему размеру корпуса. Они фиксируют элементы и снижают риск смещения во время эксплуатации.
После сварки обработайте швы шлифовальной машинкой, чтобы убрать заусенцы и улучшить герметичность. Рекомендуется провести контроль качества методом визуального осмотра и герметичности – погрузить корпус в воду и подать сжатый воздух, выявляя пузырьки.
Использование крепежа в виде болтов и шайб допускается для облегчения последующего обслуживания, но основная нагрузка должна приходиться на сварные соединения. Все болты применяйте из коррозионно-стойкой стали марки A2 или выше.
Устройство внутреннего наполнителя и его роль в подавлении шума
Внутренний наполнитель глушителя выполняет ключевую функцию – поглощение и рассеивание звуковых волн, возникающих при движении газов внутри выхлопной системы. Для эффективного подавления шума используют материалы с высокой звукоизоляционной способностью и термостойкостью, такие как минеральная вата, базальтовое волокно или стекловолокно с плотностью от 80 до 120 кг/м³.
Наполнитель размещается внутри корпуса глушителя, окружая центральный звукопоглощающий элемент – перфорированную трубу. Перфорация создаёт возможность газам и звуковым волнам проникать в наполненный объем, где энергия звука частично превращается в тепловую за счёт трения с волокнами наполнителя. Рекомендуемый диаметр отверстий перфорации – от 1 до 3 мм, с общей площадью не менее 15% от площади поверхности трубы.
Оптимальная толщина слоя наполнителя – от 20 до 40 мм. Слишком тонкий слой снижает поглощение высокочастотных шумов, тогда как чрезмерное утолщение приводит к быстрому загрязнению и снижению пропускной способности газов. Материал должен плотно прилегать к корпусу, без пустот и зазоров, чтобы исключить образование резонансных камер.
При сборке важно учитывать возможность теплового расширения и деформации наполнителя, поэтому используют термостойкие прокладки и удерживающие сетки. Регулярная замена или восстановление наполнителя необходимы для сохранения характеристик глушителя, так как со временем волокна разрушаются под воздействием температуры и влаги.
Монтаж и герметизация элементов для предотвращения утечек газов
Ключевой этап сборки глушителя – обеспечение полной герметичности соединений, чтобы избежать утечек отработанных газов и потери эффективности. Для монтажа используйте стальные крепежные элементы с резьбой не менее M8, обеспечивающие прочное и долговечное сцепление деталей.
- Подготовка посадочных поверхностей. Все сопрягаемые поверхности тщательно обезжириваются и очищаются от окалин и задиров. Используйте металлическую щетку и ацетон для удаления загрязнений.
- Установка прокладок. Рекомендуется применять термостойкие прокладки из азбестосодержащих или керамических материалов толщиной 2-3 мм, выдерживающих температуры до 600 °C. Прокладки укладываются строго по контуру соединения для минимизации зазоров.
- Применение герметика. На сопрягаемые поверхности наносится специализированный термостойкий герметик на основе силикона или графита. Рекомендуемая толщина слоя – 0,5-1 мм. Герметик наносится равномерно, чтобы исключить пустоты.
- Сборка и затяжка крепежа. Крепежные болты затягиваются равномерно крест-накрест с моментом около 15-20 Н·м для предотвращения деформации деталей и обеспечения равномерного прижима.
- Контроль герметичности. После монтажа проводится проверка с помощью дымогенератора или путем поддува мыльного раствора в местах соединений. Обнаруженные утечки устраняются повторным нанесением герметика и подтяжкой крепежа.
Дополнительно допускается применение уплотнительных лент из стекловолокна на резьбовых соединениях. Они обеспечивают дополнительный барьер для проникновения газов и виброустойчивость конструкции.
Проверка работы глушителя и методы диагностики неполадок
Для оценки эффективности глушителя необходимо измерить уровень шума и визуально проверить герметичность. Используйте шумомер для замера децибел на расстоянии 1 метра от выхлопной трубы при работе двигателя на холостом ходу и при нагрузке. Значение не должно превышать 85 дБ для легкового автомобиля по стандартам многих стран.
Визуальный осмотр включает проверку сварных швов и соединений на предмет трещин и коррозии. Местами протечек будет заметен выход газов под давлением, особенно при запуске двигателя. Для точной диагностики можно провести тест с мыльным раствором – нанесите его на подозрительные места и наблюдайте за появлением пузырей.
Если глушитель издает свист или дребезжание, причина чаще всего в повреждении внутреннего наполнителя или ослаблении креплений. Разборка корпуса с последующей заменой звукопоглощающего материала решает проблему. Проверка крепежных элементов – болтов, хомутов и подвесок – обязательна, так как вибрации ускоряют износ и повреждение конструкции.
При снижении мощности двигателя и увеличении расхода топлива следует проверить внутреннее состояние глушителя на наличие засоров. Скопление нагара или остатков топлива внутри снижает проходимость выхлопных газов, что влияет на работу мотора. Визуальный осмотр и продувка сжатым воздухом помогают выявить такие препятствия.
Регулярная диагностика глушителя с использованием перечисленных методов позволяет поддерживать его работоспособность и продлить срок службы без обращения к специалистам.
Правила безопасности и требования к использованию самодельного глушителя
Самодельный глушитель требует точного соблюдения мер безопасности для предотвращения травм и повреждений оружия. Перед использованием обязательно проверьте герметичность соединений – даже небольшая утечка пороховых газов может вызвать обратное давление и повреждение ствола.
Используйте материалы, выдерживающие температуру не ниже 800 °C, чтобы избежать деформации и разрушения конструкции при интенсивной стрельбе. Избегайте применения тонких металлов и пластиков, которые могут расплавиться или взорваться.
При сборке необходимо обеспечить достаточный объем пространства внутри глушителя для рассеивания газов. Недостаточный объем приводит к повышенному давлению и ускоренному износу ствола.
После каждой серии выстрелов проводите охлаждение устройства не менее 10 минут, чтобы снизить риск перегрева и деформации деталей.
Никогда не используйте самодельный глушитель с патронами, несоответствующими калибру оружия или с увеличенной мощностью, это увеличивает риск поломки и травм.
Запрещается использовать самодельные глушители в местах с ограничениями на шумовое оборудование без соответствующих разрешений. Несоблюдение законодательства может привести к уголовной ответственности.
Регулярно проверяйте состояние внутренних элементов: осмотрите на наличие трещин, деформаций и коррозии. Замена деталей должна производиться при первых признаках износа.
Для крепления используйте только прочные соединения, исключающие люфт и смещение при выстреле. Не применяйте временные фиксаторы или слабые крепежные элементы.
Использование самодельного глушителя допускается только на исправном и технически проверенном оружии. Любые механические дефекты увеличивают риск аварийной ситуации при стрельбе.
Вопрос-ответ:
Какие материалы лучше всего подходят для изготовления глушителя своими руками?
Для создания глушителя обычно используют стальные или нержавеющие трубы, так как они устойчивы к высоким температурам и коррозии. Толстостенная сталь придаст конструкции прочность и долговечность. Внутренние элементы, такие как перегородки и звукопоглощающие вставки, делают из металла или специальной минеральной ваты, способной выдерживать нагрев. Выбор материалов зависит от конструкции и требований к эксплуатации.
Как правильно рассчитать размеры и форму камер глушителя для эффективного снижения шума?
Размеры камер рассчитывают с учётом объёма выхлопных газов и частоты звуковых волн, которые необходимо подавить. Обычно камеры делают такими, чтобы обеспечить постепенное снижение давления и температуры газов. Форма камер — цилиндрическая или прямоугольная — влияет на эффективность поглощения шума и сопротивление проходу газов. Правильное проектирование требует базовых знаний аэродинамики и акустики, а также понимания характеристик двигателя.
Какие инструменты и оборудование понадобятся для изготовления глушителя в домашних условиях?
Для работы потребуются сварочный аппарат, болгарка с дисками по металлу, дрель с набором сверл, рулетка или линейка для замеров, а также набор гаечных ключей и отверток. Для более точной работы пригодятся шлифовальные и зачистные инструменты. Важно обеспечить безопасность — использовать защитные очки, перчатки и респиратор при работе с металлом и сваркой.
Как избежать распространённых ошибок при сборке самодельного глушителя?
Главные ошибки связаны с неправильным выбором материалов, неплотной сваркой и неверным расположением внутренних элементов. Например, слишком тонкий металл быстро деформируется, а плохая герметичность приводит к утечкам и снижению эффективности. Важно точно соблюдать размеры, обеспечивать надежное крепление всех деталей и не нарушать конструктивную целостность. Рекомендуется собирать и проверять узлы поэтапно, чтобы своевременно выявить недочёты.
