Траворезка – устройство, предназначенное для эффективного измельчения сена и травы, необходимое для заготовки корма животным. Самодельная траворезка может быть изготовлена из доступных материалов и инструментов, при этом её производительность и надежность зависят от точности сборки и качества используемых деталей.
Для конструкции потребуется прочный корпус из металла или дерева, а также режущий механизм – чаще всего вал с острыми ножами, установленный на подшипниках для минимизации трения. Важное значение имеет выбор двигателя: электродвигатель мощностью от 1,5 кВт обеспечивает стабильную работу при средней загрузке. Установка системы подачи травы и защитных кожухов повысит безопасность эксплуатации.
Оптимальная длина нарезки варьируется от 20 до 40 мм, что достигается правильной регулировкой зазора между ножами и подающим механизмом. Сборка и балансировка валов снижает вибрацию и повышает срок службы устройства. Правильно спроектированная траворезка уменьшит затраты времени на кормозаготовку и обеспечит равномерное измельчение с минимальными потерями питательных веществ.
Выбор и подготовка материалов для траворезки
Основные элементы траворезки – режущий механизм, корпус и привод. Для ножей оптимально использовать нержавеющую сталь марки 40Х13 или AISI 420 с толщиной от 2 до 3 мм. Эти материалы обеспечивают достаточную прочность и сохраняют заточку длительное время. Листовой металл толщиной 3–5 мм подходит для изготовления корпуса, предпочтительно использовать алюминиевые или стальные листы с коррозионным покрытием.
Для оси и крепежа подойдет стальной пруток диаметром 8–12 мм, он должен выдерживать нагрузку без деформации. Подшипники выбирают радиальные закрытого типа размером 6200-6205, что гарантирует плавность вращения и долговечность.
Подготовка материалов включает точную вырезку ножей лазером или болгаркой с последующей шлифовкой режущей кромки под углом 25–30 градусов. Корпус необходимо обезжирить и покрыть антикоррозийным грунтом перед сборкой. Металлические детали перед установкой подшипников рекомендуется очистить от заусенцев и проверить геометрию.
Для крепежа рекомендуются болты с мелкой резьбой М6–М8, обеспечивающие надежную фиксацию без люфта. Электрические компоненты, если предусмотрены, должны иметь изоляцию с классом защиты не ниже IP44.

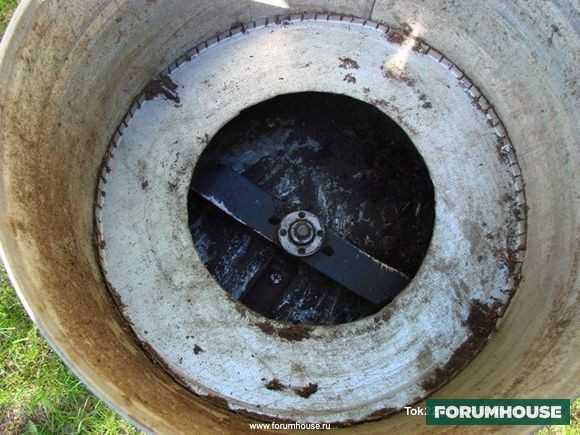

Сборка режущего механизма из подручных средств
Для создания режущего механизма траворезки используйте ножи от старых электропил или триммеров – они оптимальны по прочности и размеру. Диаметр диска должен быть 150–200 мм, толщина лезвия – не менее 2 мм для устойчивости к нагрузкам. Основа механизма – металлический диск из тонколистовой стали или алюминия, на который крепятся лезвия с помощью заклёпок или саморезов с контргайками.
Перед креплением лезвий отполируйте кромки диска для исключения заусенцев. Лезвия крепятся под углом 10–15 градусов к плоскости диска для эффективного срезания травы. Используйте шайбы для равномерного распределения нагрузки и предотвращения ослабления крепления. Для центра диска подготовьте отверстие под вал с посадкой 12–14 мм, чтобы обеспечить жёсткую фиксацию и минимальный люфт.
Для дополнительной безопасности приварите или прикрепите металлическую защитную шайбу с обратной стороны режущего диска, предотвращающую попадание травы в механизм. Вал изготавливается из прочной стали диаметром 12 мм, длиной не менее 150 мм, с проточкой под стопорное кольцо и резьбой для крепления на двигатель.
Перед сборкой смазывайте узлы антифрикционным составом и контролируйте балансировку диска, подвешивая его на тонкой проволоке – отсутствие перекосов снизит вибрации и увеличит срок службы инструмента.
Изготовление и крепление корпуса траворезки
Для корпуса траворезки оптимально использовать листовой металл толщиной 1,5–2 мм, например, сталь или алюминий. Размеры зависят от габаритов мотора и режущего блока – обычно корпус изготавливается прямоугольным с внутренними размерами около 300×250×150 мм. Важно предусмотреть достаточный зазор для свободного вращения ножей и удобного доступа для обслуживания.
Корпус вырезают из листа с помощью болгарки или ножниц по металлу. Края рекомендуется обработать напильником, чтобы избежать заусенцев и травм. Для повышения жесткости конструкции можно добавить по периметру металлический уголок 20×20 мм, приваренный или закрепленный на саморезы.
Крепление корпуса выполняется на раме траворезки посредством четырёх точек – по углам основания. Рекомендуется использовать M6 болты с гайками и пружинными шайбами для надежной фиксации и виброизоляции. Места крепления должны совпадать с отверстиями на раме, чтобы обеспечить ровное положение корпуса.
Для доступа к ножам корпус оснащают съемной крышкой, закрепленной на винтах с барашковыми головками или гайками с накатанной поверхностью. Это упростит обслуживание и замену режущих элементов без демонтажа всего корпуса.
В нижней части корпуса следует предусмотреть отверстия для отвода срезанной травы и грязи. Размер отверстий – 15–20 мм, расположение – ближе к задней части устройства, чтобы обеспечить эффективный выброс материала. Отверстия можно выполнить пробойником или просверлить дрелью с последующей обработкой.
Создание привода и его подключение
Для траворезки оптимально использовать электродвигатель с мощностью 0,5–1 кВт и частотой вращения 1400–3000 об/мин. Рекомендуется применять двигатель переменного тока с частотным регулированием для точной настройки скорости режущего вала.
- Подбор вала и шкива:
- Выберите вал диаметром 20–25 мм, длиной 150–200 мм, изготовленный из стали марки 45 или аналогичной по прочности.
- На вал надевается шкив с внешним диаметром 80–120 мм, который передает вращение на режущий диск через клиновидный ремень типа А или В.
- Монтаж двигателя:
- Закрепите двигатель на раме с возможностью регулировки натяжения ремня, обеспечив плотное прилегание и отсутствие пробуксовки.
- Используйте виброизоляционные прокладки для снижения шума и предотвращения повреждений конструкции.
- Подключение электропитания:
- Используйте отдельный автоматический выключатель на 10–16 А для защиты цепи двигателя.
- Подключение выполнить через пускатель с тепловой защитой для предотвращения перегрузок.
- Обязательно заземлите корпус двигателя согласно ПУЭ для безопасности эксплуатации.
- Настройка и проверка:
- Отрегулируйте натяжение ремня: при нажатии на середину ремня он должен прогибаться на 10–15 мм.
- Проверьте направление вращения; при необходимости поменяйте фазы питания для электродвигателей переменного тока.
- Перед запуском убедитесь в отсутствии люфтов и трения между валом и корпусом.
Правильно собранный привод обеспечит стабильную работу траворезки с минимальными вибрациями и продлит срок службы механизма.
Настройка угла и глубины резки травы
Для эффективной работы траворезки важно правильно выставить угол наклона режущего элемента. Оптимальный угол составляет 15–20° относительно поверхности почвы. Такой наклон обеспечивает чистый срез и минимизирует повреждение корней.
Глубина резки регулируется положением режущей части по высоте. Рекомендуется устанавливать ножи на уровне 3–5 см от земли для трав средней высоты. При более низкой установке возрастает нагрузка на двигатель и риск затупления лезвий, при слишком высокой – качество среза ухудшается, трава остаётся высокой.
Для точной настройки глубины используйте регулируемые опорные колёса или упоры, позволяющие быстро менять высоту реза без демонтажа режущих элементов. При первом запуске лучше провести тестовый срез на небольшом участке, чтобы оценить ровность и качество стрижки.
Важный момент: после каждой регулировки проверяйте надёжность крепления ножей и фиксацию настроек, чтобы избежать смещения во время работы и повреждений траворезки.
Безопасные методы эксплуатации самодельной траворезки
Перед запуском устройства проверьте надежность крепления всех деталей, особенно режущих элементов. Используйте только острые и сбалансированные ножи, чтобы избежать вибраций и преждевременного износа.
Подключение траворезки к электросети должно осуществляться через автоматический выключатель с защитой от короткого замыкания и перегрузок. Не допускайте попадания влаги на электрические соединения и выключатели.
Работайте в защитных очках и перчатках из плотного материала, чтобы предотвратить травмы от отлетающих частиц. Одежда должна быть плотно прилегающей без свободных элементов, способных попасть в механизм.
Перед загрузкой травы убедитесь, что устройство отключено от питания. Не используйте траворезку при излишне высокой влажности травы – это снижает качество резки и повышает риск заклинивания.
Следите за стабильностью положения траворезки: она должна стоять на ровной, нескользкой поверхности. При обнаружении посторонних шумов, вибраций или запаха гари немедленно остановите работу и проведите диагностику.
Регулярно очищайте траворезку от остатков растительности, пыли и грязи, чтобы избежать перегрева двигателя и снижения производительности. Делайте это только при полностью отключенном питании.
Не оставляйте устройство без присмотра во время работы. Держите детей и домашних животных вдали от рабочей зоны. После завершения работы отключайте питание и храните траворезку в сухом, недоступном для посторонних месте.
Обслуживание и ремонт траворезки после использования
После каждого сеанса работы с траворезкой необходимо выполнить ряд обязательных действий для сохранения её работоспособности и продления срока службы.
-
Очистка режущих элементов и корпуса:
- Снять ножи и тщательно удалить остатки травы, засохших частиц и смол с помощью щетки с жесткой щетиной или пластиковой лопатки.
- Промыть ножи в тёплой воде с мылом, высушить насухо, чтобы избежать коррозии.
- Протереть корпус и защитные кожухи от пыли и травяной пыли сухой ветошью.
-
Проверка состояния ножей и заточка:
- Осмотреть ножи на наличие сколов, деформаций или затупления.
- При наличии мелких повреждений использовать точильный камень или наждачную бумагу с зернистостью от 120 до 240 для восстановления остроты.
- Заточку производить под углом 25-30 градусов, равномерно с обеих сторон лезвия.
- При серьёзных повреждениях – заменить ножи на новые, подходящие по модели.
-
Смазка и проверка подшипников:
- Разобрать узлы, содержащие подшипники (если конструкция позволяет).
- Удалить старую смазку, промыть детали керосином или спецрастворителем, высушить.
- Нанести свежую смазку на основе литола или графитовой смазки.
- Проверить свободный ход подшипников, отсутствие люфтов и шума при вращении.
-
Диагностика крепежей и соединений:
- Проверить все болты, гайки и винты на плотность затяжки.
- Заменить повреждённые крепежные элементы.
- При необходимости использовать фиксатор резьбы средней прочности.
-
Проверка электродвигателя (для электромоделей):
- Осмотреть состояние проводов и разъёмов на отсутствие повреждений и окисления.
- Очистить вентилятор охлаждения от пыли.
- Проверить крепление щёток и заменить при износе более 50% длины.
Регулярное выполнение перечисленных процедур после каждой работы предотвратит преждевременный износ траворезки и обеспечит стабильную производительность при следующем использовании.
Вопрос-ответ:
Какие материалы и инструменты понадобятся для изготовления траворезки в домашних условиях?
Для сборки траворезки потребуются металлические листы или полосы, болты, гайки, пружины, электродвигатель небольшой мощности, вал и подшипники. Из инструментов пригодятся болгарка или ножовка по металлу, дрель, сварочный аппарат, гаечные ключи и отвёртки. Важно подобрать детали подходящего размера и прочности, чтобы устройство было надежным и устойчивым к нагрузкам.
Какую роль играет электродвигатель в конструкции самодельной траворезки и на что обратить внимание при его выборе?
Электродвигатель отвечает за вращение режущих элементов траворезки, обеспечивая необходимую скорость и мощность. При выборе двигателя следует учитывать мощность не менее 300-500 Вт, частоту вращения около 1500–3000 оборотов в минуту, а также стабильность работы без перегрева. Лучше использовать двигатель с валом подходящего диаметра, чтобы избежать дополнительных переделок при монтаже.
Какие меры безопасности нужно соблюдать при самостоятельном изготовлении и эксплуатации траворезки?
При сборке обязательно использовать защитные очки и перчатки, работать в хорошо проветриваемом помещении, следить за исправностью электроинструментов. Во время работы с траворезкой необходимо не приближать руки к режущим элементам, использовать защитный кожух и выключать питание при замене или регулировке деталей. Кроме того, устройство следует установить на устойчивую поверхность, чтобы избежать вибраций и опрокидывания.
Как правильно настроить и отрегулировать режущие элементы траворезки для получения качественного результата?
Режущие ножи должны быть установлены под правильным углом и плотно закреплены на валу, чтобы они не болтались и не вибрировали. Между ножами нужно оставить небольшой зазор для свободного прохождения травы. После сборки стоит проверить равномерность вращения и устранить любые биения в валу. При работе необходимо следить за состоянием заточки ножей и при необходимости подтачивать их, чтобы рез был чистым и равномерным.
Можно ли использовать траворезку, сделанную своими руками, для переработки разных видов травы и растений?
Да, самодельная траворезка подходит для обработки большинства мягких и средних по жесткости растений — сена, люцерны, клевера и похожих культур. Однако для твердых и древесных стеблей устройство может оказаться недостаточно мощным и быстро изнашиваться. При работе с разными видами растительности стоит подбирать подходящие ножи и регулировать скорость вращения, чтобы избежать повреждений и повысить эффективность.
Какие материалы и инструменты нужны для изготовления траворезки дома?
Для сборки траворезки понадобятся металлические или деревянные детали для корпуса, мотор с подходящей мощностью, режущие ножи или лезвия, крепежные элементы (винты, гайки), а также инструменты для сборки — отвертки, плоскогубцы, дрель и возможно паяльник для электрических соединений. Также важно иметь источник питания, например, аккумулятор или электросеть с подходящим адаптером.
Как правильно настроить траворезку, чтобы получить качественный измельчённый материал?
Оптимальная настройка зависит от вида травы и желаемого размера фракций. Важно отрегулировать скорость вращения ножей так, чтобы они достаточно быстро рубили, но не перегревались. Следует проверить надежность крепления лезвий, чтобы избежать вибраций и неравномерной работы. Иногда помогает небольшое изменение угла наклона ножей — это улучшает срез и продлевает срок службы режущих элементов. Если измельчение получается слишком грубым, стоит попробовать уменьшить зазор между ножами и прижимной частью.
