Уличное освещение, установленное самостоятельно, позволяет не только сэкономить на покупке готовых решений, но и адаптировать конструкцию под конкретные условия участка. Для начала необходимо определиться с источником света. Светодиодные модули мощностью 10–30 Вт оптимальны для частного двора или садовой дорожки. Их ресурс превышает 30 000 часов, потребление – минимальное, а температура свечения варьируется от 3000K (тёплый белый) до 6500K (холодный белый).

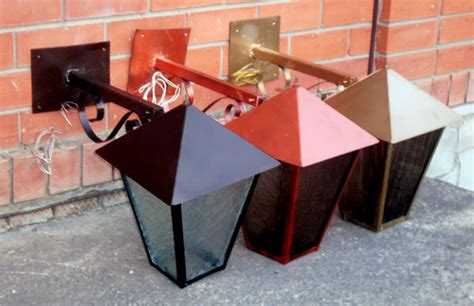

Каркас фонаря изготавливается из оцинкованной стали, алюминиевого профиля либо ПВХ-труб с повышенной устойчивостью к УФ-излучению. При выборе материала важно учитывать климатические особенности региона. Для зон с высокой влажностью предпочтительны коррозионно-стойкие сплавы. Высота опоры – 2,5–3 метра, оптимальна для равномерного рассеивания света на площади до 10 м².
Электропитание реализуется от сети 220 В через понижающий трансформатор и блок питания с защитой от скачков напряжения (IP65). Альтернативой служит автономная солнечная панель мощностью 20–40 Вт с аккумулятором ёмкостью 12 В/10 А·ч. Для монтажа всех соединений применяются герметичные клеммники, силиконовые уплотнители и термоусадочные трубки – это гарантирует безопасность и долговечность системы.
Сенсор движения, установленный на высоте 2,2–2,5 метра, увеличивает энергоэффективность: фонарь активируется только при обнаружении движения в радиусе 6–10 метров. Выключатель может быть реализован как механически, так и с помощью фотодатчика, реагирующего на уровень внешней освещённости.
Выбор источника питания: проводное подключение или солнечная панель
Проводное подключение обеспечивает стабильную подачу энергии, что особенно важно для фонарей с высокой мощностью – свыше 10 Вт. Такой вариант требует подведения кабеля от распределительного щита, установки автоматического выключателя и защиты от влаги (IP не ниже 65 для наружной распайки). При выборе кабеля учитывается расстояние: при длине до 20 м и нагрузке 12 Вт подойдёт медный кабель сечением 1,5 мм². Обязательно заземление, особенно при установке на металлические опоры.
Солнечные панели подходят для автономных систем с мощностью до 5–7 Вт, преимущественно для декоративной или подсветки малой зоны. Для средней широты России оптимальна панель мощностью 20–30 Вт с аккумулятором 12 В, 7–10 А·ч. Контроллер заряда обязателен для предотвращения глубокого разряда. Панель размещают под углом 30–45°, строго на юг. В затенённых местах КПД падает в 3–5 раз, поэтому при наличии деревьев или зданий от солнечного варианта стоит отказаться.
Если требуется круглогодичная работа в регионе с коротким световым днём (менее 6 часов зимой), предпочтительнее проводное питание. Солнечные системы целесообразны только при низкой нагрузке и наличии достаточного уровня инсоляции не менее 3 кВт·ч/м² в сутки.
Подбор светодиодов и расчёт необходимой яркости
Для уличного освещения требуется световой поток не менее 1000 люмен на каждые 10 м² освещаемой площади. При этом учитывается высота установки фонаря, угол рассеивания света и коэффициент отражения поверхности. Например, при установке на высоте 3 м с углом рассеивания 120° и освещением площади около 20 м², минимальный необходимый световой поток – 2000 люмен.
Светодиоды выбираются исходя из соотношения световой эффективности и стабильности при длительной эксплуатации. Эффективные модели – SMD 2835, SMD 5630 и COB-модули, обеспечивающие 100–150 лм/Вт при правильном охлаждении. Для достижения потока в 2000 люмен при использовании светодиодов с эффективностью 130 лм/Вт потребуется мощность около 15,5 Вт.
Важно учитывать деградацию светового потока. За первый год эксплуатации возможна потеря до 10% яркости, поэтому рекомендуется устанавливать запас по световому потоку около 20%. Таким образом, итоговый расчетный поток – 2400 люмен. При той же эффективности 130 лм/Вт потребуется около 18,5 Вт светодиодной мощности.
При последовательном соединении используются светодиоды с общим напряжением, соответствующим драйверу. Для безопасной работы и равномерной яркости выбираются модели с одинаковыми характеристиками по току и напряжению. Например, для питания от 12 В подойдут SMD 5630 с током 150 мА и напряжением 3 В, подключаемые по 3 штуки в цепи с токовым ограничением.
Проверка расчётов проводится с учётом направленности света. При необходимости концентрированного потока используются линзы с углом 30–60°, позволяющие уменьшить световые потери и увеличить освещённость конкретной зоны.

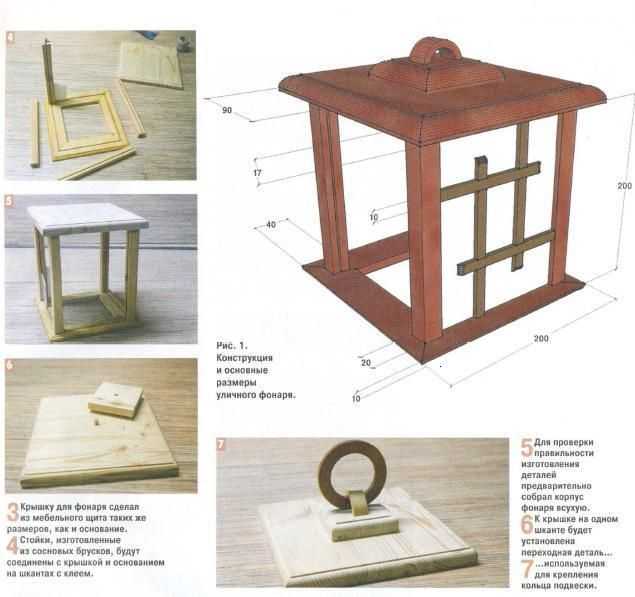

Проектирование корпуса фонаря с учётом погодных условий
Корпус уличного фонаря должен выдерживать колебания температуры от -40°C до +50°C. Для этого рекомендуется использовать материалы с низким коэффициентом теплового расширения, такие как алюминиевые сплавы с антикоррозийным покрытием или армированный поликарбонат.
Минимальный класс защиты – IP65. Это обеспечит герметичность корпуса от пыли и струй воды с любого направления. Для фиксации деталей корпуса не допускается использование клеевых соединений – предпочтительны силиконовые уплотнители и резьбовые соединения с резиновыми шайбами.
Форма корпуса должна обеспечивать сток воды – любые горизонтальные поверхности и выемки приводят к накоплению влаги и льда. Рекомендуется использовать наклонные или куполообразные элементы.
При проектировании учитываются ветровые нагрузки – корпус не должен иметь парусность. Для регионов с ветровыми порывами свыше 20 м/с желательно использовать цилиндрические или конические формы с минимальной площадью поперечного сечения.
УФ-стойкость обязательна при использовании пластиков – поликарбонат и акрил со стабилизирующими добавками продлевают срок службы корпуса. Металлические корпуса подлежат анодно-оксидному покрытию или порошковой окраске с полиэфирной основой.
Крепёж корпуса к опоре должен предусматривать виброизоляцию – применяются резиновые втулки или проставки. Это снижает риск появления микротрещин от постоянной вибрации при движении транспорта и сильном ветре.
Изоляция и защита электрических соединений от влаги
Для уличного фонаря критично обеспечить герметичность всех электрических соединений. Используйте термоусадочные трубки с клеевым слоем внутри – при нагревании они плотно облегают провод и заполняют пустоты, препятствуя проникновению влаги.
Каждое соединение должно быть выполнено методом пайки. Скрутки даже с изоляцией подвержены окислению и нестабильны при перепадах температуры. После пайки обязательно очистите соединение от остатков флюса – агрессивная среда ускоряет коррозию.
Дополнительно применяйте силиконовые герметики на базе RTV. Наносите их в местах ввода кабелей в корпус и на концы термоусадки. Это создаёт дополнительный барьер против воды и пыли.
Для мест с высоким уровнем влажности или прямым попаданием осадков используйте герметичные распределительные коробки с классом защиты не ниже IP65. Обратите внимание: ввод кабеля должен быть через качественный сальник с уплотнительным кольцом, а не просто через отверстие в корпусе.
Избегайте использования изоленты для постоянной изоляции – она теряет адгезию при минусовых температурах и не препятствует капиллярному проникновению влаги.
Для подключения к сети используйте трёхжильный кабель типа ПВС 3×1.5 с двойной изоляцией. Наружную часть кабеля помещайте в гофру или пластиковую трубу – это снизит риск механических повреждений и продлит срок службы изоляции.
Сборка схемы управления светом: фотореле или таймер
Для автоматизации включения и выключения уличного фонаря применяют два подхода: фотореле и программируемый таймер. Оба варианта исключают необходимость ручного управления и повышают энергоэффективность.
- Фотореле реагирует на уровень освещённости. Установка проста: модуль подключается к цепи питания светильника, обычно в разрыв фазы. Напряжение питания – 220 В, рабочий ток – до 10 А. Оптимальная модель – с регулировкой чувствительности и защитой от влаги (IP65 и выше).
- Таймер основан на временной логике. Подходит, если фонарь должен включаться по расписанию. Используйте недельный таймер с резервом хода не менее 100 часов, чтобы избежать сбоев при отключении питания. Обязательно наличие реле с номинальным током выше нагрузки фонаря.
Подключение выполняется через распределительную коробку:
- Отключить питание на вводе.
- Подключить фазу от автомата к входу фотореле или таймера.
- Выход подключить к фазному проводу, идущему к светильнику.
- Ноль от щитка подать напрямую на светильник и модуль управления.
- Заземление (если предусмотрено) соединить с корпусом фонаря и коробкой.
Для уличной установки все соединения герметизируются: применяются клеммы WAGO в корпусах IP67 или термоусадка с клеевым слоем. Корпус фотореле монтируется на северной стороне опоры, чтобы избежать ложных срабатываний от прямого солнечного света.
Если в районе нестабильное энергоснабжение, предпочтительнее фотореле: оно не требует синхронизации после отключения питания. Таймер актуален при стабильном графике включения и отсутствии внешнего освещения, мешающего работе фотореле.

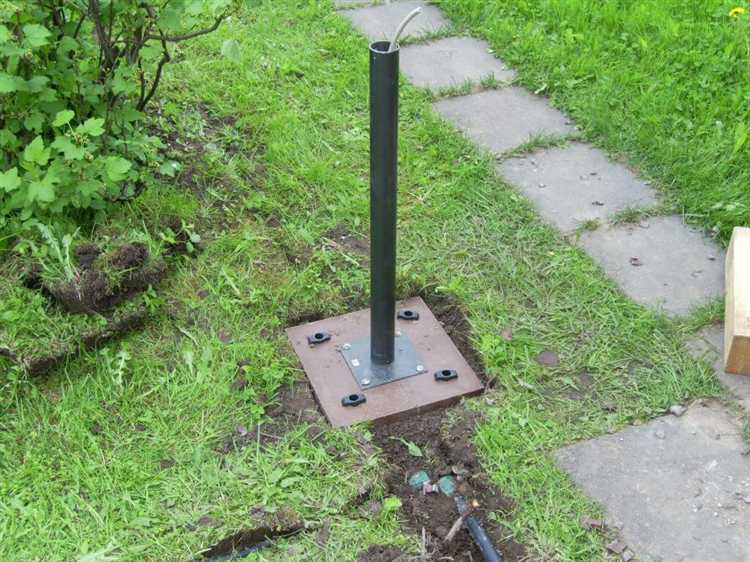

Монтаж фонаря на опору: выбор высоты и способ крепления
Оптимальная высота установки уличного фонаря зависит от типа освещаемой территории. Для пешеходных зон и садов рекомендуют высоту 2,5–3,5 метра, что обеспечивает комфортный уровень освещения без ослепления. Для улиц и проездов высота увеличивается до 4–6 метров, что расширяет зону освещения и снижает тени.
Выбор способа крепления обусловлен материалом опоры и массой фонаря. Для металлических опор применяют болтовые соединения с использованием антикоррозийных стальных крепежей, обеспечивающих надежность и возможность регулировки угла наклона. На деревянных столбах предпочтительнее монтаж с помощью хомутов из оцинкованной стали, которые предотвращают повреждение дерева и обеспечивают быстрый демонтаж.
Если опора бетонная или кирпичная, используют анкерные болты с предварительным сверлением отверстий, глубина которых соответствует длине анкера. Важно выдерживать расстояние от края опоры не менее 5 см для предотвращения растрескивания материала. Рекомендуется применять резиновые или пластиковые прокладки между крепежом и корпусом фонаря для гашения вибраций и предотвращения коррозии.
При монтаже следует проверить вертикальность опоры и устойчивость крепления. Для этого используют уровень и динамометрический ключ, чтобы затянуть крепеж с рекомендованным усилием, указанным в инструкции к крепежу. Неправильное натяжение приводит к ослаблению или деформации конструкции.
Особое внимание уделяют прокладке кабеля: она должна быть защищена от влаги и механических повреждений, для чего кабель размещают в гофрированной трубе с герметичными вводами в корпус фонаря.
Проверка работоспособности и устранение возможных неисправностей
После сборки уличного фонаря следует проверить его функционирование при подключении к источнику питания. В первую очередь убедитесь в исправности всех соединений – контактные клеммы должны быть надежно зажаты, без признаков коррозии или ослабления.
Используйте мультиметр для проверки напряжения на входе и выходе блока питания. Нормальное значение для светодиодного фонаря – 12 В постоянного тока с отклонением не более ±0,2 В. При отсутствии напряжения проверьте целостность предохранителя и исправность трансформатора или солнечной панели, если она используется.
Если лампа не загорается при правильном напряжении, проверьте светодиоды по отдельности – короткое замыкание или перегоревшие элементы нарушают работу всей цепи. Для этого замерьте сопротивление каждого диода; исправный диод должен показывать высокое сопротивление в одном направлении и низкое в другом.
Проблемы с включением могут возникать из-за некорректной работы датчика освещенности. Проверьте его подключение и наличие напряжения на управляющих контактах. Для теста временно замените датчик перемычкой, чтобы исключить его влияние.
Если фонарь мигает или светит тускло, причина часто кроется в неисправном драйвере светодиодов или аккумуляторе. Проверьте уровень заряда аккумулятора мультиметром – напряжение должно соответствовать номиналу (обычно 12 В). При снижении ниже 10 В аккумулятор требует замены.
Повышенная температура корпуса указывает на возможное короткое замыкание или перегрузку по току. Проверьте все компоненты цепи на наличие повреждений и соответствие установленным параметрам.
Вопрос-ответ:
Какие материалы понадобятся для изготовления уличного фонаря своими руками?
Для создания уличного фонаря потребуются такие материалы, как металлические или деревянные опоры, стекло или прозрачный пластик для плафона, источник света — чаще всего светодиодная лампа, проводка, герметичные соединения для защиты от влаги, а также крепежные элементы. Важно подобрать материалы, устойчивые к погодным условиям и способные выдержать ветровые нагрузки.
Как обеспечить защиту электрооборудования уличного фонаря от дождя и снега?
Чтобы электроника служила долго, все соединения нужно герметизировать с помощью специальных уплотнителей или силиконового герметика. Корпус фонаря должен иметь плотное прилегание крышки и защиту от попадания влаги. Рекомендуется использовать кабели с наружной изоляцией для уличных условий и установить коробку для подключения, защищённую от осадков.
Какие варианты питания можно использовать для уличного фонаря, если нет возможности подключиться к электросети?
В таком случае можно использовать автономные источники энергии, например, солнечные панели с аккумуляторами или батарейки. Солнечные панели заряжают аккумулятор в течение дня, а светодиоды включаются автоматически при наступлении темноты благодаря встроенному датчику освещённости. Такой способ удобен в местах без электропроводки.
Какие особенности монтажа уличного фонаря нужно учесть, чтобы конструкция была устойчивой и безопасной?
Основное — это надежное закрепление опоры в земле или на поверхности, чтобы фонарь не упал при ветре. Если установка происходит на улице, желательно залить основание бетоном. Также важно обеспечить правильное заземление металлических частей, чтобы исключить риск поражения электрическим током, и предусмотреть удобный доступ для обслуживания и замены ламп.
Можно ли использовать обычные лампы накаливания в уличном фонаре, или лучше выбрать другие источники света?
Хотя лампы накаливания подходят по яркости, они потребляют много электроэнергии и быстро выходят из строя в уличных условиях. Более практичным решением являются светодиодные лампы — они экономичнее, долговечнее и устойчивы к перепадам температуры. Светодиоды также менее нагреваются и обеспечивают яркий свет с меньшим расходом энергии.
Какие материалы понадобятся для изготовления уличного фонаря своими руками?
Для создания уличного фонаря обычно используются металлические или деревянные элементы для каркаса, прозрачное стекло или пластик для защиты лампы, а также электрические компоненты: проводка, патрон и лампа. Кроме того, понадобятся инструменты для резки и соединения материалов — дрель, отвертки, крепежи и, возможно, краска или лак для защиты конструкции от погодных условий.
Как обеспечить надежную защиту фонаря от влаги и пыли при самостоятельном изготовлении?
Чтобы фонарь служил долго и не выходил из строя из-за влаги и пыли, нужно тщательно герметизировать все стыки и соединения. Рекомендуется использовать уплотнители из резины или силикона вокруг стекла и крышки корпуса. Корпус лучше сделать из материалов с хорошей коррозионной стойкостью, а также покрыть его специальной краской или лаком, защищающей от осадков. Электрические соединения должны быть тщательно изолированы, а провода — спрятаны внутри конструкции, чтобы избежать прямого попадания влаги.
