Плавкий предохранитель – это устройство защиты электрических цепей от коротких замыканий и перегрузок. Он состоит из металла с определенным коэффициентом плавления, который разрушается при превышении допустимой температуры. Плавкие предохранители обеспечивают быструю реакцию на опасные условия, минимизируя риск повреждения проводки и оборудования. Принцип их работы основывается на тепловом эффекте тока: с увеличением силы тока возрастает температура проводника до тех пор, пока он не плавится, нарушая цепь.
Ключевыми характеристиками плавких предохранителей являются номинальный ток и время срабатывания. Номинальный ток указывает на максимальную нагрузку, при которой предохранитель должен оставаться в рабочем состоянии. Время срабатывания зависит от материала проволоки, её диаметра и конструктивных особенностей устройства. Чем меньше диаметр проволоки, тем быстрее предохранитель сработает при перегрузке.
Для повышения надежности работы предохранители изготавливаются с учетом различных условий эксплуатации. Например, в устройствах, работающих в экстремальных температурных режимах или под нагрузкой с высоким пусковым током, применяются более стойкие к перегреву материалы. Рекомендуется всегда выбирать предохранитель, соответствующий номинальной мощности цепи, чтобы избежать частых срабатываний и продлить срок службы оборудования.
Что такое плавкий предохранитель и где он используется?

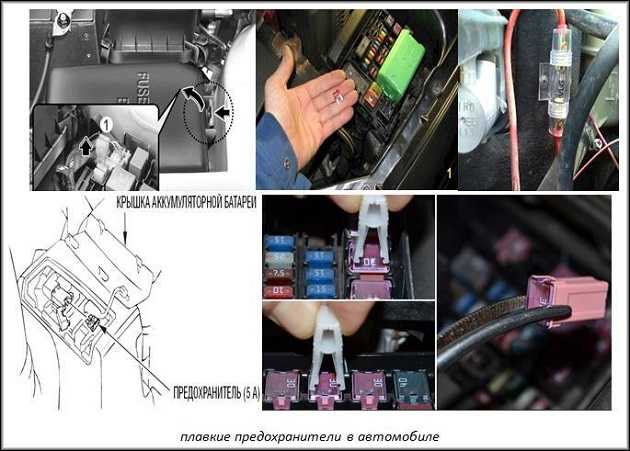

Плавкие предохранители широко используются в различных сферах. В быту они встречаются в электроприборах, таких как стиральные машины, микроволновые печи, телевизоры и компьютеры. Также они обязательны в распределительных щитах для защиты от возможных аварийных ситуаций.
В промышленности плавкие предохранители применяются для защиты оборудования и линий, где риск перегрузок и коротких замыканий особенно велик, например, в трансформаторах, электродвигателях и установках с высокой мощностью. Для каждой конкретной задачи выбирается предохранитель с соответствующими характеристиками по току и времени срабатывания.
Использование плавких предохранителей необходимо для обеспечения безопасности и долговечности электрических систем. Они обеспечивают простоту в обслуживании и замену, что снижает затраты на ремонт и предотвращает более серьезные аварии.
Как происходит срабатывание плавкого предохранителя?

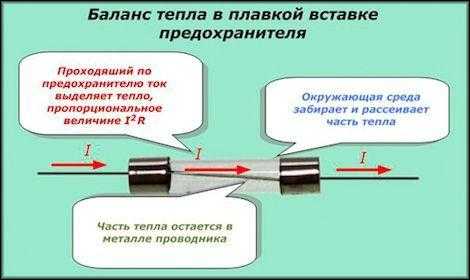

Плавкий предохранитель срабатывает в момент, когда ток через него превышает допустимый уровень, что приводит к его разрушению. Основной принцип работы заключается в использовании металлической нити или полоски, которая плавится при высокой температуре, вызванной избыточным током.
Когда ток в электрической цепи превышает номинальный, через плавкий элемент возникает дополнительное тепло, которое увеличивает температуру материала. Если ток слишком велик, температура нарастает до тех пор, пока плавкий элемент не расплавится и не разомкнется цепь. Этот процесс обычно происходит очень быстро, что позволяет предотвратить повреждения в электрической системе или устройствах.
Важно, чтобы плавкий элемент был выбран с учетом характеристик всей электрической сети. Использование предохранителей с неподобающими характеристиками может привести к их преждевременному срабатыванию или, наоборот, к тому, что они не сработают при аварийных ситуациях. Например, предохранитель, рассчитанный на слишком высокий ток, не защитит цепь в случае короткого замыкания.
При выборе плавкого предохранителя важно учитывать не только номинальный ток, но и тип нагрузки (индуктивная, емкостная или резистивная). Для каждого типа нагрузки существуют свои особенности выбора предохранителей, чтобы они корректно срабатывали в аварийных ситуациях.
Влияние материала плавкой вставки на характеристики предохранителя
Материал плавкой вставки напрямую влияет на скорость реакции предохранителя на перегрузки и короткие замыкания, а также на его срок службы и стабильность работы в различных условиях. Чаще всего для изготовления плавких вставок используют металлы с определёнными теплотехническими и электрическими свойствами, такие как медь, серебро, сплавы с добавлением олова и других компонентов.
Медь является наиболее распространённым материалом для предохранителей благодаря своей высокой электропроводности. Однако медь обладает относительно низким значением температуры плавления, что делает такие предохранители чувствительными к кратковременным, но сильным токам. Это необходимо учитывать при проектировании системы защиты для предотвращения ложных срабатываний.
Серебро отличается лучшими антикоррозийными свойствами и высокой проводимостью, что позволяет использовать его в предохранителях для высококачественных и долговечных систем, например, в силовой электронике. Серебро менее подвержено образованию окислов, что делает предохранители с серебряной вставкой более стабильными в условиях повышенной влажности.
Сплавы, такие как олова с медью или цинка с серебром, комбинируют в себе несколько свойств – хорошую проводимость и оптимальную температуру плавления. Эти сплавы обеспечивают более стабильную работу предохранителей в широком диапазоне температур и токов. Для предохранителей с такими материалами характерно постепенное плавление, что уменьшает механическое воздействие на систему при перегрузке.
Кроме того, материал плавкой вставки определяет влияние предохранителя на цепь в процессе срабатывания. Например, вставки из медных сплавов при перегрузке могут плавиться мгновенно, что уменьшает вероятность повреждения других компонентов системы. В то время как предохранители с более устойчивыми материалами, такими как серебро или специализированные сплавы, обеспечивают более плавный процесс защиты, что иногда требуется для защиты чувствительного оборудования.
Таким образом, выбор материала для плавкой вставки зависит от требований к защите, долговечности и эксплуатационным условиям. Рекомендуется выбирать материал в соответствии с параметрами ожидаемых токовых перегрузок, рабочих температур и условий эксплуатации оборудования.
Роль температуры в срабатывании плавкого предохранителя
Для обеспечения надежности работы предохранителя температура плавления материала предохранителя должна быть точно подобрана в зависимости от номинального тока устройства и ожидаемых эксплуатационных условий. Основные моменты, которые необходимо учитывать:
- Температурный коэффициент материала. Для каждого материала существует свой коэффициент, определяющий, как его проводимость изменяется с температурой. Этот коэффициент влияет на скорость нагрева предохранителя при повышении тока.
- Порог срабатывания. Слишком высокое значение порога температуры может привести к повреждению оборудования в случае короткого замыкания, так как предохранитель не сработает вовремя. Напротив, слишком низкий порог может привести к ненужным срабатываниям в нормальных эксплуатационных условиях.
- Номинальная температура. Каждый предохранитель имеет заданную рабочую температуру, при которой он должен выдерживать определенные условия эксплуатации без срабатывания. Температура окружающей среды также влияет на работу предохранителя, поэтому важно учитывать условия установки устройства.
Рекомендации по использованию:
- Выбирать предохранители с учетом максимальной рабочей температуры, характерной для зоны установки.
- Учитывать, что при работе в условиях высокой температуры, срок службы плавкого предохранителя может быть сокращен.
- Периодически проверять предохранители на наличие следов перегрева или изменения внешнего вида, что может свидетельствовать о неправильном выборе устройства для данных условий.
Таким образом, точный контроль температуры в процессе эксплуатации предохранителей является важным для их долговечности и надежности в работе электрических систем.

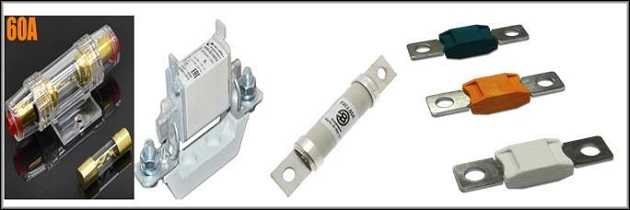

Какие бывают типы плавких предохранителей?

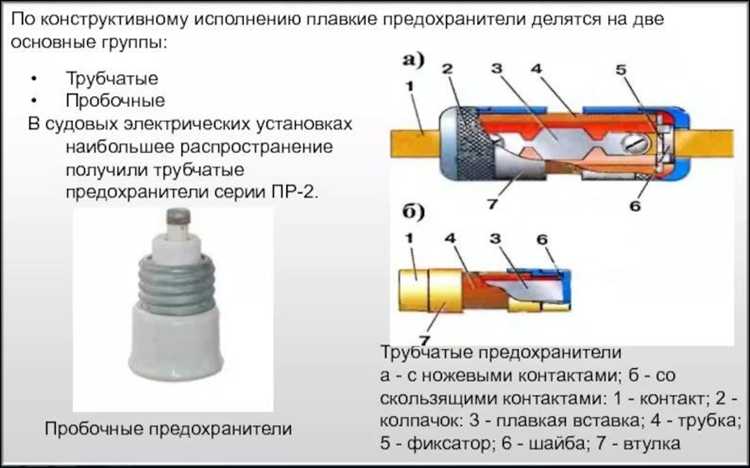

1. Плавкие предохранители с прямым корпусом используются в основном в электрических цепях низкого напряжения. Они имеют простую конструкцию, состоящую из корпуса, внутри которого размещена плавкая вставка. Этот тип часто используется для защиты бытовых электроприборов и осветительных цепей.
2. Плавкие предохранители с трубчатым корпусом отличаются от предыдущего типа наличием трубки, в которой располагается плавкая вставка. Такие предохранители обеспечивают большую защиту от перегрузок и коротких замыканий. Применяются в различных электрических установках, где требуется высокая степень защиты, например, в распределительных щитах.
3. Плавкие предохранители с керамическим корпусом отличаются высокой термостойкостью и устойчивостью к агрессивным средам. Они часто используются в промышленных установках, где важно соблюдение высоких стандартов безопасности, например, в электрических цепях, работающих при высоких температурах или в условиях повышенной влажности.
4. Плавкие предохранители с гигроскопичным корпусом используют особый материал, который реагирует на изменения влажности. Такие устройства часто применяются в особо влажных или запыленных помещениях, где требуется дополнительная защита от воздействия окружающей среды.
5. Плавкие предохранители с компенсацией температуры имеют конструкцию, позволяющую компенсировать изменения температуры окружающей среды. Это важно в случаях, когда предохранитель должен работать в условиях значительных колебаний температуры, например, в энергетических установках.
Каждый из этих типов предохранителей выбирается с учетом характеристик электрической цепи, типа нагрузки и условий эксплуатации. Правильный выбор позволяет значительно повысить надежность системы и снизить риск повреждения оборудования.
Как правильно подобрать плавкий предохранитель для устройства?
Подбор плавкого предохранителя для устройства зависит от нескольких ключевых факторов, которые необходимо учитывать для обеспечения надежной защиты от короткого замыкания и перегрузок. Для правильного выбора нужно учитывать номинальный ток, тип устройства и его характеристики.
- Номинальный ток устройства. Плавкий предохранитель должен быть подобран с учетом максимального рабочего тока устройства. Он не должен иметь меньший номинал, чем ток, потребляемый устройством при нормальных условиях работы, чтобы избежать ложных срабатываний.
- Тип предохранителя. Существуют различные типы плавких предохранителей: с быстрым и замедленным действием. Для устройств с кратковременными пиками тока (например, при включении мотора) выбирают предохранители с замедленным действием, которые не сработают на пусковой ток. Для защиты от коротких замыканий и быстрых перегрузок лучше использовать предохранители с быстрым действием.
- Температурные условия. Важно учитывать рабочую температуру окружающей среды, так как температура влияет на характеристики плавкости материала предохранителя. Для высокотемпературных условий существуют предохранители с повышенной температурной стойкостью.
- Сила тока при коротком замыкании. Предохранитель должен быть выбран таким образом, чтобы его номинальный ток выдерживал ток короткого замыкания устройства. Ток короткого замыкания можно рассчитать, исходя из параметров источника питания и сопротивления цепи.
- Механические характеристики. Обратите внимание на физические размеры предохранителя. Он должен подходить по типу и размеру в предназначенное для него место в устройстве.
Также важно учитывать стандарт и производителя предохранителя. Стандарты, такие как IEC, UL и ГОСТ, обеспечивают необходимое качество и соответствие безопасности. Выбирайте предохранители, соответствующие этим стандартам для обеспечения долговечности и надежности устройства.
Что происходит после срабатывания плавкого предохранителя?
После срабатывания плавкого предохранителя электрическая цепь разрывается. Это происходит из-за того, что ток в проводнике превышает допустимый предел, и плавкий элемент (проволока или полоса) плавится, образуя разрыв. Как результат, цепь теряет проводимость, и дальнейший ток не может течь через неё.
Сразу после срабатывания предохранителя источник питания может не заметить разрыв, так как система не всегда сигнализирует о неисправности. Однако, если предохранитель находится в важной цепи, его выход из строя предотвратит работу устройства или системы, защищая её от дальнейших повреждений.
После срабатывания предохранителя важно проверить, не является ли причина его срабатывания временной (например, скачок напряжения или короткое замыкание). В случае стабильной неисправности предохранитель необходимо заменить на новый, соответствующий номинальному току. Рекомендуется проводить диагностику системы для выявления причины, по которой произошел перегруз или короткое замыкание, чтобы предотвратить повторное срабатывание предохранителя.
При замене плавкого предохранителя необходимо соблюдать следующие рекомендации: использовать предохранители с точно таким же номиналом и характеристиками, как у сгоревшего, избегать установки предохранителей с завышенными номиналами, так как это может привести к повреждению оборудования или возникновению пожара. Также стоит проверить состояние всех компонентов цепи на наличие повреждений.
Как правильно заменять плавкий предохранитель?
Для замены плавкого предохранителя важно соблюдать несколько простых, но важных шагов. Во-первых, убедитесь, что питание в цепи отключено. Это предотвратит короткое замыкание или другие повреждения при установке нового предохранителя. Отключите главный выключатель или выключите питание на распределительном щите.
Далее, откройте корпус устройства или распределительного щита, где расположен предохранитель. Найдите нужный предохранитель, проверив его тип и номинал. Обычно на корпусе предохранителя указаны его параметры: ток, напряжение и тип (например, керамический или стеклянный).
Перед заменой убедитесь, что новый предохранитель соответствует техническим характеристикам старого. Использование предохранителя с неверными характеристиками может привести к повреждению оборудования или его неправильной работе.
Чтобы снять старый предохранитель, аккуратно извлеките его из держателя, избегая сильного давления. Используйте для этого подходящий инструмент, если это необходимо. Не пытайтесь удалить предохранитель вручную, если он застрял. Это может повредить его или саму конструкцию устройства.
Поставьте новый предохранитель в место старого, убедившись, что он установлен правильно, без перекосов. Проверьте его плотность и надежность контактов. После этого можно включить питание устройства.
После замены всегда внимательно наблюдайте за работой устройства в течение первых минут. Если новый предохранитель перегорел, необходимо разобраться в причине неисправности – возможно, проблема в цепи, а не в предохранителе.
Вопрос-ответ:
Что такое плавкий предохранитель и как он работает?
Плавкий предохранитель – это защитное устройство, предназначенное для защиты электрических цепей от коротких замыканий и перегрузок. Он состоит из тонкой проволоки или полоски металла, которая плавится при достижении определенной температуры. Когда в цепи происходит короткое замыкание или перегрузка, ток увеличивается и вызывает нагрев проводника в предохранителе, в результате чего он плавится, разрывая цепь и защищая оборудование от повреждений.
Почему плавкий предохранитель плавится при перегрузке?
Плавкий предохранитель реагирует на перегрузку повышением температуры. Когда ток в цепи превышает допустимый предел, металл в предохранителе нагревается и начинает плавиться. Это происходит, потому что проводник в предохранителе имеет заранее определенную температуру плавления, и при превышении нормы тока температура достигает этого значения. Таким образом, плавление проволоки разрывает цепь и предотвращает повреждения оборудования или даже возгорание.
Как выбрать правильный плавкий предохранитель для устройства?
Выбор плавкого предохранителя зависит от нескольких факторов, включая номинальный ток устройства, его рабочее напряжение и условия эксплуатации. Важно, чтобы предохранитель соответствовал максимальному току, который может проходить через цепь, не вызывая повреждений. Для этого необходимо учитывать номинал предохранителя, который обычно указывается в амперах. Также следует обратить внимание на скорость срабатывания: предохранители бывают медленные, с задержкой, и быстрые, которые срабатывают мгновенно при перегрузке.
Что происходит, если плавкий предохранитель сработает слишком часто?
Если плавкий предохранитель срабатывает слишком часто, это может указывать на проблемы с самой электрической цепью, например, на постоянные перегрузки или короткие замыкания. В этом случае необходимо проверить оборудование на наличие неисправностей, таких как поврежденные проводки или неправильная настройка нагрузки. Частое срабатывание предохранителя может также свидетельствовать о неправильном выборе его номинала, и в таком случае стоит заменить его на предохранитель с другими характеристиками, подходящими для конкретной цепи.
Какие виды плавких предохранителей существуют?
Существует несколько типов плавких предохранителей в зависимости от их конструкции и области применения. Наиболее распространенные виды: цилиндрические (стеклянные или керамические), пластинчатые и картриджные. Также предохранители могут различаться по скорости срабатывания: быстрые, которые срабатывают при минимальной перегрузке, и медленные, которые дают время для временных скачков тока. В зависимости от типа устройства и его требований к защите выбираются соответствующие предохранители.
Как работает плавкий предохранитель и что происходит при его сгорании?
Плавкий предохранитель представляет собой элемент электрической цепи, предназначенный для защиты от перегрузок и коротких замыканий. Он состоит из металлической нити или проволоки, которая плавится при достижении определённой температуры. Когда ток в цепи превышает допустимый предел, нить предохранителя нагревается и расплавляется, разрывая цепь и тем самым предотвращая повреждения остальных элементов устройства. В случае короткого замыкания, предохранитель сгорает почти мгновенно, защищая более дорогие компоненты от перегрева и поломки.
Почему важно использовать плавкий предохранитель с определённым номиналом тока?
Выбор предохранителя с правильным номиналом тока имеет большое значение для безопасной эксплуатации электрических устройств. Если предохранитель установлен с слишком высоким номиналом тока, он может не сработать вовремя при перегрузке или коротком замыкании, что приведет к повреждению оборудования или возникновению пожара. Напротив, слишком низкий номинал может привести к его ненужным срабатываниям в нормальных условиях работы, что также может быть неудобно. Поэтому важно подбирать предохранители, которые соответствуют характеристикам защищаемого устройства.
