Трехфазный асинхронный двигатель с фазным ротором является одной из наиболее распространенных конструкций электродвигателей в промышленности. Основная особенность этого типа двигателя заключается в наличии фазного ротора, который отличает его от традиционного короткозамкнутого ротора. В таких двигателях используется несколько обмоток на роторе, что позволяет значительно улучшить характеристики работы и повысить эффективность при изменении нагрузки.

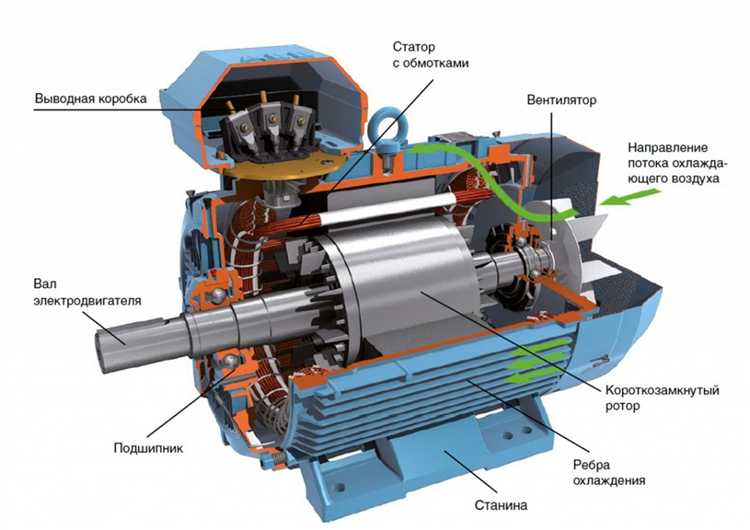

Фазный ротор состоит из нескольких обмоток, соединенных между собой, и имеет фазное напряжение, создающее переменное магнитное поле. Это конструктивное отличие позволяет реализовать лучший контроль за моментом инерции и значительно повысить момент пуска. При этом двигатели с фазным ротором имеют высокий коэффициент полезного действия и обеспечивают стабильную работу в широком диапазоне нагрузок.
Преимущества такого устройства включают более низкие пусковые токи по сравнению с асинхронными двигателями с короткозамкнутым ротором, а также возможность использования дополнительных фазных обмоток для регулировки мощности. В процессе работы двигателя происходит выравнивание скоростей вращения ротора и поля статора, что приводит к снижению потерь и улучшению механической передачи. Эта особенность играет ключевую роль при повышении эксплуатационных характеристик, таких как плавность работы и долговечность.
Конструктивно, двигатель с фазным ротором более сложен, чем традиционные модели, и требует дополнительных элементов управления для правильной работы. Однако его преимущества, особенно в тяжелых режимах работы, делают его незаменимым в таких областях, как насосные установки, компрессоры и вентиляционные системы, где необходимы высокие пусковые моменты и надежность на протяжении длительного времени.

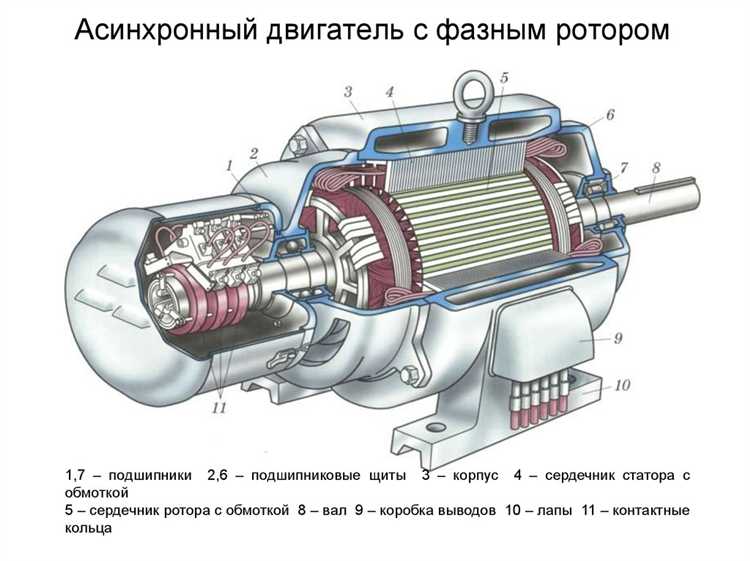

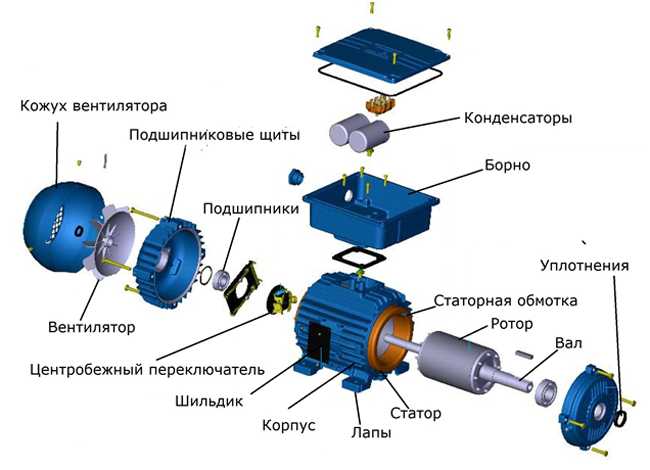

Конструкция фазного ротора и его особенности

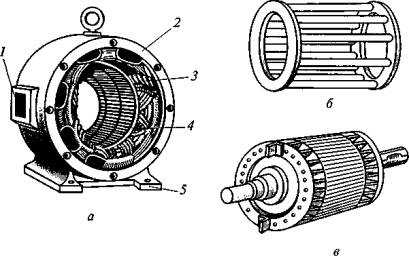

Фазный ротор асинхронного двигателя представляет собой ключевой элемент, обеспечивающий функционирование машины в асинхронном режиме с фазной обмоткой. В отличие от короткозамкнутого ротора, фазный ротор обладает обмоткой, состоящей из нескольких фаз, соединенных с помощью внешних кольцевых соединений. Эти обмотки расположены в пазах ротора и включают в себя проводники, через которые протекает ток при взаимодействии с магнитным полем статора.

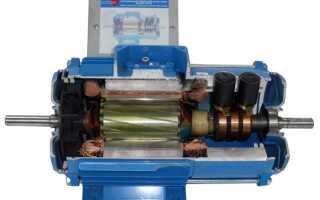

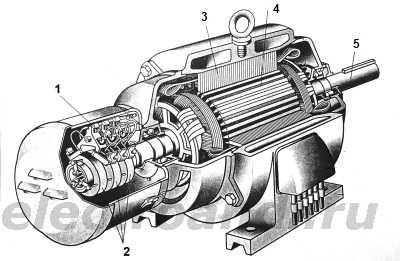

Структурные особенности фазного ротора: На роторе имеются несколько фазных обмоток, которые соединяются с внешними кольцами или щетками. Каждый проводник в обмотке ротора может быть подключен к внешним цепям, создавая возможность регулировки токов в обмотке. Это позволяет достичь более высокой эффективности работы устройства в сравнении с ротором с короткозамкнутой обмоткой, где токи индукции ограничены.
Принцип работы: При подаче напряжения на обмотки статора, создается вращающееся магнитное поле, которое индукцирует токи в фазных обмотках ротора. В отличие от короткозамкнутого аналога, токи в фазном роторе управляются с внешними устройствами, что позволяет изменять параметры работы двигателя и регулировать его мощность и скорость вращения.

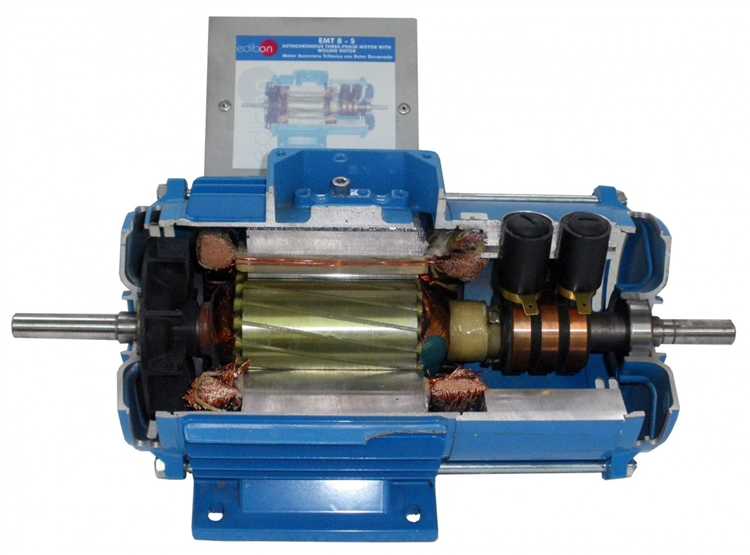

Одним из ключевых достоинств фазного ротора является возможность регулировки токов, что существенно снижает механические потери и позволяет использовать фазные моторы в условиях переменной нагрузки. Однако, такой ротор требует сложной системы щеток и колец для подачи тока в обмотки, что увеличивает требования к техническому обслуживанию и надежности.
Недостатки: Несмотря на улучшенные характеристики, фазный ротор имеет несколько ограничений. В первую очередь, это наличие щеток и колец, что вызывает механический износ и требует регулярного обслуживания. Во-вторых, высокая стоимость и сложность производства таких двигателей делает их менее распространенными по сравнению с короткозамкнутыми моделями. Тем не менее, при необходимости точного контроля за скоростью и мощностью фазные асинхронные двигатели оправдывают свою стоимость и обеспечивают высокую эффективность работы.
Для повышения долговечности и эффективности работы, современные технологии предлагают варианты замены щеток на бесщеточные системы или использование других конструктивных решений для минимизации механического износа.

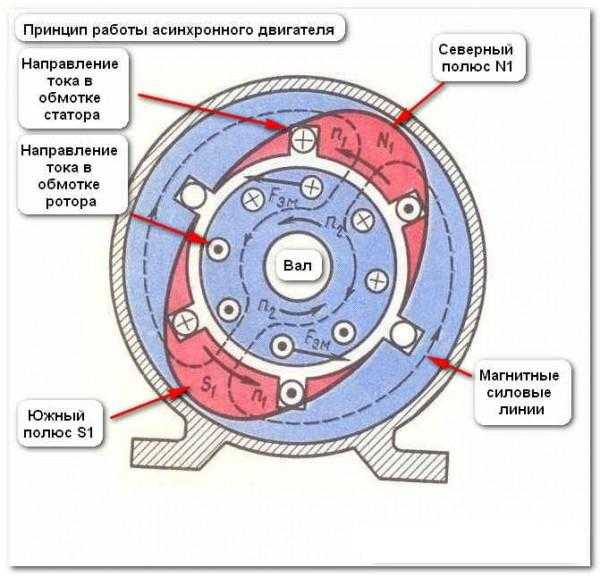

Принцип работы трехфазного асинхронного двигателя с фазным ротором
Когда на обмотки статора подается трехфазное напряжение, возникает вращающееся магнитное поле, которое приводит в движение ротор. В фазном роторе обмотки подключены к внешней нагрузке, что позволяет изменять сопротивление цепи ротора, тем самым регулируя его механические характеристики. Применение фазного ротора позволяет добиться более высоких КПД и точности управления скоростью вращения по сравнению с обычным короткозамкнутым ротором.

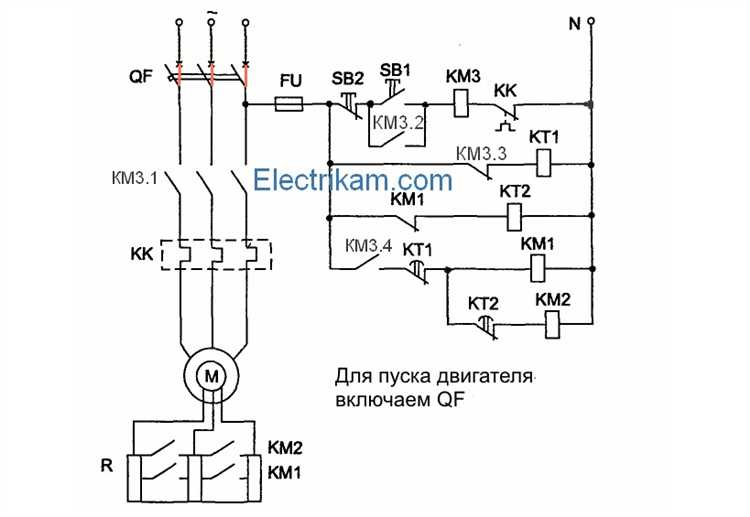

Процесс работы заключается в следующем: вращающееся магнитное поле статора индуцирует ток в обмотке ротора. Эти токи создают магнитное поле, которое взаимодействует с полем статора, создавая механическое усилие и вращающий ротор. В отличие от короткозамкнутых двигателей, в фазных роторах сопротивление цепи можно варьировать с помощью внешних резисторов, что позволяет точно регулировать пусковые и рабочие параметры двигателя.
Важной особенностью работы асинхронного двигателя с фазным ротором является зависимость момента от изменения сопротивления цепи ротора. Если сопротивление цепи ротора увеличивается, то момент на валу уменьшается, что полезно для защиты двигателя от перегрузок. В свою очередь, уменьшение сопротивления способствует увеличению момента, что используется для регулирования тяги на старте.
Трехфазные асинхронные двигатели с фазным ротором чаще всего применяются в системах, где требуется плавное регулирование скорости и надежность работы при высоких нагрузках. Их использование оправдано в таких областях, как насосы, вентиляторы, конвейеры и прочие механизмы, где требуется высокая точность управления мощностью и рабочими характеристиками двигателя.
Роль обмотки ротора и способ подключения фаз
Обмотка ротора в трехфазном асинхронном двигателе с фазным ротором играет ключевую роль в процессе создания вращающего момента. В отличие от обмотки статора, которая питается от внешнего источника переменного тока, обмотка ротора формирует систему для передачи энергии, получаемой через магнитное поле статора. В этой системе важно не только правильно выбрать тип обмотки, но и правильно подключить фазы для оптимальной работы устройства.
Альтернативным вариантом подключения является схема «треугольник», которая часто используется при высоких нагрузках. Подключение фазы в этой схеме позволяет добиться большего момента, но при этом возникают большие пусковые токи и вероятность перегрева, что делает необходимым использование специальных защитных систем, таких как термовыключатели.
Выбор между схемой «звезда» и «треугольник» зависит от специфики эксплуатации двигателя. Например, если требуется запуск с минимальными пусковыми токами, предпочтительнее использовать соединение «звезда». Если же необходима высокая мощность и момент на выходе, подключение «треугольник» будет более эффективным.
Также важно учитывать параметры питания, такие как напряжение и частота. При подключении обмотки к трехфазной сети необходимо правильно рассчитать сопротивление обмотки ротора, чтобы избежать несоответствия между номинальным и фактическим режимом работы двигателя. Несоответствие фаз может привести к снижению мощности и повышенному нагреву двигателя.
Подключение фаз ротора и корректная работа обмотки являются критически важными для долгосрочной и эффективной эксплуатации трехфазного асинхронного двигателя. На этапе проектирования важно учитывать не только технические характеристики, но и условия, в которых двигатель будет работать, чтобы правильно выбрать метод подключения обмотки и минимизировать риски для работы устройства.
Устойчивость и регулировка скорости вращения фазного ротора
Устойчивость работы трехфазного асинхронного двигателя с фазным ротором напрямую зависит от правильности выбора его режима работы и конструктивных характеристик. В отличие от стандартных асинхронных машин с короткозамкнутым ротором, у которых частота вращения ротора определяется скольжением, в фазном роторе частота вращения регулируется за счет фазных обмоток и системы питания.
Скорость вращения фазного ротора можно изменять с помощью различных методов, среди которых наиболее эффективными являются:
- Регулировка напряжения питания – изменение напряжения на обмотках статора приводит к изменению магнитного поля, а значит и к изменению скорости вращения ротора.
- Частотное регулирование – изменение частоты тока, подаваемого на двигатель, с помощью частотных преобразователей позволяет значительно изменять скорость вращения при неизменной нагрузке.
- Управление фазами напряжения – изменение фазного сдвига на обмотках статора позволяет добиться нужной скорости вращения в ряде специфичных режимов работы.
Регулировка скорости с помощью частотного преобразователя является наиболее предпочтительным методом, так как позволяет плавно изменять скорость без потери мощности и с минимальными колебаниями в рабочих характеристиках. Однако этот метод требует более дорогих и сложных технических решений, таких как установка преобразователей частоты и системы обратной связи для поддержания заданной скорости.
Важно учитывать, что устойчивость работы фазного ротора зависит от его конструктивных особенностей. Для достижения высокой стабильности в работе необходимо обеспечить:
- Сбалансированную конструкцию фазных обмоток, что предотвращает механические вибрации и излишние потери энергии.
- Правильную настройку параметров регуляторов в системе управления для достижения стабильной скорости при изменении нагрузки.
- Учет температуры ротора и статора – перегрев может привести к деформации материалов и снижению КПД, что нарушает устойчивость работы машины.
Когда ротор работает в пределах своей номинальной скорости, его устойчивость гарантируется. При значительных отклонениях от номинальной скорости могут возникать резонансные явления, приводящие к нестабильной работе машины, особенно при больших колебаниях нагрузки или неправильной настройке управляющей системы.
Кроме того, важно следить за состоянием изоляции обмоток и системы охлаждения, так как перегрев обмоток может существенно снизить эффективность работы и привести к выходу двигателя из строя. Рекомендуется использовать системы защиты, которые автоматически регулируют скорость вращения в зависимости от температуры и других внешних факторов.
Основные причины отказов и способы диагностики фазного ротора
Одной из распространенных причин отказа является перегрев. Он может быть вызван перегрузкой двигателя, низким напряжением на входе или неправильной настройкой защиты. При перегреве обмотки могут подвергнуться деградации изоляции, что приведет к коротким замыканиям. Для диагностики можно использовать термографические камеры, которые позволят визуализировать горячие точки на поверхности ротора. Также рекомендуется контролировать температуру двигателя с помощью термометров, устанавливаемых на обмотки или корпус.
Короткие замыкания между витками обмотки могут возникать из-за износа изоляции или повреждения проводов при длительной эксплуатации. Это можно диагностировать с помощью измерения сопротивления обмотки с использованием мегомметра. Нормальные значения сопротивления должны быть высокими (обычно порядка нескольких мегаом). Значительное снижение сопротивления указывает на утечку тока или наличие короткого замыкания.
Проблемы с кольцами фазного ротора также могут привести к отказам. Основные признаки неисправности – шум, вибрация или нестабильная работа двигателя. Если кольца изношены или повреждены, их можно диагностировать с помощью визуального осмотра, а также с помощью метода контроля изоляции и сопротивления. Также важно проверить соединения кольцевых контактов на предмет коррозии или загрязнений, которые могут увеличить сопротивление и вызвать неправильную работу системы.
Износ подшипников, особенно при недостаточной смазке, может стать причиной вибраций и шумов. Визуальная диагностика и измерение люфта подшипников с помощью индикаторов могут помочь в определении состояния подшипников. Также можно использовать ультразвуковую диагностику для обнаружения ранних признаков износа, таких как изменение частоты вибраций.
Для комплексной диагностики важно учитывать регулярное техническое обслуживание и контроль параметров работы двигателя, таких как токи, напряжение и частота вращения. Все отклонения от номинальных значений могут сигнализировать о проблемах с фазным ротором. Периодическая проверка состояния ротора с помощью высокочастотных методов контроля и тестов на нагрузку поможет обнаружить скрытые дефекты до того, как они приведут к полной поломке двигателя.
Вопрос-ответ:
Что такое трехфазный асинхронный двигатель с фазным ротором?
Трехфазный асинхронный двигатель с фазным ротором — это электродвигатель, в котором ротор состоит из нескольких обмоток, подключенных к фазам электрической сети. В отличие от стандартных асинхронных двигателей с короткозамкнутым ротором, в таком типе двигателя ротор имеет возможность создания отдельного магнитного поля, что позволяет более гибко управлять его характеристиками.
Как устроен фазный ротор в трехфазном асинхронном двигателе?
Фазный ротор состоит из нескольких обмоток, каждая из которых подключена к одной из фаз трехфазной сети. Эти обмотки образуют магнитное поле, которое взаимодействует с магнитным полем статора. Важно, что ротор может иметь несколько пар проводников, что позволяет менять его характеристики в зависимости от нагрузки, обеспечивая более высокую эффективность работы двигателя при различных режимах.
Какие преимущества имеет трехфазный асинхронный двигатель с фазным ротором по сравнению с обычным асинхронным двигателем?
Основное преимущество такого двигателя — это возможность регулирования его рабочих характеристик за счет изменения параметров ротора. В отличие от стандартных двигателей с короткозамкнутым ротором, где скорость вращения строго зависит от частоты тока в сети, в фазном роторе можно варьировать эти параметры для достижения более высокой эффективности и стабильности работы, особенно при изменяющихся нагрузках. Это позволяет использовать такие двигатели в более специфичных и требовательных условиях.
Как работает трехфазный асинхронный двигатель с фазным ротором при изменении нагрузки?
Когда нагрузка на двигатель увеличивается, ротор начинает создавать более интенсивное магнитное поле, что приводит к изменению его скорости вращения и мощности, передаваемой на вал. Изменение параметров фазных обмоток позволяет адаптировать работу двигателя под новые условия, снижая излишнюю нагрузку и предотвращая перегрев. Это позволяет двигателю работать с оптимальной эффективностью даже при колебаниях нагрузки.
Какие особенности эксплуатации трехфазного асинхронного двигателя с фазным ротором нужно учитывать?
В эксплуатации такого двигателя следует учитывать несколько ключевых факторов. Во-первых, важно контролировать стабильность тока и напряжения в сети, так как двигатель чувствителен к колебаниям этих параметров. Во-вторых, из-за сложной конструкции фазного ротора такие двигатели требуют более тщательного технического обслуживания и периодических проверок состояния обмоток. Также стоит учитывать, что такие двигатели обычно дороже в эксплуатации, чем стандартные асинхронные с короткозамкнутым ротором, однако их возможности в плане регулировки характеристик часто оправдывают дополнительные расходы.
Что представляет собой трехфазный асинхронный двигатель с фазным ротором?
Трехфазный асинхронный двигатель с фазным ротором – это электродвигатель, в котором ротор состоит из обмоток, подключенных к фазным проводам. В отличие от стандартного двигателя с короткозамкнутым ротором, фазный ротор позволяет регулировать его вращение за счет управления токами в обмотках. Это позволяет изменять скорость и момент вращения двигателя, что полезно в различных промышленных применениях, где требуется точная настройка характеристик работы двигателя.
Как работает фазный ротор в трехфазном асинхронном двигателе?
Фазный ротор в асинхронном двигателе работает за счет того, что в его обмотках создаются магнитные поля, взаимодействующие с магнитным полем статора. Когда на статор подается переменный ток, он создает вращающееся магнитное поле. Ротор с фазными обмотками также создает собственное магнитное поле, которое взаимодействует с полем статора, вызывая вращение ротора. При этом через обмотки ротора могут регулироваться токи, что позволяет изменять параметры работы двигателя. Эта система дает возможность получать более точное управление скоростью и моментом вращения в сравнении с двигателями с короткозамкнутым ротором.
