Сталь 40х – легированная конструкционная марка с содержанием примерно 0,4% углерода и 1% хрома, обладающая хорошей прочностью и износостойкостью. Закалка этой стали обеспечивает улучшение твердости и повышает устойчивость к механическим нагрузкам. В домашних условиях процесс требует точного соблюдения температурных режимов и последовательности операций.
Для закалки стали 40х оптимальная температура нагрева составляет 840–860 °C, при которой достигается полное аустенитирование. Перегрев выше 870 °C снижает качество структуры из-за чрезмерного роста зерна. Время выдержки при этой температуре должно быть около 30 минут на каждый миллиметр толщины изделия.
Охлаждение после нагрева выполняется быстро, чаще всего в масле или воде с температурой не выше 30 °C. Масло снижает риск образования трещин, тогда как вода обеспечивает более интенсивное охлаждение, но требует аккуратности. Следующий этап – отпуск, который проводят при 550–650 °C для снятия внутренних напряжений и стабилизации структуры, что существенно увеличивает долговечность изделия.
Подготовка стали 40х к закалке: очистка и проверка состояния
Перед закалкой сталь 40х необходимо тщательно очистить от загрязнений, окалины и продуктов коррозии. Рекомендуется удалить масляные и жировые загрязнения с помощью уайт-спирита или ацетона. После обезжиривания следует очистить поверхность механическим способом – шлифовальной бумагой зернистостью 120–240 или металлической щёткой для удаления ржавчины и окислов.
Особое внимание уделите отсутствию трещин, глубоких царапин и заусенцев, способных вызвать деформацию при нагреве. Проверку проводят визуально и при помощи увеличительного стекла (увеличение 10–20×). Рекомендуется также промерить твердость исходного материала – она должна быть в пределах 180–220 HB. Если твердость ниже, это указывает на возможное перекаливание или неоднородность состава.
Контроль толщины детали обязателен: локальные утоньшения ведут к перегреву и искажению структуры. Перед нагревом деталь следует просушить, чтобы исключить попадание влаги, вызывающей образование пара и образование микротрещин при быстром нагреве.
Итог: сталь 40х должна иметь чистую, ровную поверхность без повреждений и ржавчины, влажность исключена, структура однородна, а исходная твердость соответствует нормативам. Только при таких условиях закалка даст стабильный и предсказуемый результат.
Определение необходимой температуры нагрева для стали 40х
Сталь 40х требует точного соблюдения температурного режима для достижения оптимальной структуры и свойств после закалки. Температура нагрева напрямую влияет на образование аустенита и последующую твердость материала.
- Критическая точка Ас1 для стали 40х находится примерно в диапазоне 740–760 °C. Ниже этой температуры происходит начало превращения феррита и перлита в аустенит.
- Для полноценного аустенитного превращения и равномерного насыщения углеродом рекомендуется нагревать сталь до температуры в диапазоне 830–860 °C.
- Температура выше 860 °C допустима, но не рекомендуется, чтобы избежать чрезмерного роста зерна и ухудшения механических свойств.
Рекомендуемый режим нагрева для закалки 40х:
- Разогрев до 830–860 °C с выдержкой от 20 до 40 минут, в зависимости от размера заготовки.
- Обеспечение равномерного прогрева всей массы для предотвращения микроструктурных дефектов.
- Соблюдение максимального времени выдержки для минимизации перегрева и деградации материала.
Неправильный выбор температуры приводит к неполному превращению аустенита или чрезмерному росту зерна, что снижает твердость и ударную вязкость после закалки.

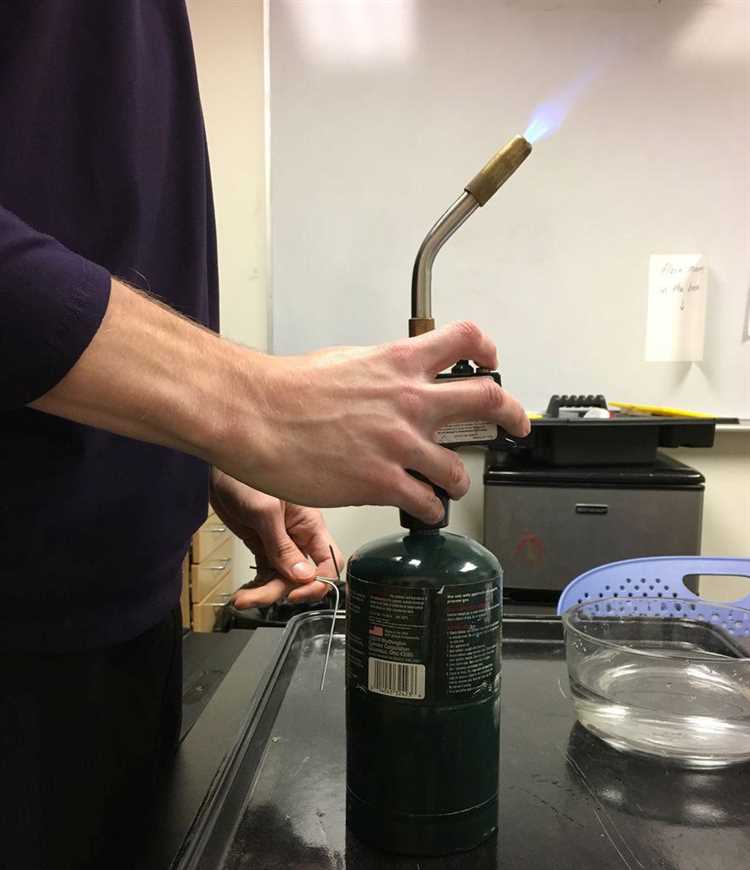

Выбор подходящего источника нагрева для домашней закалки
Сталь 40х требует равномерного и точного прогрева до температуры 830–860 °C для достижения оптимальной структуры. Для домашней закалки лучше использовать источники с контролируемым нагревом и способностью быстро доводить металл до нужной температуры.
Газовая горелка – самый доступный вариант. Оптимально выбирать модели с регулировкой пламени и мощностью от 3 кВт. Для заготовок толщиной до 10 мм достаточно одной горелки, толще – рекомендуется комбинировать несколько. Важно соблюдать равномерное движение пламени по поверхности детали, чтобы избежать перегрева.
Электрические индукционные нагреватели в домашних условиях встречаются редко, но обеспечивают точный и быстрый прогрев с минимальными теплопотерями. При наличии такой техники стоит учитывать мощность (не менее 1 кВт) и возможность регулировки частоты для равномерного прогрева стали 40х.
Печь сопротивления или муфельная печь подходят для небольших изделий. Температура контролируется термопарой, что снижает риск перегрева. При самостоятельном изготовлении важно обеспечить минимальную толщину изоляции и равномерный нагрев внутри камеры.
От применения сварочных аппаратов или паяльных ламп следует отказаться из-за низкой однородности нагрева и риска локальных перегревов, которые ухудшают структуру стали.
Итог: для закалки 40х в домашних условиях оптимален источник с плавной регулировкой температуры, достаточной мощностью и возможностью равномерного прогрева, предпочтительно газовая горелка с контролем пламени или муфельная печь.
Техника равномерного нагрева детали из стали 40х
Деталь из стали 40х нагревают до температуры 850–870 °C, удерживая её на этом уровне не менее 30 минут при толщине до 20 мм. Для каждой последующей толщины увеличивают время выдержки на 15 минут на каждые дополнительные 10 мм.
Нагрев осуществляют в муфельной печи или с помощью газовой горелки с постоянным перемещением пламени, чтобы исключить локальные перегревы. Контролируют равномерность по цвету: при нужной температуре сталь светится ярко-красным светом без пятен.
Температуру поднимают постепенно, не более чем на 50 °C каждые 10–15 минут, чтобы избежать термических напряжений и деформаций. Быстрый нагрев вызывает неравномерное расширение и трещины.
Расположение детали внутри печи должно исключать контакт с холодными поверхностями. Для крупных изделий рекомендуется разделить нагрев на этапы или использовать внутренние термопары для контроля температуры в наиболее массивных участках.

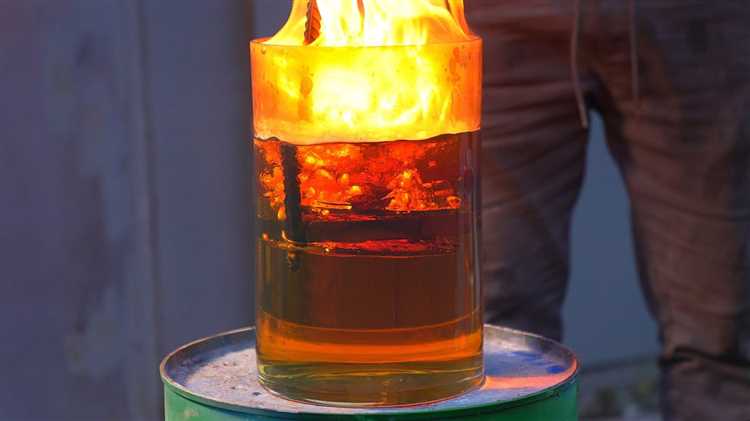

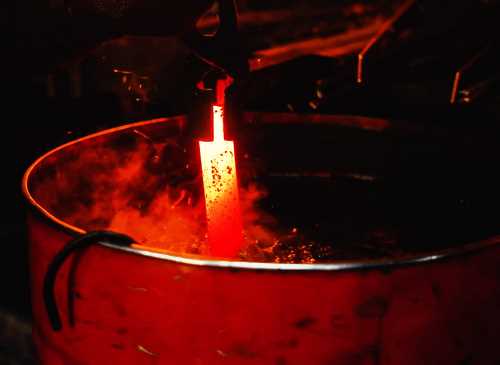

Методы и температура быстрого охлаждения после нагрева
Наиболее распространённые методы быстрого охлаждения – это погружение в воду, масло или специальные закалочные жидкости. Вода обеспечивает максимальную скорость охлаждения (около 500–600 °C/с в интервале от 800 до 400 °C), что подходит для мелких и средних деталей, но вызывает высокий риск деформаций и трещин. Масло снижает скорость охлаждения примерно до 100–200 °C/с, уменьшая внутренние напряжения, что предпочтительно для изделий со сложной геометрией.
Для стали 40х оптимальная конечная температура быстрого охлаждения достигается, когда деталь охладится до примерно 150–200 °C, после чего дальнейшее охлаждение можно проводить на воздухе. Важно контролировать равномерность охлаждения – при использовании воды или масла заготовку необходимо перемещать, чтобы исключить локальный перегрев или переохлаждение.
Использование специальных полимерных закалочных жидкостей позволяет получить контролируемую скорость охлаждения, снижающую риск трещин, при сохранении высокой твёрдости после закалки. Для домашних условий масло SAE 30–40 или специализированные минеральные масла являются оптимальным выбором, обеспечивая надёжный баланс между скоростью охлаждения и безопасностью детали.

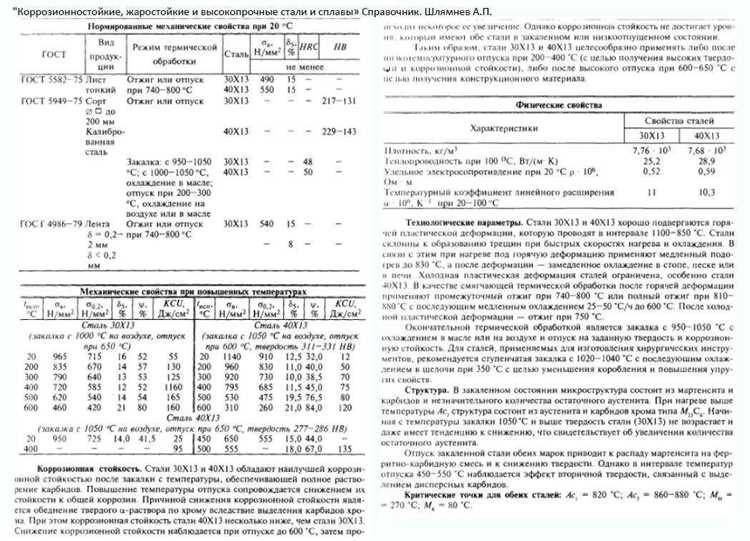

Проверка твердости и качества закалки стали 40х
Для оценки твердости после закалки стали 40х используют метод Роквелла или Виккерса. Оптимальная твердость закалённого металла должна находиться в диапазоне HRC 50–58. Значения ниже HRC 50 указывают на недостаточную закалку, выше HRC 58 – возможную хрупкость и переотжиг.
Контроль качества проводят на образцах с предварительно подготовленной поверхностью – шлифуют до зеркального блеска, чтобы избежать влияния окалины и дефектов обработки. При использовании прибора твердость измеряют в нескольких точках, особенно в зоне закалки и по центру сечения, где есть риск неполной структуры мартенсита.
Для проверки микроструктуры применяют металлографический анализ с травлением раствором 4% азотной кислоты в спирте. Правильная закалка обеспечивает равномерный мартенсит с минимальным содержанием остаточного аустенита и карбидов.
Дополнительно проводят испытание на ударную вязкость методом Шарпи. Для стали 40х после закалки при температуре -20 °C значения не должны опускаться ниже 30 Дж/см², что гарантирует отсутствие чрезмерной хрупкости.
Если твердость и структура не соответствуют норме, рекомендуют повторить отпуск при температуре 180–220 °C для снятия внутренних напряжений и повышения вязкости без существенного снижения твёрдости.
Ошибки при закалке стали 40х и способы их предотвращения
Основная ошибка – неправильный выбор температуры нагрева. Для стали 40х оптимальная температура закалки составляет 830–860 °C. Перегрев выше 900 °C ведет к излишнему росту зерен и снижению прочности, а недостаточный нагрев – к неполному аустенитированию и снижению твёрдости.
Неправильное время выдержки в печи. Для деталей средней толщины выдержка должна быть 30–40 минут после достижения нужной температуры. Короткая выдержка не обеспечивает равномерного нагрева, длительная – приводит к перегреву и образованию крупных зерен.
Ошибка в выборе среды охлаждения. Сталь 40х требует охлаждения в масле или специальной закалочной жидкости с умеренной скоростью. Быстрое охлаждение в воде вызывает внутренние напряжения и риск образования трещин. Медленное охлаждение снижает твёрдость.
Отсутствие предварительного отпуска. После закалки необходимо провести отпуск при температуре 180–220 °C для снятия остаточных напряжений. Пропуск отпуска приводит к хрупкости и растрескиванию детали при эксплуатации.
Некачественная подготовка поверхности. Загрязнения и окалина препятствуют равномерному нагреву и вызывают дефекты структуры. Перед закалкой требуется тщательная очистка и обезжиривание.
Неправильный контроль температуры. Использование некалиброванных термопар или отсутствие контроля приводит к неточным параметрам нагрева и снижению качества закалки. Необходимо применять термопары с точностью не хуже ±5 °C и проверять показания.
Для предотвращения ошибок требуется строго соблюдать температурные режимы, выдержку, выбирать правильную среду охлаждения и обязательно проводить отпуск после закалки. Только комплексный подход обеспечивает нужные механические свойства стали 40х.
Вопрос-ответ:
Как определить точную температуру для нагрева стали 40Х перед закалкой в домашних условиях?
Для стали 40Х рекомендуемая температура нагрева составляет примерно 830–860 °C. Чтобы её определить без профессионального оборудования, можно ориентироваться на цвет металла: при нужной температуре сталь приобретает ярко-бордовый оттенок. Важно нагревать равномерно и не перегревать, чтобы избежать зернистой структуры и ухудшения свойств металла.
Какие способы охлаждения лучше использовать для закалки стали 40Х дома, и как они влияют на конечные свойства?
Чаще всего для охлаждения применяют масло или воду. Вода обеспечивает более быстрое охлаждение, что приводит к большей твёрдости, но может вызвать деформации и трещины. Масло охлаждает медленнее, снижая риск повреждений, но твёрдость будет немного ниже. Выбор зависит от толщины заготовки и желаемого баланса между прочностью и пластичностью.
Как подготовить изделие из стали 40Х к процессу закалки, чтобы избежать деформаций и трещин?
Перед закалкой необходимо тщательно очистить поверхность от грязи, масла и окалины. Заготовку следует равномерно нагревать и затем быстро охладить. Рекомендуется также выполнить отпуск — нагревать изделие после закалки при температуре 150–200 °C для снижения внутреннего напряжения и уменьшения вероятности трещин. Важно контролировать скорость нагрева и охлаждения, чтобы минимизировать деформации.
Можно ли самостоятельно определить качество закалки стали 40Х без специальных приборов?
Да, на глаз можно сделать несколько ориентировочных выводов. После закалки сталь становится твёрдой и звонкой при постукивании молотком. Если изделие слишком хрупкое и легко ломается — возможно, произошёл перегрев или слишком резкое охлаждение. Также можно провести простой тест на резание или царапанье: хорошо закалённая сталь оставляет более чёткий след и медленнее изнашивается. Однако для точного контроля лучше использовать твердомеры или другие приборы.
Какие основные ошибки допускают при домашней закалке стали 40Х, и как их избежать?
Одной из частых ошибок является слишком быстрый нагрев или перегрев, что приводит к крупнозернистой структуре и ухудшению прочности. Также неправильный выбор среды охлаждения (слишком резкое охлаждение водой без опыта) может вызвать трещины или деформации. Непроведение отпуска после закалки приводит к внутренним напряжениям и хрупкости. Чтобы избежать проблем, нужно контролировать температуру нагрева, подбирать подходящую среду охлаждения и обязательно делать отпуск.
Загрузка...
