Надежная фиксация троса на скважинном насосе – критически важный этап монтажа, от которого зависит как безопасность эксплуатации, так и сохранность оборудования. В большинстве случаев применяется нержавеющий трос диаметром от 4 до 6 мм, устойчивый к коррозии и рассчитанный на нагрузку минимум в два раза выше массы насоса с кабелем и водяным столбом.
Непосредственное крепление троса к насосу должно выполняться с помощью специализированных хомутов или заводских проушин, предусмотренных на корпусе оборудования. Использование алюминиевой проволоки, пластиковой стяжки или слабых зажимов недопустимо – они не выдерживают постоянной вибрации и со временем ослабевают. Оптимально применять тросовые зажимы типа «собачка» в количестве не менее двух штук, с шагом затяжки, соответствующим требованиям ГОСТ 25573-82.
Перед погружением необходимо удостовериться, что все узлы крепления затянуты равномерно и отсутствует риск проскальзывания. Трос должен иметь запас по длине не менее одного метра на случай необходимости подъема насоса без демонтажа. Также важно предусмотреть фиксацию троса в оголовке скважины с применением анкера, петли или монтажной пластины, исключающих срез или смещение при длительной нагрузке.
Пренебрежение этими деталями часто приводит к падению насоса в скважину, что требует дорогостоящей откачки и восстановления оборудования. Грамотное крепление троса обеспечивает стабильную работу системы водоснабжения на протяжении многих лет.
Выбор типа троса в зависимости от глубины и массы насоса
Тип троса для подвеса скважинного насоса напрямую зависит от его массы в рабочем состоянии и глубины установки. Неправильный выбор приводит к растяжению, обрыву или коррозии троса, что чревато потерей оборудования.
- Для насосов массой до 15 кг и глубиной установки до 30 метров применяют капроновый или полиамидный трос сечением не менее 6 мм. Обязательное условие – устойчивость к воде и растяжению.
- Если глубина превышает 30 метров или масса насоса от 15 до 25 кг, используют стальной оцинкованный трос диаметром от 4 мм. Он выдерживает вес, не растягивается и не теряет прочность при длительном погружении.
- Для глубин свыше 50 метров и массы насоса более 25 кг необходим нержавеющий трос диаметром от 5 мм. Оцинкованные варианты быстро подвержены коррозии в агрессивной среде глубоких скважин.
При выборе учитывают не только собственную массу насоса, но и вес кабеля, напорной трубы, а также динамическую нагрузку при пуске. Рекомендуемый запас прочности троса – минимум в 5 раз выше полной подвесной массы.
Избегайте использования тросов с витой жилой из мягкой проволоки – они быстрее изнашиваются на изгибах и креплениях. Предпочтение отдают конструкции с двойной свивкой из нержавеющей стали AISI 304 или AISI 316 при установке в агрессивной водной среде.

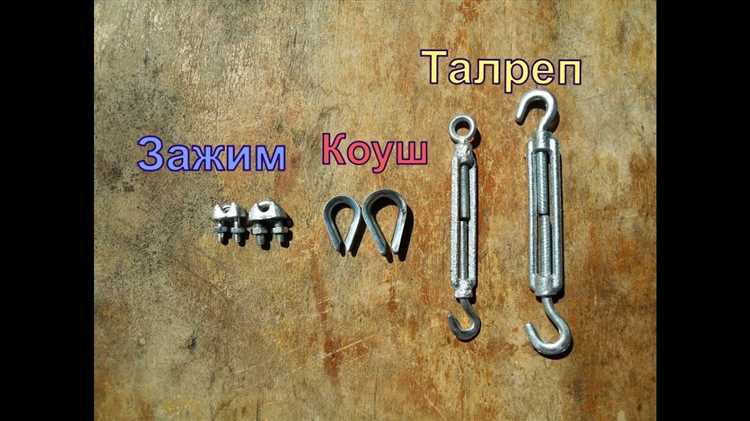

Материалы и инструменты, необходимые для крепления троса
Трос из нержавеющей стали диаметром 4–6 мм с минимальной разрывной нагрузкой не менее 500 кг. Рекомендуется использовать трос с оцинкованным покрытием для защиты от коррозии.
Зажимы (хомуты) для троса из нержавеющей стали, подходящие по диаметру троса, с двойным болтовым креплением. Количество – минимум два для надежного фикса.
Грузовые втулки или алюминиевые трубки длиной 2–3 см, предназначенные для формирования петли на конце троса и предотвращения ослабления крепления.
Гайковёрт или рожковый ключ
Кусачки или ножницы по металлу
Плоскогубцы с режущим элементом
Изолента или термоусадочная трубка
Определение точки крепления троса на корпусе насоса
Точка крепления троса должна находиться на специально предусмотренном для этого элементе корпуса насоса, чаще всего – на заводском ушке или кронштейне из нержавеющей стали. Расположение крепежа выбирается ближе к центру тяжести устройства, чтобы обеспечить равномерное распределение нагрузки и предотвратить перекос при подъеме.
Важным критерием является прочность материала корпуса в месте крепления. Убедитесь, что выбранная точка не подвергается коррозии и не имеет трещин, способных привести к поломке при нагрузке до 150% от веса насоса.
При отсутствии заводской петли допускается установка сварного крепежного элемента, выполненного из нержавеющей стали, с последующей проверкой на прочность методом динамической нагрузки. Сварочный шов должен проходить по всей толщине металла и не иметь дефектов.
Расположение крепления на корпусе не должно мешать вращающимся частям насоса и должно обеспечивать свободный подъем и опускание без перекручиваний троса. Оптимальная длина от точки крепления до верхней части корпуса – не менее 10 см, чтобы исключить контакт троса с рабочими элементами.
Способы завязывания и обжима троса для надёжной фиксации
Для фиксации троса на скважинном насосе применяются два основных метода: вязка узлами и обжим стальным зажимом (гильзой). Вязка узлов выполняется только на тросах из синтетических материалов или комбинированных, где возможно обеспечить достаточную прочность узла. На металлических тросах предпочтителен обжим.
Самый надёжный узел для синтетического троса – «булинь» с двойным контуром, который уменьшает риск проскальзывания. Дополнительно узел рекомендуется фиксировать пластиковым или металлическим зажимом, чтобы избежать развязывания при вибрациях.
При обжиме металлического троса используют алюминиевые или медные гильзы соответствующего диаметра. Длина обжима должна составлять не менее 8–10 диаметров троса, что обеспечивает равномерное распределение нагрузки и исключает деформацию.
Обжим проводят гидравлическим прессом или механическим клещами с усилием, достаточным для плотного сжатия гильзы без повреждения волокон троса. После обжима конец троса обрезают с запасом в 5–7 мм и фиксируют концевой защитной втулкой.
При использовании нескольких точек крепления троса на насосе следует соблюдать одинаковую технику обжима или вязки на каждой точке, чтобы избежать перераспределения нагрузки и преждевременного износа.
Монтаж ограничителя хода для предотвращения провисания троса
Ограничитель хода устанавливается непосредственно на трос в верхней части скважины, чтобы исключить его чрезмерное провисание и обеспечить стабильное положение насоса. Для монтажа используйте металлическую скобу с резиновыми прокладками, которая фиксируется на тросе с помощью специальных зажимов. Расстояние от ограничителя до крепления троса к верхней части обсадной трубы должно составлять 10–15 см, что позволяет избежать излишнего люфта.
Перед установкой ограничителя тщательно осмотрите трос на предмет износа и повреждений. Ограничитель должен плотно прилегать к тросу, но не сдавливать жилы, чтобы не нарушить целостность конструкции. Для закрепления используйте два зажима: первый устанавливают непосредственно под ограничителем, второй – на 5 см ниже, обеспечивая равномерное распределение нагрузки.
После установки ограничителя проверьте отсутствие свободного перемещения троса в точке крепления. При необходимости отрегулируйте натяжение троса с помощью натяжного устройства, чтобы исключить провисание и минимизировать вибрацию насоса во время работы. Регулярно контролируйте состояние ограничителя при техническом обслуживании, заменяя зажимы при первых признаках коррозии или ослабления крепления.
Проверка надёжности крепления перед опусканием в скважину
Качество крепления троса к скважинному насосу напрямую влияет на безопасность эксплуатации и долговечность оборудования. Перед опусканием в скважину необходимо выполнить комплексную проверку, включающую следующие этапы:
- Осмотр узлов крепления:
- Проверьте отсутствие повреждений, трещин и деформаций на крепежных элементах (хомутах, скобах, зажимах).
- Убедитесь, что соединительные детали не имеют следов коррозии или износа.
- Контролируйте плотность затяжки крепежных винтов и гаек с помощью динамометрического ключа, ориентируясь на рекомендуемый производителем момент затяжки (обычно 20-30 Н·м).
- Проверка фиксации троса:
- Трос должен быть обжат с помощью специализированных зажимов или кримпингов, обеспечивающих минимум 3-х кратный запас прочности по сравнению с рабочей нагрузкой насоса.
- Обязательно проверить, что длина зажима охватывает не менее 15 см троса, а между соседними зажимами выдержан шаг 7-10 см.
- Отсутствие люфта – трос не должен проворачиваться или сдвигаться при нагрузке в 50% от максимальной расчетной силы.
- Испытание крепления нагрузкой:
- Испытание проводится на специальном стенде или путем подвешивания груза, равного 1,5-кратной максимальной рабочей нагрузке насоса, удерживая фиксацию не менее 5 минут без сдвигов.
- Отслеживайте появление звуков трения или смещений, свидетельствующих о слабом закреплении.
- Финальный визуальный контроль:
- Обеспечьте чистоту крепежных узлов от загрязнений и смазку движущихся элементов согласно инструкции.
- Проверьте наличие заводских или сервисных маркировок на местах крепления для подтверждения правильного монтажа.
Только после успешного прохождения всех этапов можно считать крепление троса готовым к погружению и эксплуатации в скважине.
Технология спуска насоса с тросом без перекручивания и рывков
Перед началом спуска необходимо надежно закрепить трос на специальном рым-болте насоса с помощью стального зажима или сварки. Трос должен быть предварительно размотан без скручиваний и иметь запас длины на 1–2 метра больше глубины скважины.
Используйте направляющие ролики или блоки с подшипниками для направления троса в шахту, чтобы снизить трение и предотвратить перекручивание. При отсутствии таких устройств важно контролировать натяжение троса, чтобы оно оставалось постоянным и не допускало провисания.
Спуск насоса выполняется плавно, равномерным темпом, избегая резких рывков. Оптимальная скорость спуска – не более 0,3 м/с. При необходимости останавливайте процесс для корректировки положения насоса и контроля натяжения троса.
Во время опускания периодически проверяйте визуально отсутствие перекручиваний троса, поворачивая верхнюю часть троса вокруг оси в противоположную сторону при обнаружении скручивания. Для этого фиксируйте верхний конец троса в неподвижном состоянии и дайте насосу свободно вращаться в воде.
После установки насоса на рабочую глубину трос фиксируют с помощью хомутов или зажимов на оголовке скважины, избегая чрезмерного натяжения, которое может привести к деформации троса или повреждению насоса.
Вопрос-ответ:
Каким образом правильно выбрать трос для крепления к скважинному насосу?
Для крепления насоса используют прочный и устойчивый к коррозии трос, обычно из нержавеющей стали или оцинкованного металла. Диаметр троса должен соответствовать весу насоса с запасом прочности не менее 20%. Также важно, чтобы трос был гладким, без повреждений и изломов, чтобы избежать его быстрого износа и риска обрыва.
Как закрепить трос на насосе, чтобы он не соскальзывал и не повреждался во время работы?
Трос необходимо надежно привязать к монтажной петле или рыму насоса с помощью специальных зажимов или скруток. Важно использовать не менее двух зажимов, чтобы равномерно распределить нагрузку. Перед этим трос лучше намотать на насос и зафиксировать так, чтобы не было люфтов. Если есть возможность, рекомендуется применять защитные гильзы на местах крепления, чтобы избежать трения и износа.
Можно ли использовать пластиковые хомуты для фиксации троса на скважинном насосе?
Пластиковые хомуты не подходят для такой задачи. Они недостаточно прочные и могут быстро разрушиться под нагрузкой, особенно в условиях повышенной влажности и перепадов температуры. Для надежной фиксации лучше применять металлические зажимы или специальные крепежные элементы, рассчитанные на эксплуатацию в воде.
Какие ошибки чаще всего допускают при креплении троса к скважинному насосу?
Распространенные ошибки — это использование троса с недостаточным запасом прочности, неправильное крепление одним зажимом, отсутствие защиты троса от трения о корпус насоса или стенки скважины. Иногда трос закрепляют слишком туго или наоборот с люфтом, что приводит к повышенному износу или повреждению. Также важно проверить, чтобы узлы не имели острых краев, способных повредить трос.
Как проверить надежность крепления троса перед опусканием насоса в скважину?
После крепления троса нужно несколько раз подтянуть его вручную и проверить отсутствие скольжения или ослабления узлов. Желательно провести нагрузочное тестирование, имитируя вес насоса, чтобы убедиться в прочности крепления. Осмотрите крепежные места на предмет деформаций или повреждений. При обнаружении малейших проблем лучше исправить их до опускания оборудования в воду.
Какие способы существуют для крепления троса на скважинном насосе, чтобы избежать повреждений и обеспечить надежную фиксацию?
Для крепления троса на скважинном насосе обычно используют несколько методов, направленных на предотвращение износа и повреждений. Один из распространённых вариантов — фиксация троса с помощью металлической зажимной муфты, которая сжимается на тросе, не допуская его скольжения. При этом важно оставлять небольшой запас для регулировки и избегать чрезмерного натяжения, чтобы не повредить внутренние элементы насоса. Также применяют специальные монтажные петли или рым-болты, которые фиксируются на корпусе, позволяя равномерно распределить нагрузку. Важно использовать материалы, устойчивые к коррозии, чтобы крепление сохраняло прочность при контакте с водой и агрессивной средой скважины.
Как правильно проверить надежность крепления троса на скважинном насосе после установки?
После закрепления троса необходимо провести несколько проверок. Сначала стоит осмотреть место крепления на наличие заусенцев, трещин или деформаций, которые могут привести к ослаблению фиксации. Затем следует аккуратно потянуть трос рукой, чтобы убедиться, что он не соскальзывает и не люфтит. Хорошим признаком является отсутствие заметных изменений в положении троса под нагрузкой. Кроме того, рекомендуется проверить состояние крепежа через некоторое время эксплуатации — например, после первых нескольких часов работы насоса, чтобы вовремя обнаружить возможные проблемы. Если крепеж использует зажимы, стоит убедиться, что они не ослабли и не имеют следов коррозии.
