Замена электропроводки без капитального ремонта – задача, требующая точного расчёта и соблюдения нормативов. Она актуальна для владельцев квартир с устаревшей проводкой, особенно если последний монтаж был выполнен более 30 лет назад. Такие сети часто не справляются с нагрузкой современных электроприборов и представляют потенциальную угрозу безопасности.
Работа начинается с подготовки схемы: необходимо определить, какие линии будут заменены, где расположены потребители и распределительные коробки. Старые алюминиевые провода рекомендуется заменить на медные сечением не менее 1,5 мм² для освещения и 2,5 мм² для розеточных групп. Использовать лучше провод типа ВВГнг или NYM – они устойчивы к нагреву и соответствуют современным требованиям пожарной безопасности.
Чтобы не портить отделку, применяют внешнюю прокладку в кабель-каналах. Они монтируются по верхней части стен или по плинтусам и могут быть выполнены из ПВХ с самозатухающим покрытием. При выборе важно учитывать нагрузку на каждую линию и установить отдельные автоматы в щитке. Для кухни и ванной обязательна установка УЗО с током утечки не более 30 мА.
Монтаж следует начинать с обесточивания квартиры и демонтажа старой проводки, если она доступна. Новые кабели фиксируются внутри каналов с возможностью быстрого доступа. Распределительные коробки должны оставаться доступными для ревизии. Все соединения выполняются с помощью клеммных зажимов типа WAGO или через сварку – скрутки недопустимы.
Проверка новой линии осуществляется после подключения всех элементов. Важно использовать индикатор напряжения и мультиметр для оценки целостности сети и отсутствия утечек. После тестирования подключается автоматический выключатель. Все работы необходимо выполнять в соответствии с ПУЭ и СП 256.1325800.2016.
Как определить трассы старой проводки и спланировать новую схему
Сначала обесточьте квартиру через вводной автомат. Используйте бесконтактный индикатор напряжения, чтобы убедиться в отсутствии фазы на розетках и выключателях. Старую проводку часто укладывали строго вертикально и горизонтально от розеток и выключателей. Отслеживайте такие участки визуально и при помощи детектора скрытой проводки. Устройства с функцией определения проводов под напряжением и без – предпочтительнее.
Для точного понимания схемы откройте распределительные коробки. В них видны направления отходящих линий. Фиксируйте каждую трассу: делайте фото, помечайте стены маркером. Снимите внешние панели розеток и выключателей, чтобы определить тип и сечение проводов – часто это алюминий сечением 2,5 мм² или 1,5 мм². Такие данные помогут при расчёте новых линий.
Новая схема должна учитывать:
1. Разделение нагрузки: отдельные линии на мощные приборы (водонагреватель, стиральная машина, варочная панель).
2. Укладку кабелей в гофре поверх старой отделки: по стенам, потолку, вдоль плинтусов или в декоративных коробах.
3. Использование медного кабеля сечением не менее 2,5 мм² для розеток и 1,5 мм² для освещения.
Создайте схему с указанием всех планируемых точек, трасс, сечений и номиналов автоматов. Определите узлы соединений – оптимально свести все линии в распределительный щит с маркировкой групп. Для прокладки без штробления избегайте пересечений и перегибов – это упростит монтаж и последующее обслуживание.
Какие кабели и материалы выбрать для открытой электропроводки
Для открытой прокладки применяются кабели с двойной изоляцией, стойкой к механическим повреждениям и ультрафиолету. Оптимальный выбор – кабель марки ВВГнг-LS, не поддерживающий горение и выделяющий минимум дыма при перегреве. Диаметр жил выбирается исходя из нагрузки: для розеток – 2,5 мм², для освещения – 1,5 мм², для варочной панели или электроплиты – 4–6 мм².
Кабель прокладывается в кабель-каналах из ПВХ с самозатухающими свойствами. Ширина и высота канала подбираются с запасом – минимум на 30% больше суммарного сечения всех проводов внутри. Для жилых помещений достаточно каналов 16×16 мм для освещения и 25×40 мм для групповых линий розеток.
Соединения выполняются только в распределительных коробках с клеммами WAGO или гильзами с последующей опрессовкой. Скрутки под изоленту недопустимы. Коробки должны иметь негорючий корпус и степень защиты не ниже IP20. При монтаже розеток и выключателей используются модели с наружной установкой в корпусах из термостойкого пластика, с заземляющим контактом и степенью защиты от IP44 и выше – особенно во влажных помещениях.
Обязателен медный провод – алюминиевые запрещены в новых электросетях по ПУЭ. При выборе обращайте внимание на ГОСТ 31996-2012 – это гарантия соответствия нормам по сечению и материалу изоляции. Для дополнительных защитных мер можно применять металлорукав или гофру из ПВХ, если кабель проложен вне кабель-канала.
Все материалы должны иметь сертификаты пожарной безопасности и быть рассчитаны на напряжение 660 В. Не рекомендуется использовать кабели с маркировкой ПУНП – они не соответствуют современным требованиям и часто не выдерживают реальные нагрузки в квартире.
Как проложить провода по стенам без штробления
Для открытой прокладки кабелей используют кабель-каналы, плинтусные системы, короб-каналы и гофротрубу. Наиболее аккуратный способ – установка кабель-каналов из ПВХ, крепящихся к стенам дюбелями с шагом 40–50 см. При изгибах и поворотах применяют уголки и соединительные элементы.
Минимальный размер канала для линии освещения – 12×12 мм, для розеточных групп – не менее 16×25 мм. При выборе учитывают запас на дополнительный кабель и удобство монтажа. Кабели внутри канала не должны быть в натяг, иначе возможен перегрев. Рекомендуется использовать медный кабель ВВГнг-LS с двойной изоляцией.

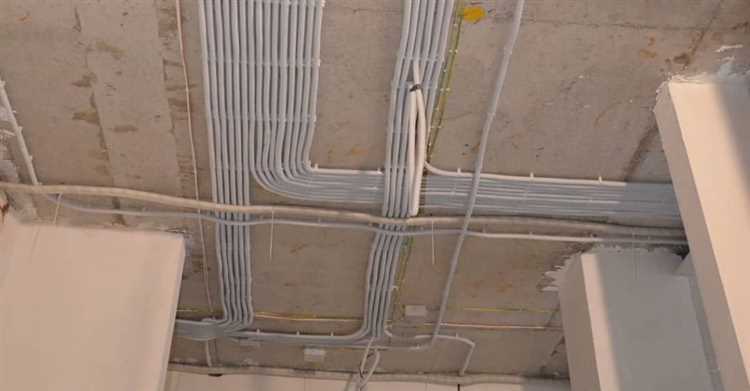

Гофрированные трубы ПВХ или ПНД монтируются с помощью пластиковых клипс или стяжек. При этом кабель должен быть протянут заранее или с применением протяжки. Гофра особенно актуальна при прокладке вдоль потолка и стен под навесными конструкциями, где не требуется эстетика кабель-канала.
Плинтусные системы позволяют скрыть проводку у пола. Подходят для замены старой проводки в панельных домах. Монтаж осуществляется на саморезы с шагом 30–40 см. В плинтус укладываются кабели до 3×2.5 мм². Нельзя прокладывать кабели под углом – только строго горизонтально или вертикально.
Все соединения выполняются в распределительных коробках с клеммниками типа WAGO или гильзами ГМЛ с последующей изоляцией термоусадкой. Соединения в каналах без доступа запрещены. Проверку цепей проводят мультиметром и индикаторной отверткой после подключения. Нагрузка на розеточную линию – не более 3,5 кВт.
Как установить наружные розетки и выключатели
Для монтажа наружных розеток и выключателей потребуется плоская отвертка, индикатор фазы, перфоратор с буром, дюбели, саморезы, кабель ВВГнг-LS 3×2,5 для розеток и 3×1,5 для выключателей, кабель-каналы соответствующего сечения, розетки и выключатели в накладном исполнении.
Перед началом работ обесточьте квартиру и убедитесь в отсутствии напряжения индикатором. Проложите кабель-каналы вдоль стен, избегая пересечений с газовыми трубами и отоплением. Фиксируйте их саморезами с шагом не более 40 см, в углах используйте специальные поворотные элементы или аккуратно подрезайте под 45°.
Кабель укладывайте внутрь каналов с небольшим запасом по длине, чтобы избежать натяжения. Крепите розеточные коробки дюбелями в удобных местах: не ближе 15 см от пола для розеток и 90–110 см от пола для выключателей. При подключении соблюдайте цветовую маркировку: фаза (обычно коричневый или красный), ноль (синий), заземление (жёлто-зелёный).
В розетке фазу подключайте к левому контакту, ноль – к правому, заземление – к центральному. Для выключателя фаза заводится на входной контакт, а с выходного направляется к нагрузке. Не подключайте ноль или землю к выключателю.
После установки проверьте надёжность креплений, зафиксируйте крышки, верните напряжение и протестируйте работу каждого элемента. Не допускайте шатающихся соединений – это потенциальный источник нагрева и возгорания.
Как спрятать провода в коробах, плинтусах и декоративных элементах
Для скрытой прокладки проводки без демонтажа отделки используют кабель-каналы, напольные и потолочные плинтусы с полостью, а также элементы декора, имитирующие архитектурные детали. Эти решения позволяют обойтись без штробления стен и сохранить эстетичный вид помещения.
- Кабель-каналы – пластиковые или металлические короба с крышкой. Устанавливаются на поверхность стены, потолка или мебели. Ширина подбирается с учётом количества и диаметра проводов. Минимальный зазор между проводами – 20%, чтобы избежать перегрева. Крепление – саморезами с дюбелями или двусторонним скотчем (при малой нагрузке и ровной поверхности).
- Плинтусы с кабель-каналом – специальные модели с центральным каналом и съёмной планкой. Монтируются по периметру пола. Преимущество – скрытие не только электрики, но и слаботочных линий. Углы и соединения оформляются заводскими элементами: внешние и внутренние уголки, соединители, заглушки.
- Потолочные плинтусы (галтели) – подойдут для прокладки по стыку стены и потолка, особенно если нет натяжного потолка. Используются облегчённые плинтусы из пенополистирола с выемкой под провод. После укладки их можно зашпаклевать и покрасить под цвет отделки.
- Фальшбалки – декоративные коробчатые конструкции, имитирующие деревянные балки. Внутри можно прокладывать силовую и слаботочную проводку. Крепятся к потолку анкерами, обеспечивают быстрый доступ при необходимости.
- Мебель и ниши – проводка может быть скрыта внутри кухонных шкафов, встроенных гардеробов, за фальшпанелями. Важно использовать гофру ПВХ или ПНД для дополнительной защиты и предотвращения контакта с предметами мебели.
При любом способе скрытия проводов соблюдается минимальный радиус изгиба кабеля (не менее 10 диаметров), недопустимо пересечение силовых и слаботочных линий без экранирования. Все ответвления – в распределительных коробках с крышками. Для проводки используют только медный кабель с двойной изоляцией (например, ВВГнг-LS).

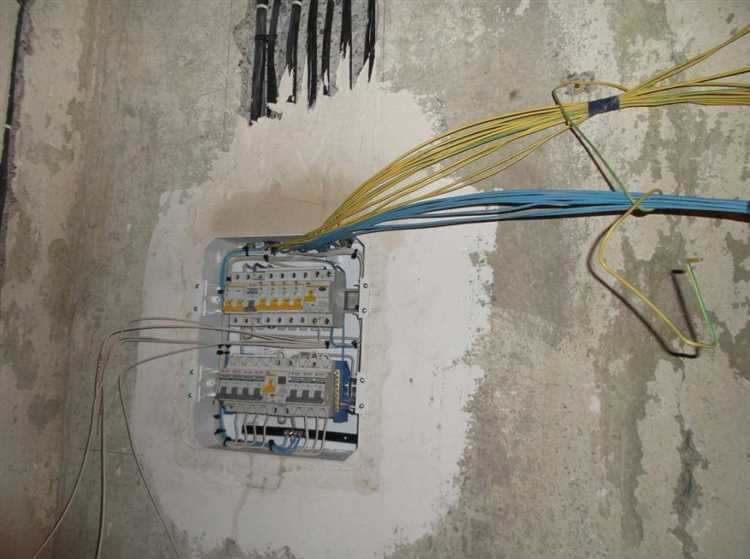

Как подключить новую проводку к существующему электрощиту
Перед началом работы отключите главный автомат на электрощите, чтобы исключить риск поражения током. Используйте индикаторную отвертку для проверки отсутствия напряжения на клеммах.
Выберите подходящие по сечению провода для подключения новой линии – минимальное сечение медного жилы для освещения 1,5 мм², для розеток – 2,5 мм². При подключении к электрощиту используйте отдельные автоматические выключатели (ВА) или дифференциальные автоматы (УЗО), соответствующие нагрузке новой цепи.
Подключайте фазный провод к клемме автомата, нулевой – к шине N, а защитный (земля) – к шине PE. Убедитесь, что все клеммы надежно затянуты, чтобы избежать перегрева и искрения.
При необходимости установите вводной автомат или УЗО с характеристиками, согласованными с существующей системой, чтобы обеспечить защиту и селективность срабатывания.
Провода вводите в электрощит через кабельные вводы с уплотнителями, чтобы предотвратить повреждение изоляции. Используйте маркированные клеммы или бирки для обозначения новой линии, что облегчает дальнейшее обслуживание.
После подключения проведите проверку с помощью мультиметра: измерьте сопротивление изоляции и убедитесь в отсутствии короткого замыкания. Включите автоматы последовательно и контролируйте работу цепи.
Все работы выполняйте согласно требованиям ПУЭ и ПТЭЭП, при необходимости привлекайте квалифицированного электрика для проверки и оформления соответствующей документации.
Как проверить безопасность и работоспособность новой проводки
Используйте мультиметр для проверки целостности цепи и отсутствия короткого замыкания. Измерьте сопротивление изоляции между фазой и землёй – нормальное значение должно быть не менее 1 МОм.
Проверьте правильность подключения автоматических выключателей и дифференциальных устройств (УЗО). Для УЗО выполните тест с помощью встроенной кнопки – устройство должно сработать мгновенно, отключая питание.
Измерьте напряжение в розетках и выключателях – оно должно быть в пределах 220 ± 10 В. Снижение или повышение напряжения указывает на проблемы с проводкой или нагрузкой.
Для оценки нагрузочной способности подключите нагрузочный прибор (например, мощную лампу или электронагреватель) и проверьте, не перегреваются ли провода и клеммы после 10–15 минут работы.
Используйте индикаторную отвёртку для проверки наличия напряжения на каждом проводе при выключенном и включённом состоянии выключателей. Это исключит ошибки в подключении фаз.
Обязательно протестируйте цепи заземления с помощью тестера сопротивления заземления. Значение должно быть не выше 4 Ом для надёжного отвода тока в аварийной ситуации.
При наличии сложных участков рекомендуется вызвать сертифицированного электрика для проведения тепловизионного контроля и дополнительных измерений, чтобы исключить скрытые дефекты.
Вопрос-ответ:
Можно ли поменять проводку в квартире без демонтажа стен и пыли?
Да, заменить проводку без полного ремонта возможно, если использовать накладные кабель-каналы или специальные короба. Такой способ не требует сверления больших отверстий или снятия штукатурки, что позволяет избежать пыли и грязи. Главное — грамотно спланировать трассы и выбрать подходящие материалы, чтобы сохранить аккуратный вид и безопасность.
Какие инструменты и материалы понадобятся для замены электропроводки без ремонта?
Для работы понадобятся: изоляционная лента, кабель-каналы или гофрированная трубка, шуруповёрт, плоскогубцы, индикатор напряжения, перфоратор с тонким сверлом (если понадобится сделать небольшие отверстия), а также новый кабель соответствующего сечения. Важно заранее подобрать качественные материалы и проверить состояние электрощитка.
Насколько безопасен способ замены проводки без вскрытия стен?
При правильном монтаже и соблюдении правил техники безопасности такой метод является безопасным. Кабель должен быть проложен так, чтобы не создавать механических нагрузок и не перегреваться. Использование сертифицированных кабель-каналов и надежных креплений помогает избежать повреждений и коротких замыканий. Тем не менее, проверку и подключение лучше доверить квалифицированному электрику.
Сколько времени занимает замена проводки без ремонта и стоит ли доверять это самому?
Время работы зависит от площади квартиры и сложности маршрутов проводки, обычно это занимает от нескольких часов до пары дней. Если есть базовые навыки обращения с электрикой, можно выполнить часть работы самостоятельно, особенно подготовку и прокладку кабеля в каналах. Однако подключение к распределительному щитку и проверку безопасности лучше поручить специалисту, чтобы избежать ошибок и обеспечить надежность.
