Как заменить реле давления на насосной станции

Реле давления – это ключевой элемент в системе насосной станции, отвечающий за автоматическое включение и выключение насоса в зависимости от давления воды в трубопроводе. Если реле выходит из строя, это может привести к непрерывной работе насоса, его перегреву и преждевременному износу. В этой статье описан процесс замены реле давления на насосной станции, который можно выполнить самостоятельно, следуя простым и понятным шагам.

1. Подготовка к замене реле

Перед тем как приступить к замене реле, необходимо обесточить насосную станцию. Для этого отключите устройство от электрической сети. Также важно закрыть кран подачи воды, чтобы избежать пролива и повреждения оборудования.

2. Выбор нового реле давления

При замене реле давления важно подобрать устройство, подходящее по параметрам, таким как диапазон давления и тип подключения. Обычно реле давления имеют диапазон регулировки от 1 до 6 бар. Убедитесь, что новое реле соответствует характеристикам вашей насосной станции. При выборе стоит также учитывать его тип – механическое или электронное.

3. Снятие старого реле

Для снятия реле давления открутите соединительные болты или гайки, которые фиксируют его к корпусу насосной станции. После этого аккуратно отсоедините провода питания и сигнальные провода, чтобы не повредить их.

4. Установка нового реле

Установите новое реле давления на место старого, подключите провода в соответствии с маркировкой. Важно следить за точностью соединений, чтобы избежать коротких замыканий или других неисправностей. Закрепите реле и проверьте его положение – оно должно быть установлено строго вертикально для правильной работы.

5. Проверка работы насосной станции

После установки нового реле подключите насосную станцию к электросети и откройте кран подачи воды. Включите насос и убедитесь, что реле корректно реагирует на изменение давления: насос должен включаться и выключаться в соответствии с настройками устройства.

Замена реле давления – это важная часть обслуживания насосной станции, которая позволяет продлить срок службы оборудования и обеспечить его надежную работу. Следуя этим простым рекомендациям, вы сможете выполнить замену реле без необходимости вызова специалиста.

Подготовка инструмента и материалов для замены реле давления

Для замены реле давления на насосной станции потребуется несколько инструментов и материалов, чтобы обеспечить точность работы и избежать повреждений оборудования. Важно заранее подготовить все необходимое, чтобы избежать непредвиденных задержек в процессе замены.

1. Основной инструмент:

• Гаечный ключ (обычно размер 17–19 мм), для откручивания гаек, удерживающих реле давления.
• Отвёртка (крестовая или плоская), если потребуется снять защитную крышку или элементы подключения проводки.
• Ключи для соединений (в зависимости от конструкции, могут понадобиться разводной ключ или комплект ключей разных размеров для снятия соединений трубопроводов).
• Плоскогубцы, для корректной работы с проводами или фиксацией мелких элементов.

2. Материалы:

• Новый комплект реле давления, подходящий по характеристикам для вашей насосной станции. Обратите внимание на модель и номинальные параметры устройства, такие как диапазон давления.
• Лента фум или уплотнительные кольца для герметизации соединений трубопроводов при подключении нового реле.
• Изоляционная лента, если потребуется изолировать проводку после установки реле.
• Мазь или смазка для защиты резьбы и предотвращения коррозии в местах соединений.

3. Дополнительные материалы:

• Антиоксидантная жидкость, если требуется обработка старых контактов или металлических частей для предотвращения окисления.
• Очиститель контактов для удаления загрязнений с электрических соединений.

После подготовки инструментов и материалов можно приступать к работе, убедившись, что все необходимые элементы под рукой, а насосная станция отключена от электросети и воды.

Остановка насосной станции и снятие старого реле давления

Перед тем как приступить к снятию реле давления, необходимо отключить насосную станцию от электросети. Для этого выключите главный автомат или отключите питание на распределительном щите. Убедитесь, что станция полностью обесточена, чтобы избежать поражения электрическим током.

После отключения питания, остановите работу насоса, убедившись, что все процессы завершены. Проверьте, чтобы давление в системе снизилось до безопасного уровня – обычно оно должно упасть до нуля. Используйте манометр для точной проверки показателей давления в насосной станции. Если давление остается высоким, подождите некоторое время до полной стабилизации.

Когда станция остановлена, открутите крышку распределительного шкафа, если она присутствует, и снимите защитную крышку реле давления. Это позволит вам получить доступ к монтажным винтам, которые крепят старое реле. Примечание: иногда может потребоваться дополнительный инструмент для ослабления винтов, если они сильно затянуты или зафиксированы.

Аккуратно отсоедините электрические провода от реле, запомнив их расположение. Чтобы избежать ошибок при установке нового реле, рекомендуется сделать фото проводки или записать информацию о цветах проводов и их назначении. После отсоединения проводов аккуратно снимите реле с его места установки.

Осторожно осмотрите снятое реле на предмет повреждений или загрязнений. Если реле работало неисправно, это может быть вызвано его износом или загрязнением. Важно учесть, что старое реле можно заменить только на аналогичное устройство с учетом его характеристик (давление включения и отключения, мощность насоса). Если вы не уверены в выборе, проконсультируйтесь с консультантом или обратитесь к инструкции по эксплуатации станции.

Подключение нового реле давления: важные моменты

При подключении нового реле давления на насосной станции следует учесть несколько ключевых моментов для правильной работы устройства и безопасности всей системы.

• Правильный выбор реле давления: Убедитесь, что выбранное реле соответствует характеристикам вашей насосной станции. Учитывайте максимальное давление, которое будет возникать в системе, а также рабочие диапазоны устройства.

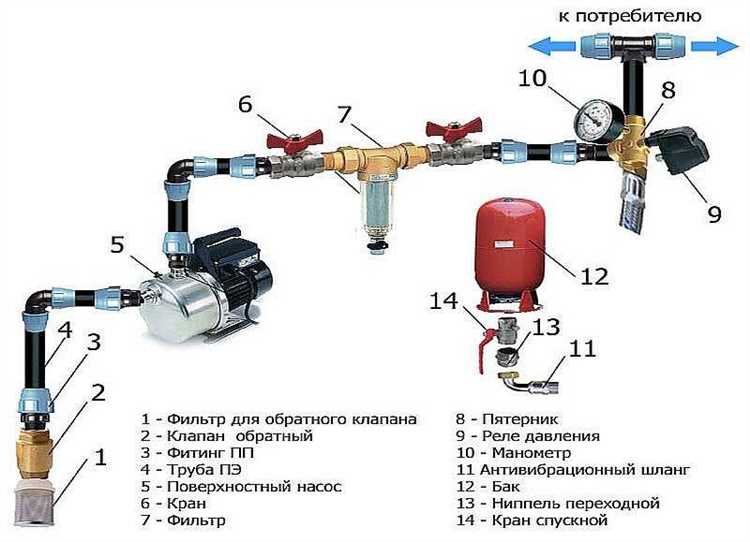

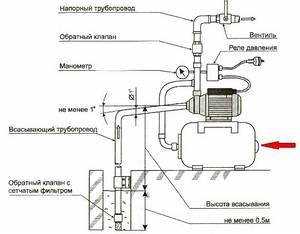

• Положение установки: Реле должно быть установлено на выходе насоса или в месте, где давление максимально стабильно. Это обеспечит точность измерений и корректную работу устройства.
• Соединение с трубопроводом: При подключении важно не допускать утечек. Используйте герметичные фитинги и проверяйте каждый элемент на прочность и герметичность соединений.
• Электрические соединения: Подключение проводки к реле давления требует соблюдения норм безопасности. Важно, чтобы все электрические соединения были выполнены качественно, а провода надежно закреплены. Рекомендуется использовать клеммные соединения, а не просто заворачивать провода.
• Настройка порога срабатывания: После установки реле, настройте его на нужные значения давления. Обычное значение для стандартных систем – 1,5–2 атмосферы для включения и 3–4 атмосферы для отключения. Убедитесь, что давление в системе соответствует установленным параметрам.
• Проверка работы: После подключения проверьте работу реле в условиях нормальной эксплуатации. Для этого включите насос и следите за показаниями давления, чтобы убедиться в правильности срабатывания реле и отсутствии утечек.
• Периодическая проверка: Регулярно проверяйте состояние реле давления и корректность его настройки. Даже небольшие изменения в работе могут привести к неправильному функционированию насосной станции.

Настройка пороговых значений реле давления для оптимальной работы

Для эффективной работы насосной станции важно правильно настроить пороговые значения реле давления. Это позволяет предотвратить как недостаточное, так и избыточное давление в системе, что может привести к повреждениям оборудования или нарушению нормальной работы. Определение точных порогов требует учета характеристик насоса и параметров системы водоснабжения.

Реле давления регулирует включение и выключение насоса, опираясь на установленные пороговые значения. Чаще всего на реле можно настроить два ключевых порога: минимальное (нижнее) и максимальное (верхнее) давление. Эти значения должны соответствовать требованиям, установленным для вашей насосной станции и сети водоснабжения.

Рекомендуется настраивать пороги следующим образом:

Минимальное давление: Порог срабатывания реле в нижней точке должен быть установлен на уровне, при котором насос начнёт работать, чтобы обеспечить необходимое давление в системе. Обычно минимальное давление составляет 1,5 — 2 атм для бытовых станций. Если давление будет слишком низким, насос будет включаться часто, что приведет к его износу.

Максимальное давление: Порог верхнего давления должен быть настроен так, чтобы насос выключался при достижении безопасного уровня давления. Это предотвращает перегрузку системы и повреждение труб и клапанов. Обычно максимальное давление устанавливается на уровне 4 — 5 атм для большинства моделей насосных станций.

Для достижения наилучших результатов важно учитывать следующие моменты:

• Тип и мощность насоса – для более мощных насосов требуются более высокие пороги давления.
• Длина и диаметр трубопровода – чем длиннее и толще трубы, тем большее давление нужно для нормального функционирования системы.
• Наличие расширительного бака – если бак есть, то пороги могут быть установлены на более высокие значения, так как бак компенсирует кратковременные колебания давления.

Неправильно настроенные пороговые значения могут привести к частым срабатываниям защиты, что негативно скажется на сроке службы оборудования. Также важно следить за состоянием мембраны реле давления и проверять ее регулярную замену, так как изношенная мембрана может привести к неверным показаниям.

Проверка герметичности соединений после установки реле

После установки реле давления на насосной станции важно проверить герметичность всех соединений, чтобы избежать утечек воды и воздуха, которые могут снизить эффективность работы системы.

Для этого выполните следующие шаги:

1. Отключите насос и убедитесь, что система не находится под давлением.
2. Проверьте, не повреждены ли уплотнительные элементы, такие как прокладки и кольца. Они должны быть в хорошем состоянии для предотвращения утечек.
3. Запустите насос и тщательно осмотрите места соединений на наличие капель воды или признаков влаги.
4. Используйте мыльный раствор для проверки герметичности. Нанесите раствор на соединения. Если появятся пузырьки, это свидетельствует о наличии утечки.
5. Если утечка обнаружена, подтяните соединение или замените поврежденные прокладки. Повторите проверку.

Важно помнить, что утечки могут возникать не только в местах соединений, но и в самом реле. Поэтому его нужно проверять на наличие трещин или дефектов.

По завершению всех проверок убедитесь, что давление в системе стабильно и не падает после выключения насоса.

Запуск насосной станции и тестирование работы нового реле

После установки нового реле давления важно правильно настроить и протестировать работу насосной станции. Первоначально подключите станцию к электросети, проверив надежность всех соединений. Убедитесь, что питание поступает корректно, а все элементы системы закреплены должным образом.

Перед включением насосной станции вручную проверьте давление в системе. Используйте манометр для точной проверки значения, которое должно соответствовать порогу включения нового реле. Это важно, так как неверно настроенное реле может привести к излишнему износу насоса или его частым включениям/выключениям.

Включите насосную станцию и наблюдайте за ее работой. Когда давление в системе достигнет минимального значения, реле должно включить насос. Убедитесь, что насос запускается без задержек, а давление увеличивается до требуемого уровня, после чего насос должен автоматически отключиться при достижении максимального давления.

Во время теста внимательно следите за любыми необычными звуками или вибрациями, а также за стабильностью работы реле. Если насос не включается или не выключается вовремя, проверьте настройки порогов давления реле. Порой достаточно небольших корректировок, чтобы система работала корректно.

Также проверьте герметичность всех соединений в системе. Утечки воды могут повлиять на давление и работу насоса. Если система работает нормально, но насос не выключается, это может свидетельствовать о неправильной настройке максимального давления реле.

По завершении тестирования рекомендуется провести несколько циклов включения и выключения насоса, чтобы убедиться в стабильности работы реле при разных давлениях в системе. Если все настройки верны, можно считать установку реле завершенной и готовой к эксплуатации.

Вопрос-ответ:

Как понять, что реле давления на насосной станции нужно заменить?

Основной признак неисправности реле давления — это нестабильная работа насосной станции. Если насос включается или выключается слишком часто, не поддерживает заданное давление или вовсе не работает, возможно, причина в поломке реле. Также стоит обратить внимание на утечку воды или шумы, которые могут указывать на повреждения реле.

Какие инструменты потребуются для замены реле давления на насосной станции?

Для замены реле давления вам понадобятся следующие инструменты: разводной ключ или набор ключей для откручивания гаек, крестовая отвертка для снятия крышки, а также манометр для проверки нового реле после установки. Желательно иметь тряпку или емкость для сбора воды, так как при замене может выйти немного жидкости из системы.

Как правильно установить новое реле давления на насосную станцию?

Для начала отключите насосную станцию от электричества и воды. После этого открутите старое реле и аккуратно отсоедините его от трубопровода и проводки. Установите новое реле на его место, подключив все детали точно так же, как были подключены в старом устройстве. После установки проверьте герметичность соединений и настройте рабочее давление на устройстве. Включите систему и проверьте, как работает насос, на предмет стабильности давления.

Можно ли заменить реле давления самостоятельно, или лучше вызвать специалиста?

Замена реле давления — это несложная процедура, которая вполне доступна для самостоятельного выполнения, если у вас есть базовые навыки работы с сантехническими устройствами. Однако, если вы сомневаетесь в своих силах или не уверены в правильности подключения, лучше обратиться к специалисту, чтобы избежать ошибок в установке или повреждения оборудования.

Как настроить давление после замены реле?

После установки нового реле давления нужно настроить его на нужные параметры. Для этого обычно на устройстве есть регулировочный винт, с помощью которого можно задать желаемое значение давления. Подключите насос, откройте водозабор и наблюдайте за манометром. Когда давление достигнет заданного значения, реле должно отключить насос. Если нужно, отрегулируйте настройку винтом до достижения стабильного давления в системе.
