Дверной звонок – элемент системы оповещения, без которого не обходится ни одна квартира. В современных многоквартирных домах чаще всего встречаются электромеханические и электронные звонки, питающиеся от сети 220 В или с использованием блока питания на 12–24 В. Замену можно выполнить самостоятельно, имея базовые навыки обращения с инструментом и соблюдая меры безопасности при работе с электросетью.
Перед началом работ необходимо определить тип текущего звонка и источник его питания. Если устройство подключено напрямую к бытовой электросети, потребуется обесточить соответствующую линию в электрощите. Для звонков, подключённых через трансформатор, важно проверить рабочее напряжение – новые модели должны быть совместимы по параметрам.
Выбор нового звонка зависит от нескольких факторов: уровня громкости, наличия дополнительных функций (например, световая индикация), типа крепления и габаритов. При покупке обратите внимание на комплектацию – в некоторых моделях кнопка и основной блок продаются отдельно. Также важно убедиться, что провода питания и сигнальный кабель имеют достаточную длину для подключения без дополнительных соединений.
Инструменты, которые понадобятся для замены: отвёртка, индикаторная отвёртка или мультиметр, нож для зачистки проводов, изоляционная лента. Установка нового звонка занимает в среднем 15–30 минут. Работы следует начинать только после полной проверки отсутствия напряжения на проводах. При подключении важно соблюдать полярность (для моделей с электронной схемой) и качественно зафиксировать контакты, чтобы избежать сбоев в работе.
Как определить тип установленного дверного звонка
Сначала отключите электричество в щитке, чтобы исключить риск поражения током. Затем аккуратно снимите крышку звонка, используя отвертку. Осмотрите внутреннюю часть устройства.
Если виден трансформатор, а провода подключены к клеммам с маркировкой 220В и 8-12В, установлен электромеханический звонок. Он издает звук с помощью вибрации металлического язычка и работает только при наличии низковольтного питания.
Если внутри корпуса микросхемы, динамик и батарейки либо модуль, подключенный напрямую к сети без понижающего трансформатора, перед вами электронный звонок. Он может воспроизводить мелодии и чаще всего питается от батареек или через встроенный блок питания.
Если на лицевой части звонка или в его корпусе находится беспроводной модуль (антенна, кнопка сопряжения), устройство относится к радиозвонкам. Определите это также по отсутствию проводного соединения с кнопкой вызова.
Запомните расположение проводов и их маркировку – это упростит установку нового устройства. Обратите внимание на количество подключенных проводов: два означают простую схему, три и более – возможное наличие подсветки или дополнительного питания.
Какие инструменты понадобятся для замены звонка
Для демонтажа старого и установки нового дверного звонка потребуется минимальный, но точный набор инструментов. В первую очередь необходима отвертка с крестовым и плоским шлицем – большинство креплений звонков выполнены именно под такие биты. Удобнее использовать отвертку с набором сменных насадок.
Мультиметр обязателен для проверки наличия напряжения на проводах и определения, отключено ли питание. Это критично для безопасности работ. Без этой проверки есть риск получить удар током.
Нож или стриппер пригодятся для зачистки проводов, если при установке нового звонка потребуется обновить контактные соединения. Использовать нож следует с осторожностью, чтобы не повредить жилы кабеля.
Если звонок питается от сети 220 В, перед началом работ понадобится индикаторная отвертка для первичной проверки напряжения. При использовании беспроводного звонка может потребоваться дрель с буром диаметром до 6 мм для сверления отверстий под крепёжную планку.
Крепёжные элементы – саморезы, дюбели – обычно входят в комплект с устройством, но если их нет или стены бетонные, следует иметь под рукой набор подходящих по размеру дюбелей и саморезов.
Как безопасно обесточить проводку перед работой
Перед заменой дверного звонка необходимо полностью отключить питание на участке, где будут проводиться работы. Это исключит риск поражения электрическим током.
- Откройте распределительный щит квартиры. Обычно он находится в прихожей или на лестничной площадке. Найдите автоматический выключатель, отвечающий за освещение прихожей или коридора, где установлен звонок.
- Выключите соответствующий автомат. Если автоматы не подписаны, отключите все, чтобы гарантировать безопасность.
- После отключения автоматов обязательно проверьте отсутствие напряжения. Для этого используйте двухполюсный индикатор напряжения или мультиметр. Приложите щупы к клеммам звонка или к концам проводов после снятия корпуса. Показание должно быть нулевым.
- Не используйте отвёртки с неоновой лампой – они могут давать ложные сигналы.
- Если звонок питается от отдельного блока питания (часто в новых квартирах), убедитесь, что он тоже отключён. Блоки питания могут быть подключены к розетке – вытащите вилку.
- Работайте только в сухих условиях, без влажных рук и металлических предметов вблизи.
- Используйте инструмент с изолированными ручками.
Только после выполнения всех проверок можно начинать демонтаж старого звонка или подключение нового.
Как демонтировать старый дверной звонок
Отключите питание на электрощите. Обычно звонок подключён к сети 220 В, и работа под напряжением опасна. Найдите автомат, отвечающий за питание коридора или звонка, и выключите его. Убедитесь в отсутствии напряжения с помощью бесконтактного индикатора или мультиметра.
Снимите внешнюю крышку звонка. Она может быть закреплена защёлками, винтами или просто держаться на трении. Используйте плоскую отвертку для аккуратного поддевания по периметру. Не прикладывайте излишнюю силу, чтобы не повредить штукатурку или проводку.
Отсоедините провода. Обычно используется два провода: фазный и нулевой, реже – дополнительный провод от кнопки. Запомните или сфотографируйте их расположение. Ослабьте винтовые зажимы на клеммах и аккуратно извлеките провода. Если соединение выполнено скруткой, разъедините её, не повредив жилы.
Извлеките корпус звонка. Он может быть прикручен к стене саморезами или приклеен монтажным клеем. В первом случае выкрутите винты. Во втором – аккуратно отделите корпус, используя шпатель или канцелярский нож. Остатки клея со стены удалите, чтобы подготовить площадку под новый звонок.
Изолируйте провода, если установка нового устройства откладывается. Используйте колпачки или изоленту. Не оставляйте оголённые жилы. Сложите провода в монтажную коробку или углубление в стене.
Как выбрать совместимую модель нового звонка
Перед покупкой нового звонка необходимо определить тип существующей системы: проводной или беспроводной. Проводной звонок подключается к электропроводке, а беспроводной работает от батареек и использует радиосигнал. Если в квартире уже проложены провода, проще заменить устройство на аналогичное по типу подключения.
Уточните напряжение питания старого звонка. Наиболее распространённые варианты – 220 В переменного тока или 8–12 В через трансформатор. Нельзя устанавливать звонок, не рассчитанный на существующее напряжение: это приведёт к выходу устройства из строя или пожароопасной ситуации. Напряжение обычно указано на корпусе старого звонка или рядом с трансформатором в электрощитке.
Проверьте количество подключённых проводов. Стандартная схема – два провода: фаза и ноль либо фаза и провод от кнопки. Некоторые модели требуют третьего провода для подсветки кнопки или дополнительного питания. Несовместимость по этому параметру приведёт к необходимости доработки схемы подключения.
Если используется дверная кнопка с подсветкой, убедитесь, что новая модель звонка поддерживает этот функционал. В противном случае подсветка может не работать или вызывать ложные срабатывания.
Уточните уровень звукового давления нового звонка – он измеряется в децибелах (дБ). Для квартиры достаточно уровня 70–80 дБ, в больших помещениях лучше выбирать модели от 85 дБ и выше. Убедитесь, что заявленный уровень соответствует фактическому – данные указываются в инструкции или на упаковке.
Проверьте габариты корпуса и способ крепления. Некоторые модели требуют врезного монтажа в стену или коробку, другие – накладного. Если ниша от старого звонка нестандартная, желательно подбирать модель с аналогичными размерами или адаптировать место установки.
Для беспроводных моделей важно учитывать радиус действия – в условиях квартиры сигнал должен свободно проходить сквозь бетонные стены. Минимальный радиус – 30 метров в помещении. При наличии усиленной двери или металлических конструкций стоит выбирать модели с расширенным диапазоном или поддержкой ретранслятора.

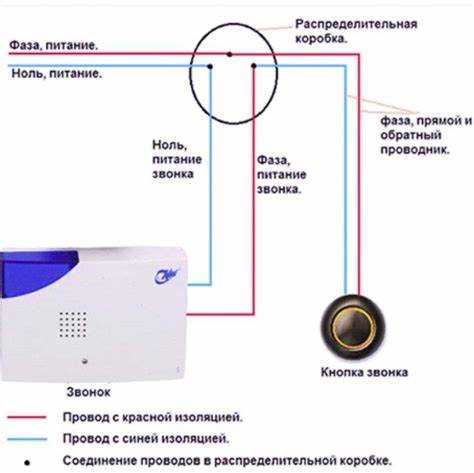

Как подключить проводной звонок к электросети
Для подключения проводного звонка потребуется определить тип питания: 220 В или низковольтное (обычно 8–12 В). Большинство современных звонков работают от низкого напряжения, что требует установки трансформатора.
Шаг 1. Отключите электричество на распределительном щите, чтобы исключить риск поражения током.
Шаг 2. Найдите проводку, питающую звонок. Обычно это пара проводов: фазный и нулевой для 220 В или два провода низкого напряжения с выхода трансформатора.
Шаг 3. Если звонок рассчитан на 220 В, подключите провода напрямую: фазный к одному контакту звонка, нулевой к другому. Если используется трансформатор, подключите его первичную обмотку к сети 220 В, а вторичную – к звонку.
Шаг 4. Обязательно используйте клеммники или винтовые соединения, чтобы обеспечить надежный контакт и избежать искрения.
Шаг 5. Проверьте полярность, если звонок содержит диод или светодиод, чтобы избежать неправильной работы.
Шаг 6. Включите питание и нажмите кнопку звонка. Если сигнал отсутствует, отключите питание и проверьте соединения, целостность проводов и исправность трансформатора.
Рекомендуется применять автомат защиты и заземление для безопасности монтажа.
Как протестировать работу нового звонка после установки
После подключения нового дверного звонка следует проверить его работоспособность в нескольких этапах. Для начала убедитесь, что клеммы правильно зафиксированы и контакты не окислены. Проверьте напряжение на клеммах звонка с помощью мультиметра – значение должно соответствовать характеристикам устройства (обычно 8–12 В переменного тока).
Для тестирования нажмите кнопку вызова и прослушайте звуковой сигнал. Если звонок не срабатывает, проверьте целостность провода, используя тестер на прозвонку. Измерьте сопротивление кнопки: в нажатом состоянии оно должно быть близко к нулю, в отпущенном – бесконечность.
Обязательно оцените громкость и чистоту звука. Звонок не должен издавать искажений или прерывистых сигналов. При обнаружении проблем с громкостью проверьте правильность подключения полярности, если устройство поляризованное.
Проверьте работу звонка под нагрузкой, нажав кнопку несколько раз подряд с разной силой. Звук должен оставаться стабильным без снижения громкости или изменений тона. Если звонок работает от батарей, убедитесь, что напряжение питания в пределах нормы.
В случае установки беспроводного звонка, протестируйте радиус действия, отойдя на максимальное расстояние, при котором сигнал остается стабильным. Наличие препятствий (стены, металлические конструкции) может влиять на дальность работы.
По окончании тестирования закрепите все провода и элементы крепления, чтобы избежать непроизвольных разрывов цепи при эксплуатации.
Вопрос-ответ:
Как выбрать подходящий дверной звонок для квартиры?
Для выбора дверного звонка нужно учитывать несколько факторов: тип установки (проводной или беспроводной), мощность сигнала (чтобы звонок был слышен в любой комнате), а также внешний вид устройства, который должен гармонировать с интерьером. Если у вас несколько дверей, можно выбрать звонок с возможностью подключения нескольких кнопок, что обеспечит удобство и функциональность. Также стоит обратить внимание на материал корпуса и степень защиты от влаги, особенно если звонок будет установлен в коридоре с повышенной влажностью.
Как заменить старый дверной звонок на новый своими руками?
Для замены дверного звонка потребуется немного инструментов: отвертка, плоскогубцы и, возможно, мультиметр для проверки проводки. Сначала отключите электричество, если у вас проводной звонок. Снимите старое устройство, аккуратно открутив крепежные элементы. Затем подключите новый звонок, соблюдая полярность проводов, и установите его на стену. В случае с беспроводным звонком процесс проще, достаточно прикрепить устройство на стену в удобном месте и подключить кнопку.
Как установить беспроводной дверной звонок?
Установка беспроводного дверного звонка требует минимум усилий. Важно выбрать место для приемника, где он будет хорошо слышен. Установите кнопку звонка в удобном месте рядом с дверью, обычно на высоте около 1,5 метров. Затем прикрепите приемник в комнате, где хотите его слышать. После установки батареи в оба устройства и настройке частоты сигнала, тестируйте звонок, чтобы убедиться в его работоспособности.
Как правильно подключить проводной дверной звонок, чтобы избежать ошибок?
Подключение проводного звонка начинается с отключения электричества. Затем аккуратно отсоедините провода от старого звонка, записав их расположение или сделав снимок для удобства. Новый звонок обычно имеет два подключения для проводов: один для «положительного» и один для «отрицательного» контакта. Подключите провода к соответствующим клеммам, после чего закрепите звонок на стене. Проверьте работу устройства, чтобы убедиться, что все подключено правильно, и нет коротких замыканий.
Сколько времени займет замена дверного звонка?
Процесс замены дверного звонка может занять от 15 минут до часа в зависимости от сложности работы. Если у вас проводной звонок и требуется прокладка новых проводов или установка новой коробки, время увеличится. В случае с беспроводным устройством замена гораздо быстрее, так как не нужно проводить дополнительные работы с проводкой. В среднем, установка нового звонка займет около 30 минут, если все инструменты под рукой.
Как заменить дверной звонок в квартире своими руками?
Для замены дверного звонка в квартире своими руками, вам нужно выполнить несколько шагов. Начните с отключения электроэнергии, чтобы обезопасить себя. Затем снимите старый звонок, отсоединив провода. Установите новый звонок на его место, подключив провода в соответствии с инструкцией. После этого закрепите корпус звонка на стене и включите питание. Убедитесь, что устройство работает, и при необходимости отрегулируйте громкость или тональность звука.
