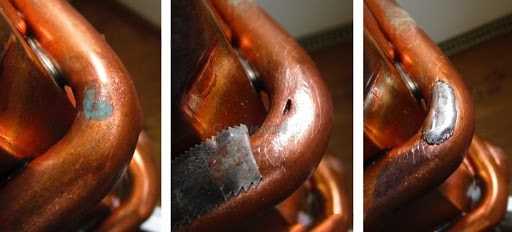

Запайка медной трубки в газовой колонке требует точного подхода: ошибки могут привести к утечке газа или нарушению теплообмена. Чаще всего необходимость пайки возникает при обнаружении микротрещин или после замены поврежденного участка трубки. Важно использовать именно твердый припой с температурой плавления выше 450 °C – мягкий припой не выдержит нагрева в зоне теплообменника.
Для пайки потребуется кислородно-пропановая горелка, припой на основе меди и фосфора (например, марка ПМФ-2), а также флюс для твердых припоев. Перед началом работ нужно перекрыть подачу газа, полностью удалить воду из системы и обеспечить доступ к поврежденному участку. Трубку следует тщательно очистить от окислов механическим способом (наждачка или металлическая щетка) и обезжирить ацетоном.
При нагреве медь не должна менять цвет до темно-красного – перегрев ослабит структуру металла. Припой вводится в зону стыка после достижения рабочей температуры: он должен втягиваться капиллярным эффектом. После остывания проверяется герметичность соединения мыльным раствором при подаче газа под минимальным давлением. Только после успешной проверки допускается сборка и запуск колонки.
Определение места утечки и подготовка трубки к пайке
Для точного выявления утечки газа на медной трубке применяют мыльный раствор. Смешайте воду с жидким мылом в пропорции 3:1 и нанесите кисточкой на предполагаемые участки повреждения при включённой подаче газа. Образование пузырей укажет на точное место утечки. После обнаружения немедленно перекройте подачу газа и проветрите помещение.
Далее трубку необходимо подготовить к пайке. Сначала срежьте повреждённый участок труборезом, обеспечив ровные края без заусенцев. Для соединения используйте фитинг или вставку соответствующего диаметра, если пайка производится с дополнительным элементом. Поверхность трубки на длину не менее 2 см от края тщательно зачистите наждачной бумагой зернистостью P180–P240 до появления характерного металлического блеска. Обезжирьте участок ацетоном или техническим спиртом, избегая попадания на кожу и глаза.
Нанесите флюс тонким равномерным слоем по всей области пайки, включая внутреннюю часть соединительного элемента. Флюс предотвращает окисление и улучшает растекание припоя. Подготовленные компоненты должны быть абсолютно сухими перед началом нагрева.
Выбор припоя и флюса для медной трубки в газовой системе
Для пайки медных трубок в газовых колонках применяют твёрдые припои с высокой температурой плавления – от 600 °C. Наиболее надёжны припои на основе меди и фосфора, например марка ПМФОЦ-6-4-0,5, содержащая 6% марганца, 4% фосфора и 0,5% кремния. Такой состав обеспечивает прочность шва, устойчивость к вибрациям и термическим нагрузкам, характерным для газовых установок.
Фосфорсодержащие припои не требуют флюса при пайке меди с медью, поскольку фосфор выполняет роль активного компонента. Однако при соединении меди с латунью или сталью обязательно используется флюс, предотвращающий окисление и обеспечивающий смачиваемость. Подходит пастообразный флюс марки Ф-38Н или аналог с температурой активации от 600 °C, устойчивый к перегреву и не оставляющий твёрдых остатков.
Не применяйте мягкие припои на основе олова – они не выдерживают рабочих температур газовой системы и разрушаются при термических циклах. Также недопустимы флюсы, содержащие хлориды или аммоний, поскольку они вызывают коррозию меди и ускоряют деградацию соединения.
Перед пайкой поверхности тщательно очищают от окислов механически и обезжиривают ацетоном. Пайка выполняется с использованием кислородно-пропановой или ацетиленовой горелки с регулируемым пламенем для локального нагрева соединения до температуры 700–750 °C.
Очистка и обезжиривание поверхности перед пайкой
Перед пайкой медной трубки в газовой колонке необходимо полностью удалить все загрязнения, окислы и остатки старой пайки с контактных поверхностей. Использование абразивных материалов – обязательный этап. Применяйте мелкозернистую наждачную бумагу (зернистость P180–P240) или абразивную губку до появления характерного металлического блеска на меди.
Очищенные участки следует сразу обезжирить. Эффективный раствор – изопропиловый спирт или ацетон. Нанесите средство на чистую безворсовую салфетку и тщательно протрите соединяемые элементы. Не допускается использование бытовых моющих средств – они оставляют пленку, мешающую сцеплению припоя с металлом.
После обезжиривания важно исключить контакт трубки с руками: даже следы кожного жира ухудшают качество пайки. Надевайте перчатки или используйте чистый инструмент для удержания заготовки. Пайку начинайте не позже чем через 10 минут после обработки поверхности – за это время медь не успевает покрыться оксидной пленкой.

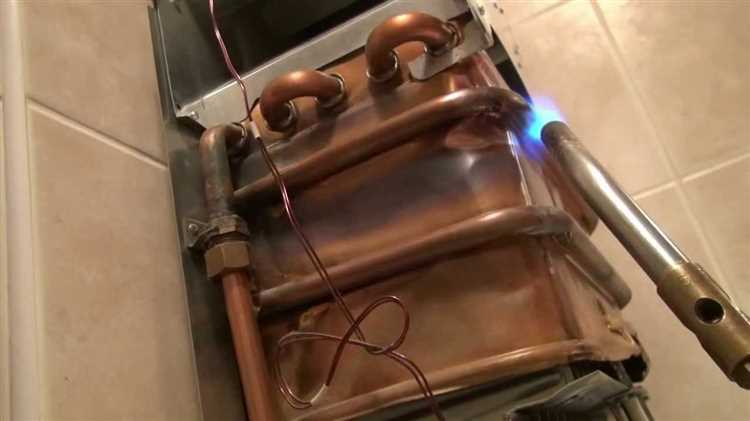

Настройка и использование газовой горелки для пайки
Для пайки медной трубки на газовой колонке требуется точная настройка горелки. Используется портативная газовая горелка с пропаном или пропан-бутановой смесью. Не применяйте ацетиленовые или кислородные системы – избыточная температура может повредить трубку или узел крепления.
- Проверьте герметичность всех соединений на горелке перед розжигом. Используйте мыльный раствор: наличие пузырей – признак утечки.
- Откройте вентиль подачи газа на 1/4 оборота. Это предотвратит резкий выброс пламени.
- Подожгите горелку с помощью пьезозажигания или длинной спички, удерживая факел подальше от лица.
- Отрегулируйте пламя: должен быть чётко выраженный синий конус длиной 2–3 см. Жёлтое пламя – признак недостатка кислорода, жёсткий свист – избытка.
Во время пайки важно контролировать расстояние между соплом и трубкой – 2–3 см. При меньшем расстоянии возможен перегрев, при большем – недостаточный прогрев. Прогревайте соединение равномерно, не задерживаясь в одной точке.
- Пайку начинайте только после достижения температуры плавления припоя (примерно 220–250 °C для олова с серебром).
- Подносите припой к месту соединения, а не к пламени. Если всё прогрето правильно, он сам потечёт внутрь зазора капиллярным способом.
- Не допускайте перегрева – появление окалины ухудшает качество соединения.
После завершения пайки немедленно перекройте подачу газа, дайте соплу остыть естественным образом. Не опускайте горячую горелку в воду – возможна деформация деталей и разрушение уплотнителей.
Контроль температуры при пайке медной трубки
Оптимальная температура для пайки меди оловянно-свинцовым припоем – 180–250 °C. Для тугоплавких припоев (серебряных, медно-фосфорных) требуется разогрев до 600–800 °C. Недостаточный нагрев не позволит припоему равномерно растечься, а перегрев приведёт к окислению меди и снижению прочности соединения.
Используйте газовую горелку с регулируемым пламенем. Синий острый конус пламени должен касаться трубы в месте пайки. Нагрев выполняется равномерно по периметру соединения. Не направляйте пламя на припой – он должен расплавляться от нагретого металла, а не от прямого огня.
Температуру контролируйте пирометром или термокраской, меняющей цвет при заданном пороге. При отсутствии приборов ориентируйтесь на цвет меди: тёмно-красный оттенок соответствует приблизительно 500–600 °C. Для предотвращения перегрева прекращайте нагрев сразу после равномерного растекания припоя.
Не допускайте перегрева деталей газовой колонки, особенно при пайке вблизи пластиковых или резиновых элементов. Используйте теплоотвод – влажную тряпку или металлический зажим – для защиты чувствительных участков.
После пайки дайте соединению остыть естественным путём. Не используйте воду или сжатый воздух для ускоренного охлаждения – это вызывает термическое напряжение и может привести к микротрещинам.
Проверка герметичности соединения после пайки
После остывания пайки необходимо провести проверку на герметичность, чтобы исключить утечки газа. Для этого подготовьте мыльный раствор с концентрацией 1–2% жидкого моющего средства в воде.
Нанесите раствор равномерно на всю поверхность припаянного соединения кисточкой или распылителем. Обратите особое внимание на участки перехода трубки в фитинг и сам припой.
Включите подачу газа на колонку и внимательно наблюдайте за обработанным участком. Появление пузырьков указывает на негерметичность, даже если они мельчайшие. В этом случае следует повторно выполнить пайку с очисткой и обезжириванием поверхности.
Для более точного контроля используйте манометр с рабочим давлением, соответствующим параметрам газовой системы (обычно 15–30 мбар). Прибором замеряйте давление после закрытия подачи газа: падение давления более 0,05 мбар за 5 минут свидетельствует о протечке.
Дополнительно можно провести тест с помощью ультразвукового детектора утечек, если он доступен, что позволит обнаружить микроподтёки, невидимые визуально.
Не допускайте запуск газовой колонки при сомнениях в герметичности – это критично для безопасности эксплуатации.
Вопрос-ответ:
Как подготовить медную трубку перед пайкой на газовой колонке?
Перед пайкой поверхность трубки и фитинга необходимо тщательно очистить от загрязнений, окислов и жира. Для этого используется мелкозернистая шкурка или специальная металлическая щётка. После очистки важно обезжирить детали спиртом или ацетоном. Такая подготовка обеспечивает хорошее сцепление припоя и равномерный нагрев соединения.
Какие материалы нужны для пайки медной трубки на газовой колонке?
Для пайки потребуются медная трубка и соответствующий фитинг, припой на основе олова с флюсом, либо припой и отдельный флюс, газовая горелка или паяльная лампа. Также рекомендуется иметь защитные перчатки и очки для безопасности. Флюс помогает удалить оксиды с поверхности металла и улучшает растекание припоя, что обеспечивает прочное соединение.
Какие ошибки чаще всего допускают при пайке медных трубок на газовой колонке и как их избежать?
Часто встречающиеся ошибки — недостаточная очистка и обезжиривание поверхности, чрезмерный или недостаточный нагрев, а также использование неподходящего припоя. Если трубка не прогрета достаточно, припой не расплавится равномерно и соединение будет слабым. Если перегреть, можно повредить материал или расплавить припой раньше времени. Чтобы избежать проблем, нужно тщательно контролировать температуру и подготовку деталей.
Как проверить качество пайки медной трубки после завершения работы?
После пайки важно проверить прочность и герметичность соединения. Для этого можно визуально осмотреть шов на наличие трещин, непроваров и излишков припоя. Затем стоит провести проверку под давлением — подключить колонку к водопроводу и убедиться, что нет подтеканий в месте соединения. Если шов сухой и крепкий, пайка выполнена корректно.
Можно ли выполнить пайку медной трубки на газовой колонке самостоятельно, не имея специального опыта?
Выполнить пайку возможно, если внимательно ознакомиться с инструкцией и подготовить необходимые инструменты. Важно уделить внимание подготовке поверхностей, аккуратно контролировать нагрев и работать в проветриваемом помещении. Однако, если нет уверенности в своих навыках, лучше обратиться к специалисту, чтобы избежать проблем с герметичностью и безопасностью оборудования.
Какие инструменты нужны для пайки медной трубки на газовой колонке?
Для пайки медной трубки понадобятся: газовая горелка с регулируемым пламенем, припой на основе меди с флюсом или отдельным флюсом для меди, ножовка или труборез для подготовки трубки, металлическая щетка или наждачная бумага для очистки поверхности, а также защитные перчатки и очки для безопасности. Важно подготовить место пайки, тщательно очистив трубы от окислов и грязи, чтобы обеспечить хорошее сцепление припоя с металлом.
