Современные электротехнические системы требуют точного и безопасного управления потоками электроэнергии. Устройство для распределения электрического питания – ключевой элемент в структуре энергоснабжения зданий, промышленных объектов и инфраструктурных узлов. Оно выполняет функции приема электроэнергии от источника, её защиты, перераспределения по линиям и контроля параметров нагрузки. Конкретная конструкция определяется числом потребителей, уровнем напряжения (чаще всего 0,4 кВ и 6–10 кВ), требованиями к резервированию и степени автоматизации.
В распределительных устройствах низкого напряжения применяются автоматические выключатели, реле, шинопроводы и сборные шины, рассчитанные на токи до 6300 А. Важную роль играет класс защиты оболочки (IP54 и выше для уличных условий), а также термостойкость изоляционных материалов. При проектировании необходимо учитывать ток короткого замыкания, который устройство должно выдержать без разрушения – например, до 50 кА в течение 1 секунды.
Выбор конфигурации должен базироваться на анализе структуры нагрузки: линейная, нелинейная, активная или реактивная. При наличии импульсных источников питания требуется компенсация гармоник и защита от перегрузок по нейтрали. При использовании в промышленности рекомендуется внедрение автоматизированных систем управления, включая сбор телеметрии, диагностику состояния оборудования и удалённое переключение линий.

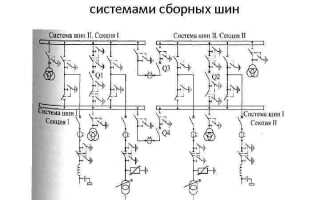

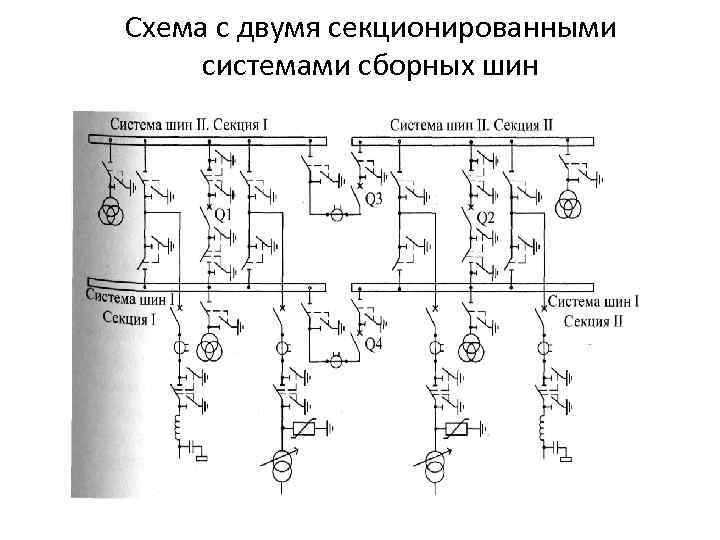

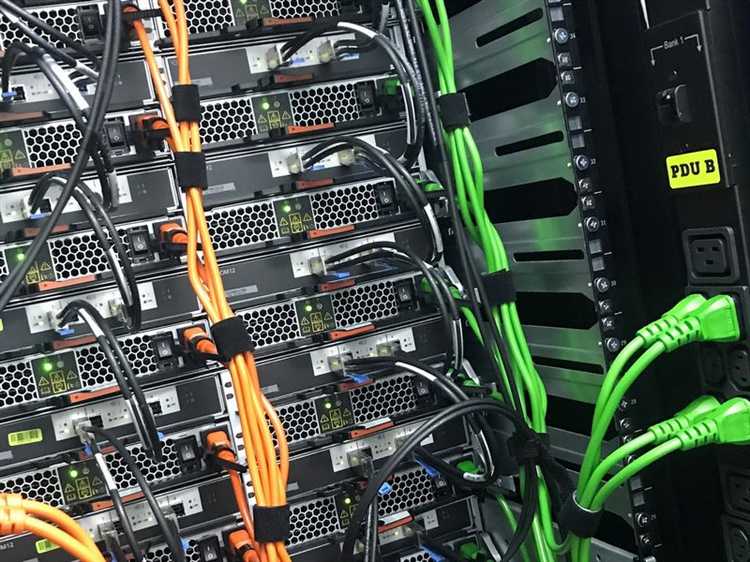

Для распределения питания в дата-центрах и медицинских учреждениях необходима повышенная надежность: двухсекционные вводные устройства, модульность, двойное резервирование. В условиях нестабильного напряжения целесообразно интегрировать стабилизаторы и ИБП прямо в структуру распределительного щита. Каждое устройство должно быть сертифицировано в соответствии с ГОСТ 51321 и иметь паспорт с параметрами допустимой нагрузки и температурного режима.

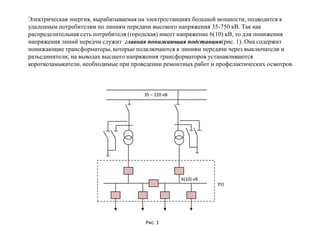

Принцип работы распределительного устройства в бытовых электросетях
Распределительное устройство (РУ) в домашних электросетях обеспечивает приём, защиту и распределение электроэнергии от ввода до конечных потребителей. Оно служит центральным элементом, который разделяет питание между группами розеток, освещением и крупной бытовой техникой, контролируя нагрузку и предотвращая аварийные ситуации.
- Электропитание поступает от вводного автомата, установленного после электросчётчика, к шине распределительного устройства. Номинал автомата подбирается в зависимости от общей разрешённой мощности – как правило, 32–50 А для типовой квартиры.
- Каждая группа потребителей подключается через отдельный автоматический выключатель, рассчитанный на конкретную нагрузку: 10 А для освещения, 16 А для розеточных групп, 20–25 А для электроплит и бойлеров.
- Нулевая и защитная (PE) шины обеспечивают надёжную работу УЗО и защиту от поражения током. В квартирах с системой TN-C-S заземление подключается отдельно от нуля.
- Устройства защитного отключения (УЗО) устанавливаются в цепях с повышенным риском: кухня, ванная комната, наружные розетки. Их номинал выбирается из расчёта 30 мА на чувствительность к утечке тока.
- В современных распределительных щитах применяются дифавтоматы – комбинированные устройства, сочетающие функции УЗО и автомата. Они экономят место и упрощают монтаж.
- Проверить распределение фаз и балансировку нагрузки для предотвращения перегрева проводки.
- Использовать медные проводники с сечением не менее 2,5 мм² для розеточных групп и 1,5 мм² для освещения.
- Применять DIN-рейки для фиксации модульных устройств и обеспечить доступность при техническом обслуживании.
- Размещать устройство в негорючем щитке, установленном на высоте 1,5–1,7 м от пола, в сухом помещении.
- Обязательно маркировать линии и автоматы согласно плану электроснабжения помещения.
Правильная организация РУ предотвращает перегрузку, короткие замыкания и снижает риск выхода из строя дорогостоящей техники. Монтаж и проверка должны выполняться квалифицированным электриком с обязательным использованием измерительных приборов.
Типы автоматических выключателей и их роль в распределении нагрузки
Выключатели типа B срабатывают при превышении номинального тока в 3–5 раз. Применяются в цепях с малой индуктивной нагрузкой – освещение, розетки в жилых помещениях. Недопустимы в цепях с высокими пусковыми токами.
Тип C рассчитан на отключение при токах, превышающих номинальный в 5–10 раз. Используется в коммерческих и производственных объектах, где подключаются электродвигатели, кондиционеры, серверное оборудование. Обеспечивает защиту без ложных срабатываний при пуске техники.
Тип D отключается при превышении в 10–20 раз. Применяется в цепях с тяжелыми пусковыми нагрузками – компрессоры, трансформаторы, мощные насосы. Выбор должен основываться на точном расчете пусковых токов и времени разгона оборудования.
В распределительных щитах автоматические выключатели обеспечивают селективность: последовательное размещение устройств с различными токами отключения предотвращает полное обесточивание при локальной перегрузке. Например, при коротком замыкании в розеточной группе сработает только выключатель этой линии, а не вводной автомат.
Важно соблюдать соответствие характеристик автомата фактической нагрузке линии. Завышение номинала приводит к перегреву кабеля, занижение – к частым отключениям. Рекомендуется использовать выключатели с возможностью визуального контроля состояния и функцией индикации срабатывания.
При проектировании систем электропитания следует учитывать не только токовую нагрузку, но и тепловую инерционность кабельных линий, особенности коммутационных процессов и требования по селективной защите для обеспечения надежности и безопасности всей сети.

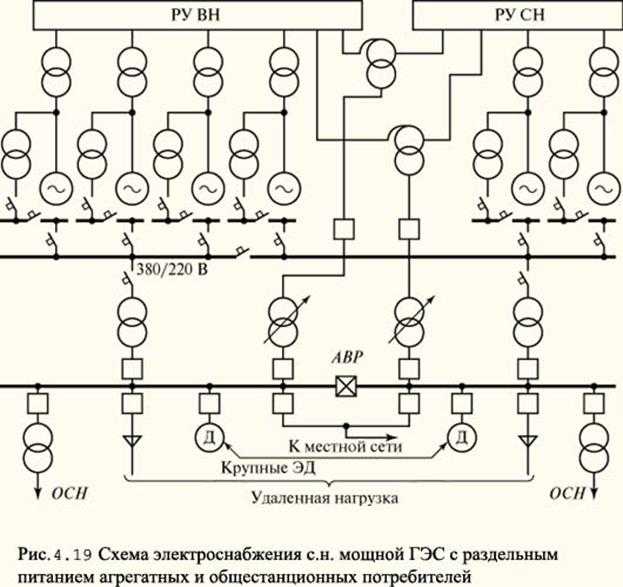

Особенности подключения устройств к однофазной и трёхфазной сети
При подключении к однофазной сети (220 В, 50 Гц) нагрузка распределяется между фазным и нулевым проводниками. Такие сети применяются в основном в бытовых условиях и рассчитаны на мощность до 7 кВт. Подключение выполняется через автоматический выключатель с номиналом, соответствующим мощности прибора. Сечение кабеля подбирается исходя из тока нагрузки: при 16 А – не менее 2,5 мм² меди.
Трёхфазная сеть (380 В между фазами, 220 В между фазой и нулём) используется в промышленности и частных домах с высокой энергопотребляющей нагрузкой. Устройства могут подключаться как на одну фазу, так и по схеме «звезда» или «треугольник». Для симметричной нагрузки важно равномерное распределение по всем фазам. Перекос фаз более 10% приводит к перегреву оборудования и сбоям в работе.
Асинхронные двигатели требуют обязательной проверки чередования фаз для правильного направления вращения. При подключении мощных приборов необходимо учитывать пусковые токи, которые могут превышать номинальные в 5–7 раз. Защита осуществляется с помощью автоматов и тепловых реле, подобранных по характеристикам конкретного оборудования.
Подключение в трёхфазных сетях требует соблюдения нормативов ПУЭ, включая использование УЗО с уставкой 30 мА для розеточных групп и 100 мА для вводных автоматов. Важно обеспечить надёжное заземление и низкое сопротивление контура – не выше 4 Ом. При использовании генераторов или ИБП подключение должно учитывать наличие нулевой шины и автоматическое переключение фаз при отказе питания.
Материалы и конструктивные особенности распределительных щитов
Корпуса распределительных щитов изготавливаются преимущественно из листовой стали толщиной 1–1,5 мм. Сталь должна быть оцинкованной или покрытой порошковой краской для защиты от коррозии. В условиях повышенной влажности предпочтительно использовать щиты из нержавеющей стали марки AISI 304 или композитных материалов с классом защиты не ниже IP65.
Пластиковые корпуса на основе поликарбоната или АБС-пластика применяются для маломощных систем и объектов с ограниченными требованиями по механической прочности. Они легче металлических, не подвержены коррозии, но хуже экранируют электромагнитные помехи.
Жесткость конструкции обеспечивается наличием профилированных ребер, сварных или заклепочных соединений, а также монтажной панели толщиной не менее 2 мм. Панель должна быть съёмной и иметь отверстия для крепления модульного оборудования на DIN-рейки.
Конструкции предусматривают наличие перфорированных кабельных каналов, вводных сальников и уплотнений. Кабельные вводы должны располагаться снизу или сбоку, с возможностью быстрой герметизации при изменении конфигурации подключения.
Для терморегуляции щиты комплектуются вентиляционными решётками с фильтрами, а при необходимости – термостатами и обогревателями мощностью 20–50 Вт. В щитах наружной установки обязательна двойная дверь с терморазрывом или встроенной теплоизоляцией.
Замки должны быть не менее чем с двумя точками запирания, устойчивыми к вибрации. Петли скрытого типа повышают устойчивость к вскрытию и механическим повреждениям. В конструкцию обязательно включается заземляющая шина с болтовыми соединениями для подключения всех металлических элементов.
Выбор материалов и конструктивных решений должен соответствовать нормативам ГОСТ 14254, ГОСТ 15150 и ТУ на конкретное оборудование, а также учитывать условия эксплуатации: температуру, влажность, агрессивность среды и наличие механических воздействий.
Способы защиты от перегрузки и короткого замыкания
Для обеспечения надёжности работы устройства распределения электрического питания необходима эффективная защита от перегрузок и коротких замыканий. Рассмотрим проверенные технические решения, применяемые в низковольтных и средневольтных системах.
- Автоматические выключатели (АВ): устанавливаются на вводе и в распределительных линиях. Выбираются по номинальному току с учётом кратковременных пусковых токов. Желательно использовать модели с характеристиками отключения типа C или D в зависимости от характера нагрузки.
- Тепловые реле: актуальны для защиты электродвигателей. Настраиваются по току, равному 1,05–1,15 от номинального тока двигателя. При перегреве срабатывает биметаллическая пластина, разрывая цепь.
- Плавкие предохранители: обеспечивают однократную защиту от токов короткого замыкания. Применяются в системах, где отказоустойчивость выше, чем необходимость автоматического повторного включения.
- Устройства защиты от дуговых замыканий (AFDD): обнаруживают характерный высокочастотный шум, вызванный дугой, и отключают цепь до возгорания. Рекомендуются в ответственных зонах – серверных, лабораториях, деревянных зданиях.
- Токовые реле и трансформаторы тока: используются в составе микропроцессорных защит. Позволяют точно выявлять короткие замыкания с уставками в диапазоне от 0,2 до 10 In и временем отключения менее 100 мс.
Для повышения селективности защиты важно грамотно настроить уставки срабатывания на каждом уровне распределения. При использовании модульных АВ необходимо учитывать время-токовые характеристики, чтобы минимизировать вероятность отключения всех уровней при локальной аварии.
Рекомендуется проводить периодическую проверку работоспособности защитной автоматики, включая тепловые испытания и имитацию аварийных режимов, с регистрацией параметров срабатывания.

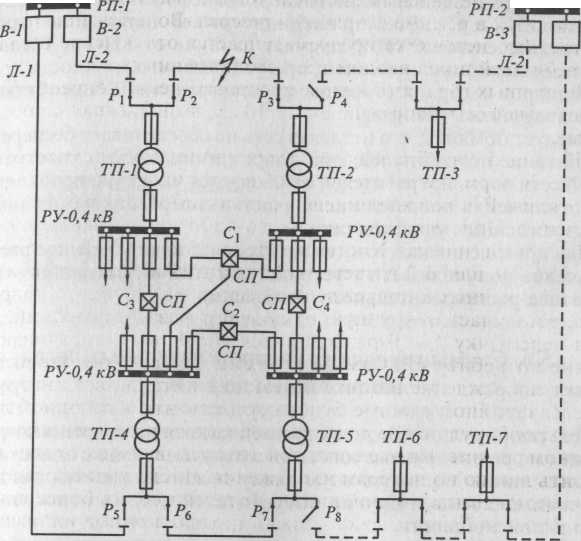

Организация заземления в распределительном устройстве
Заземление в распределительном устройстве реализуется через монтаж отдельной контура заземления, выполненного из проводников с минимальным сопротивлением. Основное требование – достижение сопротивления заземления не выше 4 Ом для обеспечения эффективного стока токов короткого замыкания и защиты оборудования от перенапряжений.
Материалы и конструкции: Чаще всего используют стальные или медные шины, соединённые сваркой или болтовыми соединениями. Рекомендуется применять медные проводники сечением не менее 50 мм² для шины заземления, что повышает надёжность и долговечность соединений.
Соединение заземляющих элементов: Все металлические части распределительного устройства, включая шкафы, корпуса аппаратов, кабельные лотки, должны иметь надёжное электросоединение с контуром заземления. Особое внимание уделяется сварке и использованию специальных клемм, предотвращающих окисление и коррозию.
Изоляция и маркировка: Заземляющие проводники необходимо чётко маркировать зелёно-жёлтым цветом для предотвращения ошибок при эксплуатации и техническом обслуживании. Рекомендуется размещать надписи с указанием назначений точек заземления.
Разделение контуров: В распределительных устройствах с различными уровнями напряжения выполняется изоляция контуров заземления по зонам для предотвращения прохождения токов на низковольтное оборудование, что снижает риск повреждения и повышает электробезопасность.
Проверка и испытания: После монтажа обязательно проведение измерений сопротивления заземления методом цепного или контактного измерения. Проверка проводится не реже одного раза в год с протоколированием результатов. В случае превышения нормативных значений выполняется реконструкция контура.
Расчёт сечения кабелей при проектировании распределения питания
Определение сечения кабеля основывается на максимальном токе нагрузки, длине линии и условиях прокладки. Для начала необходимо вычислить максимально допустимый ток, исходя из суммарной мощности потребителей, разделённой на номинальное напряжение сети с учётом коэффициента одновременности.
Выбор сечения ведётся по двум основным критериям: допустимый ток и падение напряжения. Падение напряжения не должно превышать 3-5% от номинального значения, иначе оборудование может работать нестабильно. Расчёт падения напряжения проводится по формуле Uпад = I × R × 2 × L, где I – ток нагрузки, R – сопротивление кабеля на метр, L – длина линии в метрах.
Для определения сопротивления используют нормативные данные по материалу кабеля: для меди – 0,0175 Ом·мм²/м, для алюминия – 0,028 Ом·мм²/м. Разделив полное сопротивление на сопротивление на метр, получают минимальное сечение.
Также учитывается нагрев кабеля. При длительной нагрузке кабель должен выдерживать ток без превышения температуры изоляции, что зависит от условий прокладки (воздух, труба, канал). Коэффициенты коррекции температуры и группового размещения снижают максимально допустимый ток.
В проектах чаще применяют стандартные сечения: 1.5, 2.5, 4, 6, 10, 16 мм². После первичного расчёта сечение округляют в сторону увеличения с учётом запасов и норм безопасности.
В итоге выбор сечения кабеля – компромисс между экономичностью, техническими требованиями и безопасностью эксплуатации.
Требования к размещению и монтажу распределительного оборудования
Распределительное оборудование необходимо устанавливать в помещениях с температурой воздуха от +5 до +40 °C и относительной влажностью не выше 80 % при +25 °C. Монтаж допускается только на твердых, ровных основаниях, исключающих вибрации и деформации конструкции. Минимальные расстояния до стен и других объектов должны обеспечивать свободный доступ к обслуживанию: не менее 0,8 м спереди и 0,5 м по бокам.
Высота установки должна быть в пределах 0,8–1,8 м от пола до центра панели для удобства эксплуатации и снижения риска травм. Размещение на высоте ниже 0,3 м или выше 2,0 м недопустимо без специальных приспособлений.
Монтаж оборудования должен предусматривать защиту от попадания пыли и влаги согласно классу защиты IP, установленному для конкретного устройства. Для помещений с повышенной влажностью рекомендуется установка распределительных щитов с защитой не ниже IP54 и дополнительное осушение воздуха или вентиляция.
При прокладке питающих и распределительных кабелей нужно соблюдать минимальные расстояния от нагревающих и вибронагруженных источников: не менее 0,2 м. Все кабели должны быть закреплены на несущих конструкциях с использованием специальных скоб и изоляторов, обеспечивающих механическую защиту и предотвращение натяжения.
Электрическое заземление распределительного оборудования выполняется отдельным контуром с сопротивлением не выше 4 Ом. Важно обеспечить непрерывность и доступность заземляющих шин для контроля и обслуживания.
Монтажные соединения и контактные зажимы должны соответствовать номинальным токам и подвергаться проверке на качество контакта с помощью тепловизионного контроля после установки. Все элементы крепления должны быть выполнены из коррозионно-стойких материалов.
Вопрос-ответ:
Какова основная функция устройства для распределения электрического питания?
Устройство предназначено для передачи и распределения электрической энергии между различными потребителями, обеспечивая стабильность и безопасность подачи тока в сети.
Какие основные компоненты входят в состав такого устройства?
В состав устройства обычно входят распределительные шины, автоматические выключатели, предохранители, реле и системы контроля, которые совместно обеспечивают правильное распределение и защиту электросети.
Какие виды защитных функций реализованы в этих устройствах?
Устройства оснащены защитой от коротких замыканий, перегрузок, а также защитой от утечек тока и перенапряжений. Это позволяет предотвратить повреждения оборудования и повысить безопасность эксплуатации.
Как устройство распределения питания влияет на надежность электроснабжения в здании?
За счет правильного разделения нагрузки и своевременного отключения проблемных участков устройство снижает вероятность аварийных ситуаций, поддерживает стабильное напряжение и обеспечивает бесперебойную работу оборудования.
Какие критерии следует учитывать при выборе такого устройства для промышленного предприятия?
При выборе учитывают максимальную нагрузку, количество подключаемых потребителей, требования к защите и автоматизации, а также условия эксплуатации, включая температурный режим и возможные механические воздействия.
Как устроено типичное устройство для распределения электрического питания и какие основные компоненты в него входят?
Устройство для распределения электрического питания обычно включает корпус, внутри которого размещены силовые и коммутационные элементы. Основными компонентами являются вводные клеммы для подключения внешнего источника, автоматические выключатели или предохранители для защиты цепей, шины для распределения тока по отдельным линиям, а также реле и контроллеры для управления. Корпус обеспечивает защиту оборудования от внешних воздействий и безопасное обслуживание. В некоторых моделях предусмотрены модули для учета электроэнергии и контроля состояния нагрузки.
