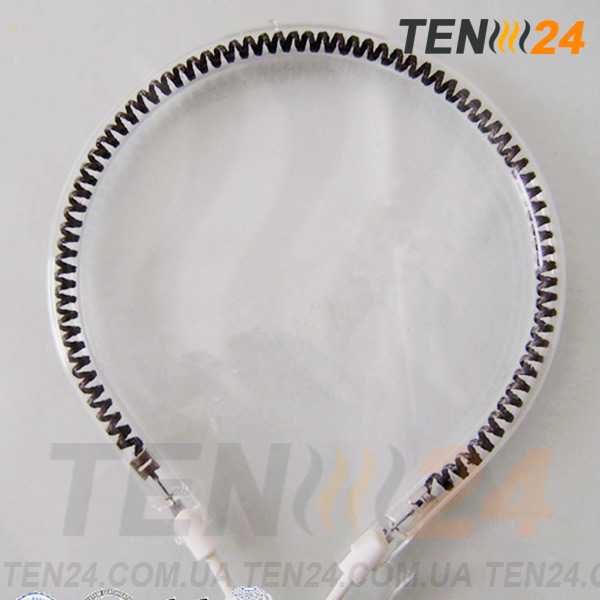

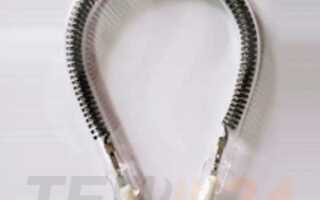

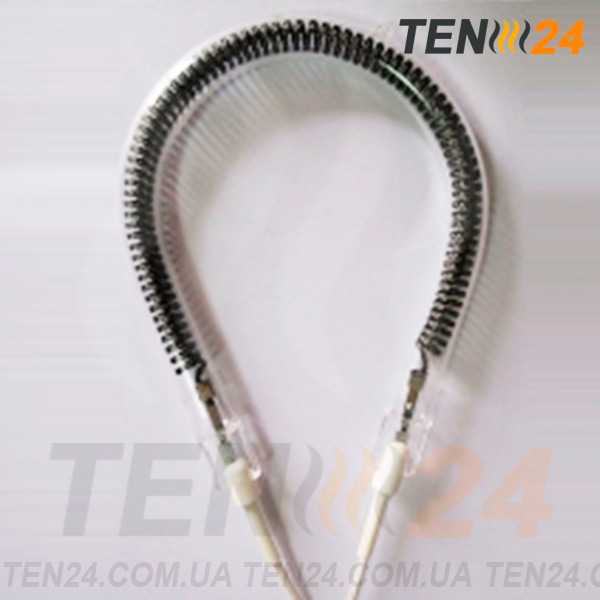

Карбоновый нагревательный элемент представляет собой источник тепла, изготовленный из углеродного волокна с высоким коэффициентом теплопроводности – до 900 Вт/м·К. Он отличается низким электрическим сопротивлением и способностью быстро достигать рабочей температуры, что делает его особенно эффективным в системах обогрева.
В отличие от металлических аналогов, карбон не окисляется и не теряет своих свойств при длительной эксплуатации. Срок службы таких элементов превышает 30 лет при правильной установке и эксплуатации. Они устойчивы к механическим нагрузкам и перегреву, а структура волокна сохраняет равномерное распределение температуры по всей поверхности.
Карбоновые элементы применяются в инфракрасных обогревателях, теплых полах, а также в медицинских и промышленных установках. Их ключевое преимущество – минимальные теплопотери и высокая энергоэффективность. Коэффициент полезного действия может достигать 98 %, а энергопотребление на квадратный метр – от 100 до 150 Вт, в зависимости от конструкции и условий эксплуатации.
Рекомендуется выбирать карбоновые элементы с наличием сертификатов пожарной безопасности и контроля электромагнитного излучения. При установке важно обеспечить хорошую теплоотдачу через основание, избегая изоляции поверхности, что может привести к локальному перегреву и снижению ресурса элемента.
Принцип работы карбонового нагревательного элемента

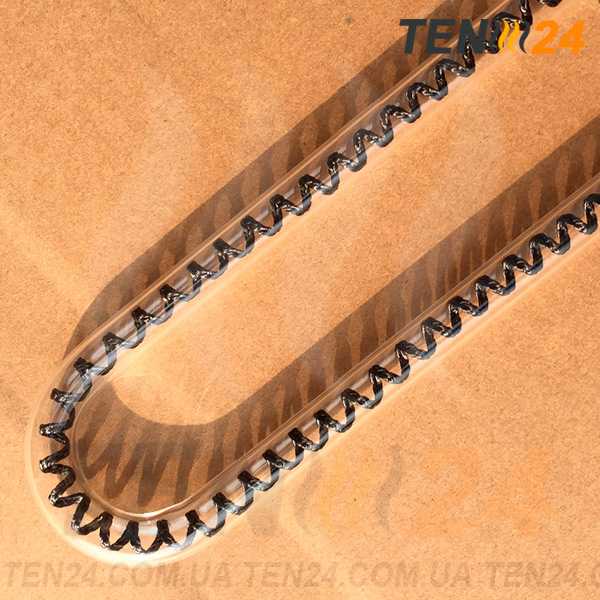

Карбоновый нагревательный элемент основан на использовании углеродных волокон, обладающих высокой электрической проводимостью и способностью эффективно преобразовывать электрическую энергию в тепловую. При подаче напряжения ток проходит через углеродную нить, вызывая джоулево тепловыделение, благодаря чему происходит равномерный нагрев всей поверхности элемента.
Углеродная нить представляет собой сплошной или многожильный жгут с высокой термостойкостью, сохраняющий работоспособность при температуре до 200–250°C. В отличие от металлических аналогов, карбоновый материал не окисляется и не выгорает при длительном нагреве, что повышает срок службы устройства.
За счёт низкой тепловой инерции карбоновый элемент быстро набирает рабочую температуру и так же быстро остывает, что особенно важно для систем с точным управлением температурой. Это свойство снижает энергопотребление и позволяет использовать элементы в термостатируемых помещениях, инфракрасных обогревателях и плёночных системах тёплого пола.
Для эффективной работы карбонового нагревателя важно обеспечить равномерное распределение тока по всей длине элемента. Нарушения в геометрии волокна или контактных соединениях могут привести к локальным перегревам и снижению ресурса. Рекомендуется использовать стабилизированные источники питания с защитой от скачков напряжения.
Из чего состоит карбоновый нагревательный элемент
Карбоновый нагревательный элемент представляет собой высокоэффективный источник тепла, основанный на углеродных материалах. Его конструкция обеспечивает быстрый нагрев, равномерное распределение температуры и длительный срок службы.
- Углеродное волокно – основной нагревательный компонент. Изготавливается из полиакрилонитрила или вискозы, прошедших процесс карбонизации. Волокна обладают высоким удельным сопротивлением и отличной теплопроводностью.
- Матрица или носитель – термостойкий материал (чаще всего полимер или силикон), в который интегрированы углеродные нити. Обеспечивает гибкость, механическую прочность и устойчивость к влаге.
- Контактные соединения – токопроводящие элементы (медь, латунь или никелированные клеммы), обеспечивающие стабильное электрическое соединение между волокнами и питающей сетью.
- Изоляционный слой – термостойкий диэлектрик (ПВХ, тефлон, полиимид), предотвращающий утечку тока и защищающий от короткого замыкания.
- Экранирующий слой (при необходимости) – металлическая сетка или алюминиевая фольга, снижающая электромагнитные помехи и обеспечивающая дополнительную защиту.
При выборе карбонового нагревателя важно обращать внимание на плотность и диаметр углеродных волокон: чем выше плотность и меньше диаметр, тем быстрее и равномернее происходит нагрев. Также имеет значение качество контактных соединений – слабые точки в них могут вызвать локальный перегрев и выход из строя.
Чем карбоновые элементы отличаются от металлических

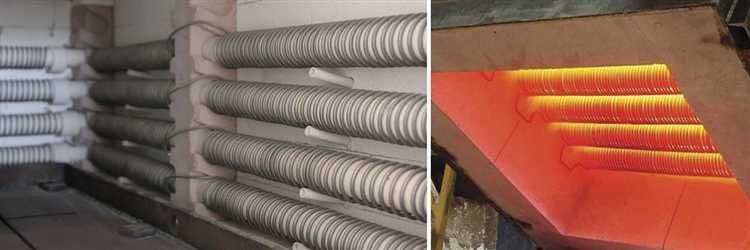

Карбоновые нагревательные элементы изготавливаются на основе углеродных волокон, в то время как металлические – из сплавов типа нихрома или фехрали. Основное различие – в характере излучения и теплоотдачи. Карбон излучает длинноволновое инфракрасное тепло (6–20 мкм), эффективно прогревающее предметы и тела без сильного нагрева воздуха. Металл, напротив, преимущественно нагревает воздух, что снижает эффективность при обогреве больших объемов.
Карбон обладает высокой температурной стабильностью: при длительной работе температура нагрева практически не меняется, тогда как металл подвержен температурному дрейфу. Карбоновые волокна не окисляются и не ломаются при частом включении и выключении, срок службы превышает 100 000 часов. У металлических – около 10 000–15 000 часов, при этом они теряют эффективность со временем.
Потребление энергии у карбоновых элементов ниже на 20–30 % при той же тепловой мощности. Это связано с меньшими тепловыми потерями и отсутствием необходимости перегревать воздух. Карбон быстрее выходит на рабочую температуру – в среднем за 20–30 секунд, металлические элементы прогреваются до 3–5 минут.
Карбон не создает электромагнитных помех, что важно при установке в помещениях с чувствительной электроникой. Металлические элементы могут вызывать наводки и шумы, особенно при старении изоляции.
Если требуется стабильный, направленный обогрев без пересушивания воздуха – предпочтительнее выбирать карбон. Металл оправдан лишь в случаях, где важна низкая стоимость и простота замены.
Как выбрать карбоновый нагревательный элемент для пола

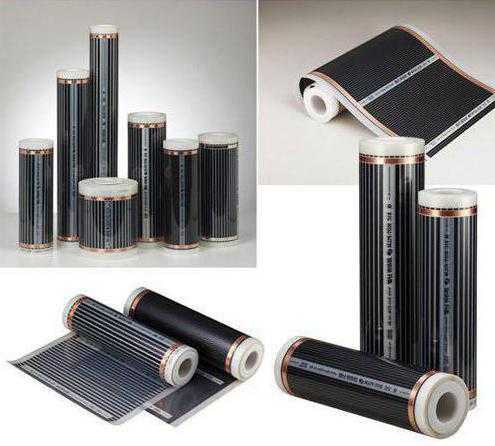

Перед выбором карбонового нагревателя для системы теплого пола необходимо учитывать тип помещения, уровень теплоизоляции и предполагаемую мощность обогрева. Карбоновые элементы доступны в виде стержневых матов и инфракрасной пленки. Стержневые подходят для помещений с высокой проходимостью и бетонной стяжкой, пленка – для укладки под ламинат или линолеум без заливки.
Мощность – ключевой параметр. Для вспомогательного обогрева достаточно 130–160 Вт/м², для основного – 180–220 Вт/м². При плохой теплоизоляции рекомендуется выбирать элементы с запасом мощности. Длина нагревательной полосы должна соответствовать площади помещения с учетом зон, не подлежащих обогреву (мебель, сантехника).
Обратите внимание на напряжение питания. Большинство систем работают от 220 В, но есть низковольтные решения (12–24 В) для влажных помещений. При выборе обязательно уточняйте шаг укладки, температурный диапазон эксплуатации и совместимость с терморегуляторами.
Качество карбоновых волокон определяет долговечность и эффективность. Ищите материалы с равномерным распределением карбона и армированной структурой. Уточняйте класс пожаробезопасности и наличие защиты от перегрева. У ответственных производителей имеется сертификат соответствия и гарантия от 10 лет.
Покупка у проверенных брендов – дополнительная защита от подделок. Важен также срок реакции системы: качественные карбоновые элементы прогреваются до рабочей температуры за 5–7 минут. Для монтажа под плитку выбирайте стержни с повышенной термостойкостью и влагозащитой.
Подключение карбонового нагревателя к терморегулятору
Корректное подключение карбонового нагревателя к терморегулятору критично для эффективной и безопасной работы системы. Карбоновые элементы отличаются низким сопротивлением, что требует соблюдения определённых условий подключения.
- Используйте терморегулятор, рассчитанный на мощность не менее суммарной мощности всех нагревательных секций. Например, при общей мощности 1200 Вт терморегулятор должен выдерживать нагрузку не менее 6 А при 220 В.
- Применяйте отдельный автоматический выключатель в распределительном щите. Рекомендуется установка УЗО с током утечки не выше 30 мА.
- Питание нагревателя подключается к выходным клеммам терморегулятора, обозначенным как Load (нагрузка). Фаза (L) и ноль (N) должны строго соответствовать маркировке.
- Датчик температуры устанавливается строго в соответствии с инструкцией – либо в гофрированной трубке в полу, либо в воздушном режиме. Нельзя изгибать кабель датчика с радиусом менее 1 см.
- Соединение токопроводящих шин карбоновой плёнки с проводами осуществляется с помощью специальных контактных зажимов или пайки, после чего места соединений обязательно изолируются термоусадкой или ПВХ-изоляцией.
- Не допускается параллельное подключение карбоновой плёнки без расчёта суммарной токовой нагрузки. Если подключение производится в несколько зон, каждая должна быть защищена отдельным предохранительным элементом.
После завершения монтажа и перед включением системы необходимо проверить сопротивление каждой линии мультиметром. Показания должны соответствовать расчетным значениям с допуском не более ±10%.
Безопасность и ограничения при установке карбоновых элементов
Карбоновые нагревательные элементы требуют строго соблюдения правил монтажа для предотвращения перегрева и повреждений. Максимальная рабочая температура поверхности не должна превышать 80°C, что обеспечивает безопасную эксплуатацию и минимизирует риск возгорания.
Запрещается укладывать карбоновые элементы под горючие покрытия, такие как деревянные или ковровые материалы без соответствующего теплоизоляционного слоя. Для монтажа под плитку или ламинат необходимо использовать теплоотражающую подложку, снижающую теплопотери и защищающую элементы от механических повреждений.
Важно обеспечить равномерное распределение нагревательных полос с шагом не менее 5 см, чтобы исключить локальные перегревы. Перекрытие или складки нагревательных элементов категорически запрещены, так как это может привести к выходу из строя и короткому замыканию.
Электрические подключения должны выполняться с использованием сертифицированных термостойких проводов и разъемов, рассчитанных на ток нагрузки. Рекомендуется монтаж устройства защиты от перенапряжения и автоматического отключения при перегреве.
Запрещается установка карбоновых нагревателей в зонах с повышенной влажностью без соответствующей защиты – требуется герметизация и использование влагозащищенных моделей с классом IP не ниже IP65.
Все работы по установке должны выполнять квалифицированные специалисты с учетом рекомендаций производителя и местных норм электробезопасности. Несоблюдение этих требований ведет к аннулированию гарантии и повышенному риску аварийных ситуаций.
Срок службы и техническое обслуживание карбонового нагревателя
Для поддержания эффективности рекомендуется проводить регулярную проверку электрических соединений не реже одного раза в год. Визуальный осмотр должен включать контроль целостности нагревательного слоя и изоляции. Любые признаки трещин или обгорания требуют немедленной замены элемента.
Очистка поверхности от пыли и загрязнений проводится сухой мягкой щеткой или сжатым воздухом. Использование влажных средств или агрессивных химикатов недопустимо, так как они разрушают углеродный слой и изоляцию.
Рекомендуется избегать резких температурных перепадов и длительной работы на максимальной мощности, чтобы минимизировать термическое напряжение в карбоновом материале. Оптимальная рабочая температура не должна превышать 120–130 °C.
При эксплуатации в помещениях с повышенной влажностью или агрессивной средой требуется установка дополнительной защитной оболочки и регулярный контроль герметичности корпуса нагревателя.
При соблюдении этих рекомендаций карбоновый нагревательный элемент сохраняет стабильные параметры нагрева и электрическую безопасность на протяжении всего срока службы.
Вопрос-ответ:
Что представляет собой карбоновый нагревательный элемент и в чём его отличие от традиционных нагревателей?
Карбоновый нагревательный элемент — это устройство, в котором в качестве источника тепла используется углеродный материал. В отличие от классических металлических нагревателей, карбоновый элемент нагревается равномерно и быстро, при этом он обычно обладает большей долговечностью и устойчивостью к перепадам температуры. Такой нагреватель часто имеет плоскую форму и более тонкий профиль, что делает его удобным для использования в различных системах отопления.
Какие преимущества у карбонового нагревательного элемента при использовании в системах отопления помещений?
Карбоновые нагреватели обладают способностью быстро прогревать пространство, при этом потребляя меньше электроэнергии по сравнению с традиционными нагревательными элементами. Они излучают тепло, похожее на солнечное, что создает комфортные условия для человека. Кроме того, они практически не пересушивают воздух и не вызывают образования пыли, что благоприятно влияет на микроклимат в помещении. Ещё одним плюсом является их компактность и возможность установки в различных местах, например, в полах или на стенах.
Из какого материала изготовлен карбоновый нагревательный элемент и почему он считается надёжным?
Основой карбонового нагревательного элемента служит углеродная плёнка или волокна, которые обладают высокой устойчивостью к механическим и тепловым нагрузкам. Углерод способен выдерживать значительные перепады температур без разрушения, что гарантирует долговечность нагревателя. Кроме того, карбон является химически стабильным материалом, не подверженным коррозии, что снижает риск поломок и необходимости частого обслуживания.
В каких сферах и устройствах чаще всего применяются карбоновые нагревательные элементы?
Карбоновые нагревательные элементы нашли применение в системах тёплых полов, инфракрасных обогревателях, бытовой технике и даже в автомобильной промышленности. Их используют для обогрева жилых и коммерческих помещений, а также в климатических установках. Благодаря тонкой конструкции и равномерному распределению тепла такие элементы подходят для интеграции в разные поверхности, включая мебель и зеркала с подогревом. Это расширяет спектр их использования и делает их востребованными в самых разных областях.
