Надежная фиксация автоматических выключателей в щитке – критически важный аспект электромонтажа. Неправильно установленный автомат может привести к размыканию контактов, нагреву токоведущих частей и возгоранию. Поэтому выбор способа крепления и соблюдение технологических требований напрямую влияет на безопасность системы.
Наиболее распространённый тип крепления – на DIN-рейку шириной 35 мм. Автоматы большинства производителей стандартизированы под этот тип, что упрощает установку и замену оборудования. DIN-рейка должна быть жестко зафиксирована в корпусе щита, без прогибов и люфта. Оптимальная толщина металлической рейки – не менее 1 мм, длина выбирается с учётом количества автоматов и зазоров между ними (не менее 5 мм).
Автоматические выключатели фиксируются защёлкой с тыльной стороны корпуса. При установке необходимо нажать на защёлку, задвинуть автомат на рейку и отпустить фиксацию. Наличие характерного щелчка свидетельствует о правильной установке. Для демонтажа используются отвертки или специальные съёмники, входящие в комплект с оборудованием некоторых производителей.
Критично соблюдать вертикальное или строго горизонтальное положение автомата в щитке. Наклон может вызвать механическое напряжение в клеммах и ослабление контакта. При установке нескольких автоматов рядом необходимо проверять надёжность фиксации каждого устройства – слабая посадка одного может повлиять на стабильность остальных.
При выборе корпуса щита необходимо учитывать, сколько модулей в нём размещается. Один автомат занимает, как правило, один модуль – 17,5 мм. Если используются двухполюсные или дифференциальные автоматы, они могут занимать от двух до четырёх модулей. Оставлять резерв по ширине и высоте обязательно, особенно при планировании будущих подключений.

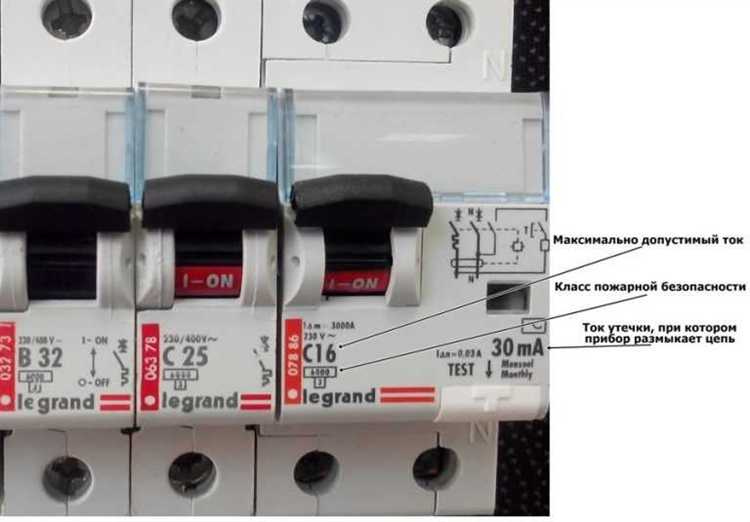

Выбор подходящей DIN-рейки для установки автоматов
Алюминиевые и стальные оцинкованные DIN-рейки обеспечивают жёсткость и устойчивость к деформации. Алюминий предпочтителен при установке в условиях с высокой влажностью или при необходимости снижения веса. Сталь – лучший выбор для промышленных щитов, где важна максимальная прочность.
Длина рейки подбирается по количеству модулей, которые планируется установить. Один автоматический выключатель – это, как правило, 1 модуль (18 мм), но следует учитывать зазоры между устройствами и крепёжные элементы. Рекомендуемый запас – не менее 20 мм от общей суммы модулей.
Для щитов с малой глубиной выбирают низкопрофильные DIN-рейки высотой до 7,5 мм. В случае плотной компоновки используют рейки с увеличенной высотой (15 мм), обеспечивающие надёжную фиксацию при установке в два уровня.
Монтаж может быть как винтовым, так и с защёлками. Винтовой способ предпочтителен при вибрационных нагрузках, например в производственных помещениях. Защёлки упрощают замену и перестановку автоматов, но менее надёжны при длительных нагрузках.

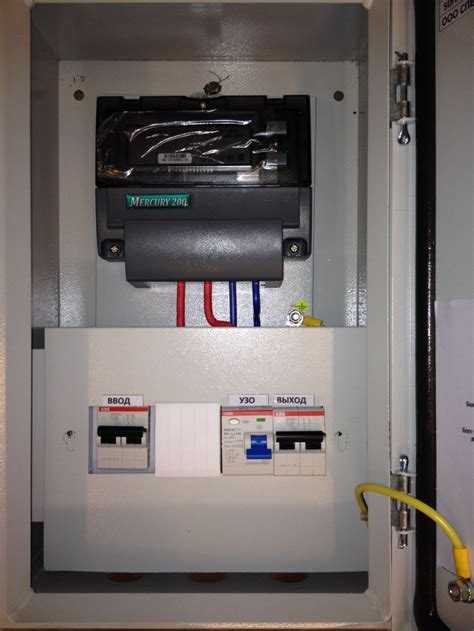

Определение оптимального расстояния между автоматами
Минимальное расстояние между автоматическими выключателями в щитке определяется конструкцией DIN-рейки и типом используемых устройств. Стандартная ширина одного модуля – 17,5 мм. Большинство автоматов выпускаются в однолетовом исполнении (1 модуль), но возможны также двух- и трёхмодульные модели.
Для обеспечения надежного теплоотвода и предотвращения перегрева при высокой нагрузке рекомендуется оставлять дополнительный зазор между устройствами. Практика показывает, что при плотной установке автоматов без промежутков их температура может превышать 60 °C, что ускоряет износ внутренних компонентов.
Оптимальный вариант – установка автоматов через один пустой модуль при расчётной нагрузке свыше 70% от номинала. Это особенно важно для автоматов номиналом от 32 А и выше. При установке более десяти автоматов подряд рекомендуется использовать промежуточные вентиляционные модули или хотя бы каждый пятый автомат устанавливать с зазором 17,5 мм.
В условиях ограниченного пространства возможно использование автоматов с улучшенным классом термостойкости, однако даже в этом случае превышать плотность установки более 1 автомата на 17,5 мм не рекомендуется. Расчёт допустимой плотности монтажа следует вести исходя из паспортной тепловой характеристики каждого устройства.
Способы фиксации автоматов на DIN-рейке
Автоматические выключатели устанавливаются на DIN-рейку шириной 35 мм с помощью защёлкивающегося механизма, встроенного в корпус устройства. На тыльной стороне автомата расположен подпружиненный фиксатор, который отжимается отвёрткой для установки или демонтажа.
Основной способ – нижнее зацепление за край рейки с последующим нажатием верхней части автомата до щелчка фиксатора. Для снятия используется тот же фиксатор: его отжимают вниз, одновременно приподнимая автомат за верхнюю часть.
Важно учитывать степень прижатия автомата к рейке. Если фиксация недостаточно плотная, возможны вибрации и ослабление контактов. В случаях с частыми вибрациями (например, в промышленных щитах) рекомендуется выбирать автоматы с усиленной защёлкой или использовать дополнительные механические зажимы.
Некоторые производители предлагают модели с двухпозиционной фиксацией – первоначальная установка и последующее дожимание отвёрткой. Это повышает стабильность крепления и снижает риск самопроизвольного смещения при сильном нагреве проводников.
При монтаже нескольких автоматов рядом следует контролировать их плотное прилегание друг к другу и отсутствие люфтов. Важно избегать перекосов DIN-рейки – это приводит к неравномерной фиксации и может повредить защёлки.
Обеспечение устойчивости при вертикальном и горизонтальном монтаже
Устойчивость автоматов в щитке напрямую зависит от способа их крепления и ориентации. При монтаже важно учитывать не только стандарт DIN-рейки, но и конструктивные особенности корпуса щита, тип автоматов и условия эксплуатации.
- Для вертикального монтажа необходимо строго соблюдать осевую симметрию крепления автоматов. Смещение центра тяжести при неравномерной нагрузке может вызвать перекос рейки и ослабление фиксации.
- При горизонтальном расположении рейки возрастает риск вибрационных нагрузок на зажимные механизмы. Необходимо использовать автоматические выключатели с фиксирующими защелками повышенной прочности.
- Рекомендуется применять усиленные DIN-рейки толщиной не менее 1 мм, особенно при установке более 8 модулей подряд.
- Для повышения жесткости конструкции устанавливают промежуточные фиксаторы рейки с шагом не более 150 мм в вертикальном положении и 100 мм в горизонтальном.
- Недопустимо использовать автоматические выключатели с поврежденными крепежными элементами – это приводит к расшатыванию при термическом расширении проводников.
- В металлических щитах крепление рейки должно осуществляться болтами с контргайками, а не саморезами. Это предотвращает расшатывание при резонансных вибрациях.
- При горизонтальном монтаже предпочтительно выбирать автоматы с двойным зацепом за рейку, обеспечивающим дополнительную фиксацию от проворота.
Пренебрежение указанными мерами может привести к выходу автоматов из фиксации, что увеличивает риск короткого замыкания и перегрева клемм.

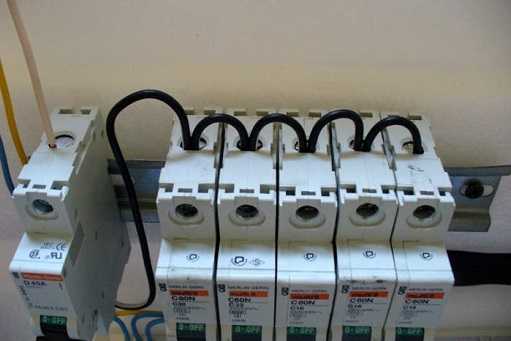

Особенности крепления модульных устройств разных производителей

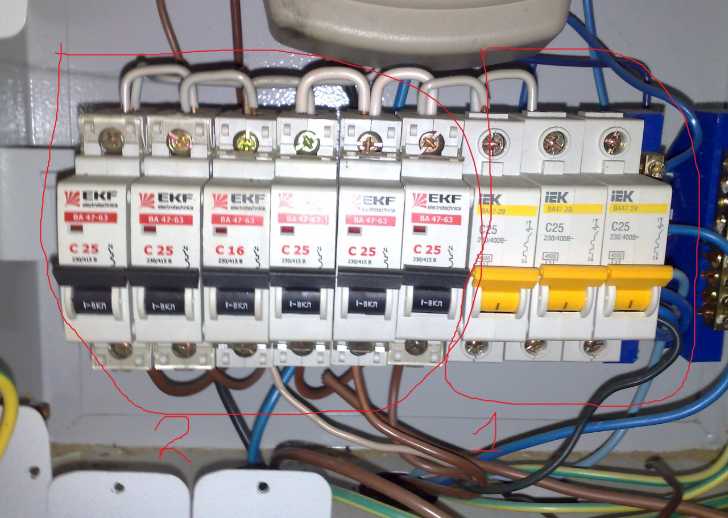

Модульные автоматические выключатели различных брендов, таких как ABB, Schneider Electric, Hager, IEK и EKF, могут иметь отличия в конструкции корпуса и механизмах фиксации на DIN-рейке. Это важно учитывать при смешанной установке оборудования в одном щитке.
Устройства ABB фиксируются на DIN-рейке плотно, за счёт пружинного механизма с высоким прижимным усилием. Демонтаж требует нажатия на нижний фиксатор отвёрткой с усилием. При установке вплотную к другим модулям возможна небольшая деформация пластика при перегрузке корпуса.
Schneider Electric использует запатентованную систему крепления “EasySnap”, позволяющую монтировать и демонтировать устройство без инструмента. Однако при некачественном монтаже возможен люфт, особенно в вертикальных щитах. Рекомендуется дополнительно фиксировать положение модулей при помощи ограничителей.
Модули Hager имеют компактную платформу крепления, хорошо совместимую с металлическими и пластиковыми щитами. Отличительной особенностью является высокий язычок фиксатора, выступающий за плоскость корпуса. Это увеличивает удобство, но требует запаса пространства между рядами автоматов.
IEK и EKF часто имеют допуски в габаритах до 1 мм, что приводит к неравномерному зазору между модулями. У некоторых серий IEK задний фиксатор слишком мягкий, возможен самопроизвольный отскок при вибрации или при монтаже с перекосом. Рекомендуется вручную проверять зацеп каждой позиции и использовать дополнительные замки при транспортировке собранного щита.
При выборе устройств разных производителей важно учитывать совместимость не только по ширине модуля (18 мм), но и по глубине посадки, усилию фиксации и форме задней защёлки. В ряде случаев целесообразно применять адаптеры или устанавливать устройства одного бренда в пределах одной DIN-рейки.
Проверка надёжности крепления перед подключением кабелей
Перед началом подключения кабелей необходимо убедиться в надёжной фиксации автоматов на DIN-рейке. Любое смещение или люфт в посадке может привести к повреждению контактов или сбою при срабатывании устройства защиты.
Пальцами попытайтесь раскачать автомат в горизонтальной и вертикальной плоскости. Он должен оставаться неподвижным. При наличии люфта проверьте правильность установки заднего замка: он должен быть полностью защёлкнут на рейке. Особенно это критично для модулей с длиной корпуса более 2-х стандартных модулей, так как они подвержены дополнительным нагрузкам от жёстких кабелей.
Оцените усилие фиксации: при демонтаже замок должен требовать ощутимого нажатия отвёрткой. Слишком лёгкое снятие говорит о неисправности механизма или несовместимости с типом рейки (например, автомат типа B на узкой DIN-рейке).
Внимание: не устанавливайте автомат на DIN-рейку с повреждённым профилем или следами деформации – это снижает надёжность фиксации и может вызвать перекос корпуса при затяжке винтовых клемм.
Проверьте отсутствие перекоса корпуса относительно линии других модулей. Автомат должен стоять строго вертикально, без перекручивания. Это особенно важно при использовании шинных соединителей, где малейшее отклонение приводит к ухудшению контакта и перегреву.
Только после полной проверки фиксации допускается подключение кабелей – это минимизирует риск повреждений и обеспечивает безопасную эксплуатацию системы.
Вопрос-ответ:
Можно ли закрепить автомат без дин-рейки? Как это сделать?
Да, это возможно, хотя такой способ используется реже. Некоторые модели автоматических выключателей имеют специальные отверстия для крепления шурупами напрямую к монтажной панели или корпусу щита. Однако большинство современных устройств рассчитаны на установку на дин-рейку, поскольку это проще, быстрее и обеспечивает универсальность монтажа. При прямом креплении необходимо учитывать зазор между корпусом автомата и основанием щитка, чтобы не допустить перегрева и нарушения вентиляции.
Какое расстояние должно быть между автоматами при установке?
Если автоматы монтируются на дин-рейку, то стандартное расстояние между ними уже заложено конструктивно — устройства устанавливаются вплотную друг к другу. Однако при использовании модулей с высокой тепловой нагрузкой или в условиях плохой вентиляции стоит оставить небольшой зазор — примерно 1-2 мм, либо чередовать автоматы с пустыми модулями. Это помогает снизить температуру внутри щита и продлить срок службы оборудования.
Какие инструменты нужны для установки автоматов в щиток?
Для установки автоматов потребуется минимальный набор инструментов: отвертка (крестовая и/или плоская, в зависимости от зажимов), нож для снятия изоляции, бокорезы или кусачки, а также уровень — особенно если монтируется несколько рядов. В случае установки дин-рейки дополнительно понадобится дрель и саморезы. При большом объеме работ может пригодиться тестер для проверки напряжения и целостности подключения.
Можно ли самостоятельно установить автоматы в щиток, или лучше вызвать специалиста?
Установку можно выполнить самостоятельно, если есть базовые знания электробезопасности и понимание схемы подключения. Однако ошибки при монтаже могут привести к перегреву, короткому замыканию или даже возгоранию. Если вы не уверены в своих силах или не знакомы с правилами ПУЭ, лучше обратиться к электрику с допуском. Это особенно важно при подключении к вводным автоматам и работе с токами выше 16–25 ампер.
